SF1201|Scope 数据示波器远程存储

一．概述

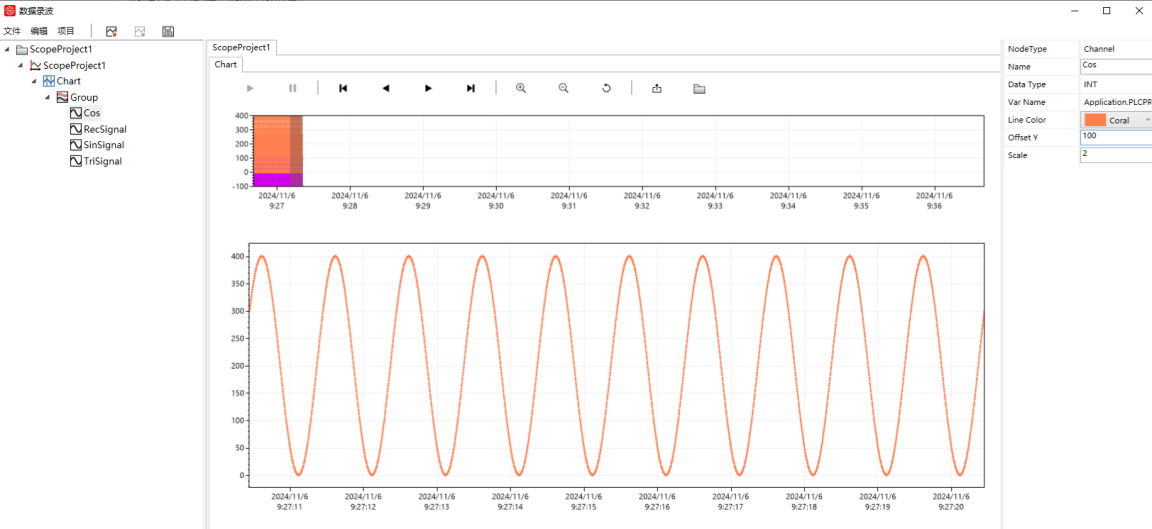

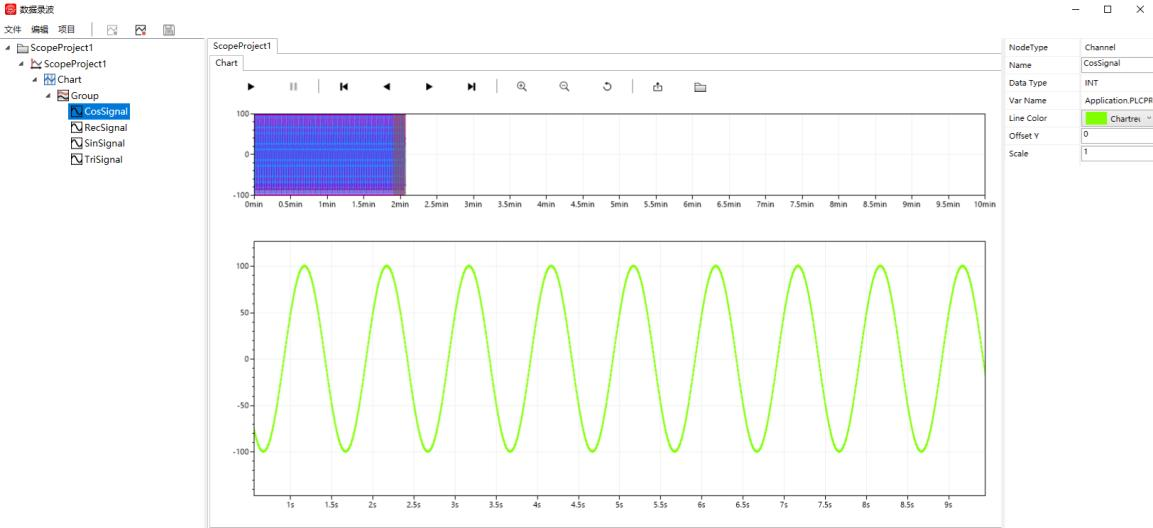

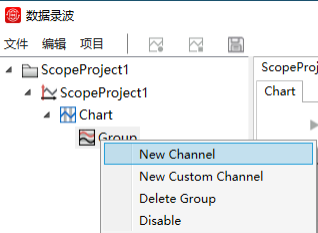

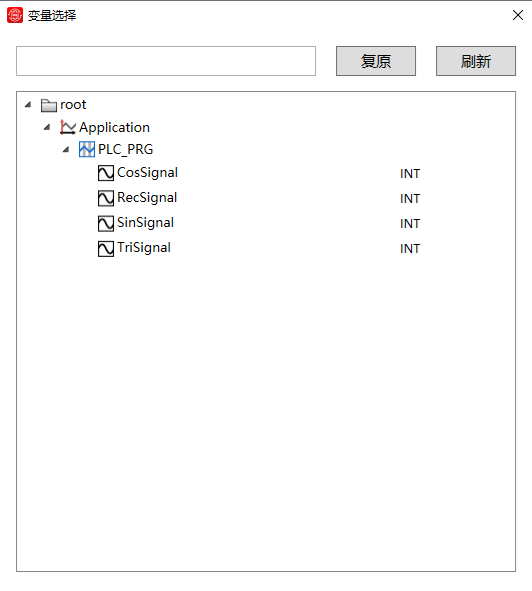

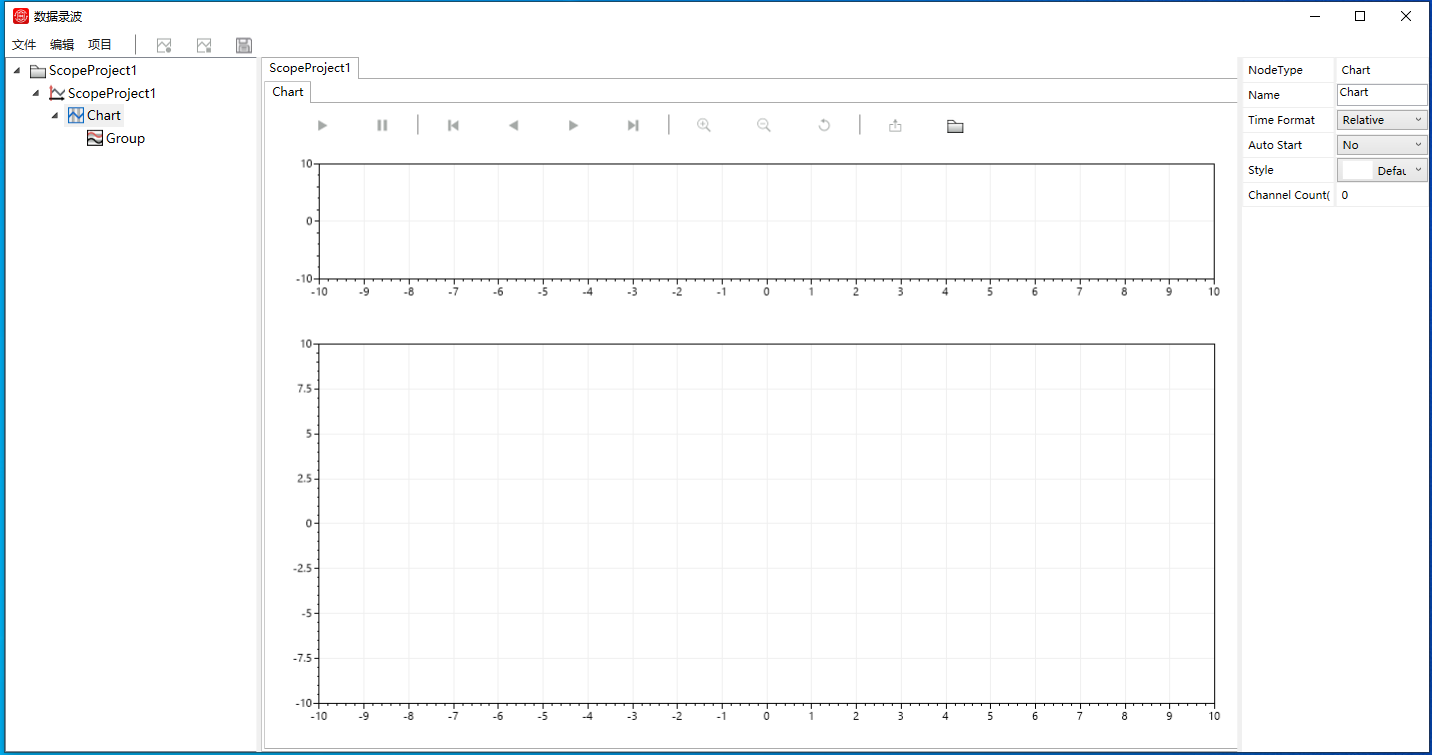

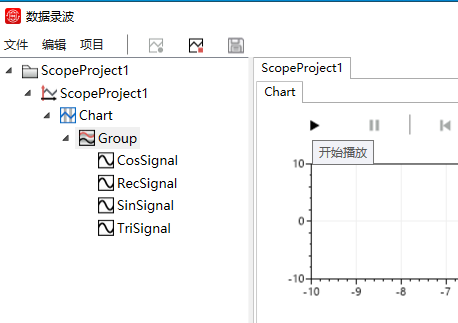

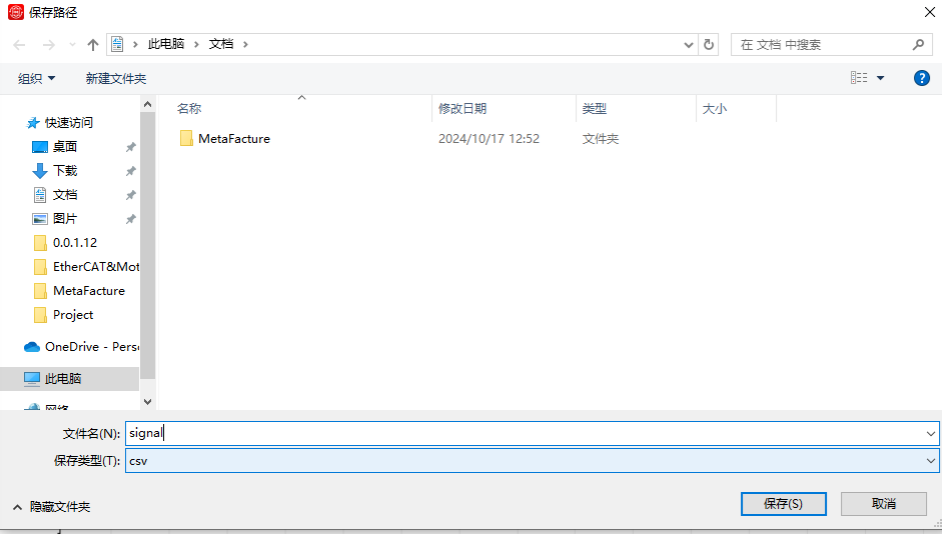

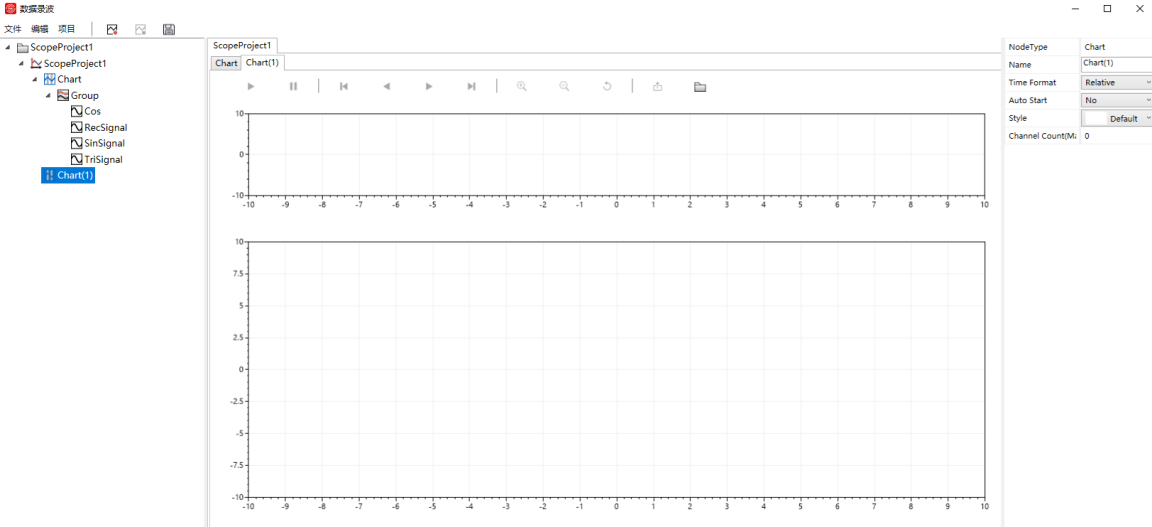

本案例用来演示，使用 Sinsegye 的数据录播客户端对 PLC 变量信号进行实时采样、保存和读取等功能。

二．软硬件配置

1.硬件：
SX20-01 （工智机）

2.软件：

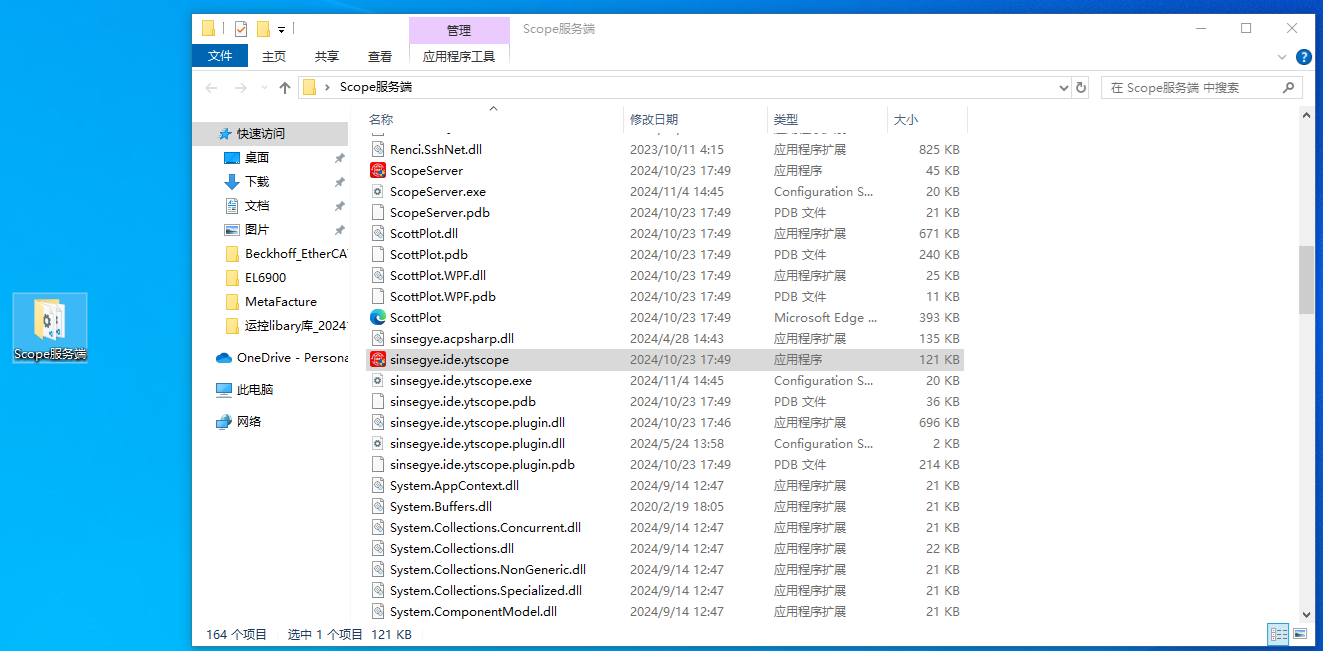

MetaFacture V1.0.6.2 Sinsegye.ide.ytscope（数据录播客户端）

三．工智机 RTE 组件安装

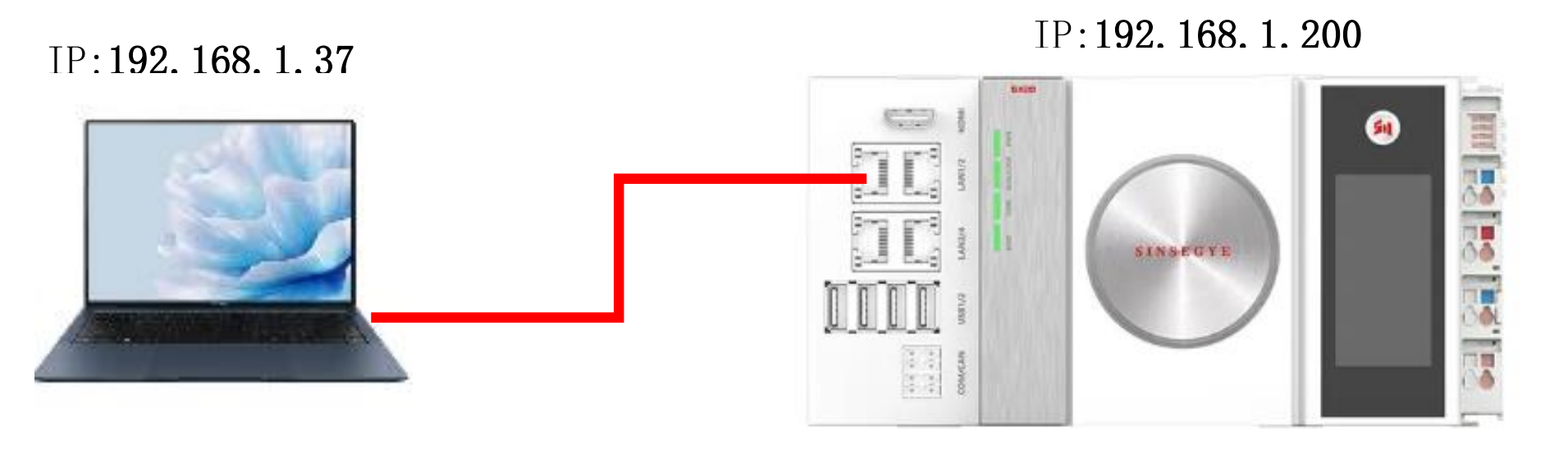

连接工智机与个人电脑，IP 地址在同一网段。

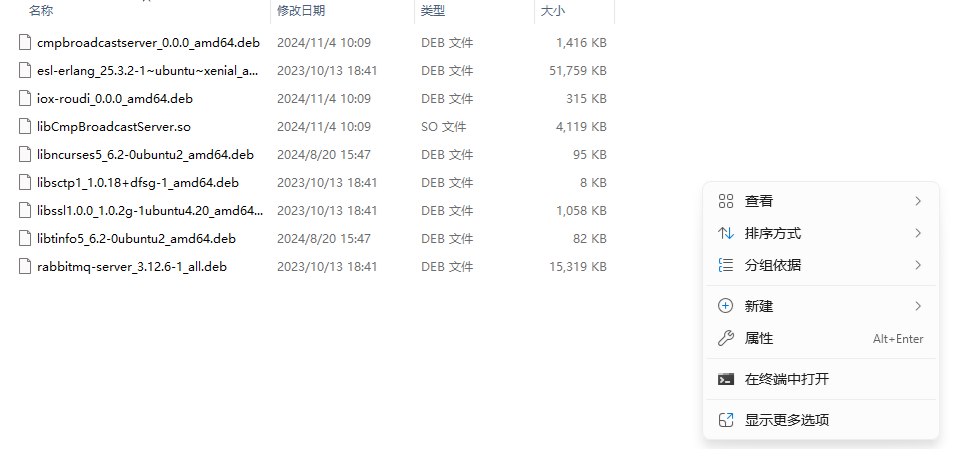

2.打开下载的安装项文件夹，鼠标右键空白处—“在终端中打开”;

3.依次输入命令，将需要安装的文件拷入工智机目录中。

shell 复制代码

scp -P 2224 **libsctp1\_1.0.18+dfsg-1\_amd64.deb&#x20;**&#x73;insegye@192.168.1.200:\~
scp -P 2224 **libssl1.0.0\_1.0.2g-1ubuntu4.20\_amd64.deb&#x20;**&#x73;insegye@192.168.1.200:\~ scp -P 2224 **libtinfo5\_6.2-0ubuntu2\_amd64.deb&#x20;**&#x73;insegye@192.168.1.200:\~
scp -P 2224 **libncurses5\_6.2-0ubuntu2\_amd64.deb&#x20;**&#x73;insegye@192.168.1.200:\~
scp -P 2224 **esl-erlang\_25.3.2-1\~ubuntu\~xenial\_amd64.deb&#x20;**&#x73;insegye@192.168.1.200:\~ scp -P 2224 **libCmpBroadcastServer.so&#x20;**&#x73;insegye@192.168.1.200:\~
scp -P 2224 **rabbitmq-server\_3.12.6-1\_all.deb&#x20;**&#x73;insegye@192.168.1.200:\~ scp -P 2224 **iox-roudi\_0.0.0\_amd64.deb&#x20;**&#x73;insegye@192.168.1.200:\~
scp -P 2224 **cmpbroadcastserver\_0.0.0\_amd64.deb&#x20;**&#x73;insegye@192.168.1.200:\~

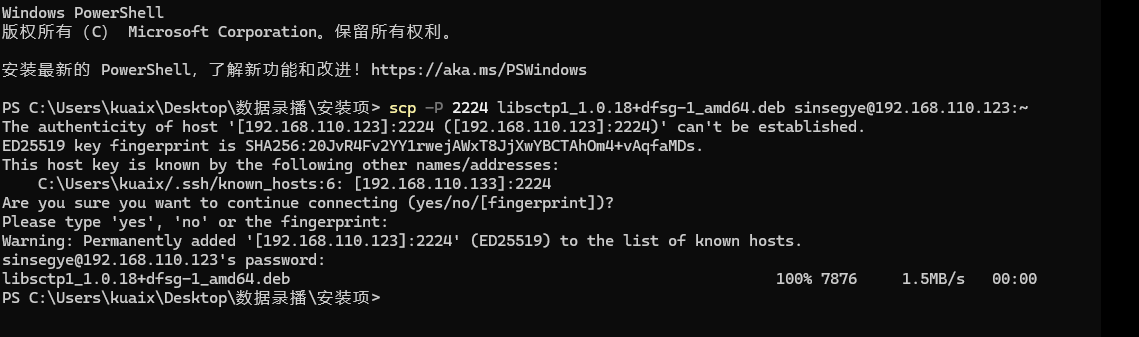

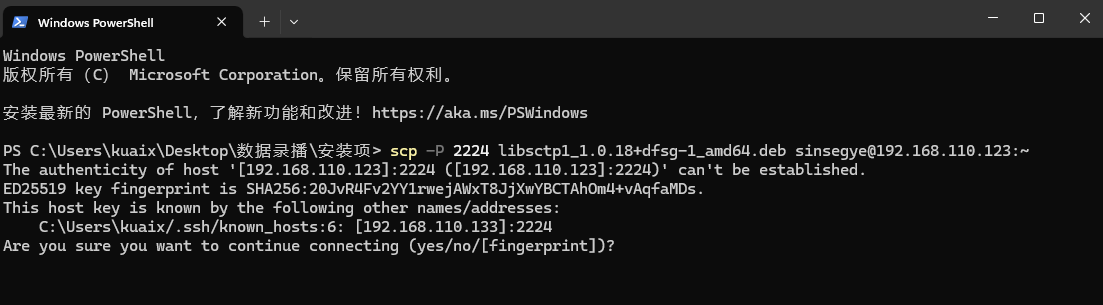

询问是否继续时，输入“yes”：

（图中工智机 IP 地址为 192.168.110.123）

需要输入密码时，输入“1”：

（图中工智机 IP 地址为 192.168.110.123）

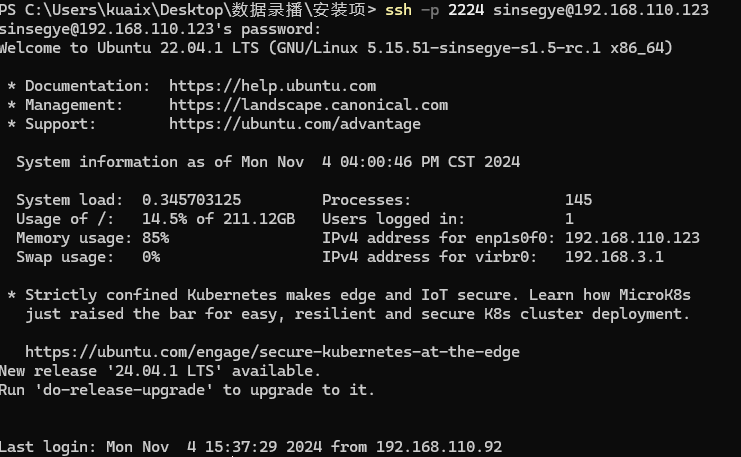

4.使用 ssh 远程连接到工智机命令行

shell 复制代码

ssh -p 2224 sinsegye@192.168.1.200

密码为“1”

（图中工智机 IP 地址为 192.168.110.123，个人电脑 IP 为 192.168.110.92）

5.停止 sinsegye 服务

shell 复制代码

sudo systemctl stop sinsegyerte.service

6.依次输入命令，安装 deb 文件

shell 复制代码

sudo dpkg -i libsctp1\_1.0.18+dfsg-1\_amd64.deb
sudo dpkg -i libssl1.0.0\_1.0.2g-1ubuntu4.20\_amd64.deb
sudo dpkg -i libtinfo5\_6.2-0ubuntu2\_amd64.deb
sudo dpkg -i libncurses5\_6.2-0ubuntu2\_amd64.deb
sudo dpkg -i esl-erlang\_25.3.2-1\~ubuntu\~xenial\_amd64.deb
sudo dpkg -i rabbitmq-server\_3.12.6-1\_all.deb

7.执行命令

shell 复制代码

sudo rabbitmqctl add\_user admin admin
sudo rabbitmqctl set\_user\_tags admin administrator
sudo rabbitmq-plugins enable rabbitmq\_management
sudo rabbitmqctl set\_permissions -p "/" admin ".\*" ".\*" ".\*"**

8.安装 iox-roudi_和 cmpbroadcastserver

shell 复制代码

sudo dpkg -i iox-roudi\_0.0.0\_amd64.deb

如果发生 Error，使用强制更新命令：

shell 复制代码

sudo dpkg -i --force-overwrite iox-roudi\_0.0.0\_amd64.deb

安装 cmpbroadcastserver：

shell 复制代码

sudo dpkg -i cmpbroadcastserver\_0.0.0\_amd64.deb

9.添加库文件

使用 cp 命令，将 libCmpBroadcastServer.so 拷贝到/usr/local/lib 目录下

shell 复制代码

sudo cp libCmpBroadcastServer.so /usr/local/lib

使用 nano 打开 SinsegyeRTE.cfg 文件

shell 复制代码

sudo nano /usr/local/etc/SinsegyeRTE/SinsegyeRTE.cfg

在 \[ComponentManager]添加 Component.0=CmpBroadcastServer

(红色部分视具体情况而定)

定位目录/usr/local/lib：

shell 复制代码

cd /usr/local/lib

执行命令：

shell 复制代码

sudo ldconfig

重启工智机：

shell 复制代码

sudo reboot

等待工智机完成重启即可。

四．PLC 示例程序

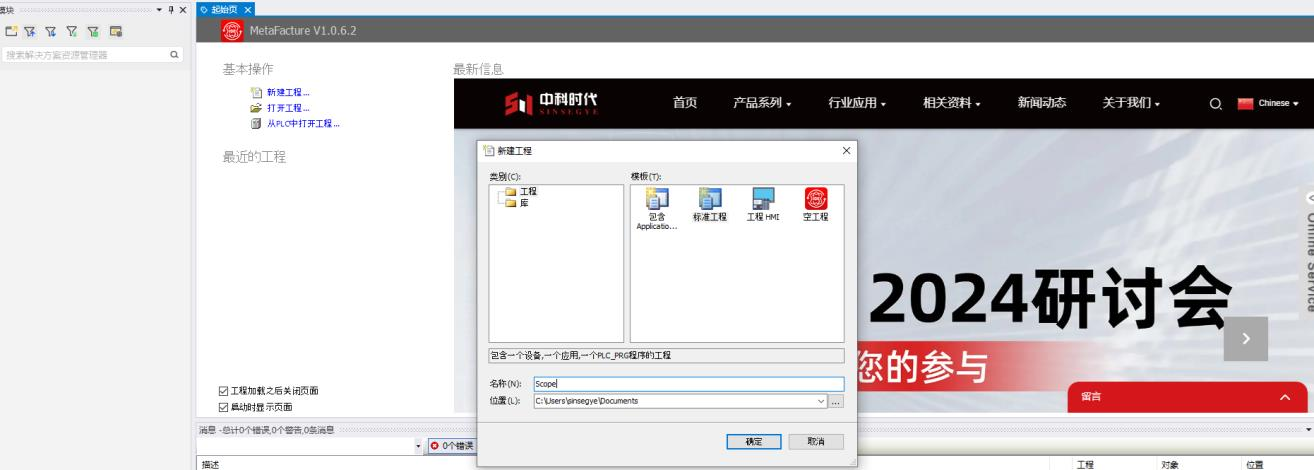

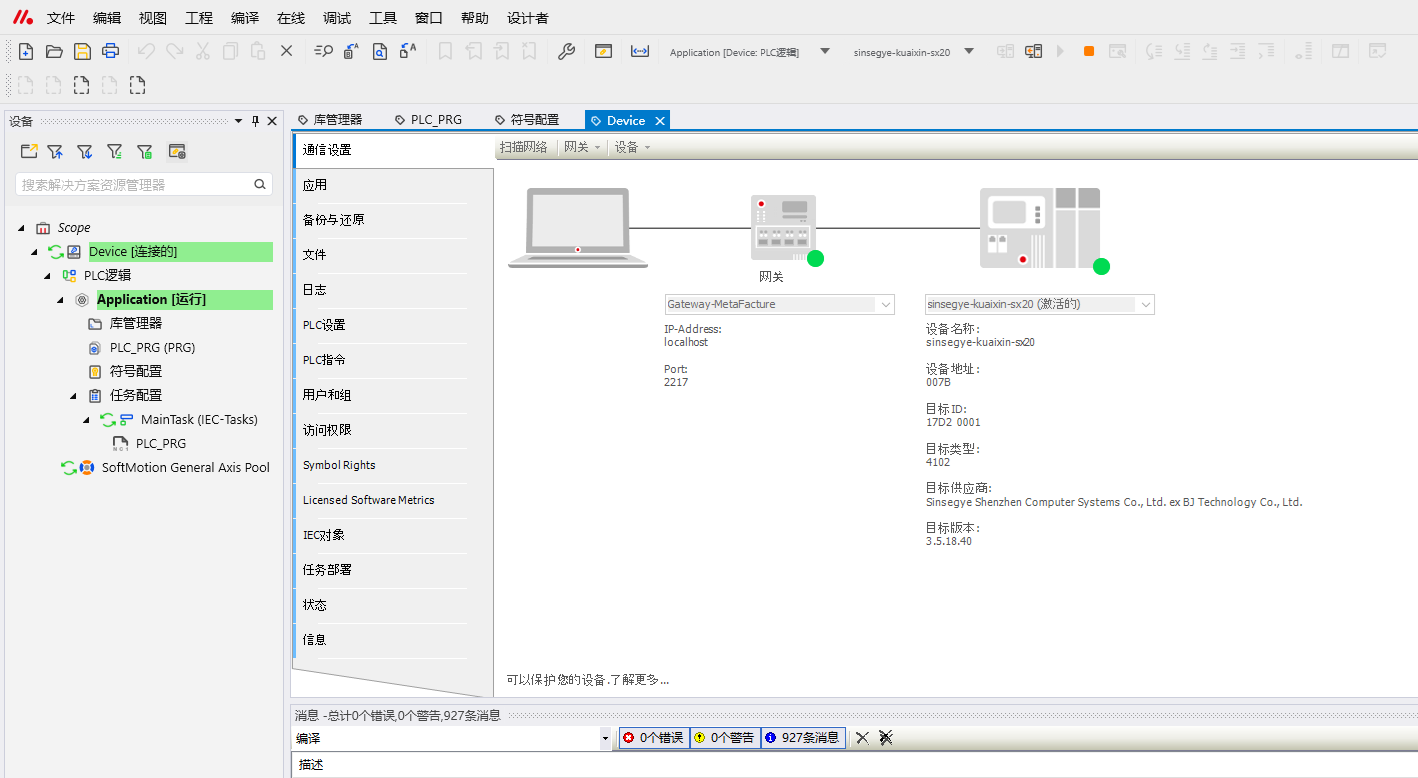

打开 MetaFacture V1.0.6.2，选择新建工程，命名为 Scope;

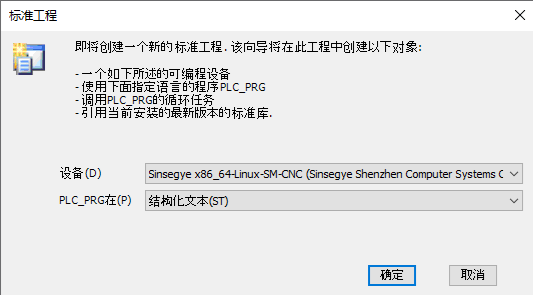

2.选择 Sinsegye 设备，ST 结构化文本编程语言（编程语言根据个人选择）

选择 Sinsegye 设备，ST 结构化文本编程语言（编程语言根据个人选择）。;

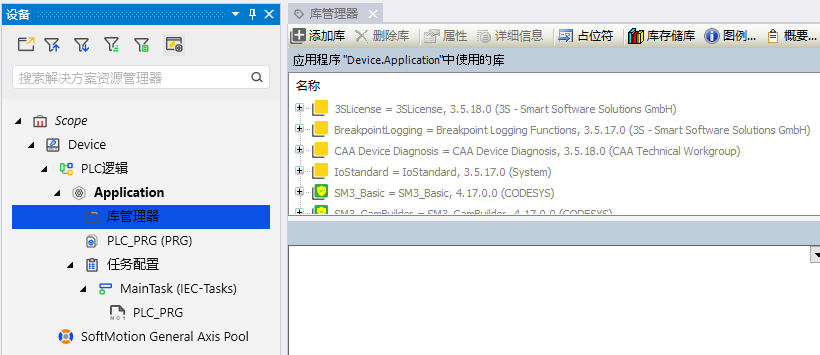

添加库文件

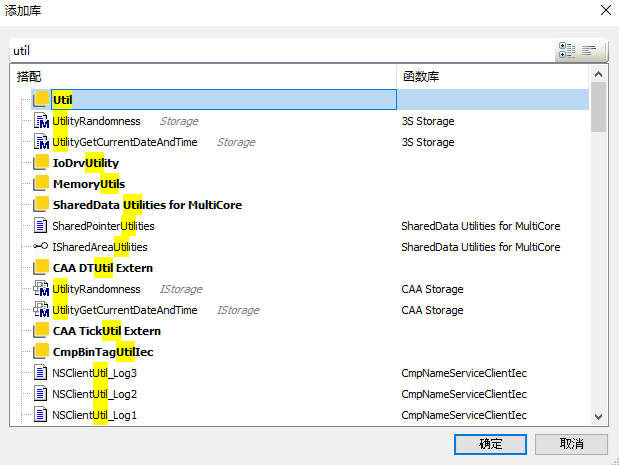

添加 Util 库文件

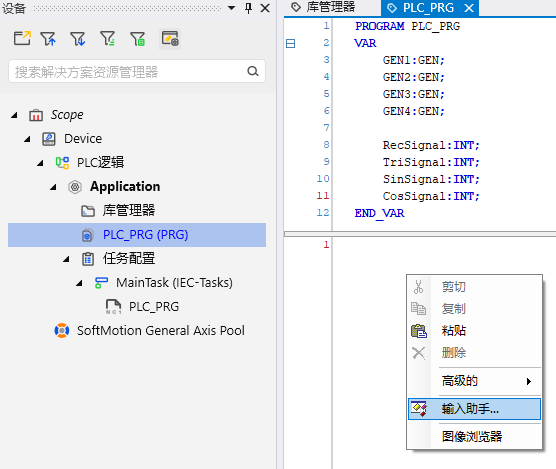

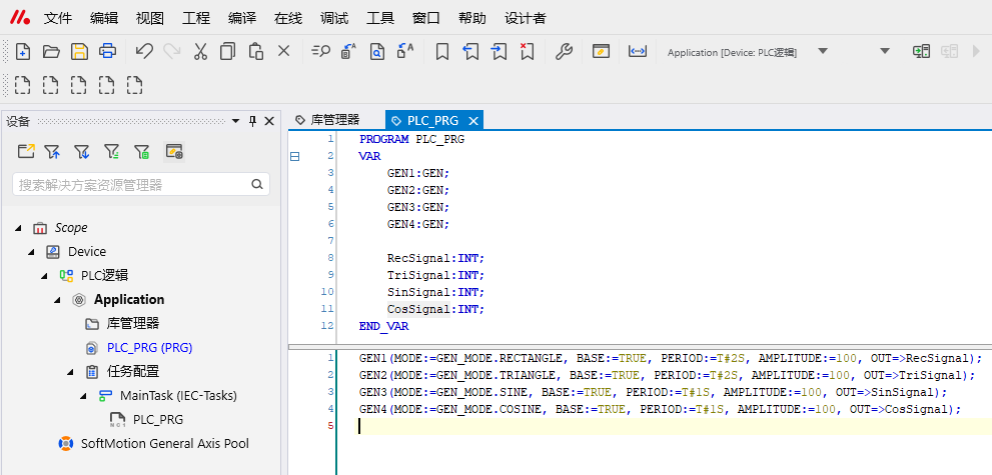

在 PLC_PRG 中新建 4 个信号功能块 GEN 的实例，同时添加 4 个 INT 类型的变量 RecSignal、TriSignal、SinSignal 和 CosSignal。

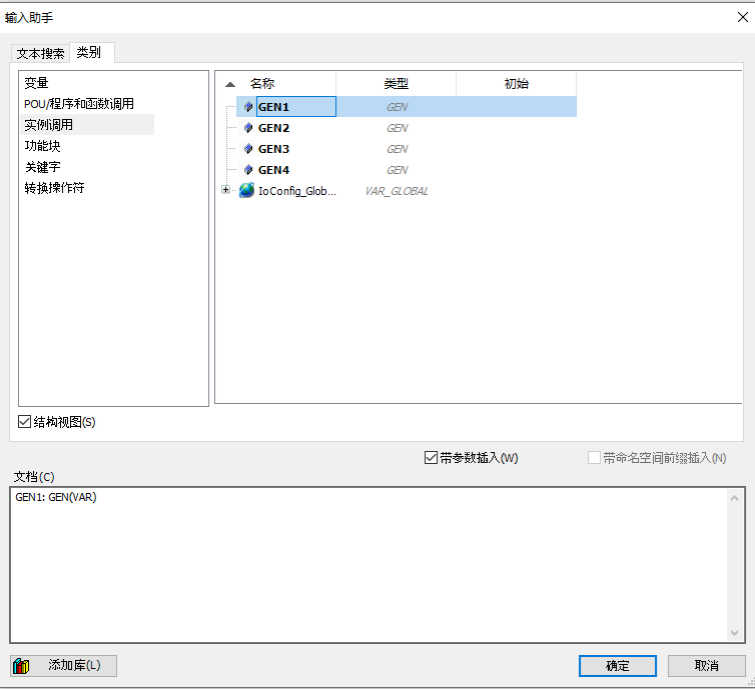

在程序段中点击鼠标右键——输入助手——实例调用——GEN1

设置 MODE:=GEN_MODE.RECTANGLE ， BASE:=TRUE ， PERIOD:=T#2S ,

AMPLITUDE:=100 , OUT=>RecSignal。即设置为周期为2s 振幅为100 的方波信号，信号输出变量为 RecSignal。;

同理，GEN2、GEN3、GEN4 按下表进行设置

	GEN1	GEN2	GEN3	GEN4
MODE(模式)	RECTANGLE	TRIANGLE	SINE	COSINE
BASE(周期/采样点)	TRUE	TRUE	TRUE	TRUE
PERIOD(周期)	2S	2S	1S	1S
AMPLITUDE(振幅)	100	100	100	100
OUT(输出信号)	RecSignal	TriSignal	SinSignal	CosSignal
