UDP操作手册
概述
UDP协议

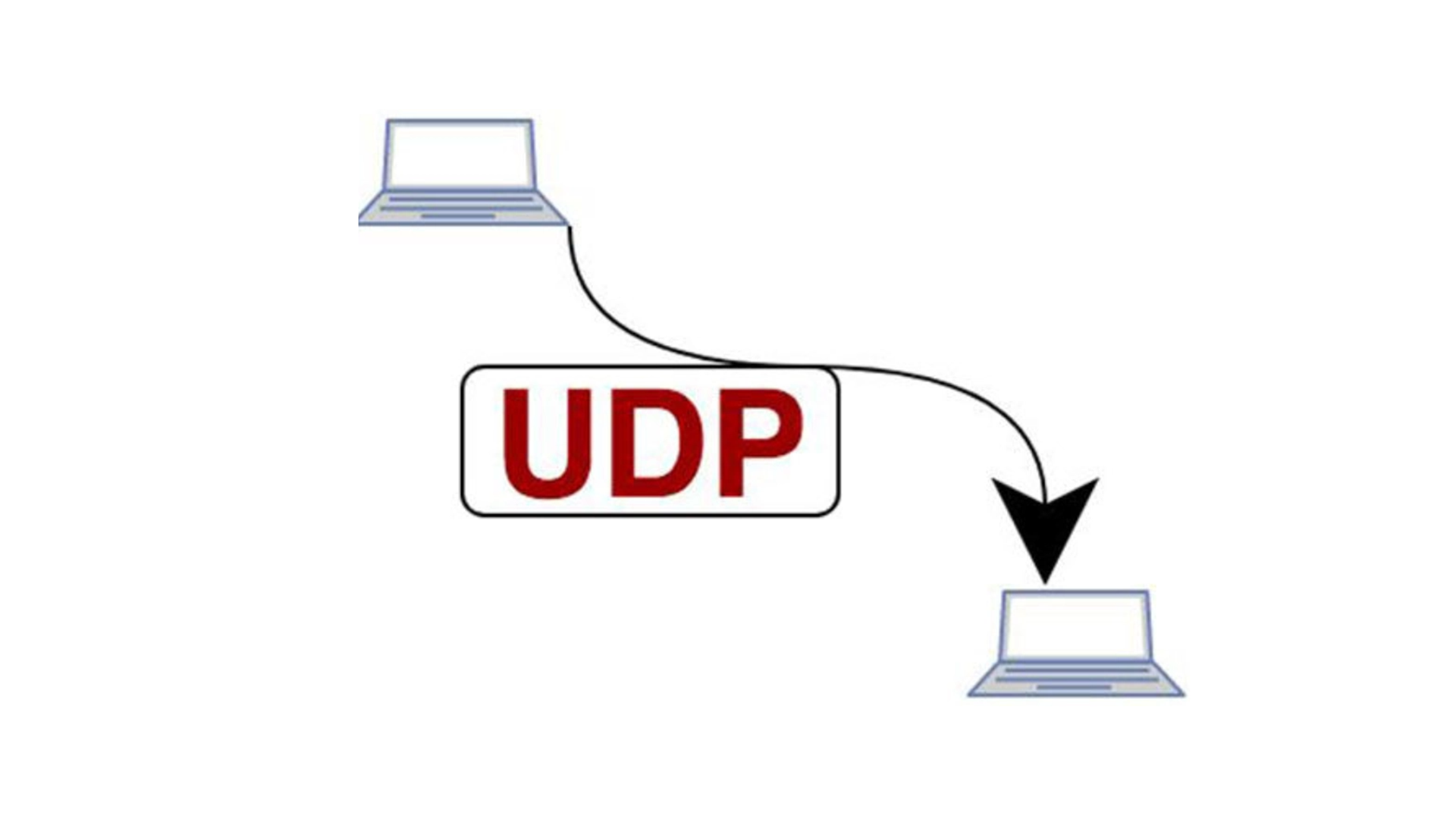

UDP协议：用户数据报协议（User Datagram Protocol）,是OSI参考模型中的传输层协议，它与TCP协议一样用于处理数据包，是一种无连接的传输层协议。UDP有不断提供数据包分组、组装和不能对数据包进行排序，也就是说，当报文发送之后无法得知是否安全到达，是一种提供面向事务简单不可靠信息传送服务。
准备
安装要求
-
中科时代出厂的工智机；
-
Device Manager组件管理器；
-
个人电脑安装中科时代IDE MetaFacture软件；
-
个人电脑需要联网
SF4200-sitcpudp组件安装

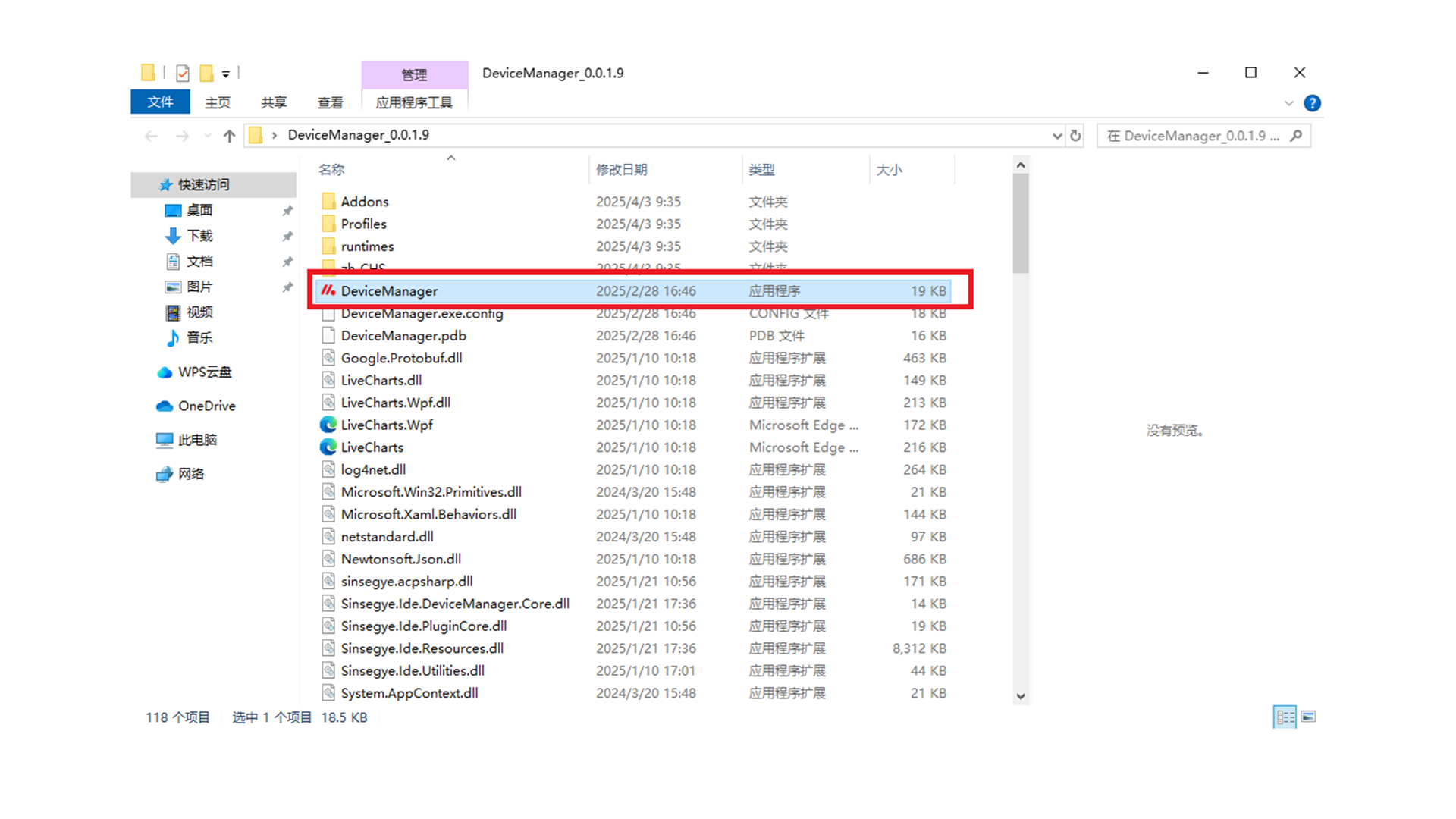

1.打开Device Manager 0.0.1.9组件管理器

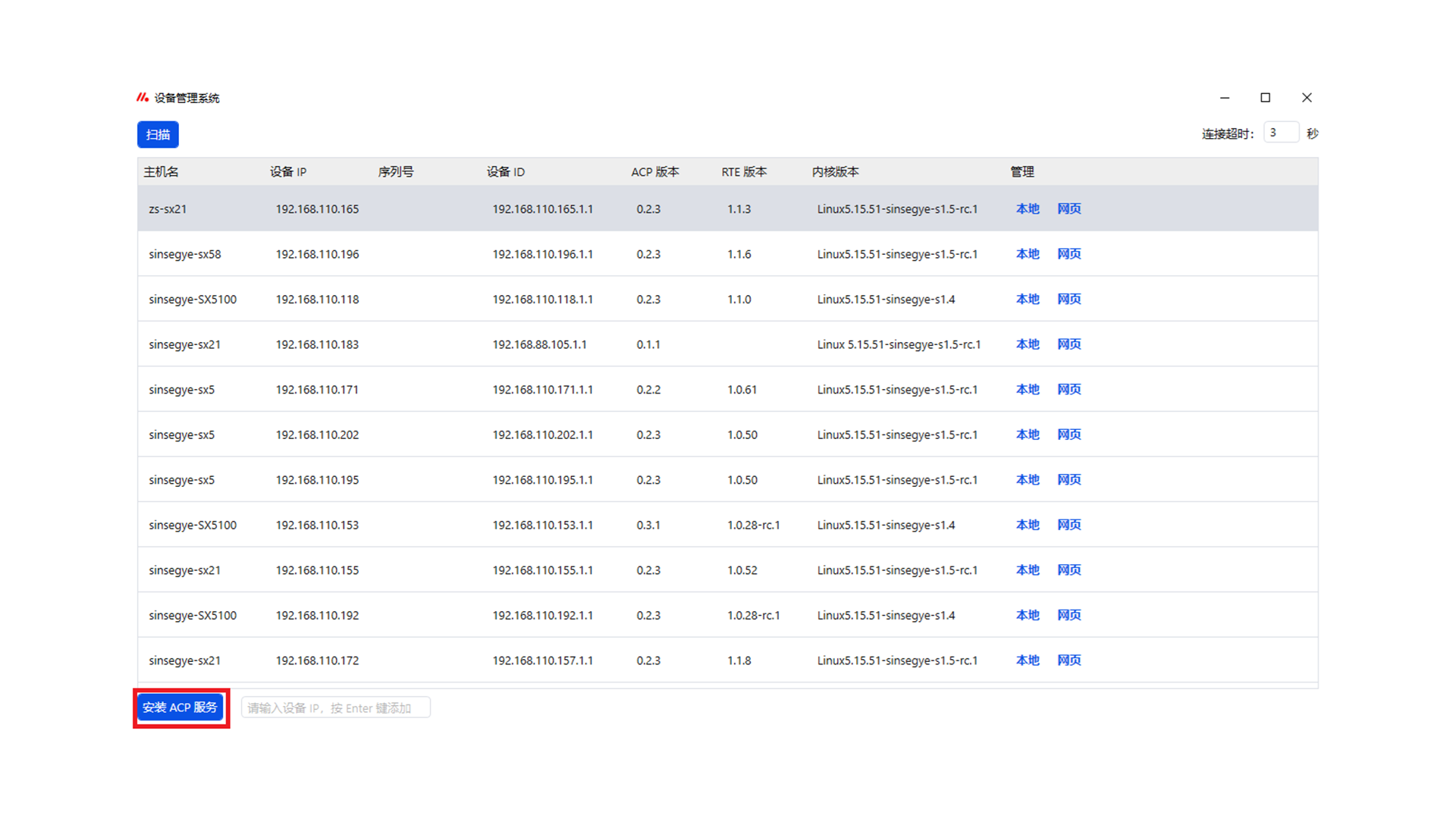

2.选择左下角的“安装ACP服务”

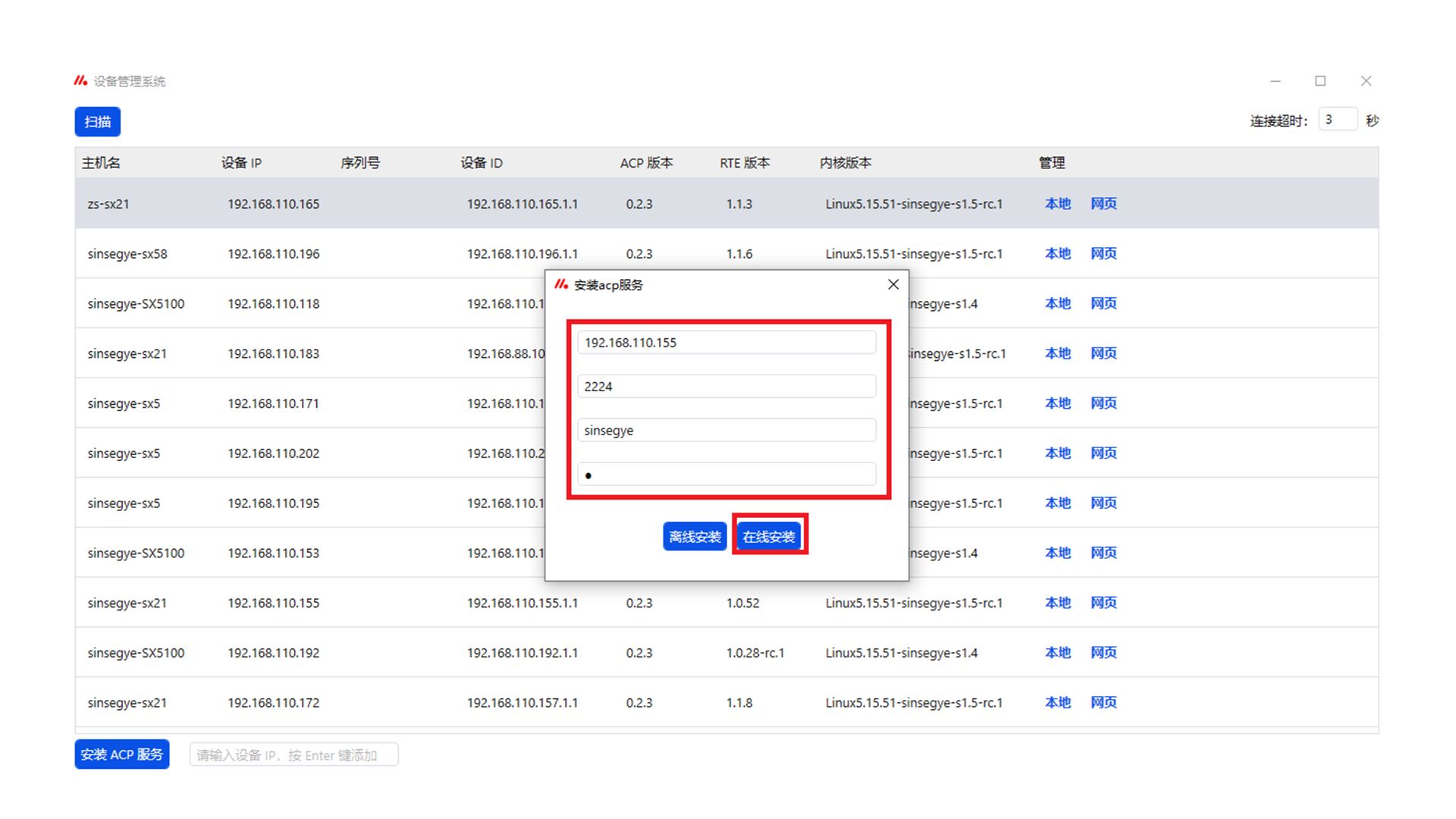

3.设定IP、用户名和密码，选择“在线安装”。
（本例为192.168.110.155，用户名：sinsegye，密码：1）

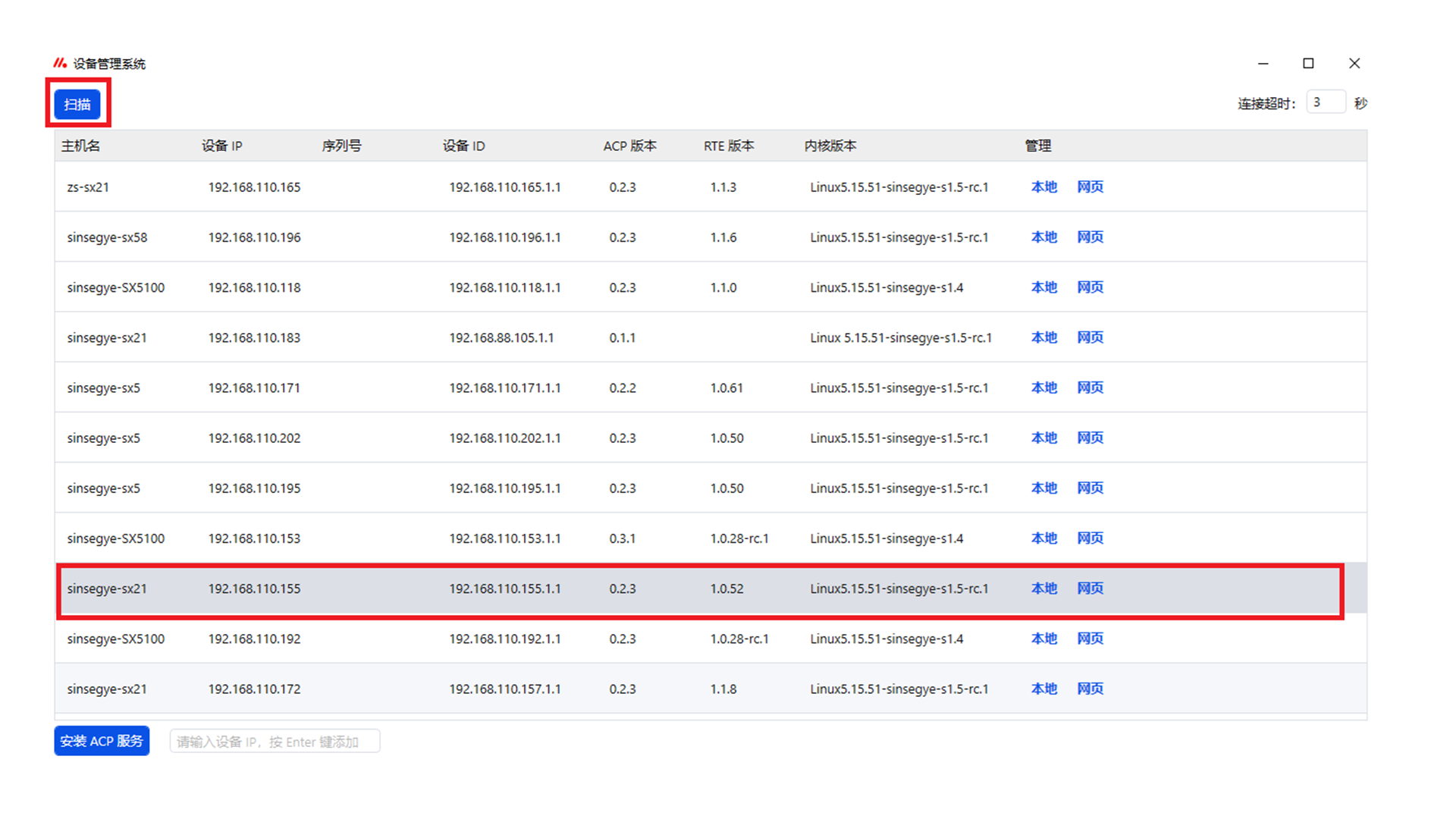

4.安装完成后，点击“扫描”，出现目标工智机后，双击进入设备管理页面。

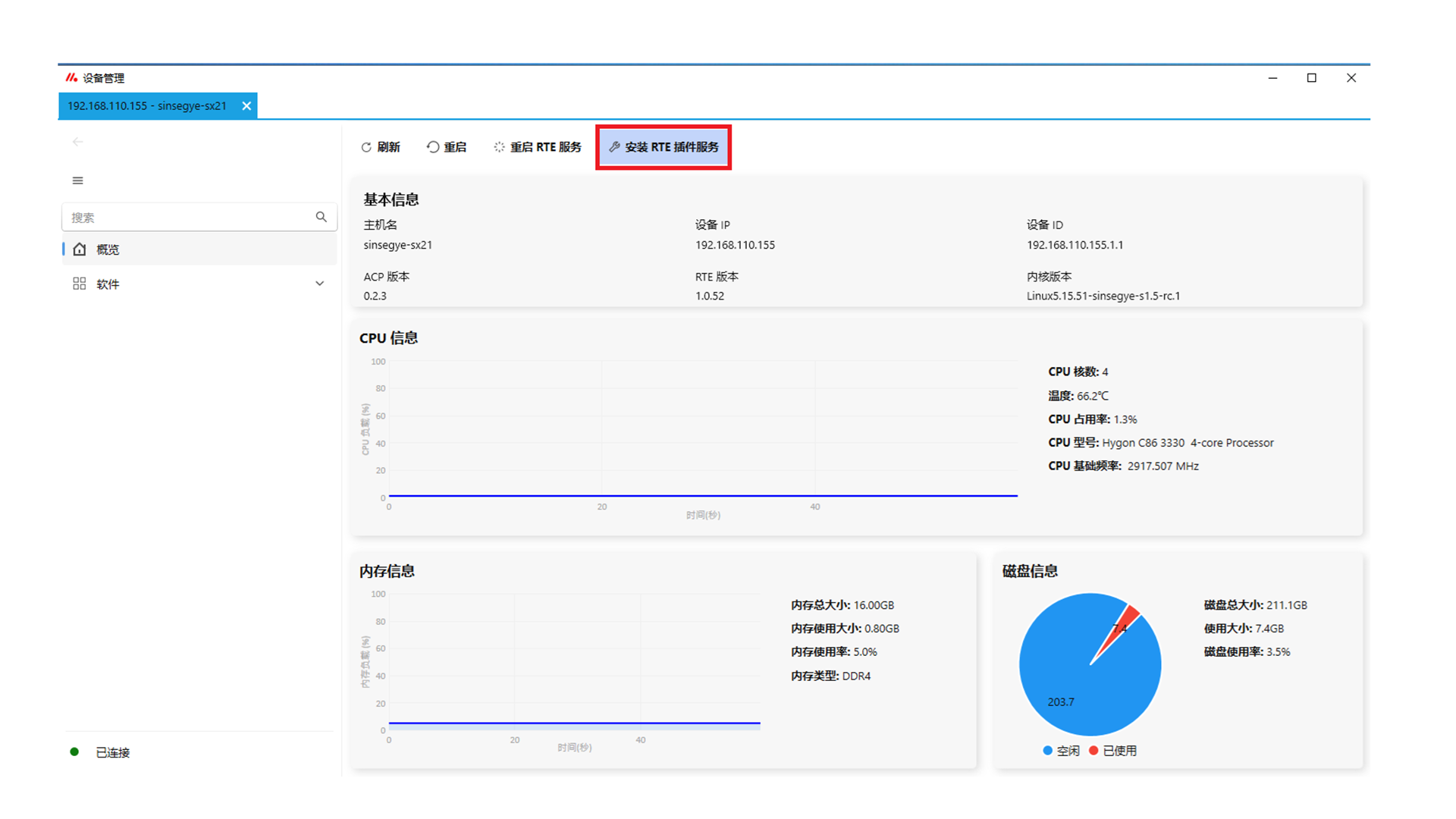

5.在设备管理页面，选择“安装RTE插件服务”

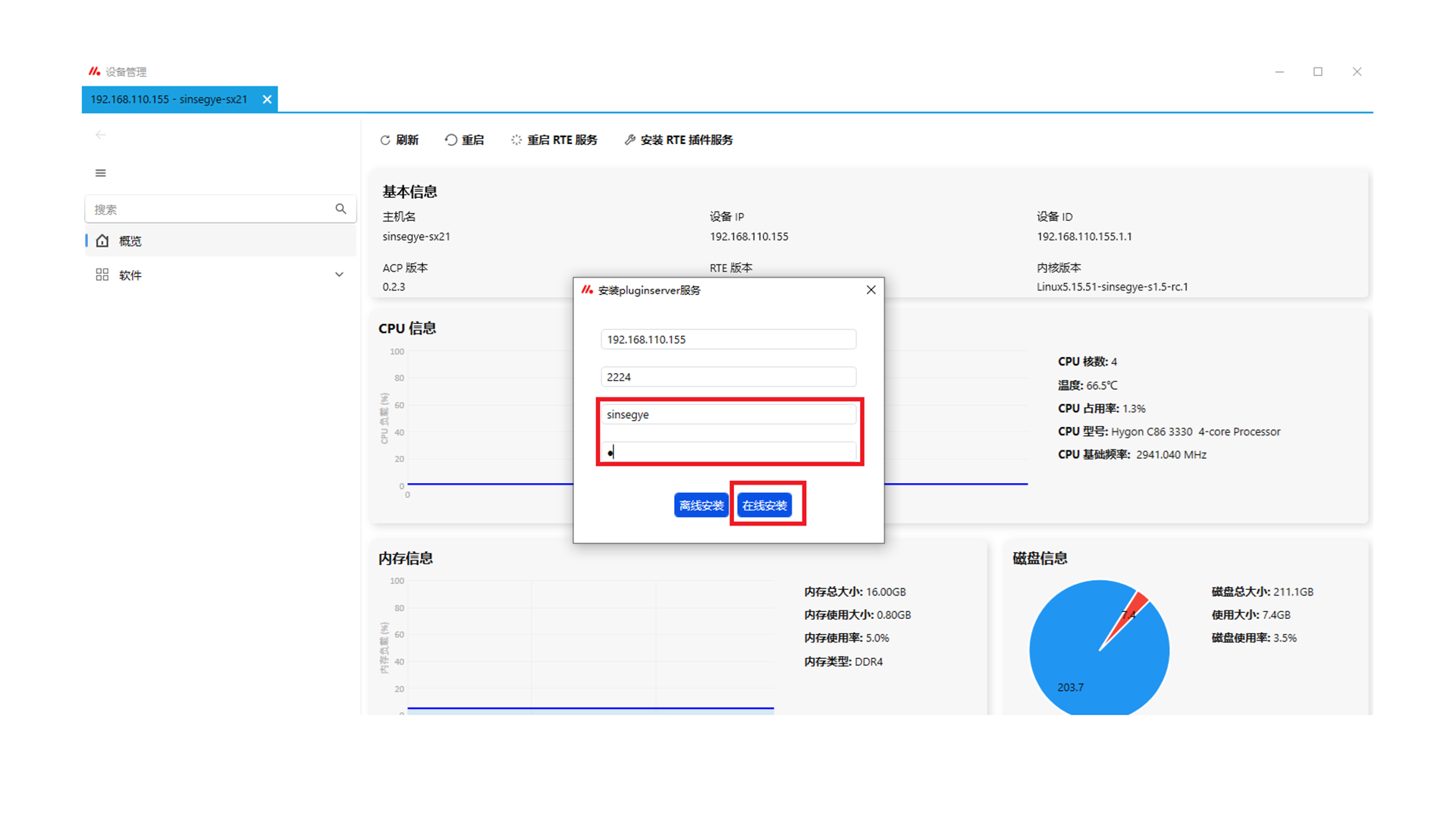

6.输入用户名sinsegye，密码1，点击“在线安装”

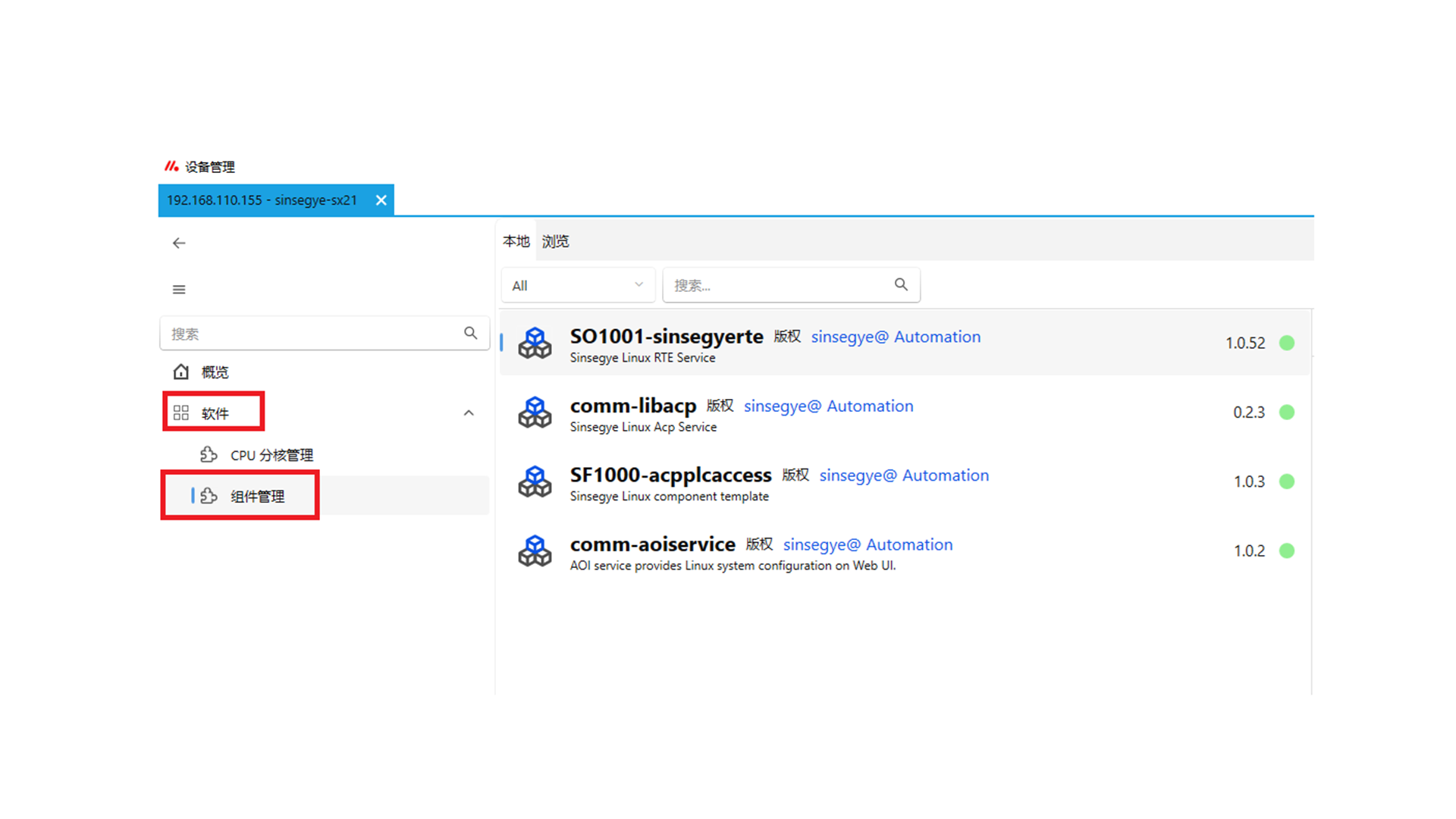

7.安装完成后，选择“组件”—“组件管理”
8.点击“浏览”，可以在线浏览工智机发布的组件。

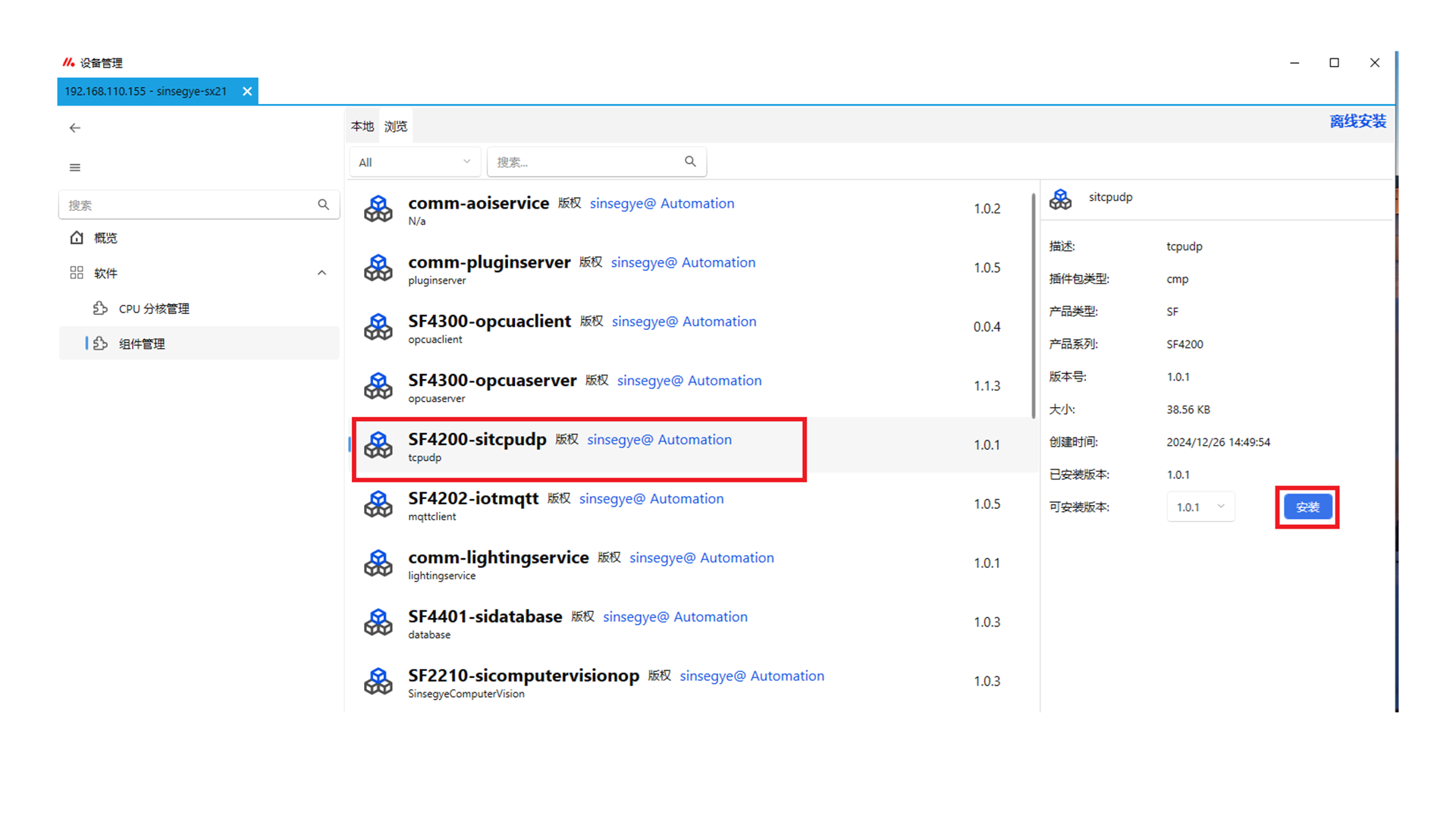

9.选择“SF4200-sitcpudp”组件，点击“安装”

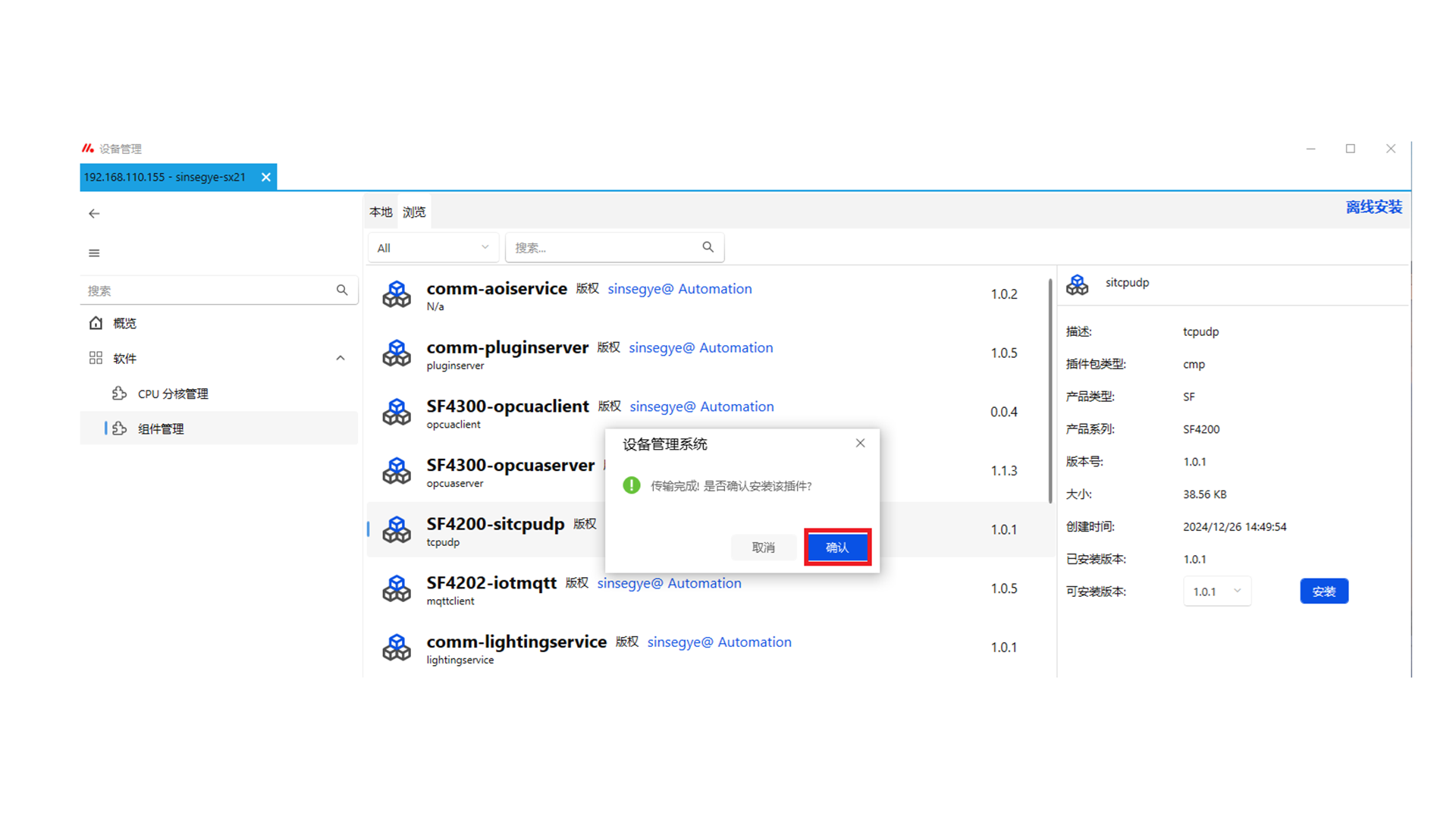

传输完成，确认安装插件。
安装完成，重启生效。

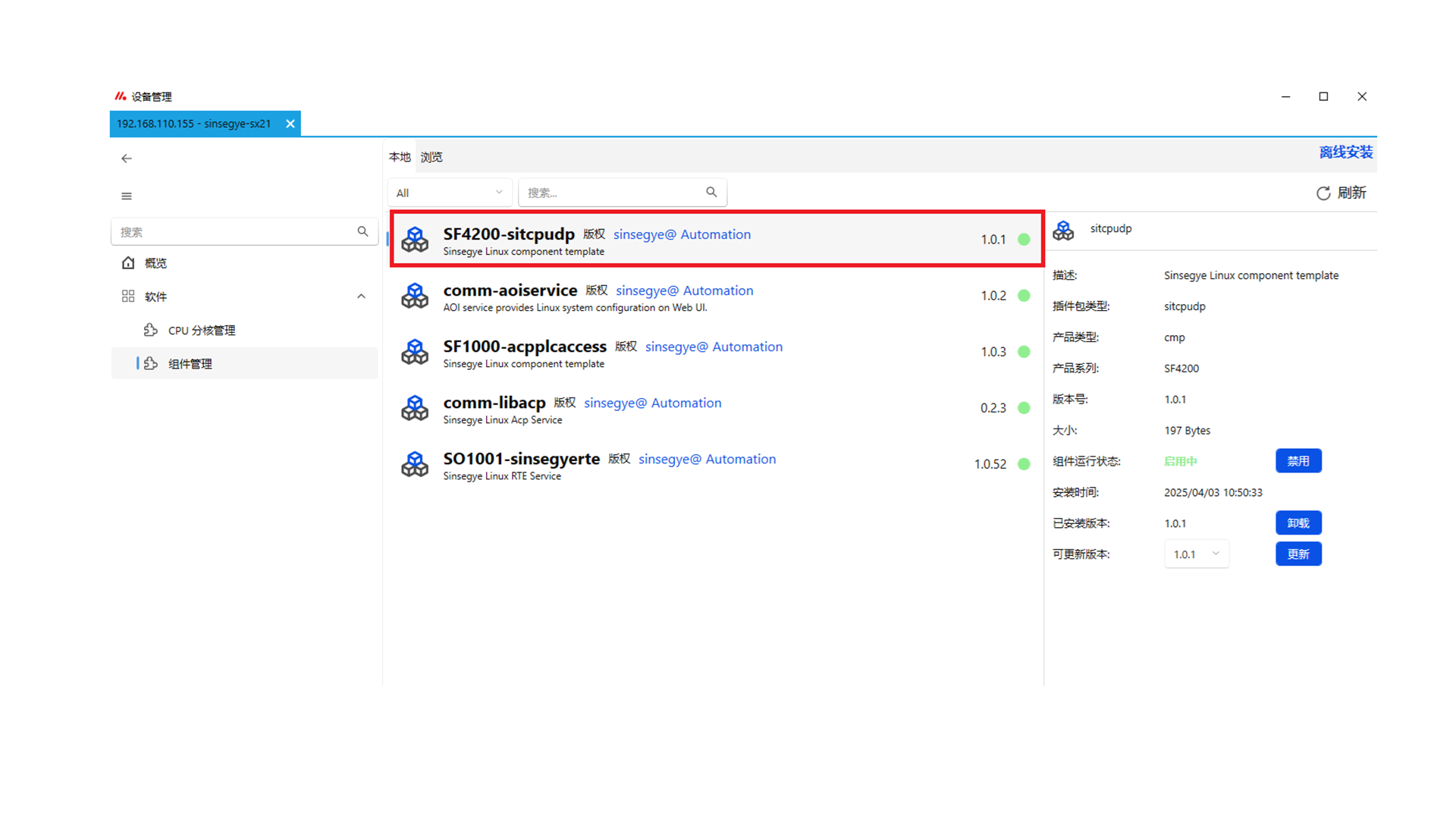

10.安装完成后，在本地可以显示已安装的SF4200-sitcpudp组件。
组件更新和卸载

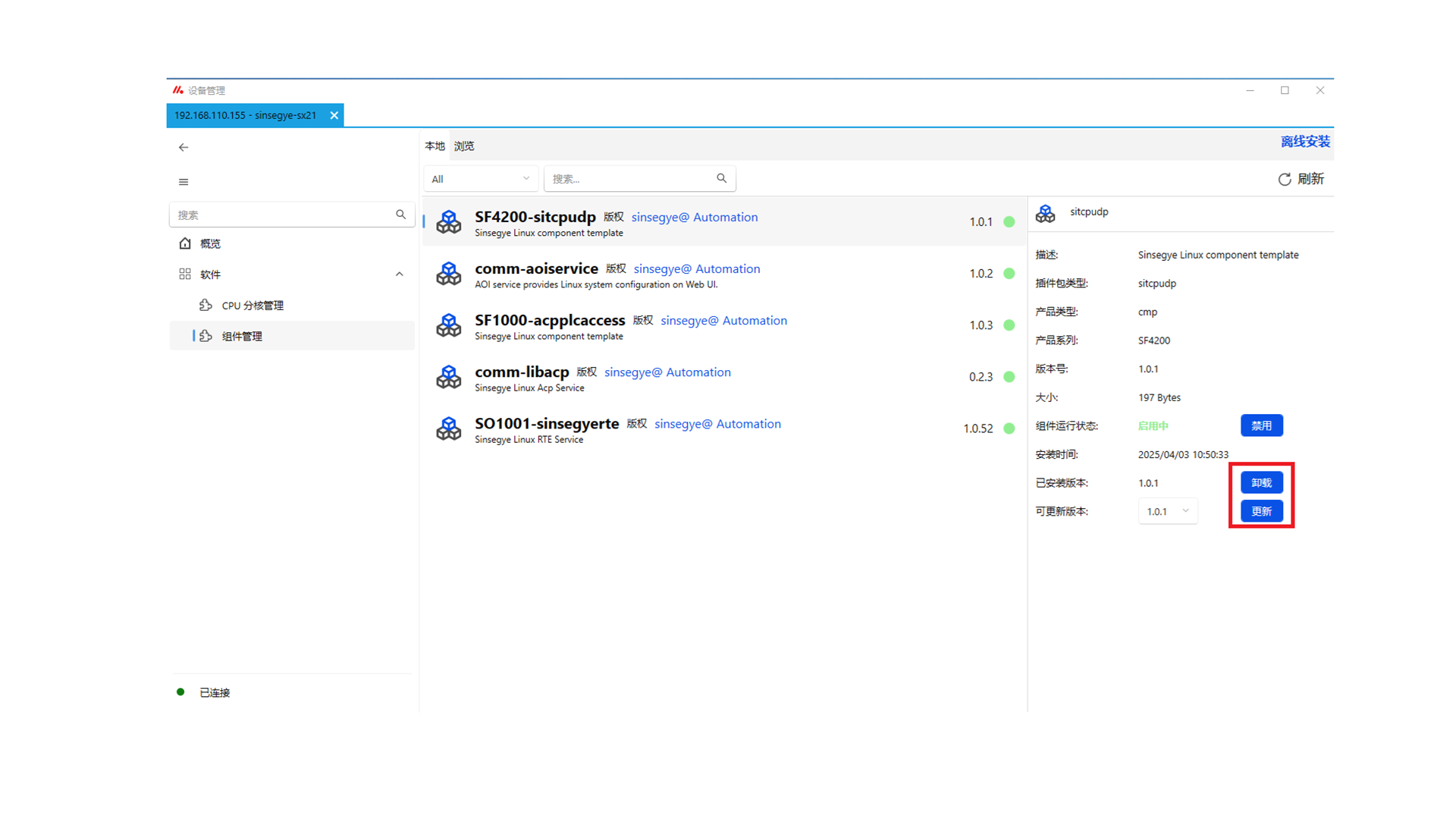

打开Device Manager，进入工智机设备管理页面—“组件”—“组件管理”，选择需要更新或者卸载的组件，点击“卸载”或“更新”
示例
UDP Socket建立

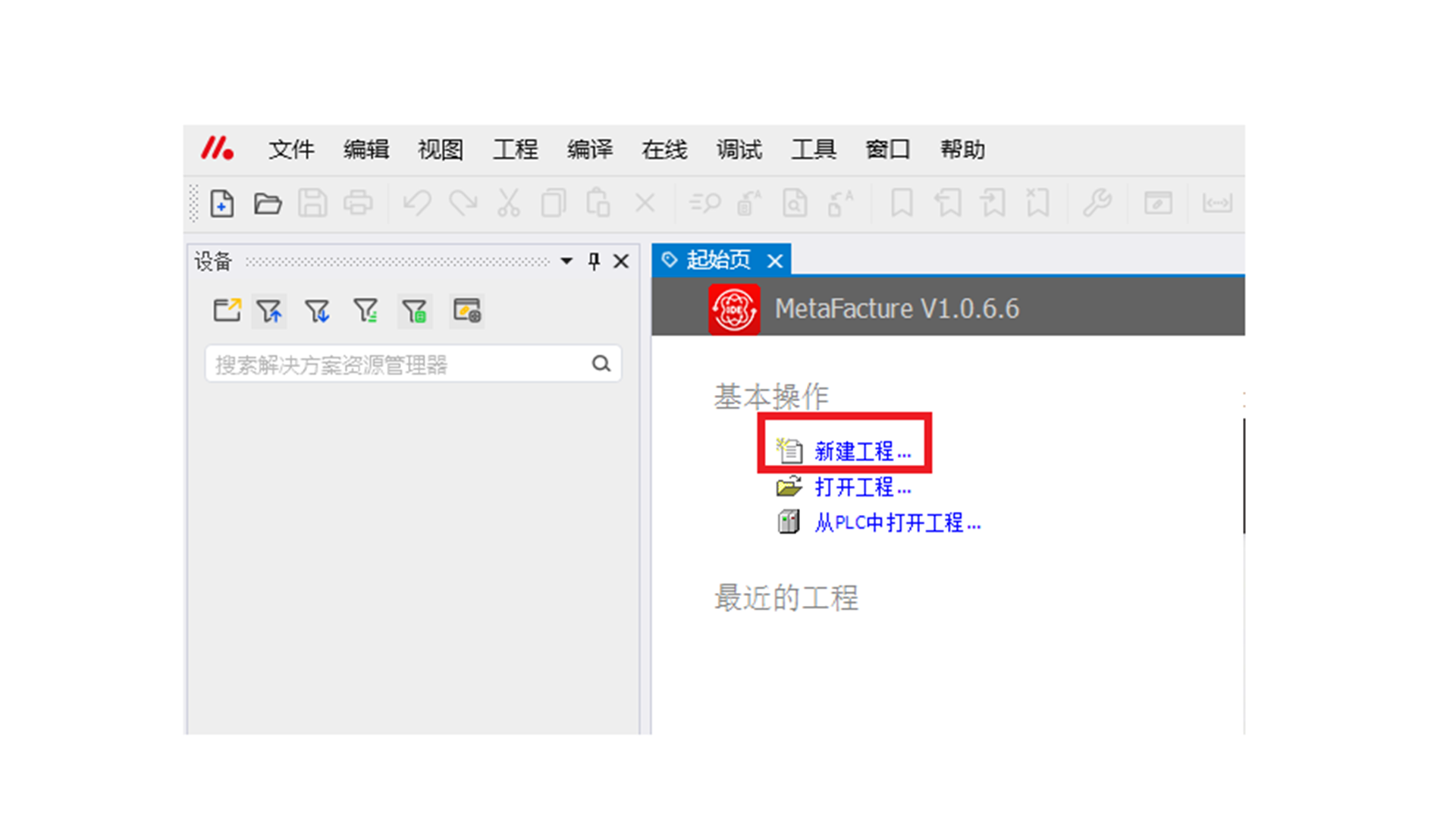

- 打开中科时代IDE MetaFacture，选择“新建工程”

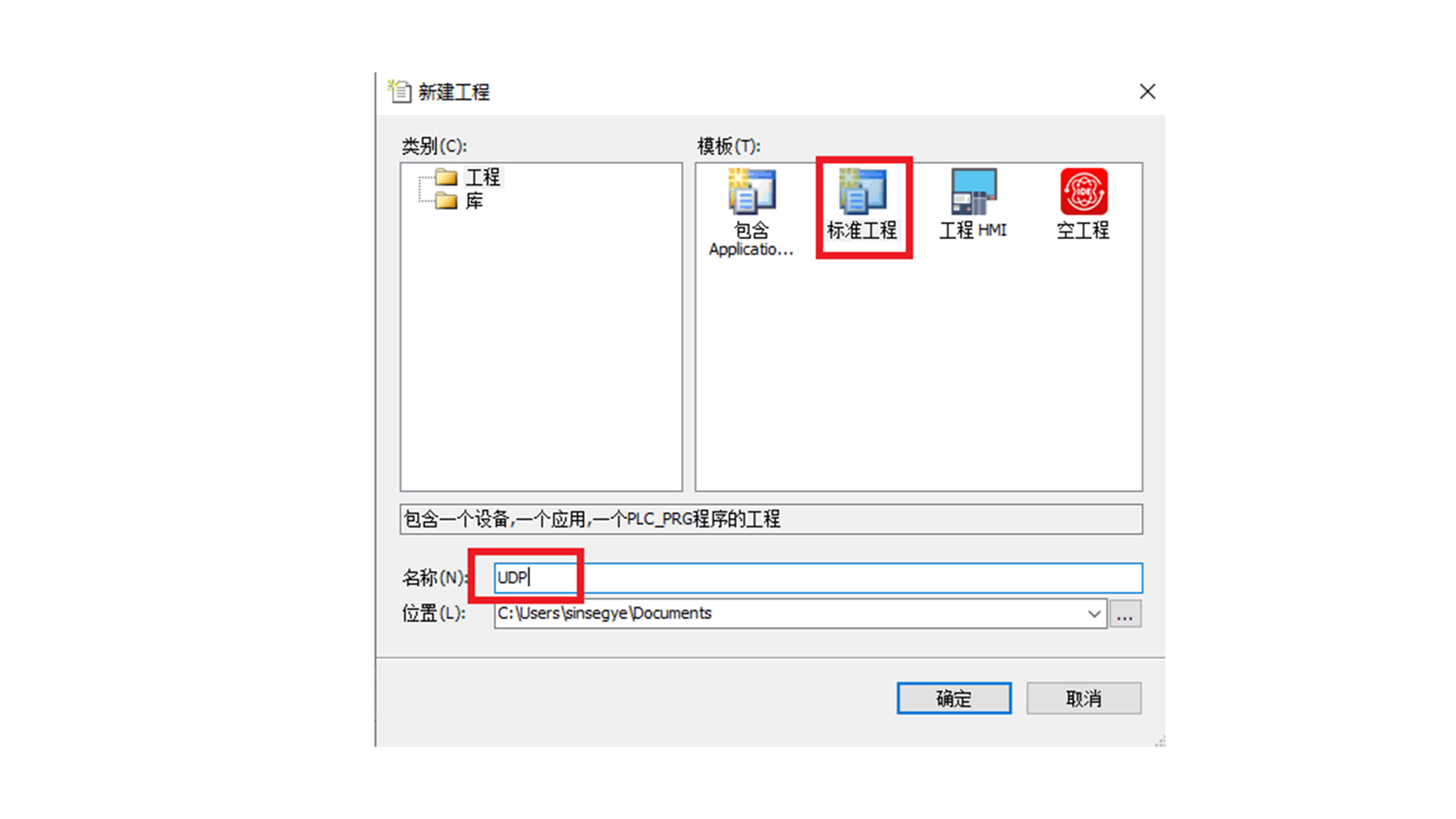

2.选择标准工程，并命名UDP

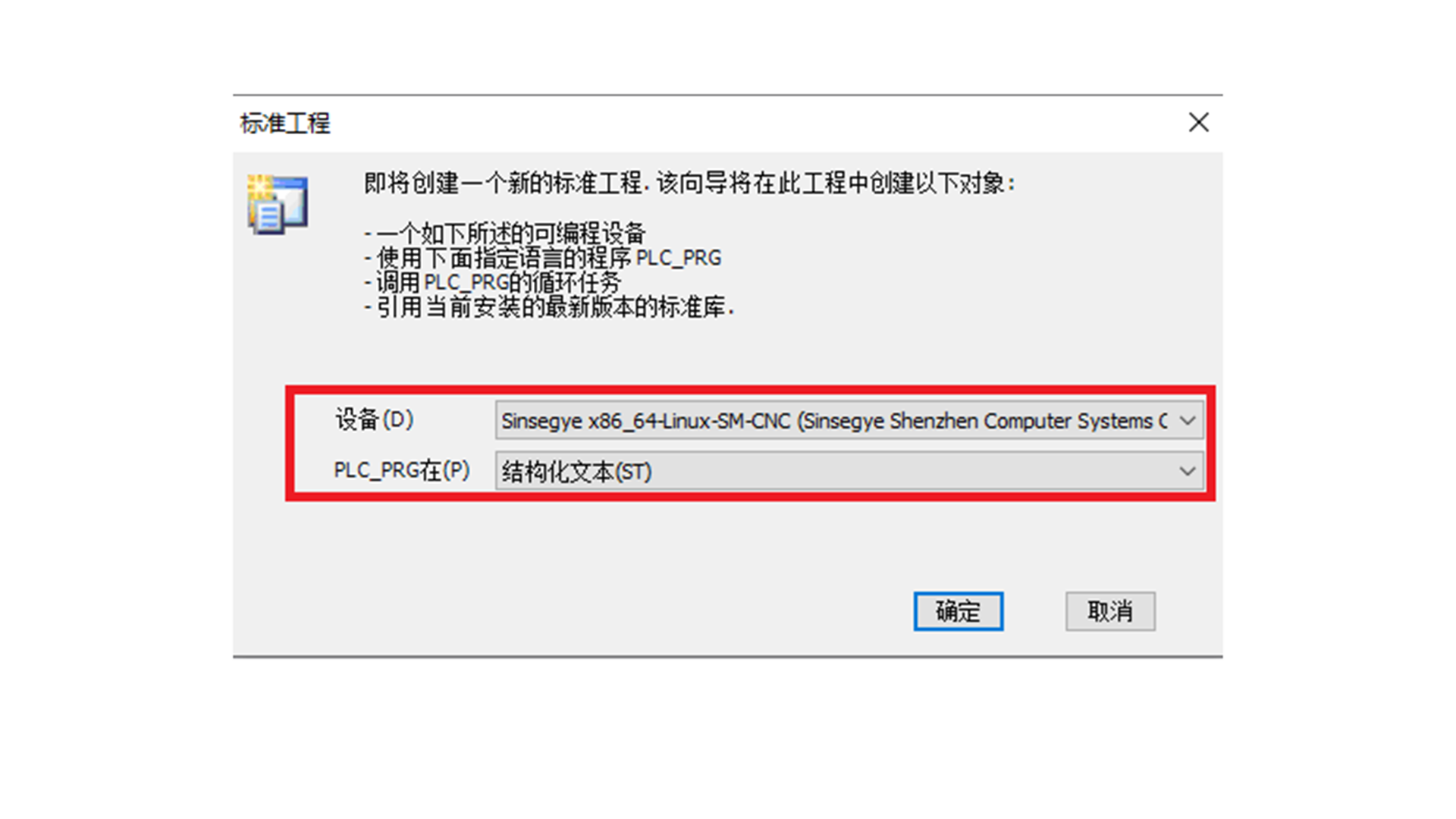

3.选择中科时代Sinsegye设备，选择PLC编程语言(本例为ST语言)
4.选择“库管理器”—“添加库”—选择“SF4200_TcpUdp”—确定

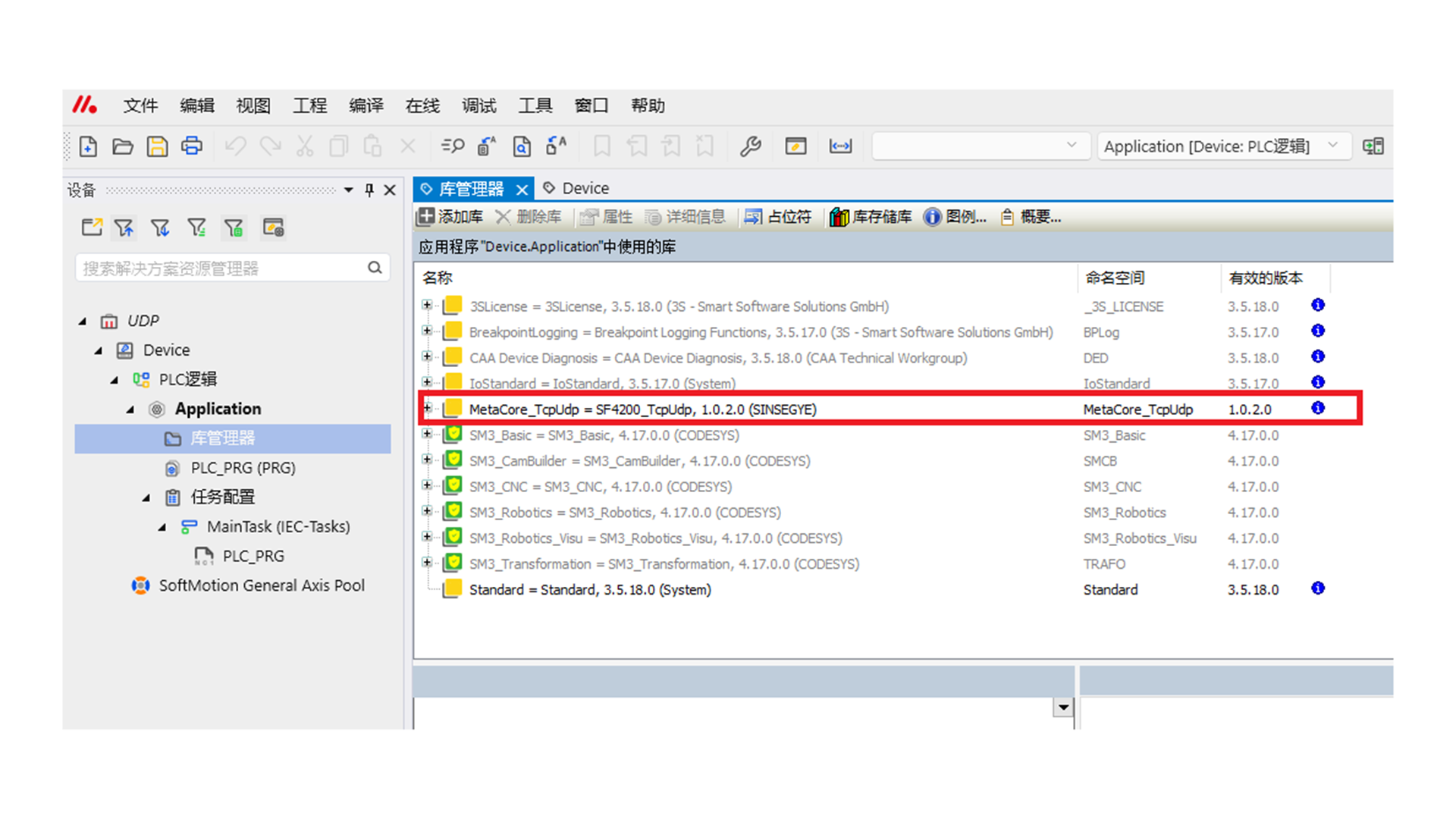

SF4200_TcpUdp添加到库管理器中。

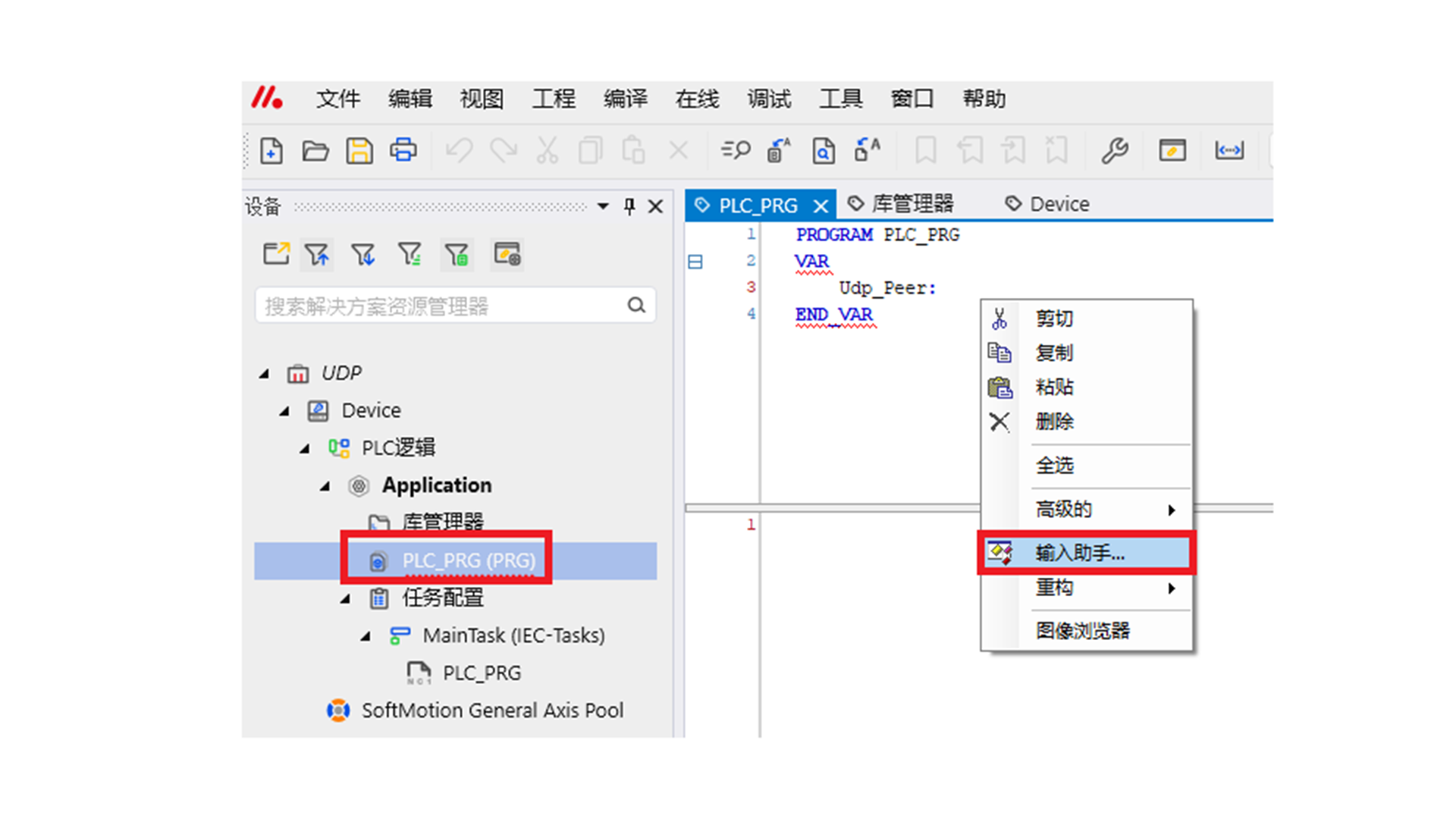

5.使用“输入助手”在PLC_PRG中声明UPD_Peer变量。鼠标右键选择“输入助手”。

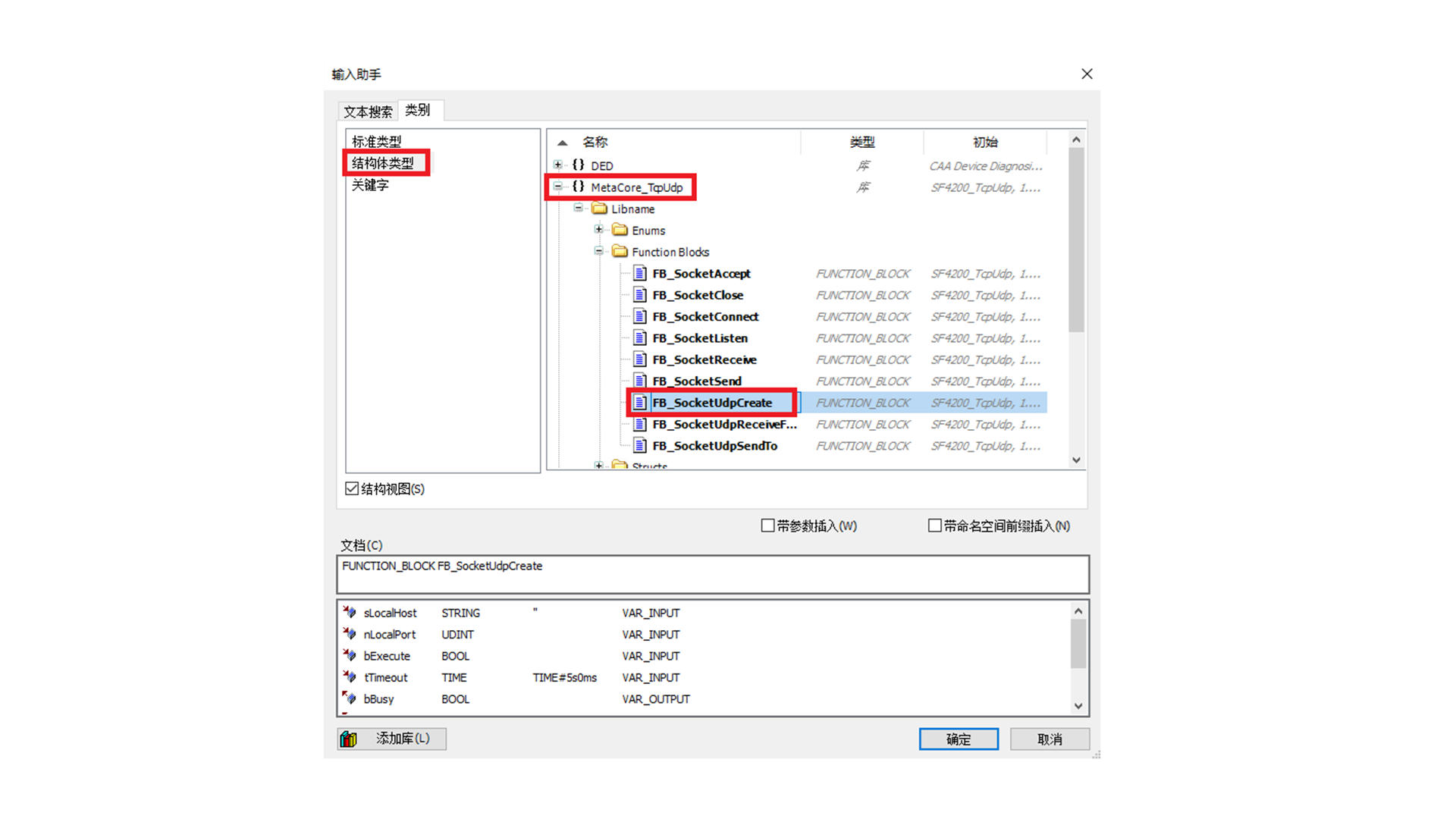

选择“结构体类型”—“MetaCore_TcpUdp”—“FB_SocketUdpCreate”

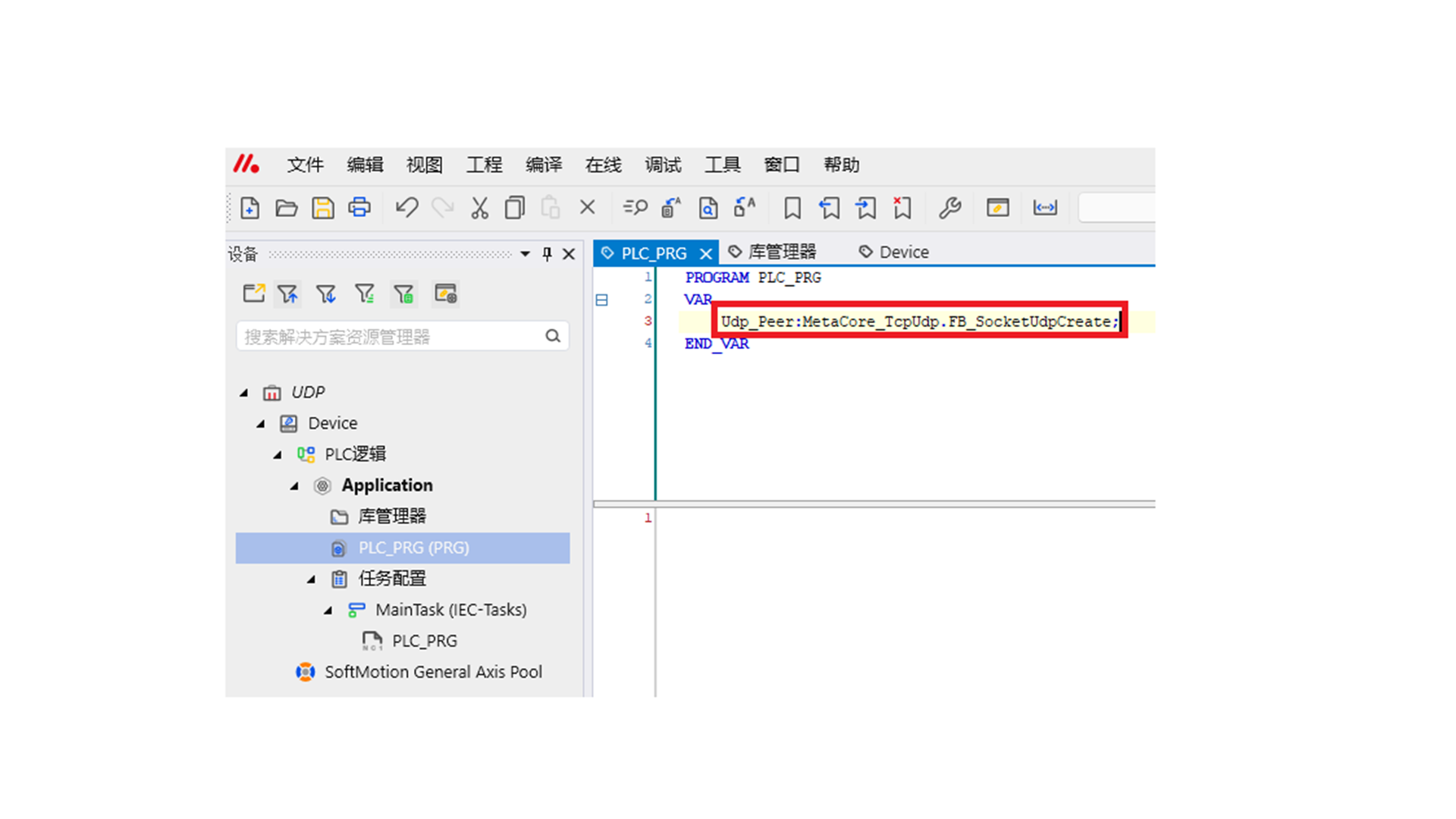

功能块声明完成。

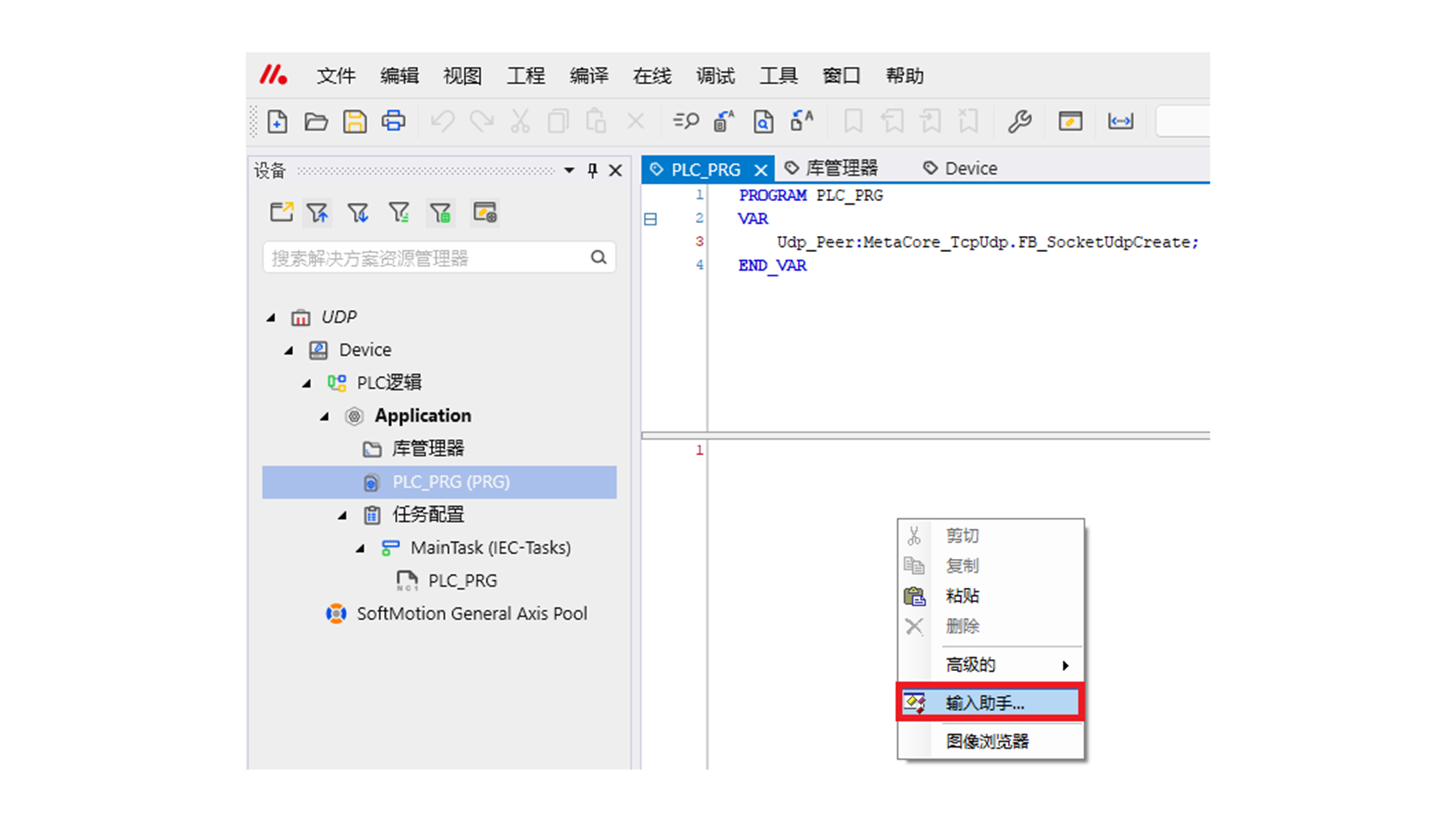

6.使用“输入助手”在程序中插入声明的UDP_Peer功能块。鼠标右键选择“输入助手”

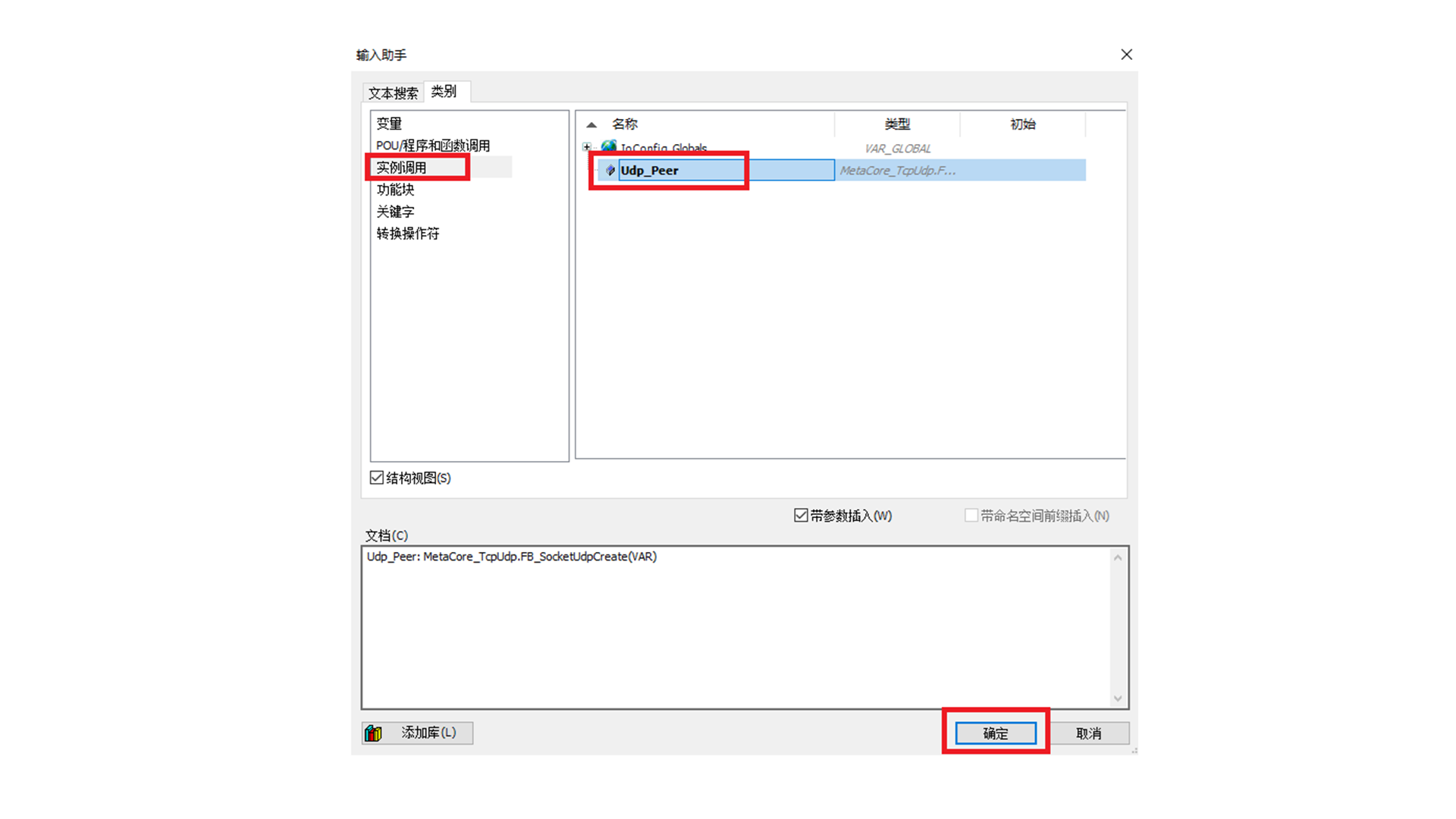

选择“实例调用”—“Udp_Peer”

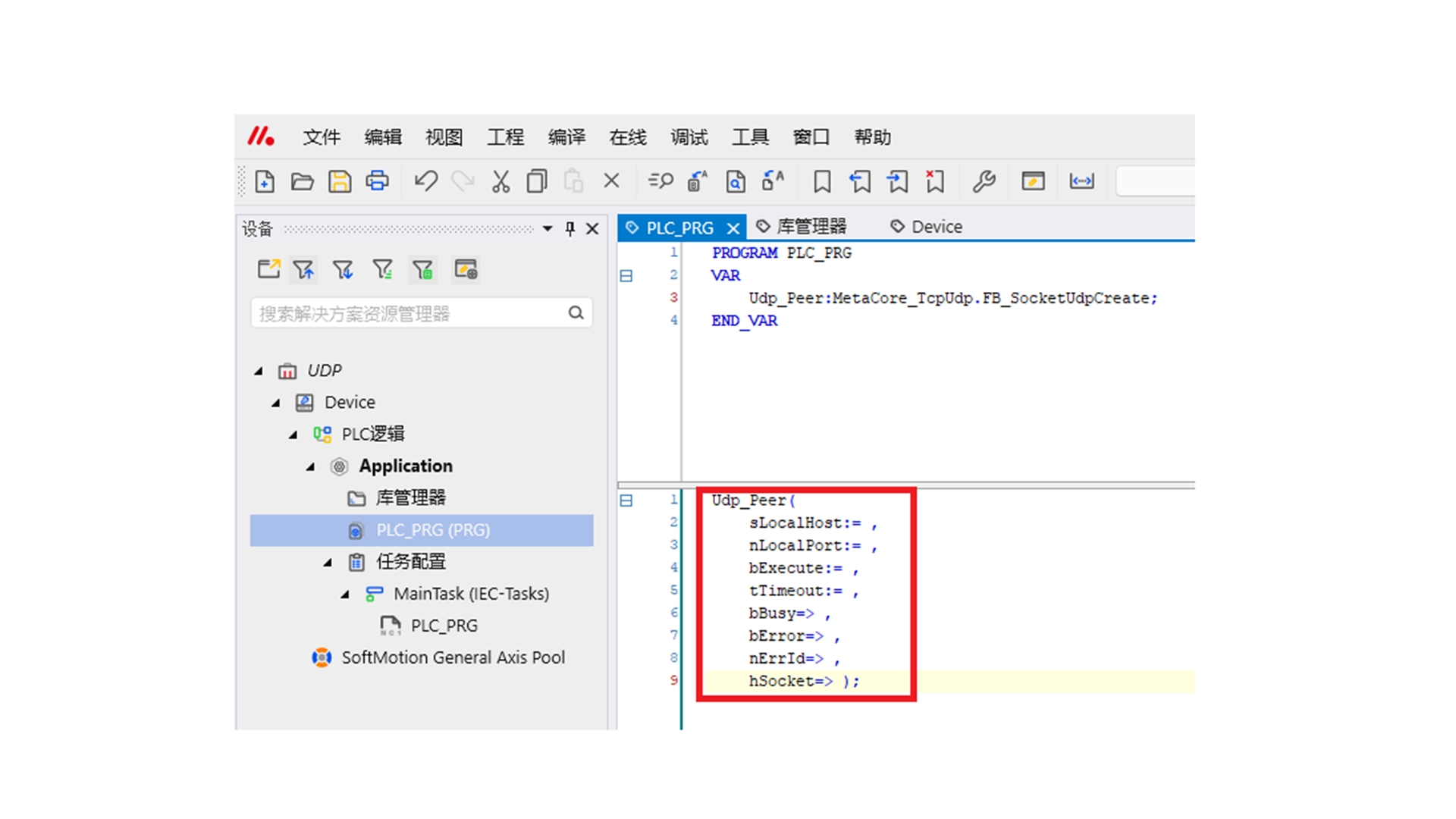

Udp_Peer通过输入助手自动插入到PLC程序中。

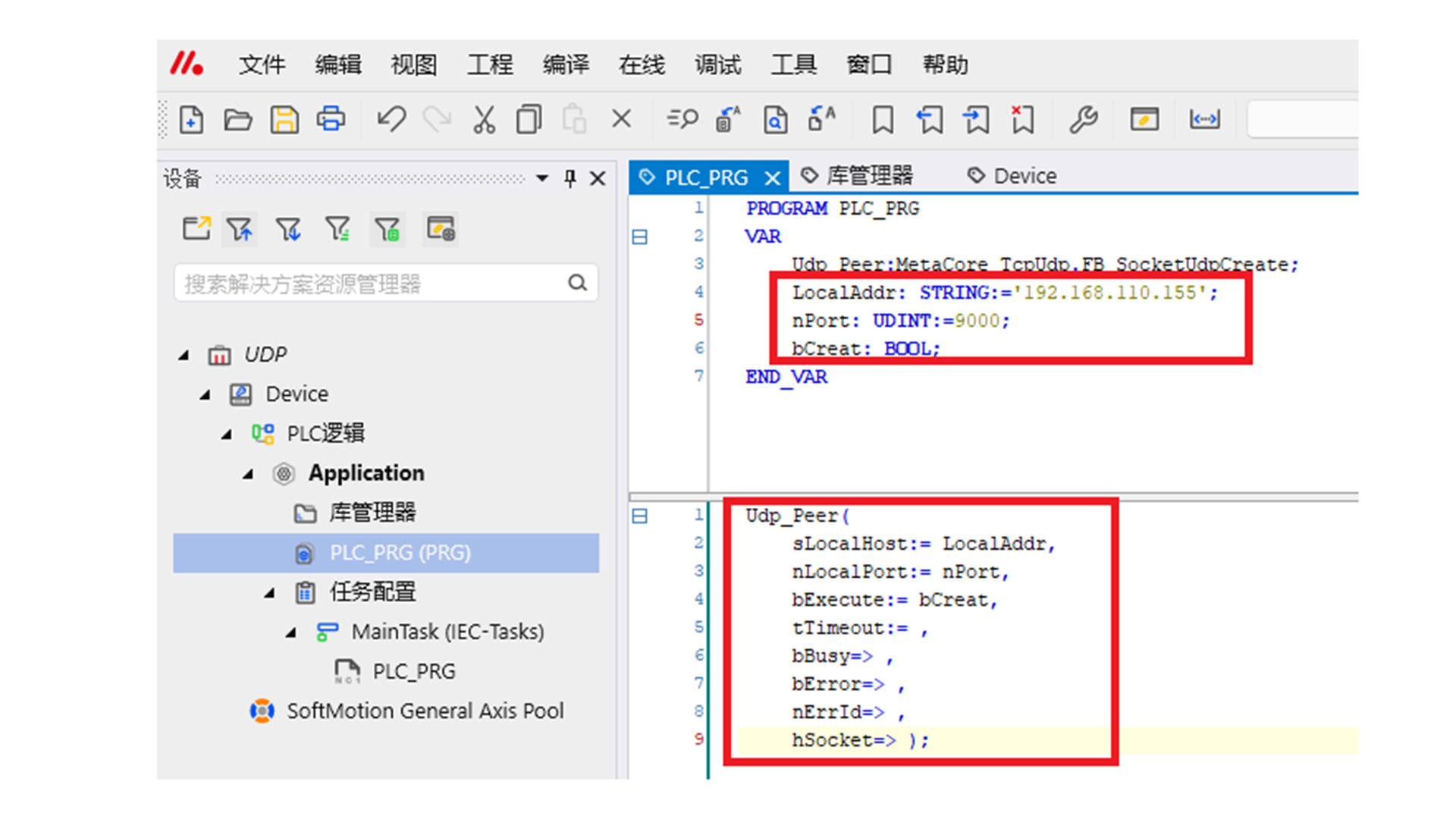

7.声明三个变量，用于设定Udp_Peer功能块的本机IP地址、端口和启动建立信号。
UDP Send功能
1.鼠标右键使用“输入助手”声明Udp_Send功能块和调用Udp_Send功能块。

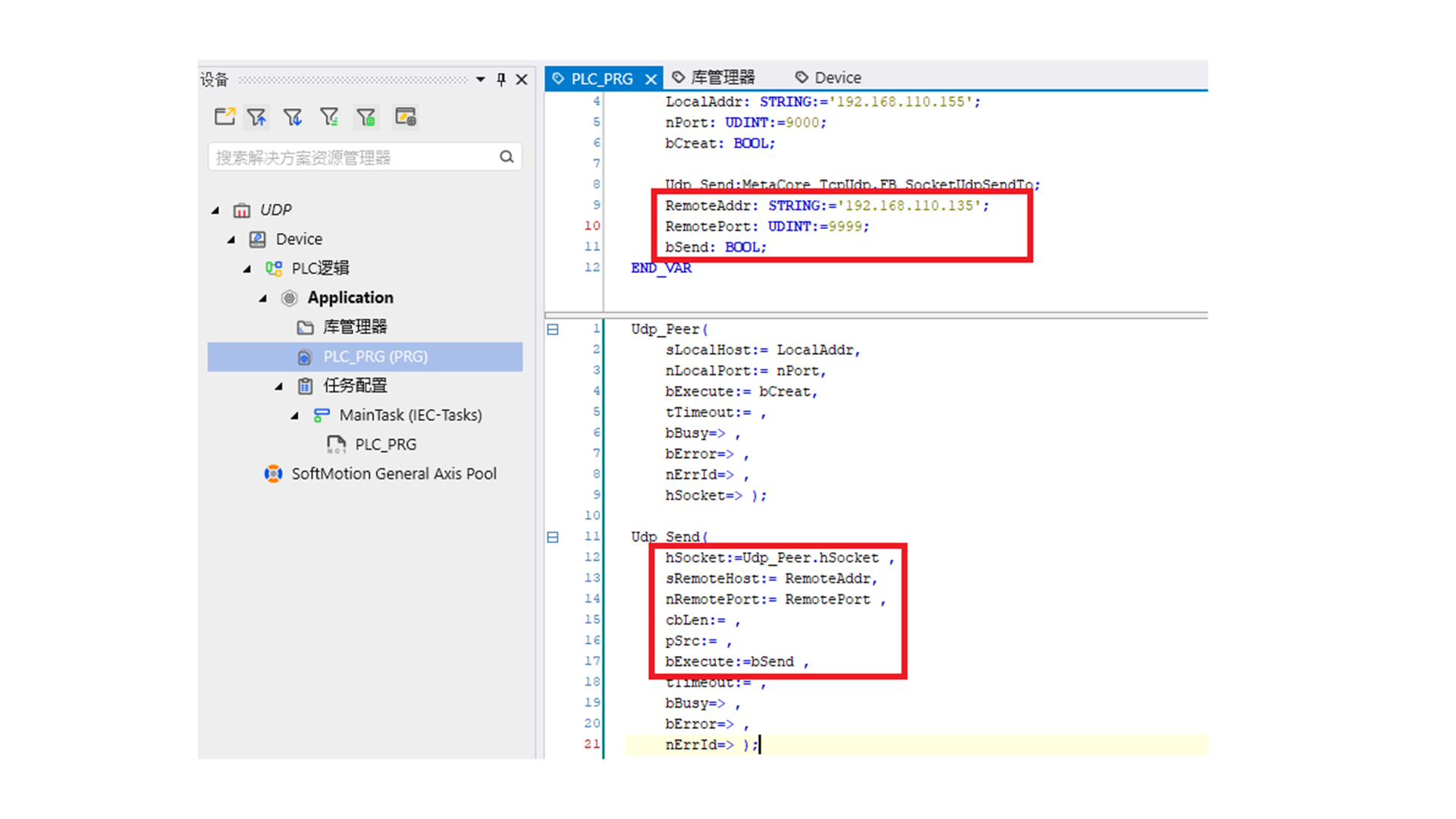

2.新建以下三个变量，并且把Udp_Peer的输出信号hSocket和新建的三个变量传入到Udp_Send的输入设定中。
| 变量名称 | 类型 | 设定例 | 意义 |
|---|---|---|---|
| RemoteAddr | STRING | ‘192.168.110.135’ | UDP连接的IP地址 |
| RemotePort | UDINT | 9999 | UDP连接的端口 |
| bSend | BOOL | FALSE | 发送信号 |

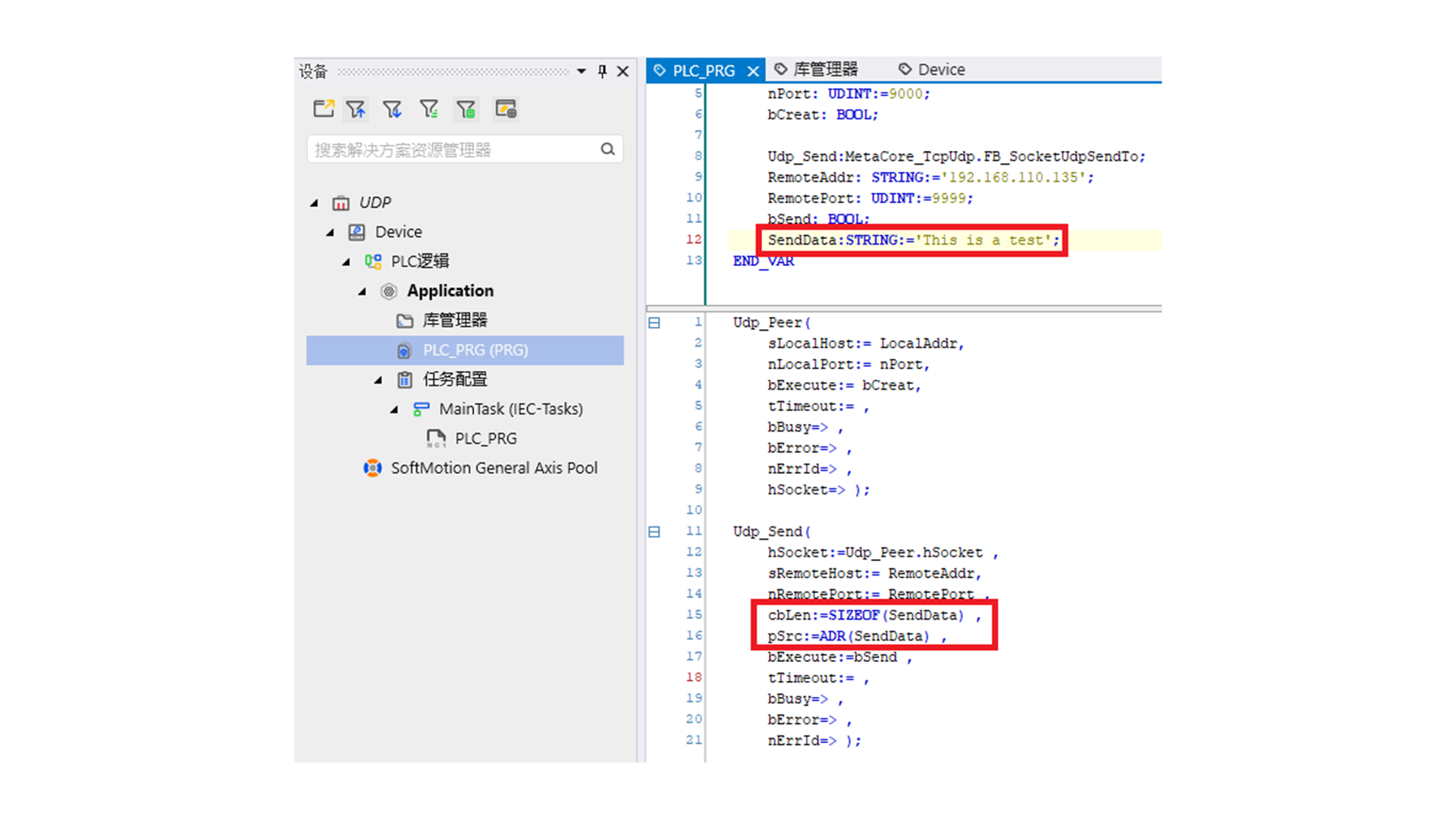

3.新建SendData变量，设定初始值为‘This is a teast’。将SendData指针和字节大小传入到Udp_Send的输入设定中

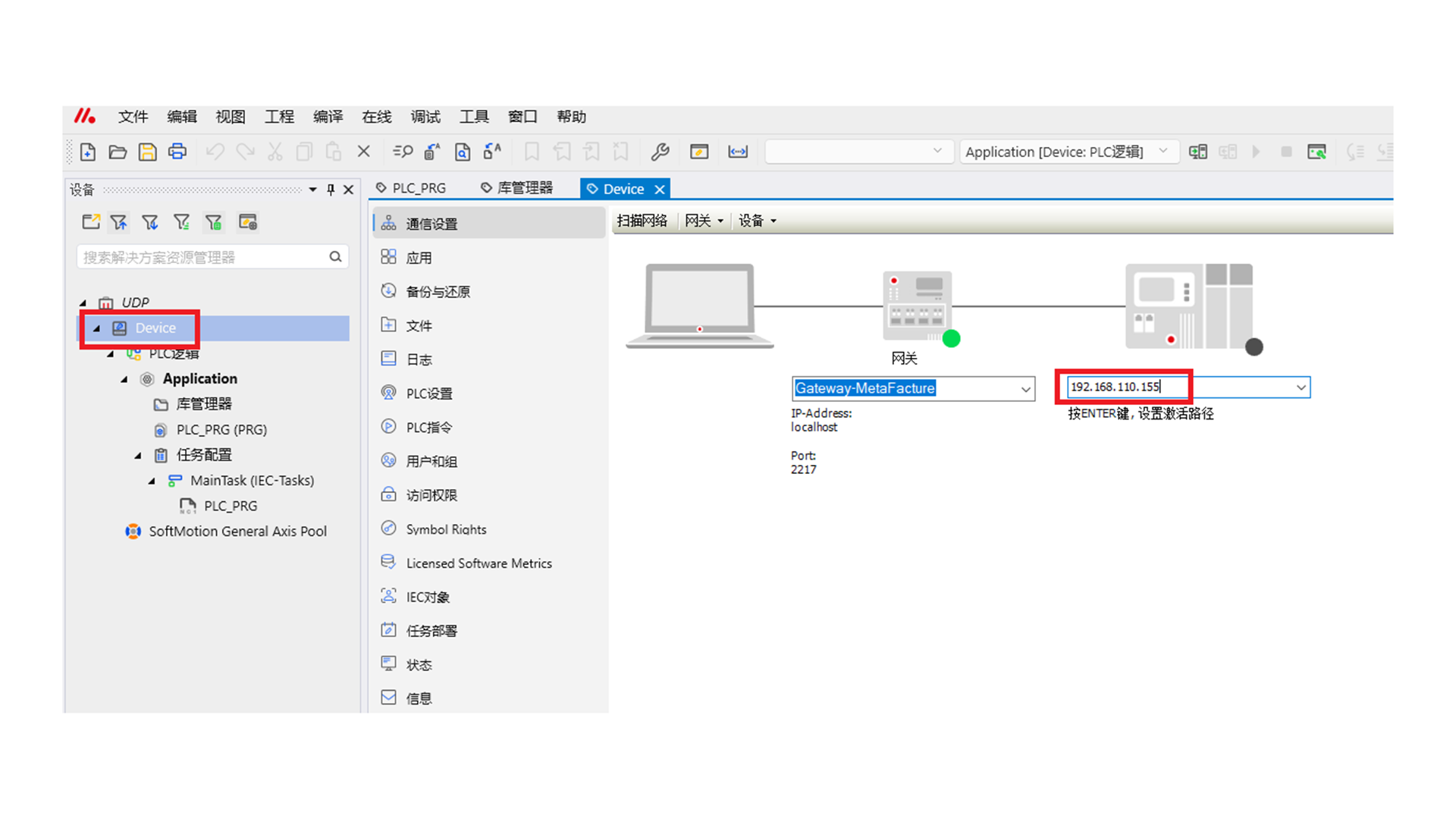

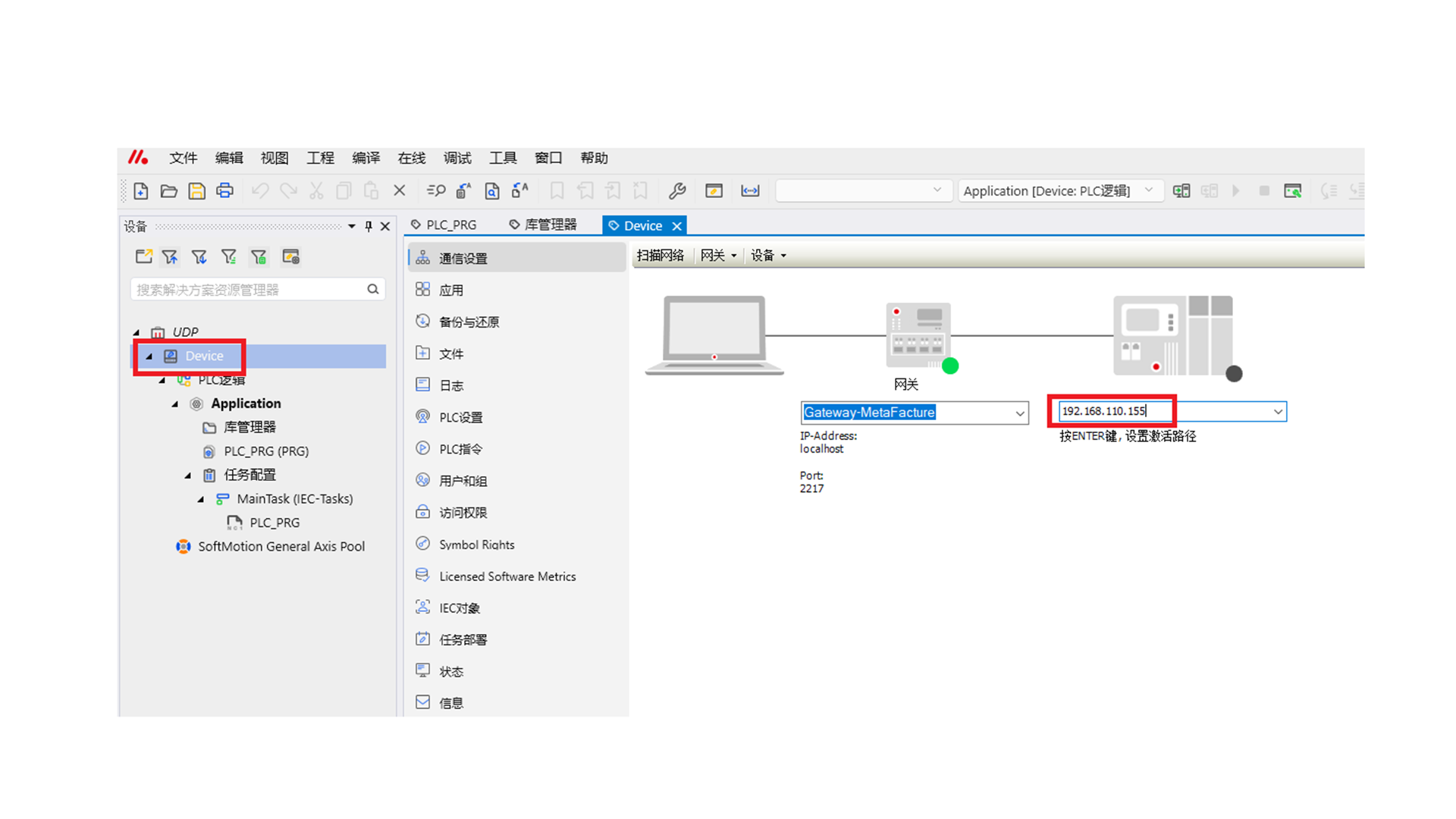

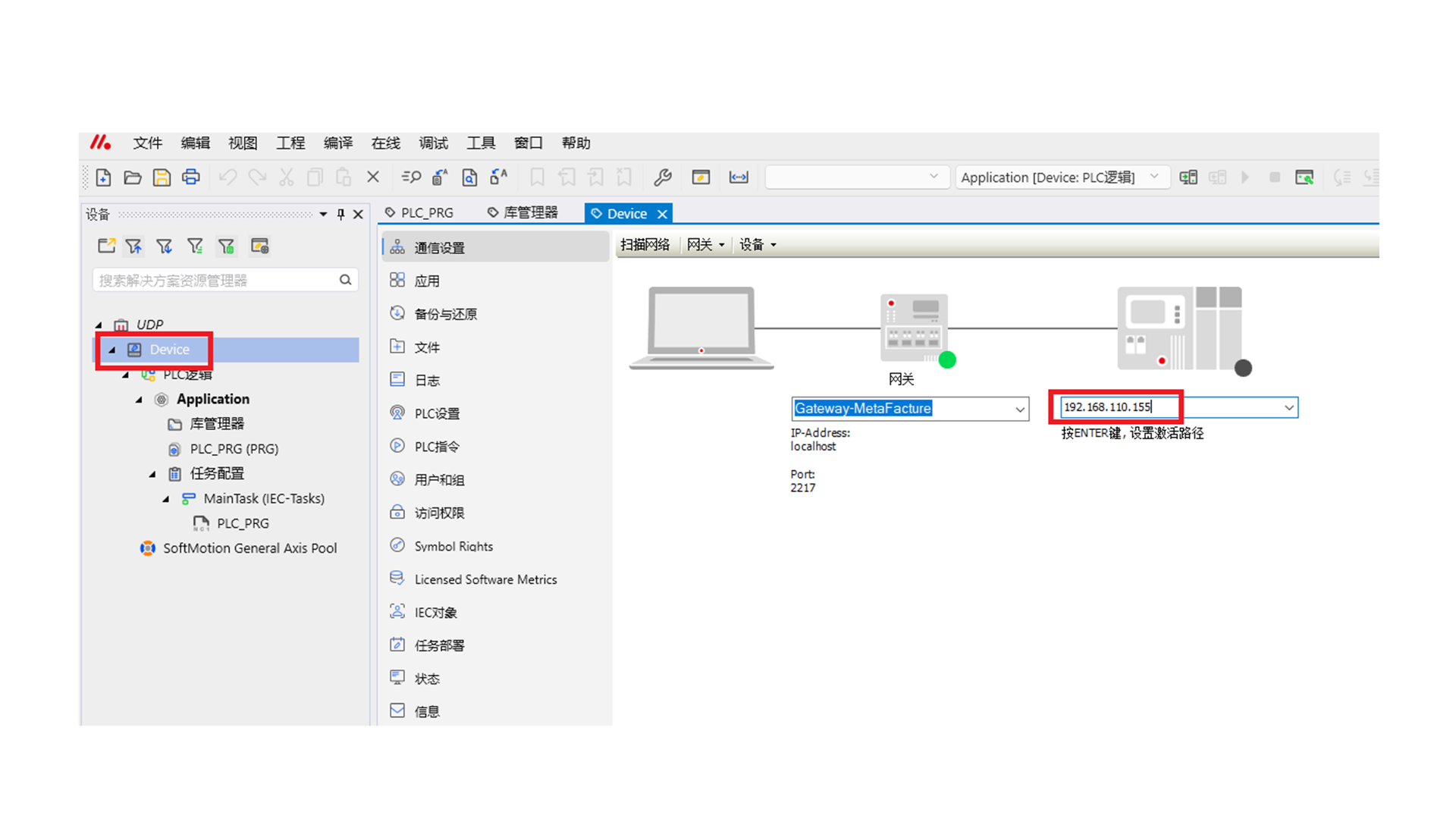

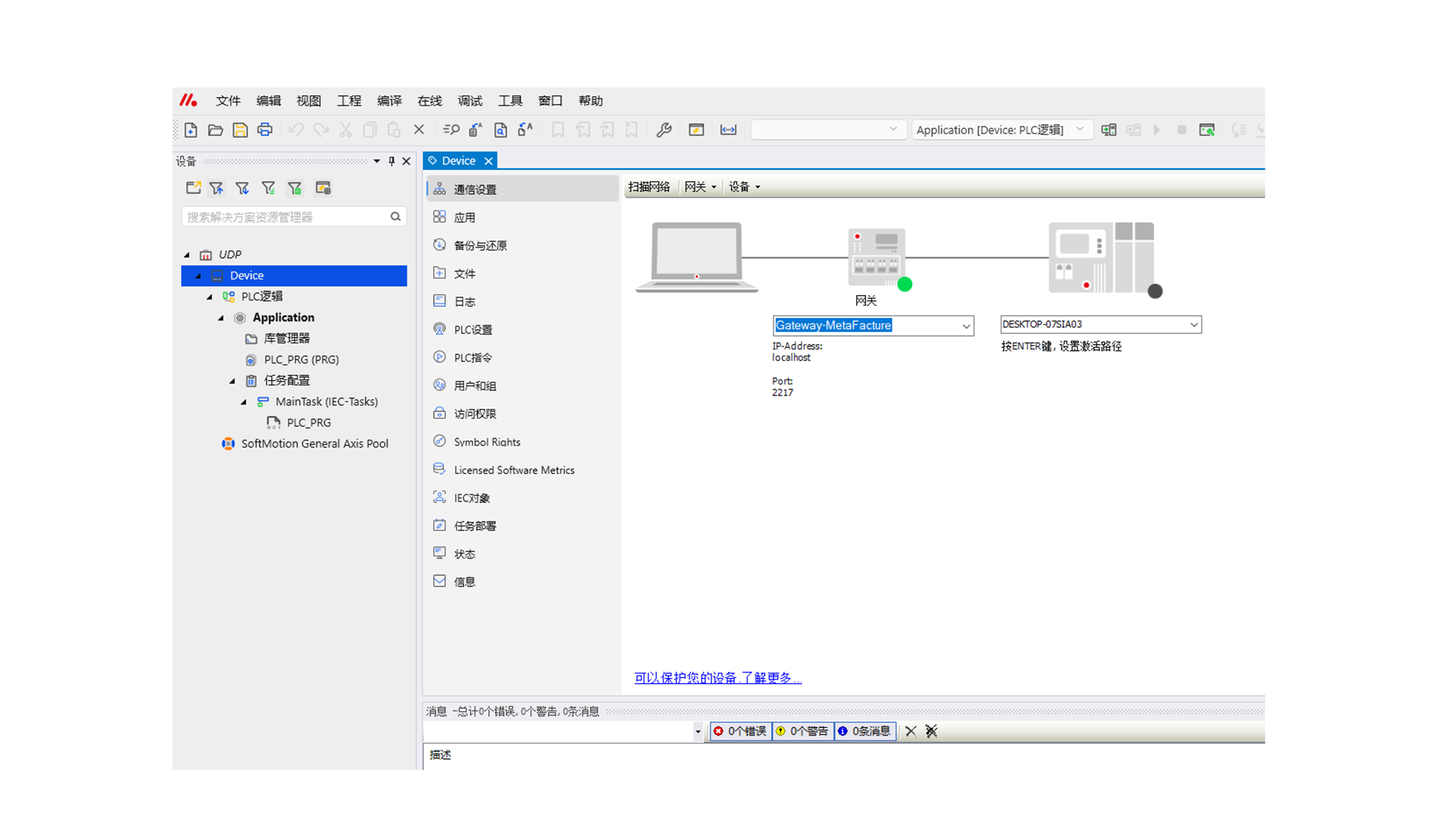

4.选择“Device”—输入工智机IP地址连接工智机。本例为192.168.110.155.

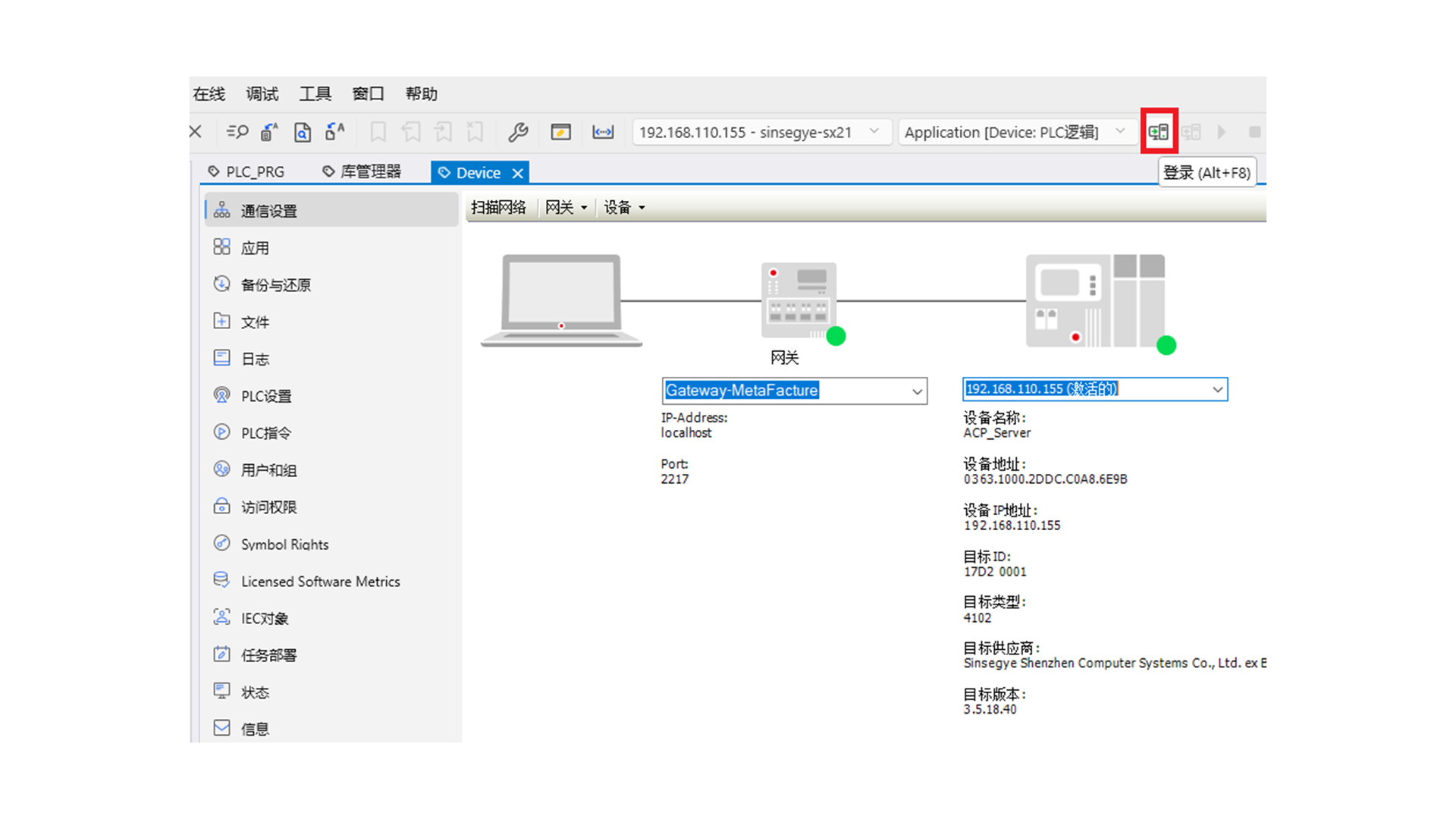

5.点击“登录”

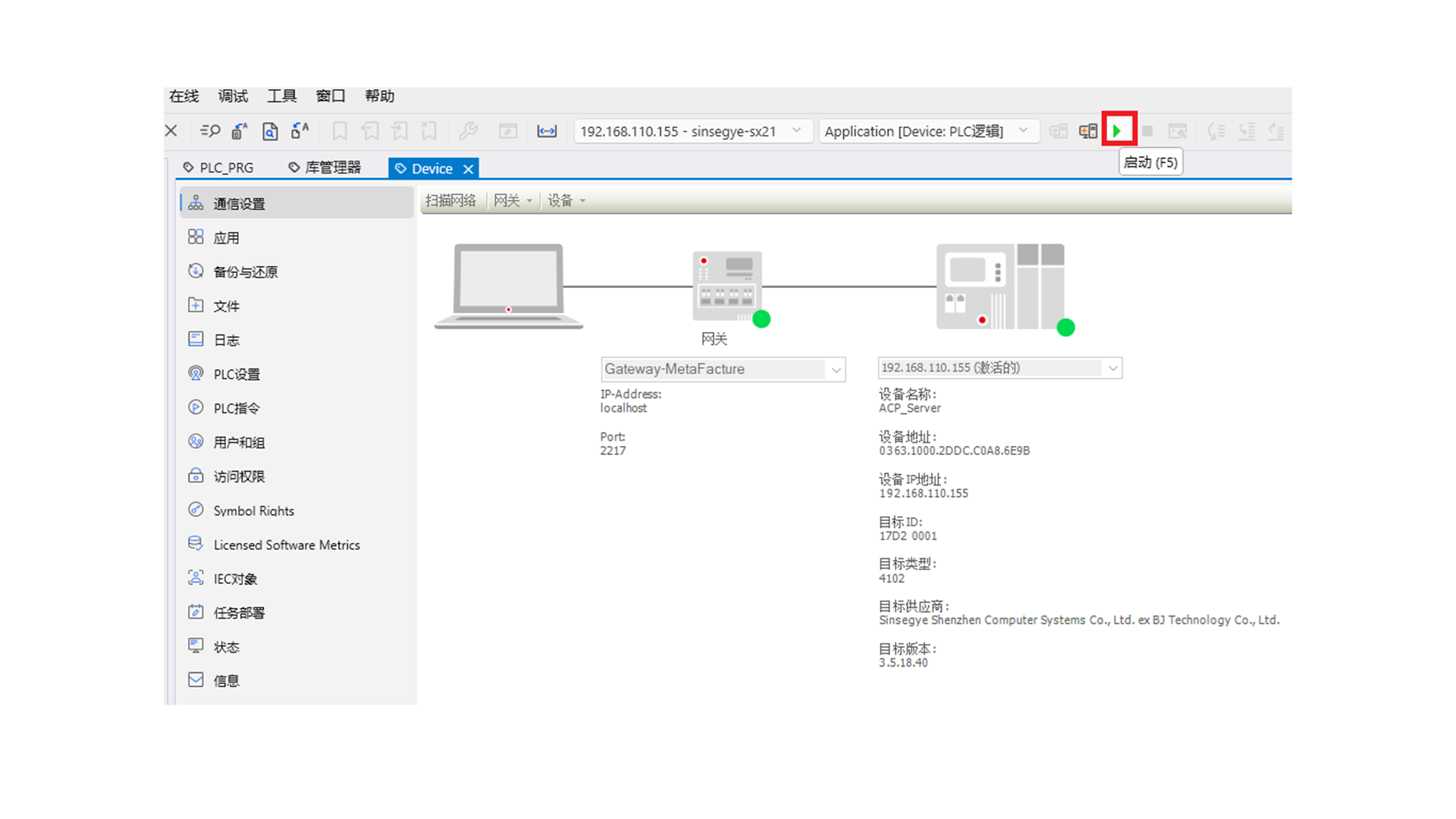

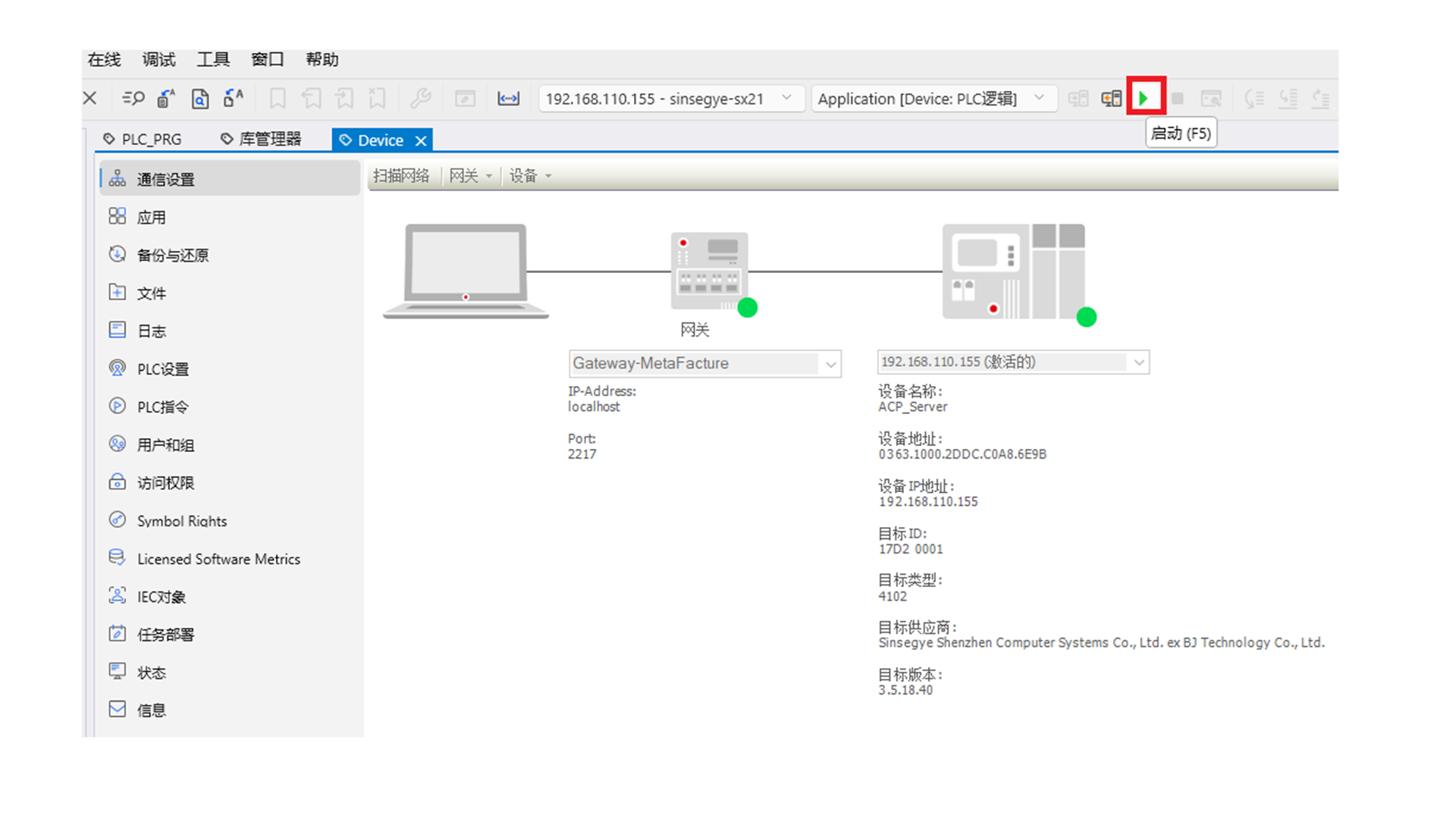

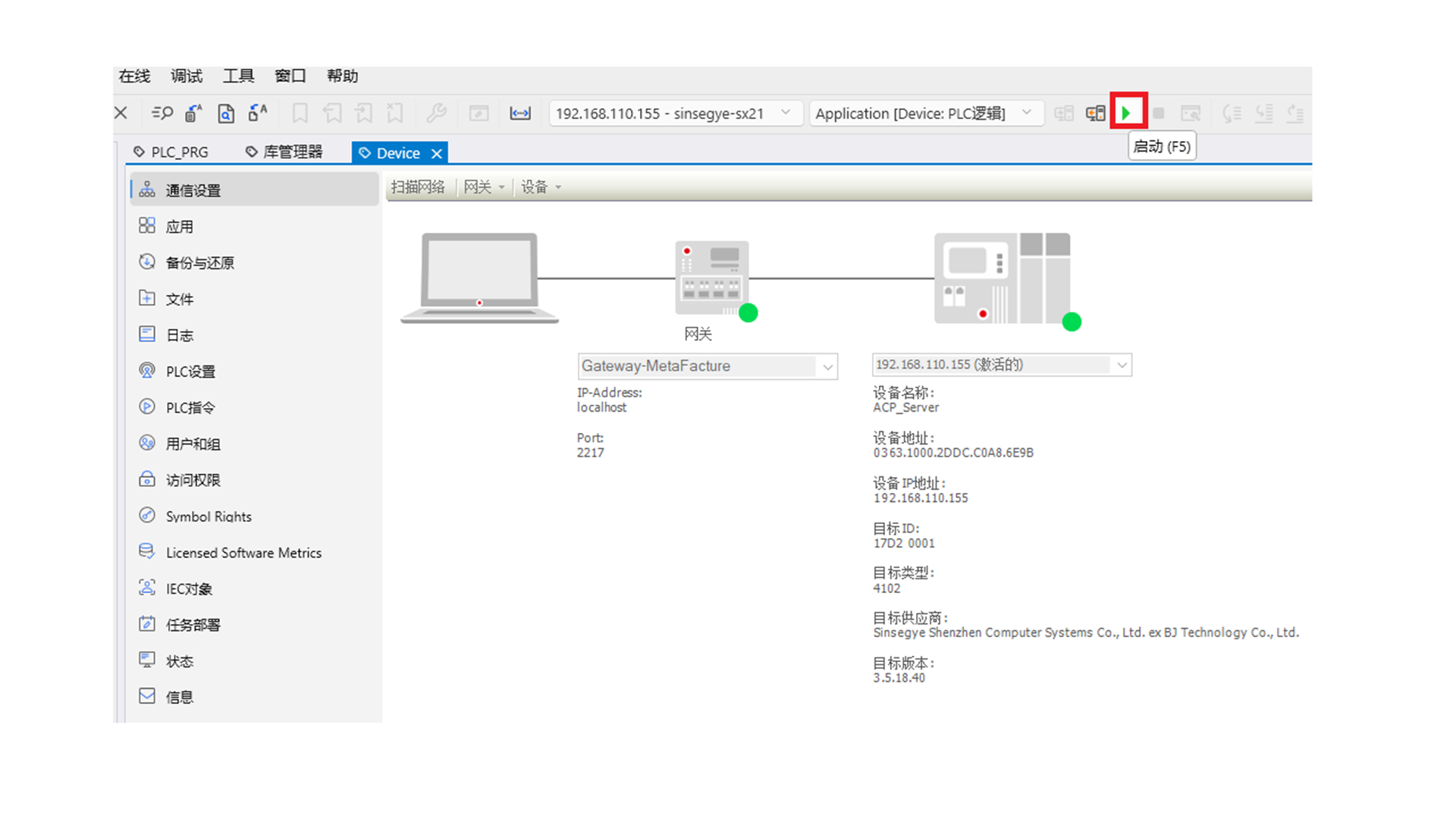

6.登陆后，点击“运行”程序

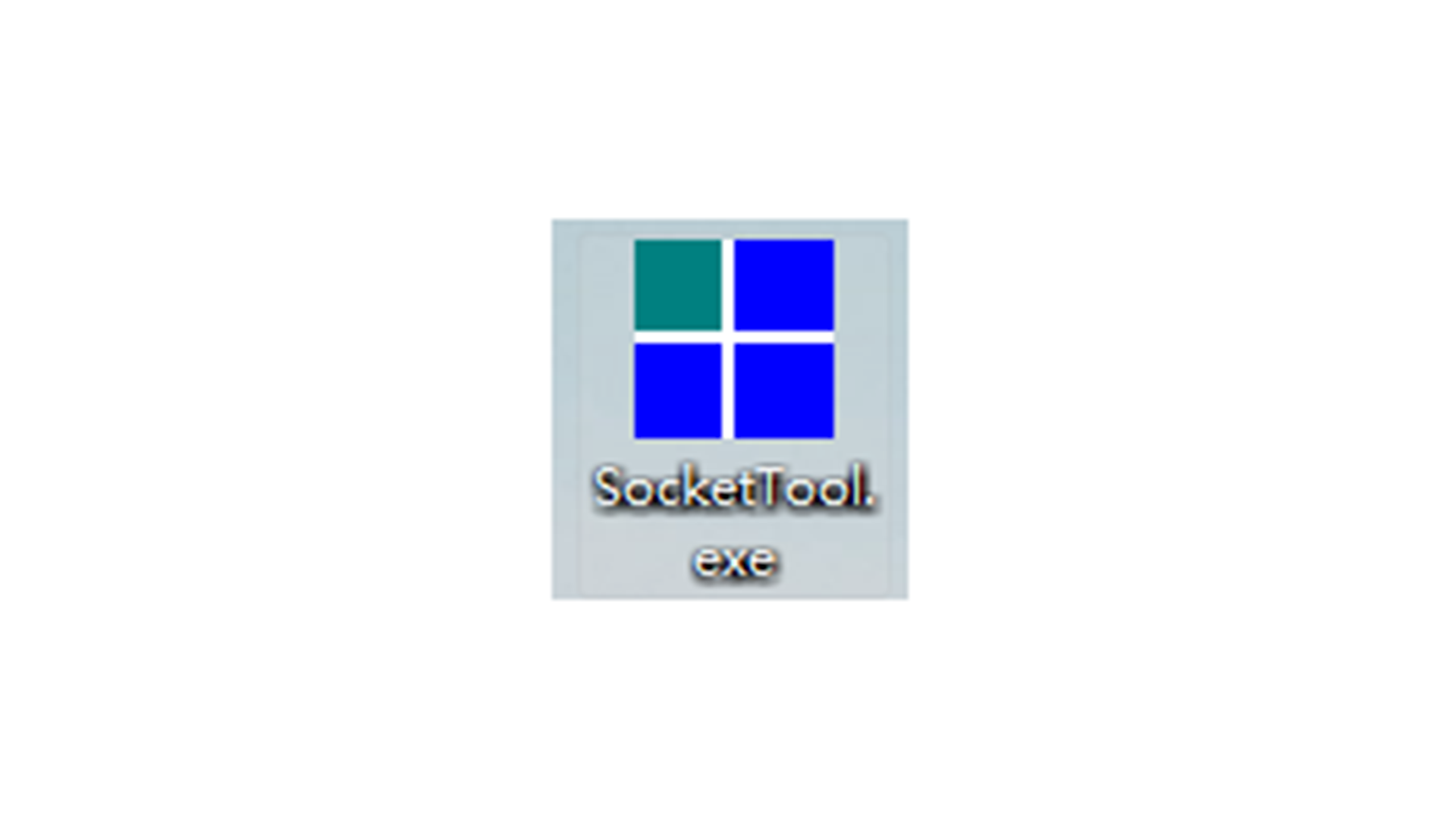

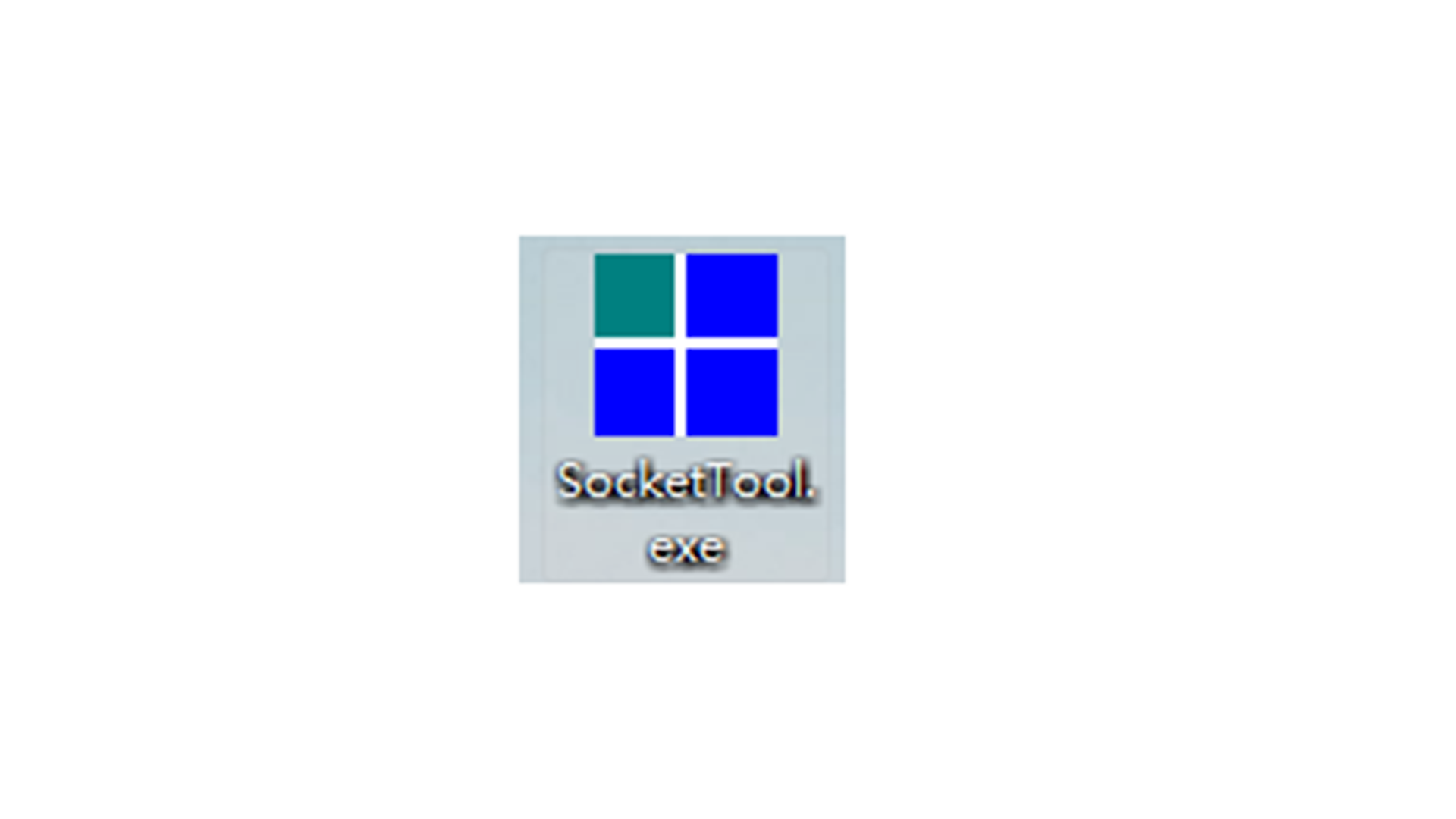

7.使用个人电脑打开调试工具Socket Tool

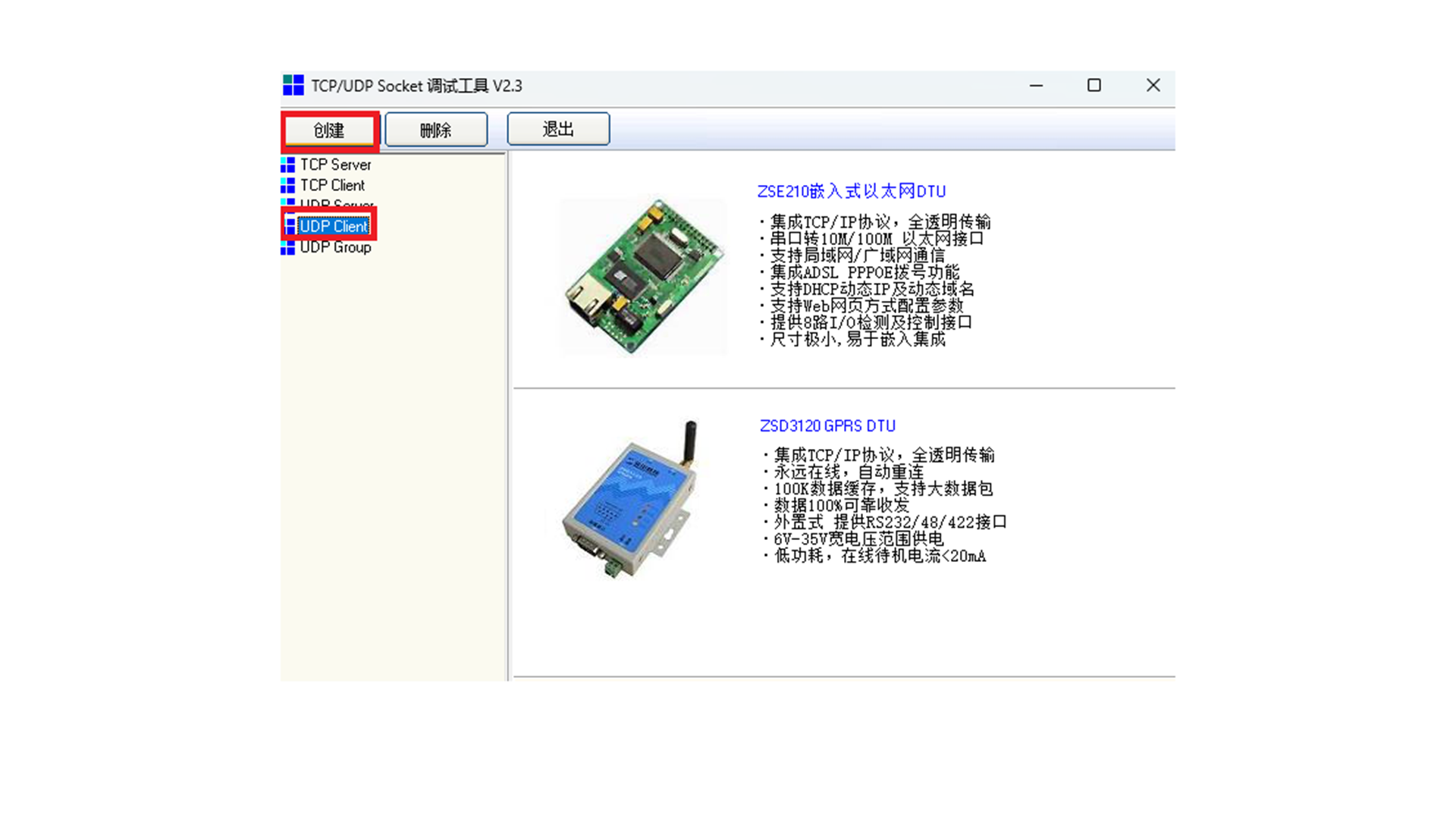

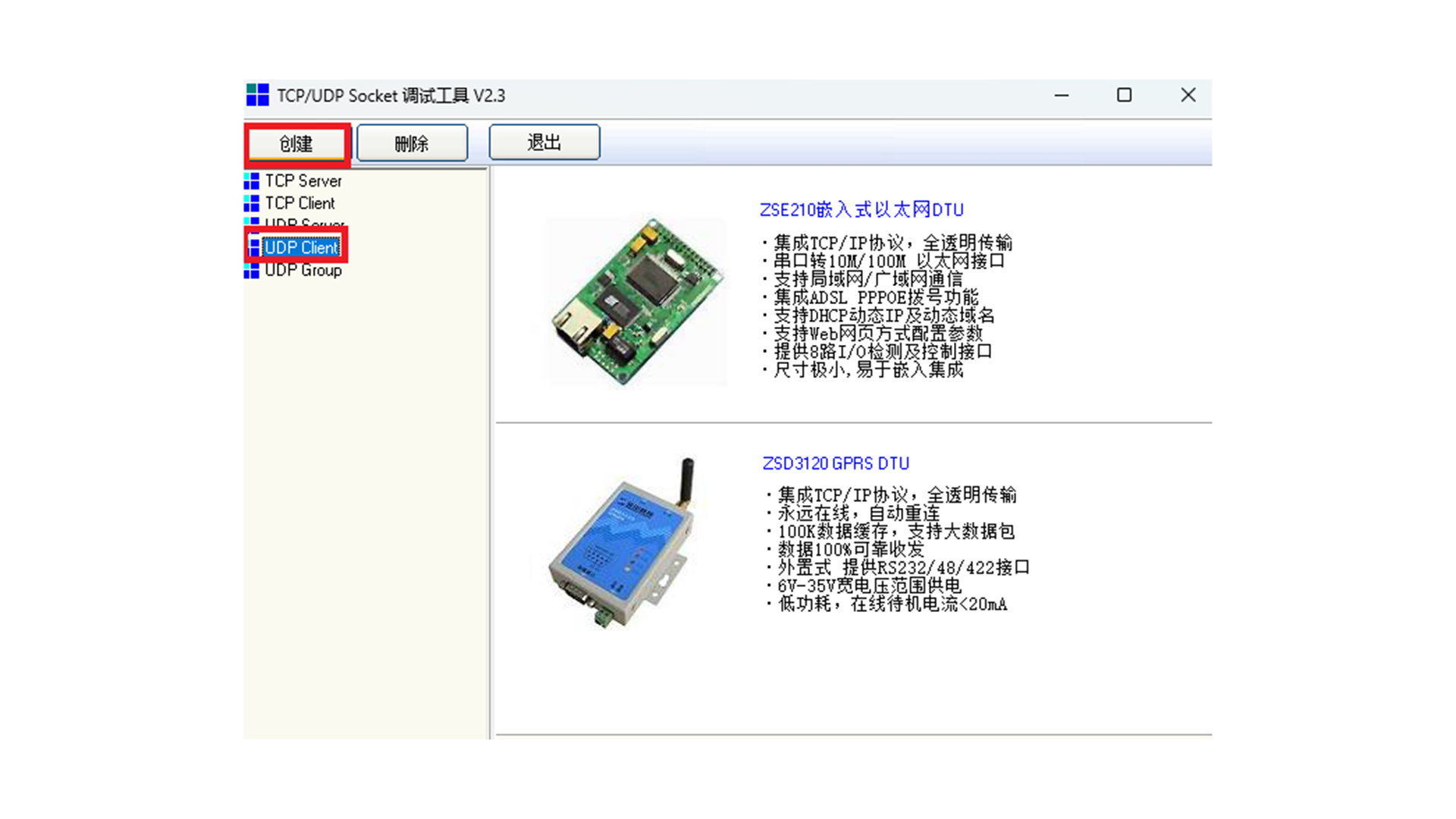

8.选择“UDP Client”—“创建”

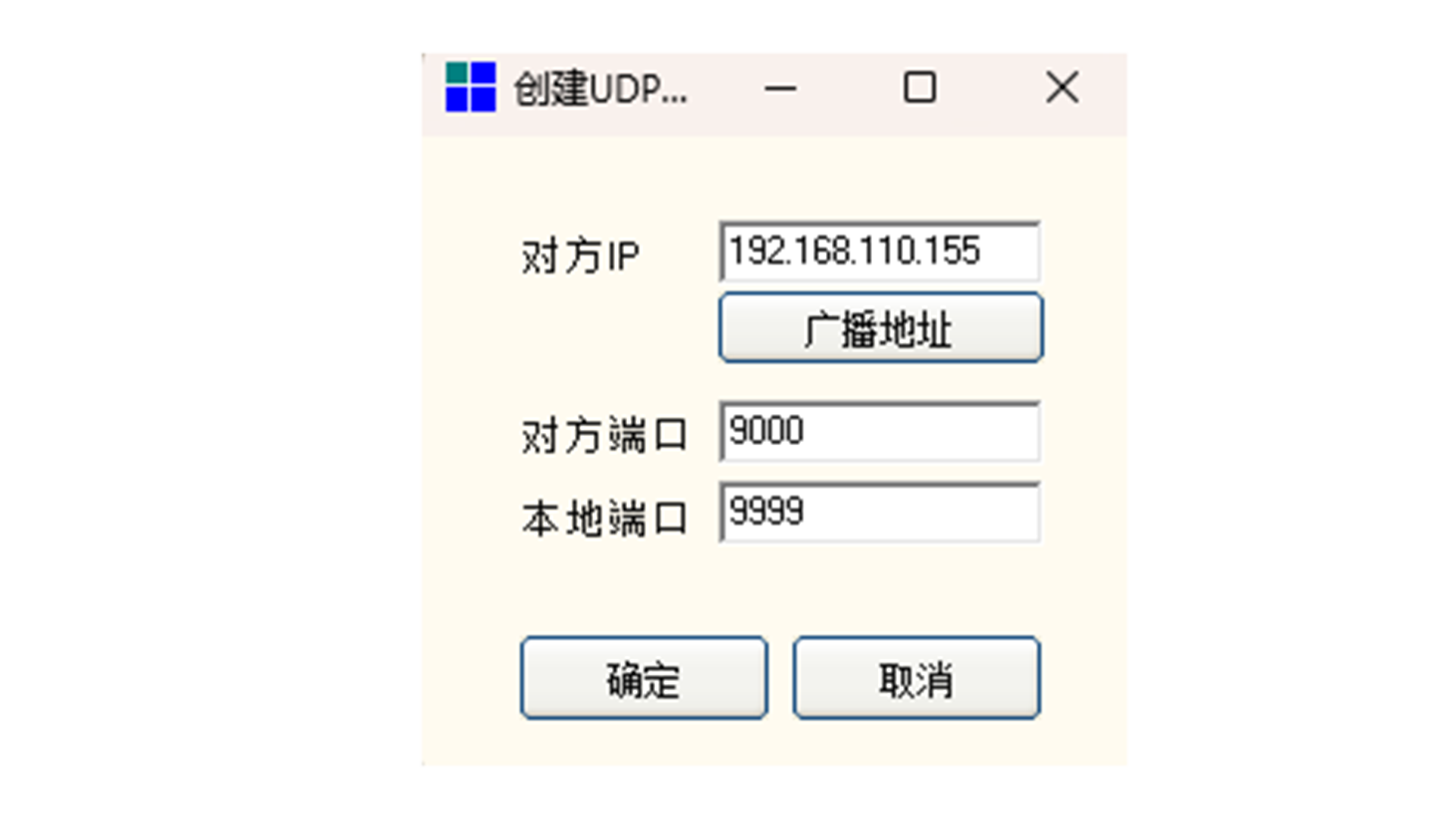

10.设定工智机IP地址、工智机端口，以及本机端口，点击确定。

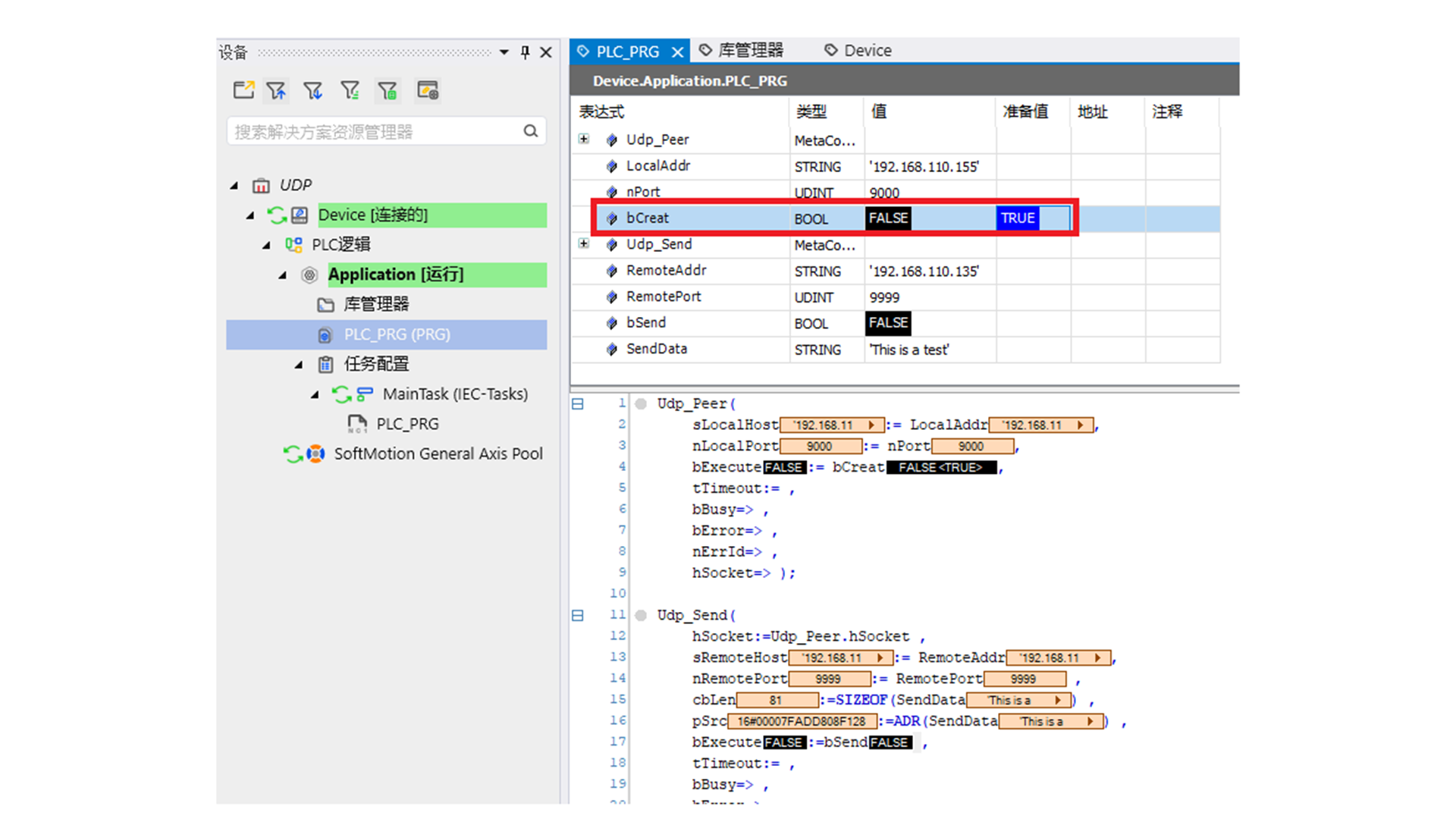

11.将变量bCreat置True，建立UDP Socket。

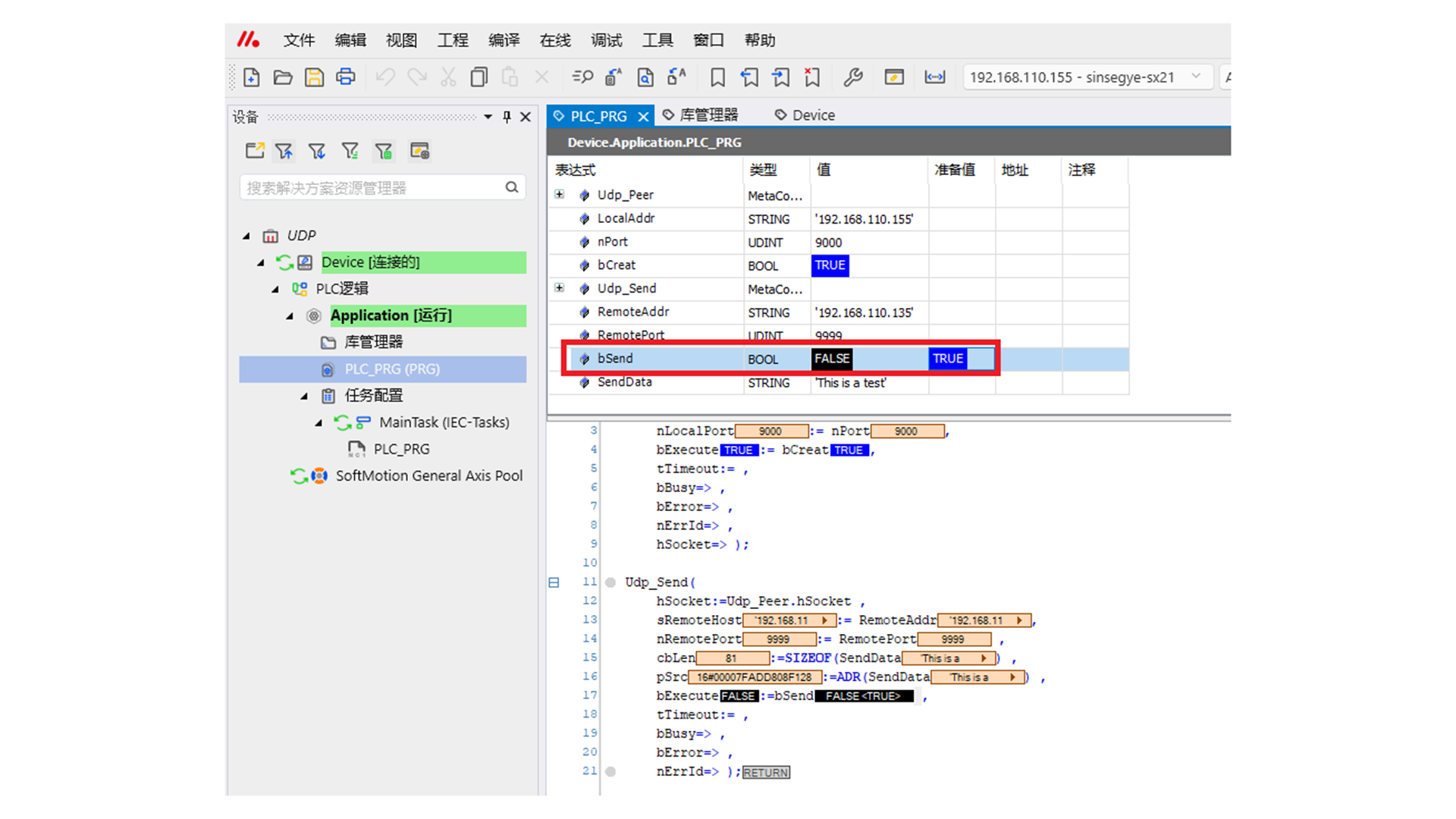

12. 变量bSend置True，发送数据’This is a test’
13.查看Socket Tool，收到This is a test数据。
UDP Receive功能

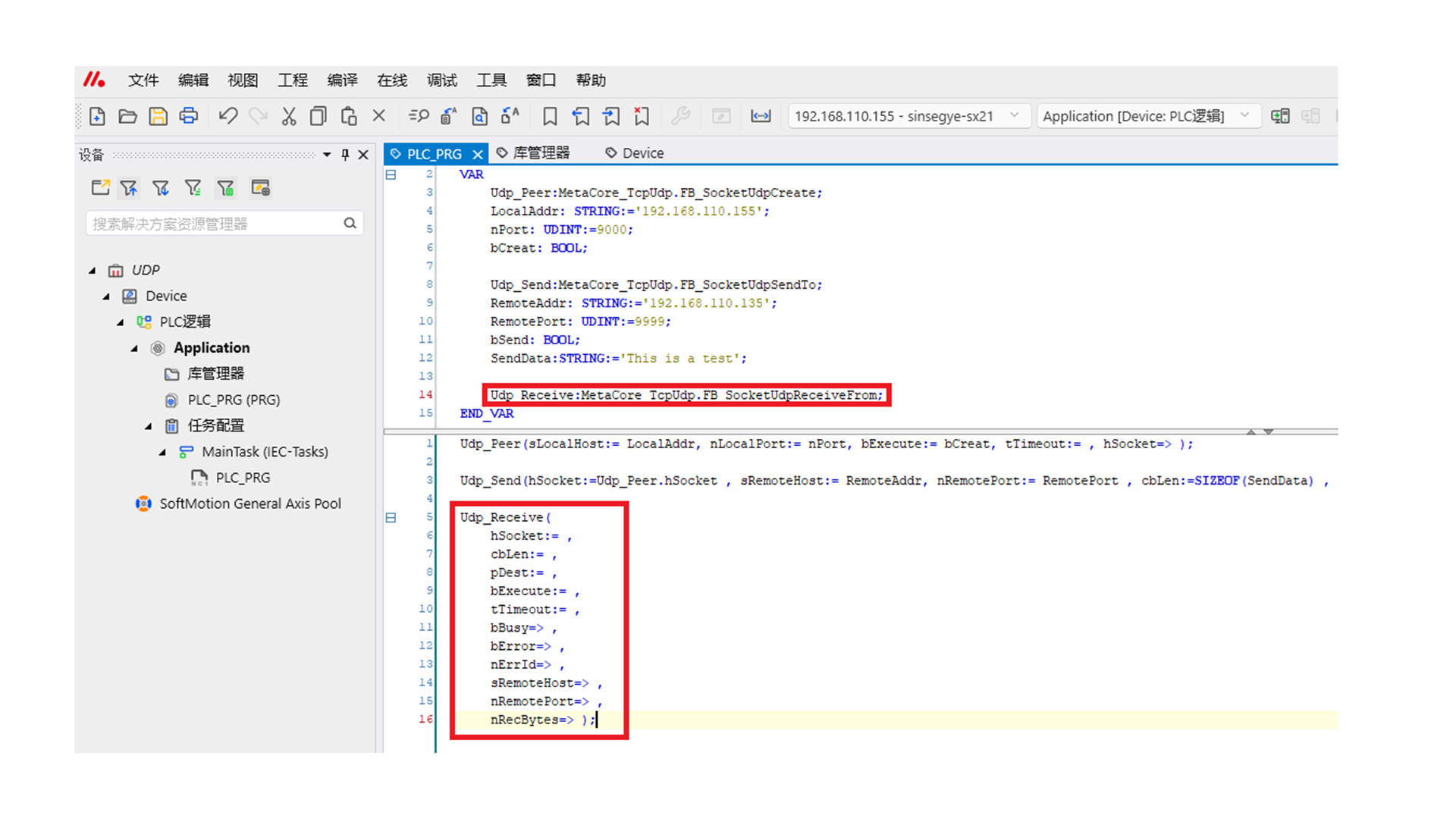

1.鼠标右键使用“输入助手”声明Udp_Receive功能块和调用Udp_Receive功能块。

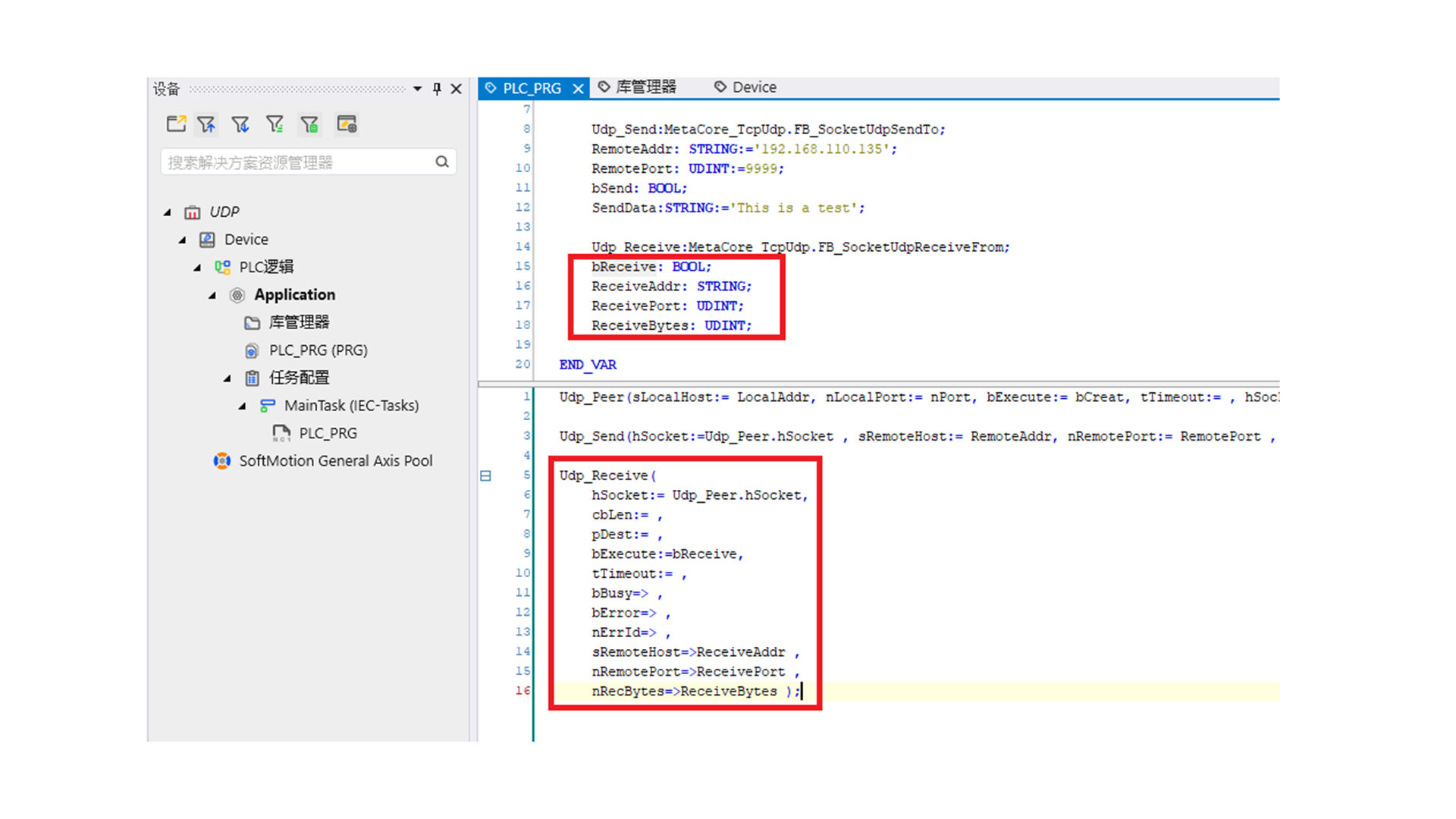

2.新建以下四个变量，并且把Udp_Peer的输出信号hSocket和新建的四个变量传入到Udp_Receive的功能块中。
| 变量名称 | 类型 | 意义 |
|---|---|---|
| bReceive | BOOL | UDP接收数据启动变量 |
| ReceiveAddr | STRING | 发送数据端的IP地址 |
| ReceivePort | UDINT | 发送数据的端口 |
| ReceiveBytes | UDINT | 数据大小 |

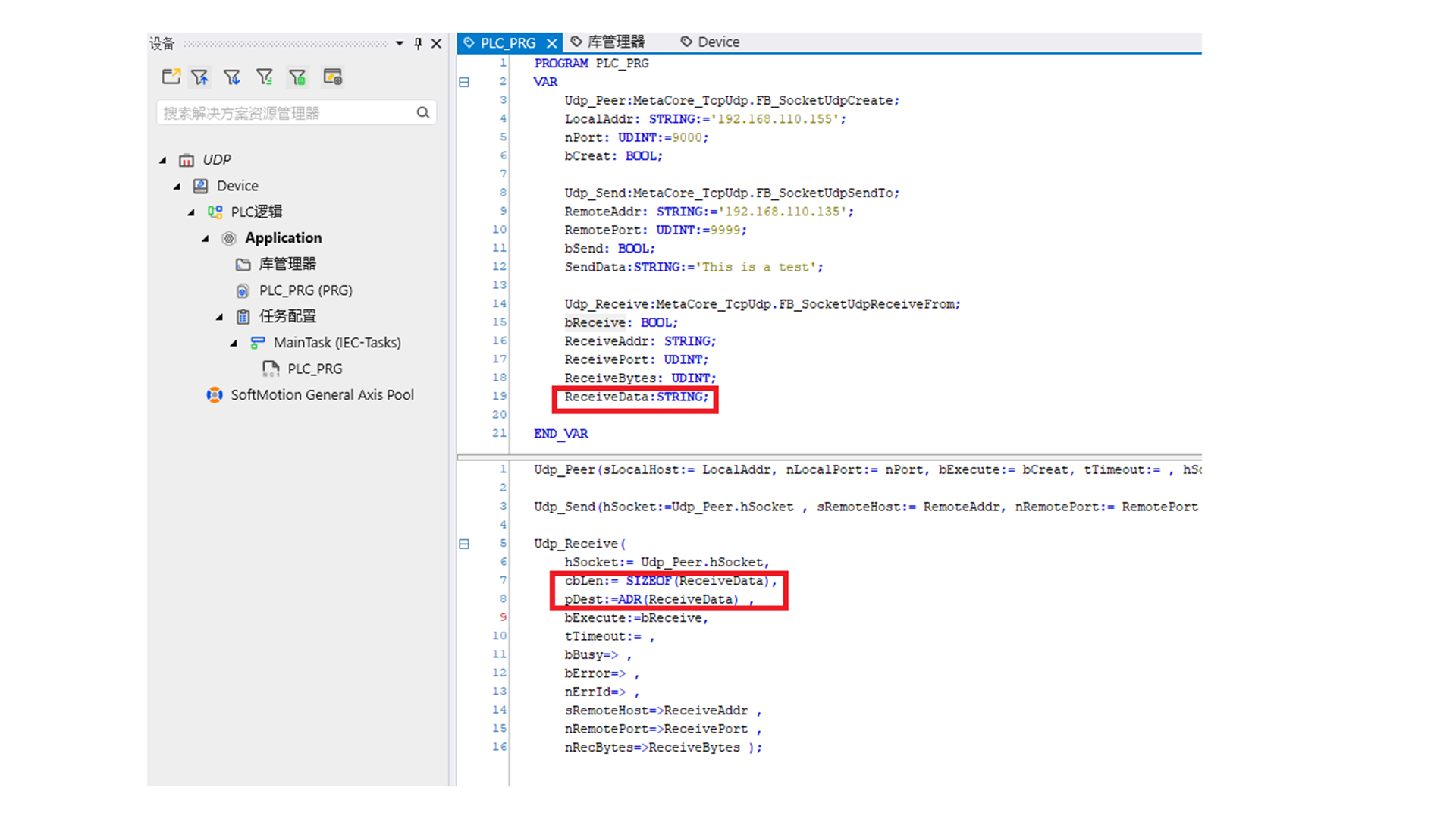

3.新建ReceiveData变量，将ReceiveData指针和字节大小传入到Udp_Receive的输入设定中.
4.选择“Device”—输入工智机IP地址连接工智机。本例为192.168.110.155.
5.点击“登录”
6.登陆后，点击“运行”程序
7.使用个人电脑打开调试工具Socket Tool
8.选择“UDP Client”—“创建”

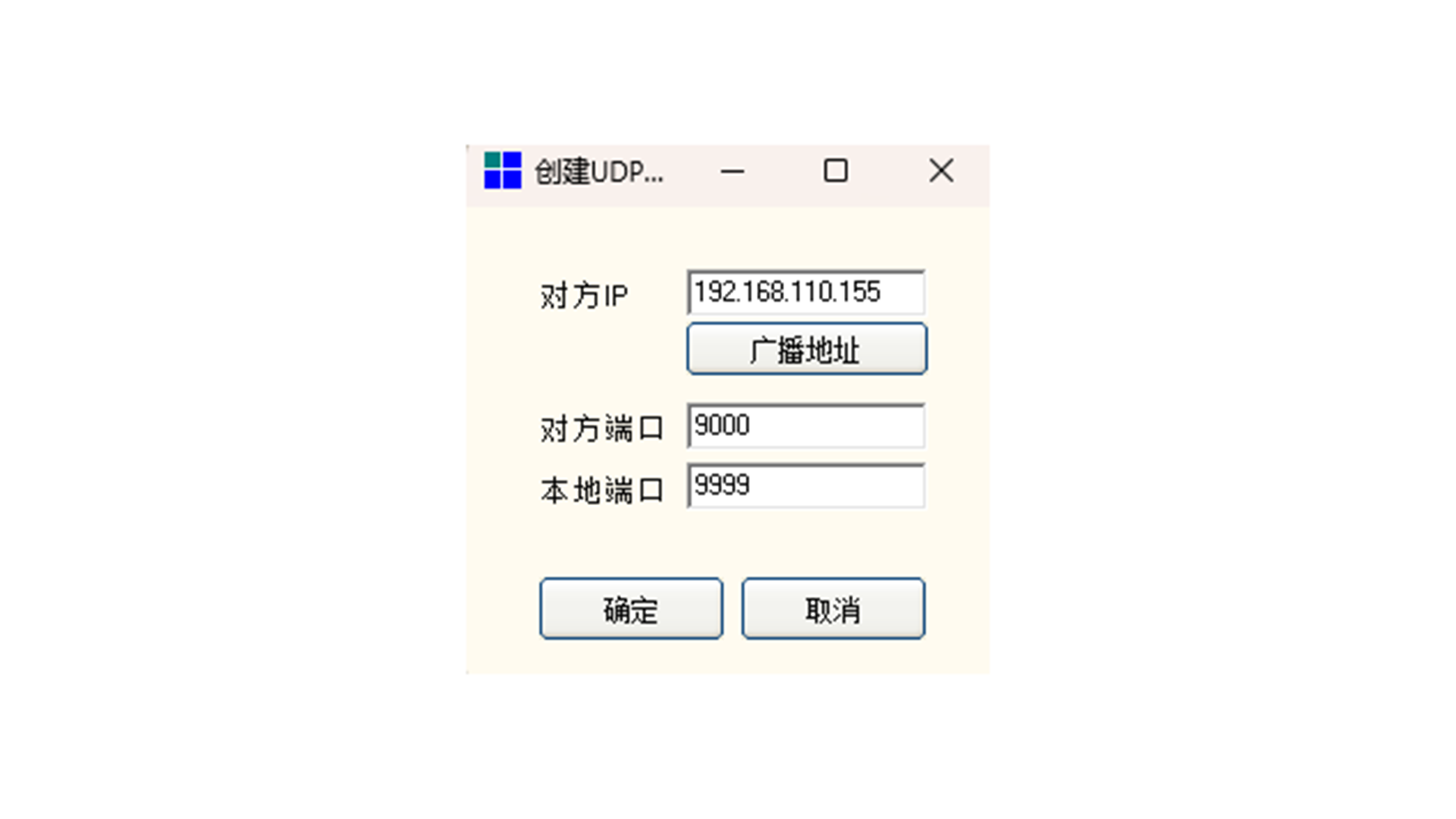

10.设定工智机IP地址、工智机端口，以及本机端口，点击确定。

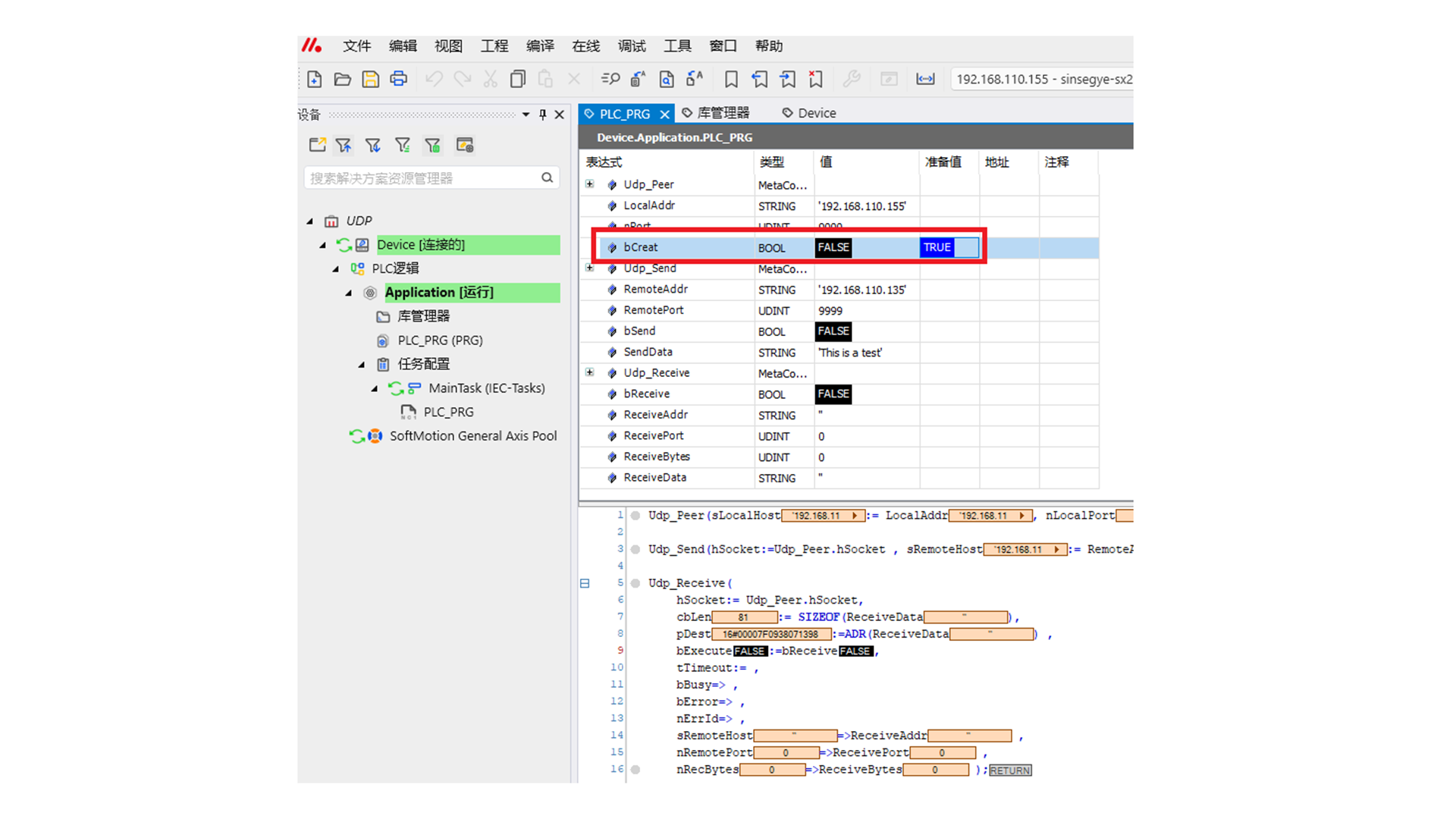

11.将变量bCreat置True，建立UDP Socket。

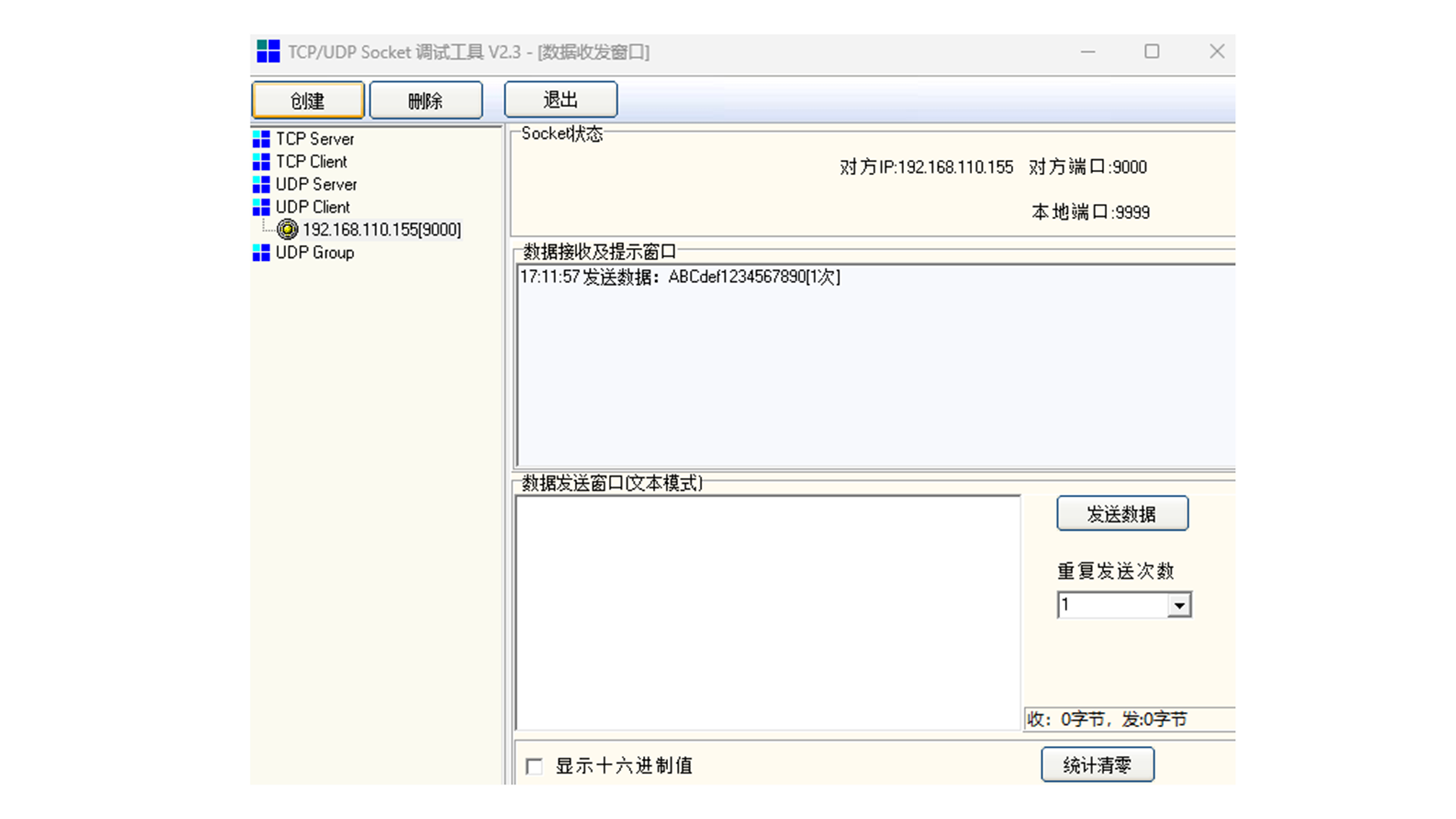

12. 变量bReceive置True，使用Socket Tool发送数据‘ABCdef1234567890’

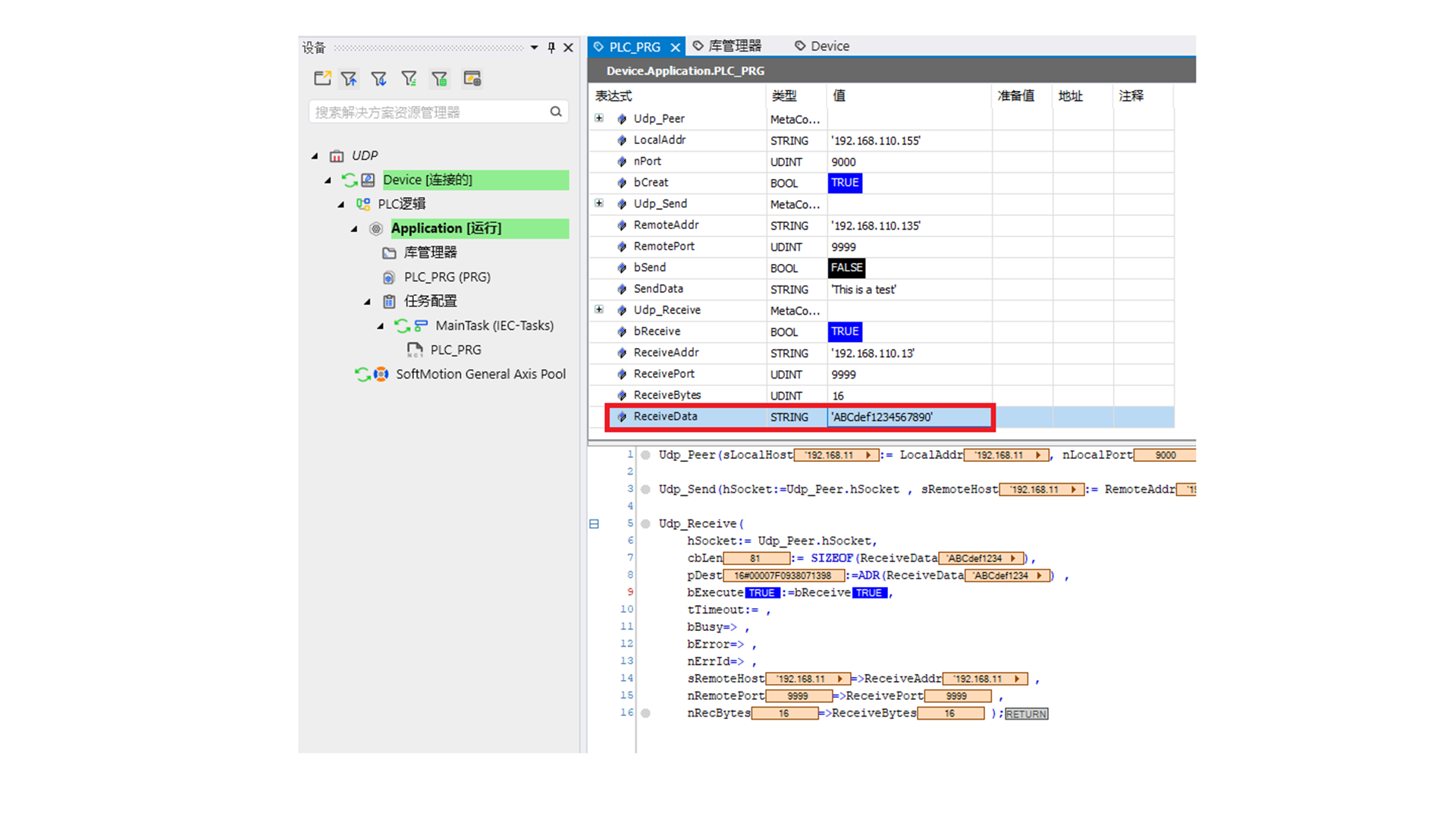

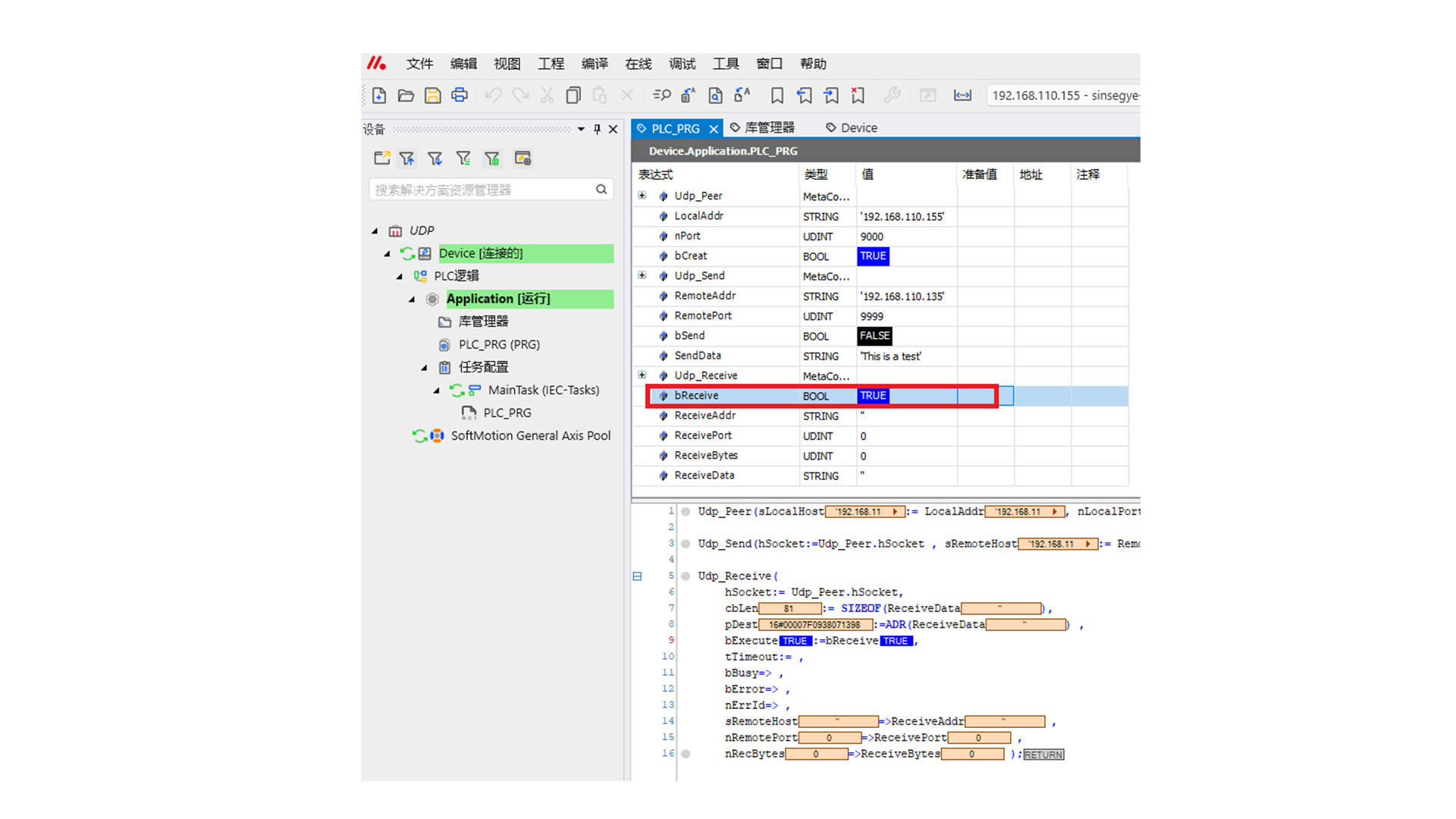

13.查看PLC程序中的ReceiveData，收到数据。
UDP Socket close关闭

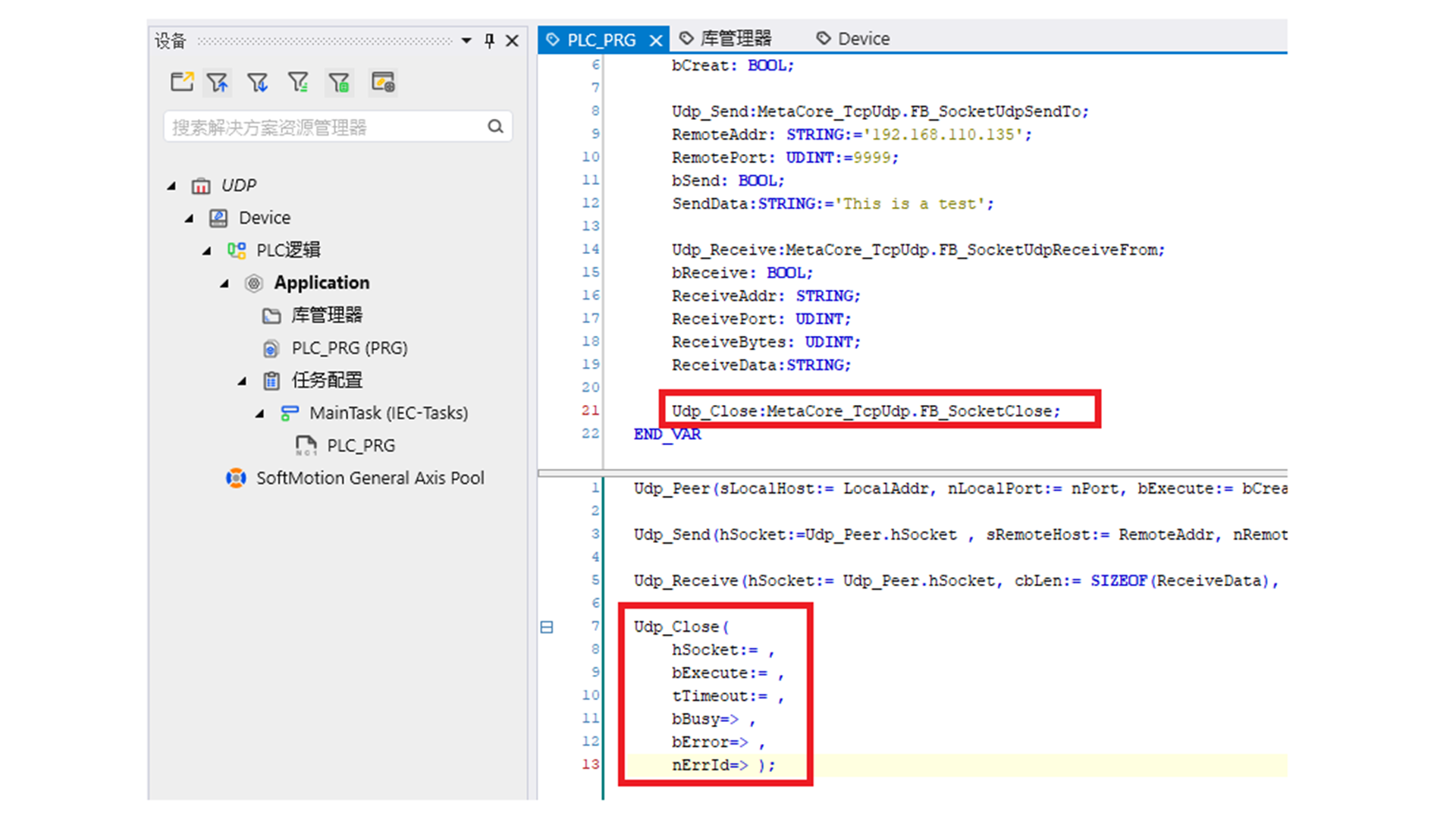

1.鼠标右键使用“输入助手”声明Udp_Close功能块和调用Udp_Close功能块。
2声明执行关闭的变量bClose:BOOL,并将想要关闭的hSocket传入到输入接口中，本例为Udp_Peer.hSocket。
3.选择“Device”—输入工智机IP地址连接工智机。本例为192.168.110.155.
5.点击“登录”
6.登陆后，点击“运行”程序

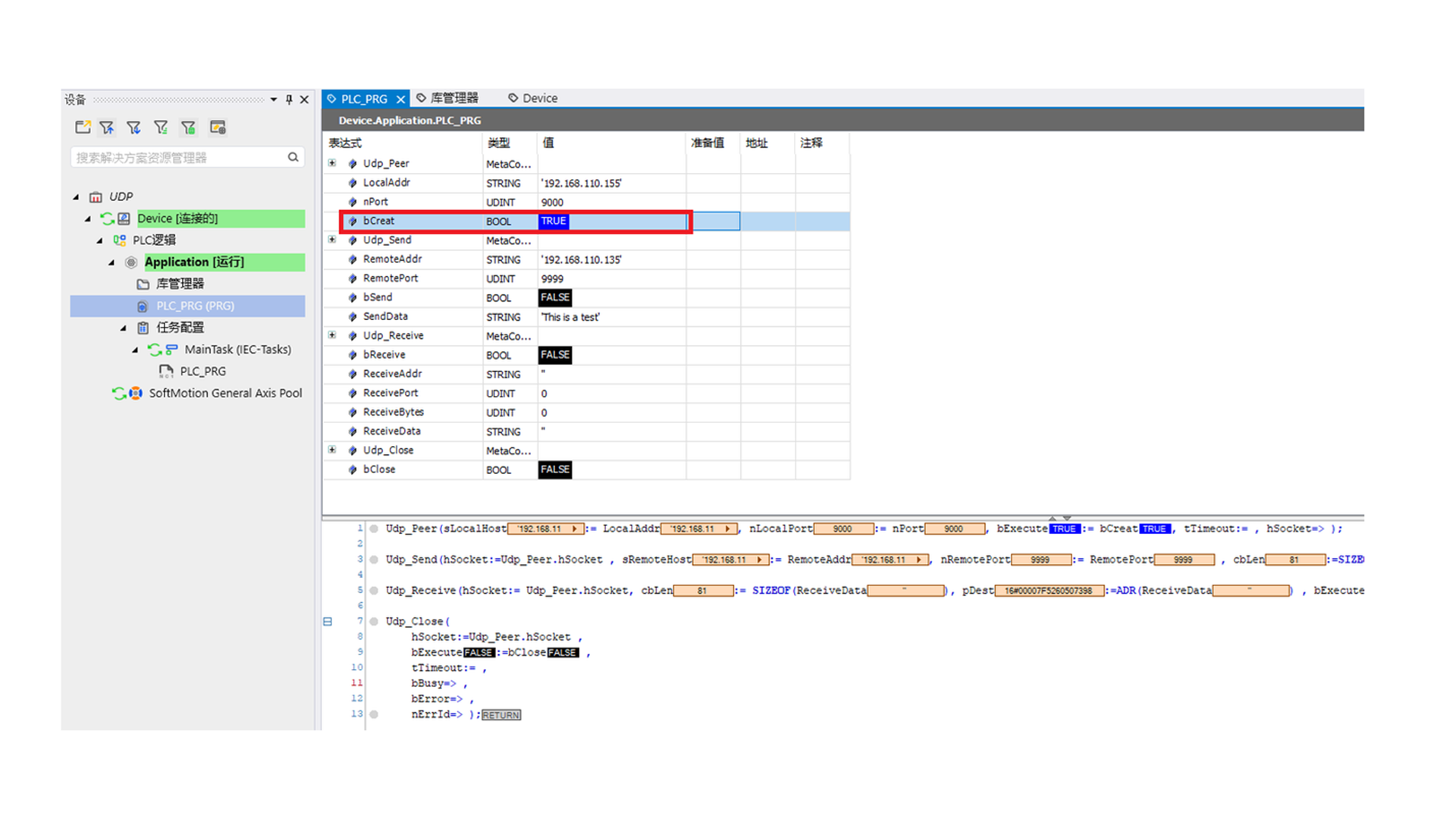

7.将bCreat置True，建立UDP Socket

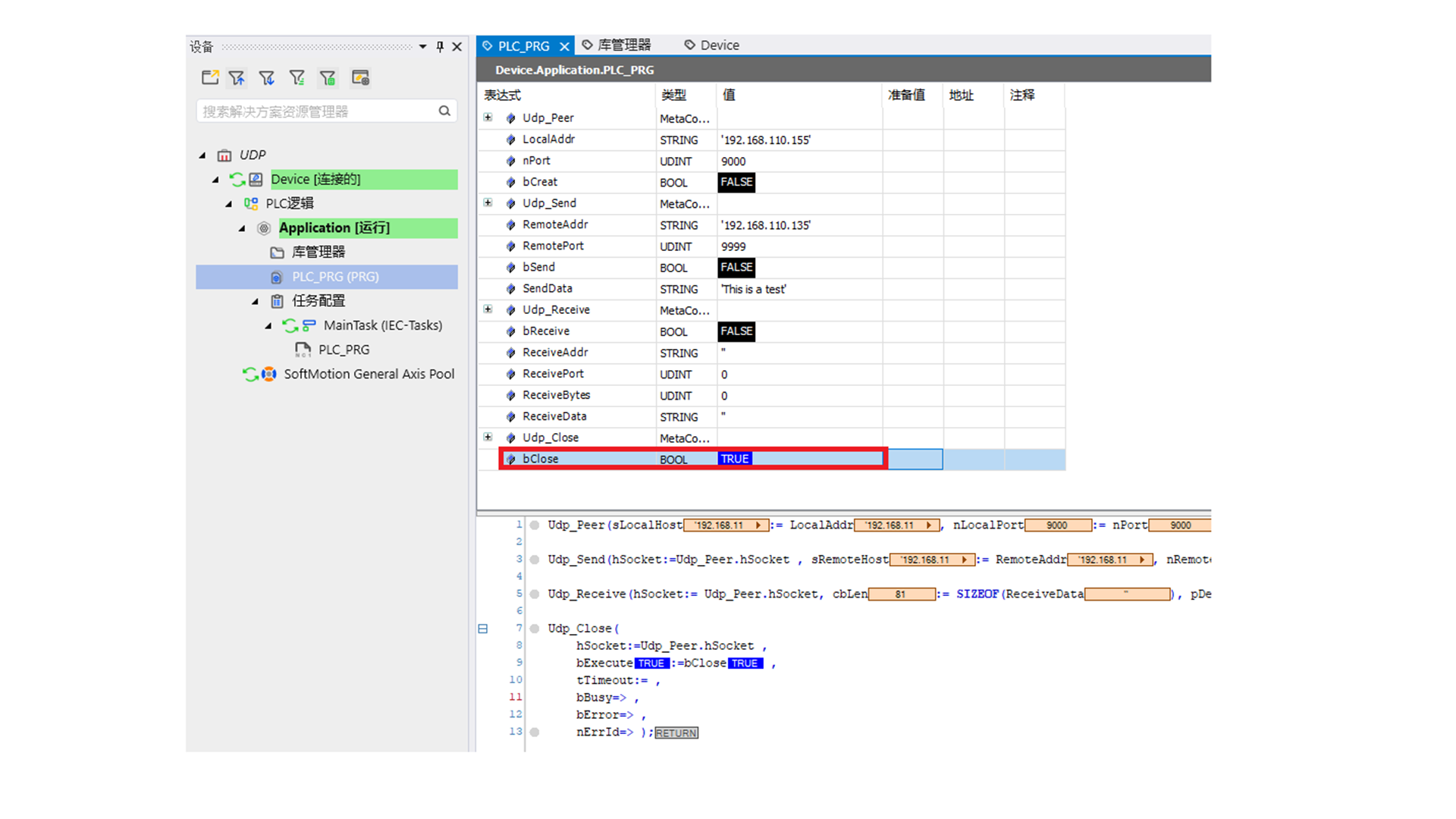

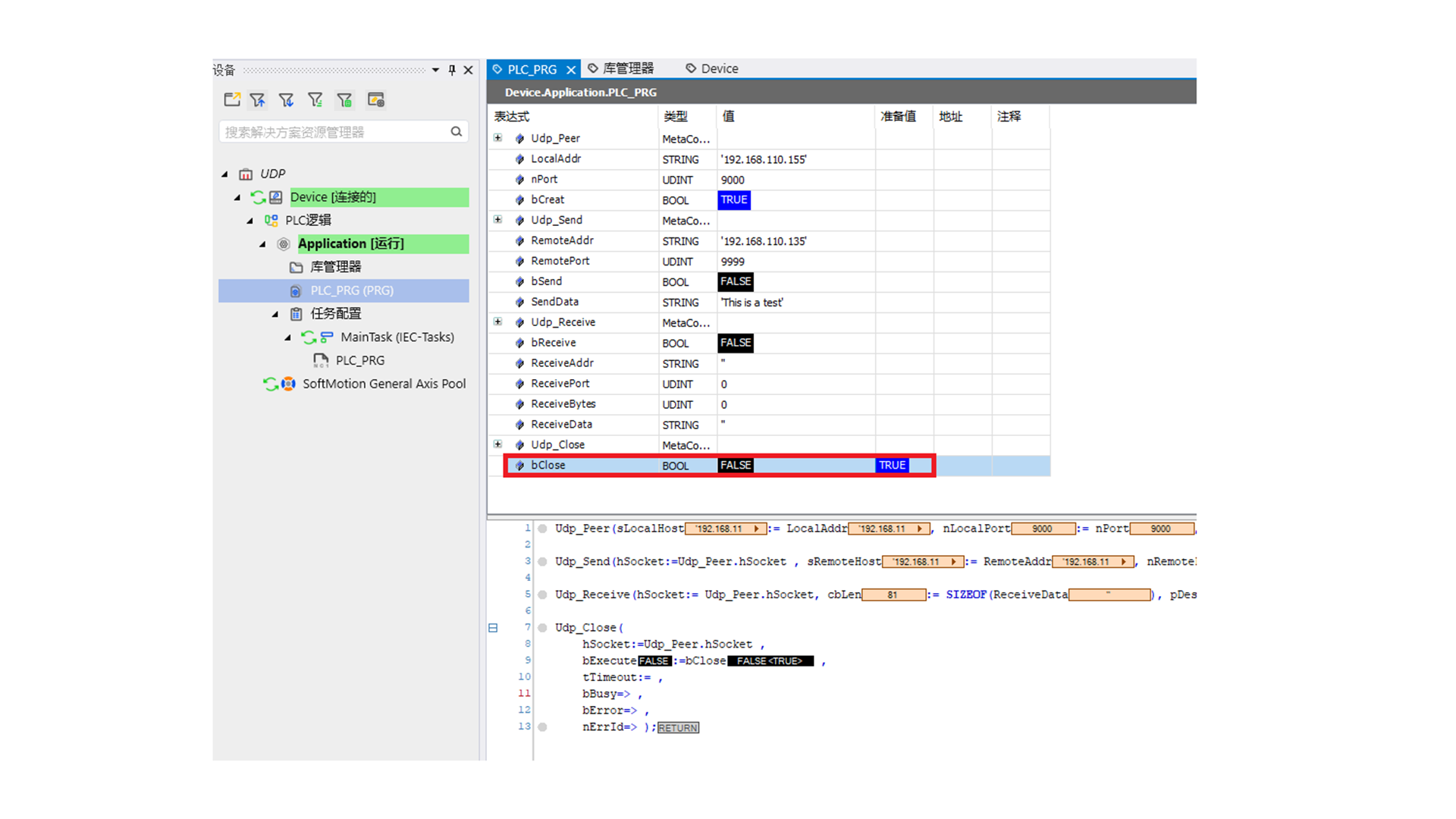

- 将bClose置True，关闭UDP Socket
功能介绍

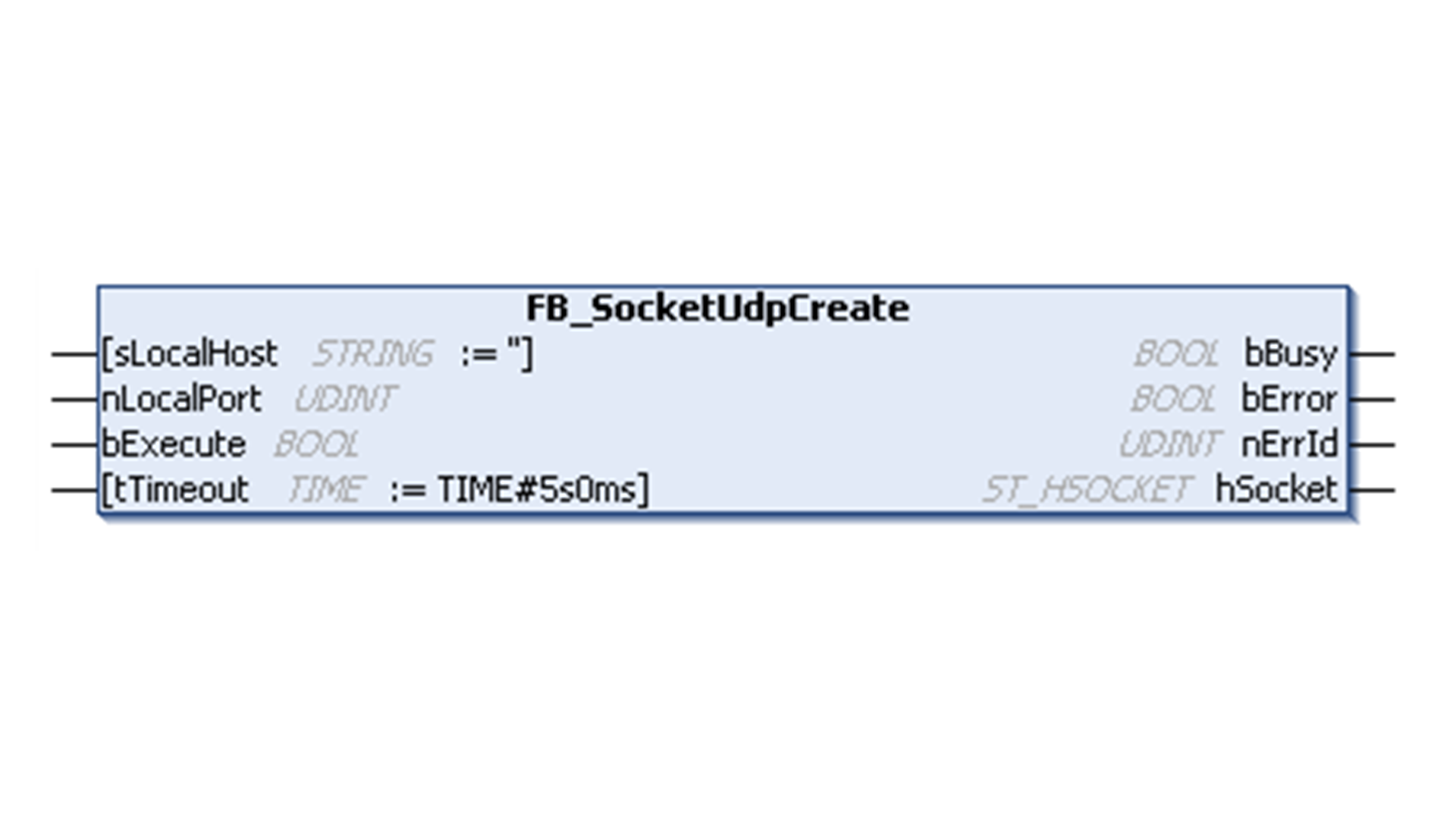

功能块FB_SocketUdpCreate
输入参数
| 参数名 | 类型 | 设定例 | 意义 |
|---|---|---|---|
| sLocalHost | STRING | ‘192.168.110.155’ | 本机IP地址 |
| nLocalPort | UDINT | 9000 | 本机端口 |
| bExecute | BOOL | TRUE | 0→1时，建立UDP Socket |
| tTimeout | TIME | T#5S | 超时时间，默认5s |
输出参数
| 参数名 | 类型 | 意义 |
|---|---|---|
| bBusy | BOOL | 是否在执行中 |
| bError | BOOL | 是否发送错误 |
| nErrId | UDINT | 错误代码 |
| hSocket | ST_HSOCKET | 建立的Socket信息 |

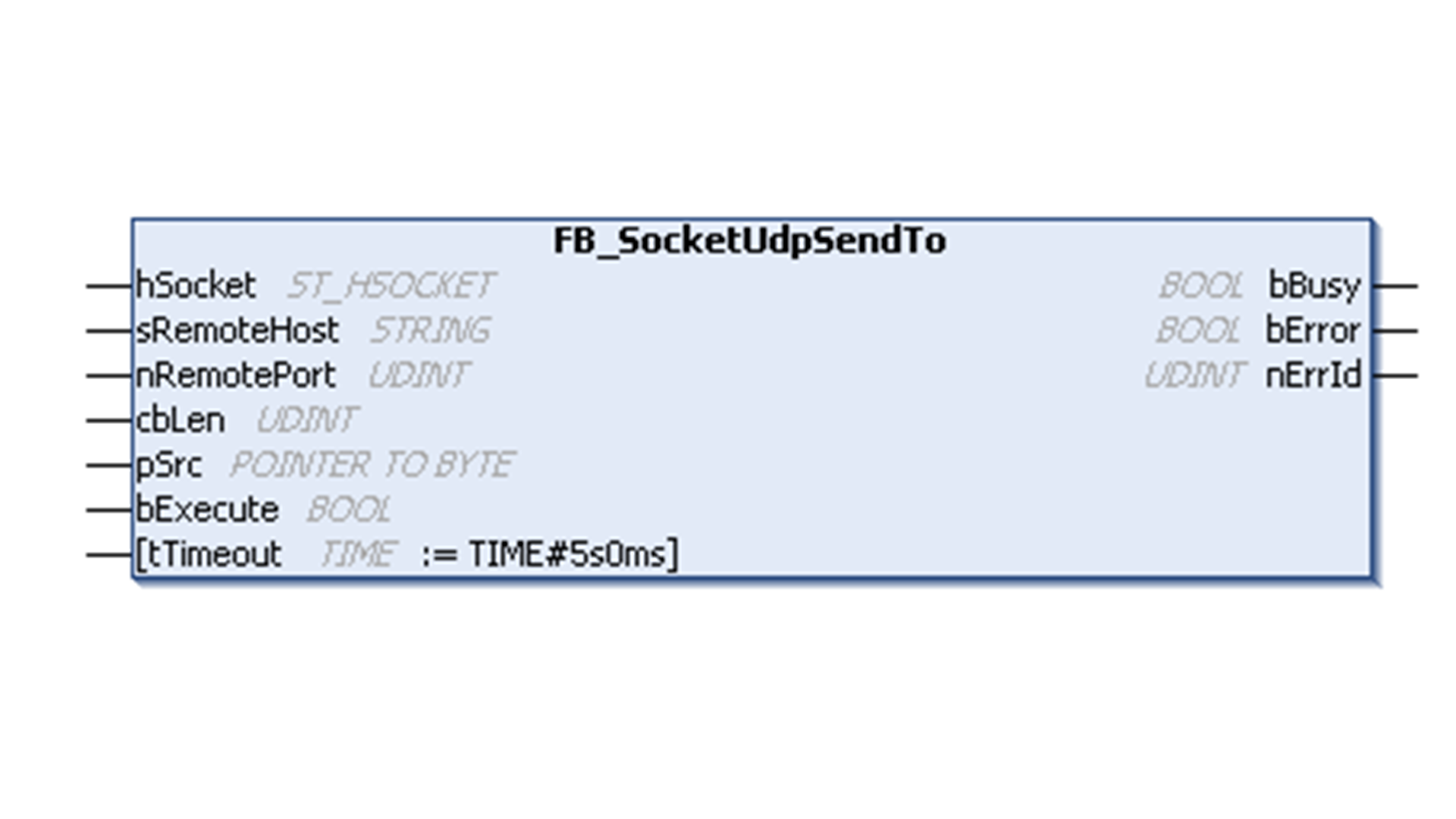

功能块FB_SocketUdpSendTo
输入参数
| 参数名 | 类型 | 设定例 | 意义 |
|---|---|---|---|
| hSocket | ST_HOCKET | FB_SocketUdpCreate.hSocket | 已建立的Socket |
| sRemoteHost | STRING | '192.168.110.135' | 接收数据到的IP地址 |
| nRemotePort | UDINT | 9990 | 接收数据到的端口 |
| cbLen | UDINT | SIZEOF(data) | 发送数据的大小 |
| pSrc | POINTER TO BYTE | ADR(data) | 发送数据的内容 |
| bExecute | BOOL | TRUE | 0→1时，发送数据 |
| tTimeout | TIME | T#5S | 超时时间，默认5s |
输出参数
| 参数名 | 类型 | 意义 |
|---|---|---|
| bBusy | BOOL | 是否在执行中 |
| bError | BOOL | 是否发送错误 |
| nErrId | UDINT | 错误代码 |

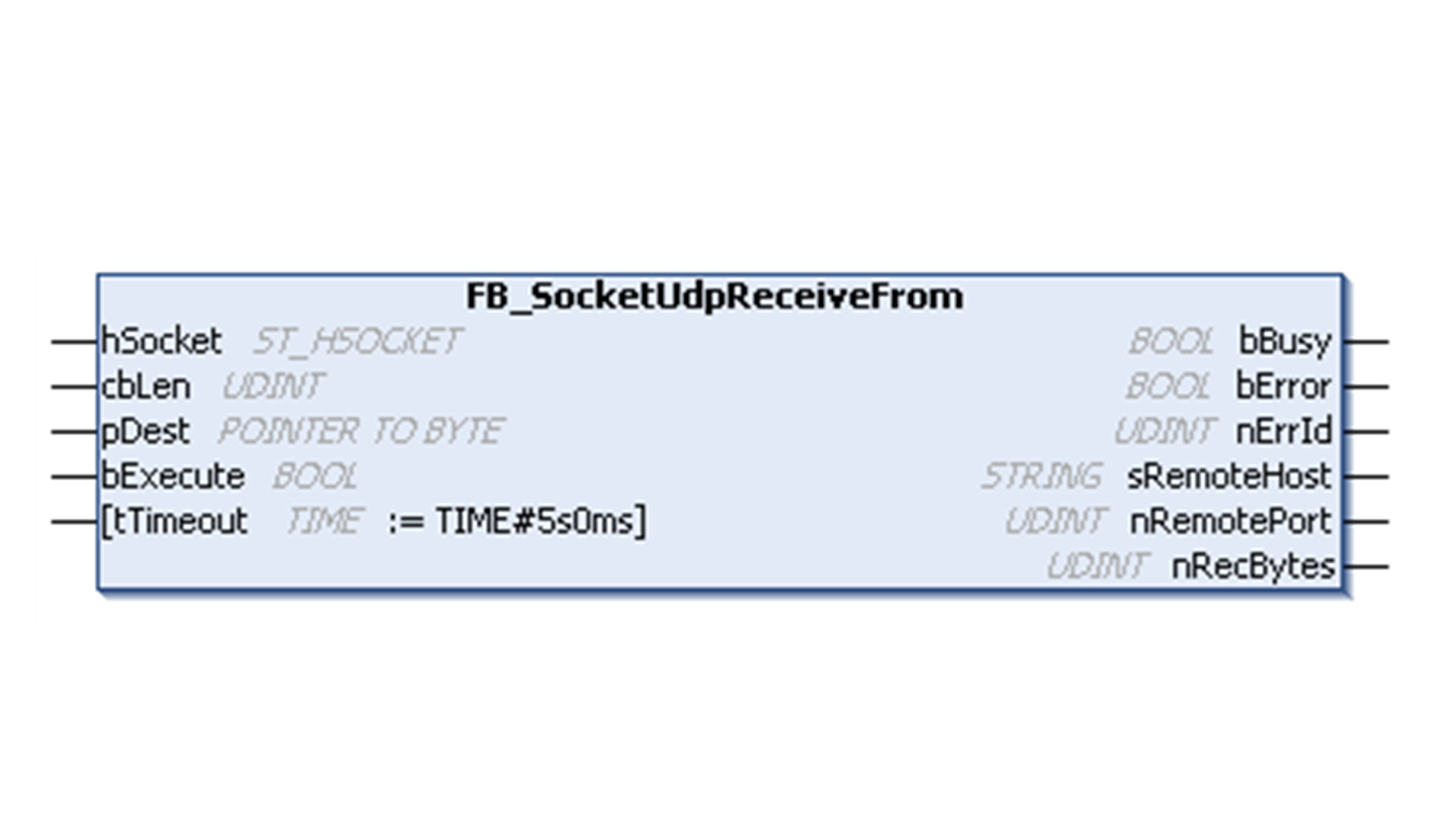

3.功能块FB_SocketUdpReceiveFrom
输入参数
| 参数名 | 类型 | 设定例 | 意义 |
|---|---|---|---|
| hSocket | ST_HOCKET | FB_SocketUdpCreate.hSocket | 已建立的Socket |
| cbLen | UDINT | SIZEOF(Rdata) | 接收存储数据的大小 |
| pDest | POINTER TO BYTE | ADR(Rdata) | 接收存储数据的地址 |
| bExecute | BOOL | TRUE | 0→1时，接收数据 |
| tTimeout | TIME | T#5S | 超时时间，默认5s |
输出参数
| 参数名 | 类型 | 意义 |
|---|---|---|
| bBusy | BOOL | 是否在执行中 |
| bError | BOOL | 是否发送错误 |
| nErrId | UDINT | 错误代码 |
| sRemoteHost | STRING | 远程发送数据方的IP地址 |
| nRemotePort | UDINT | 远程发送数据方的端口 |
| nRecBytes | UDINT | 接收数据的大小 |

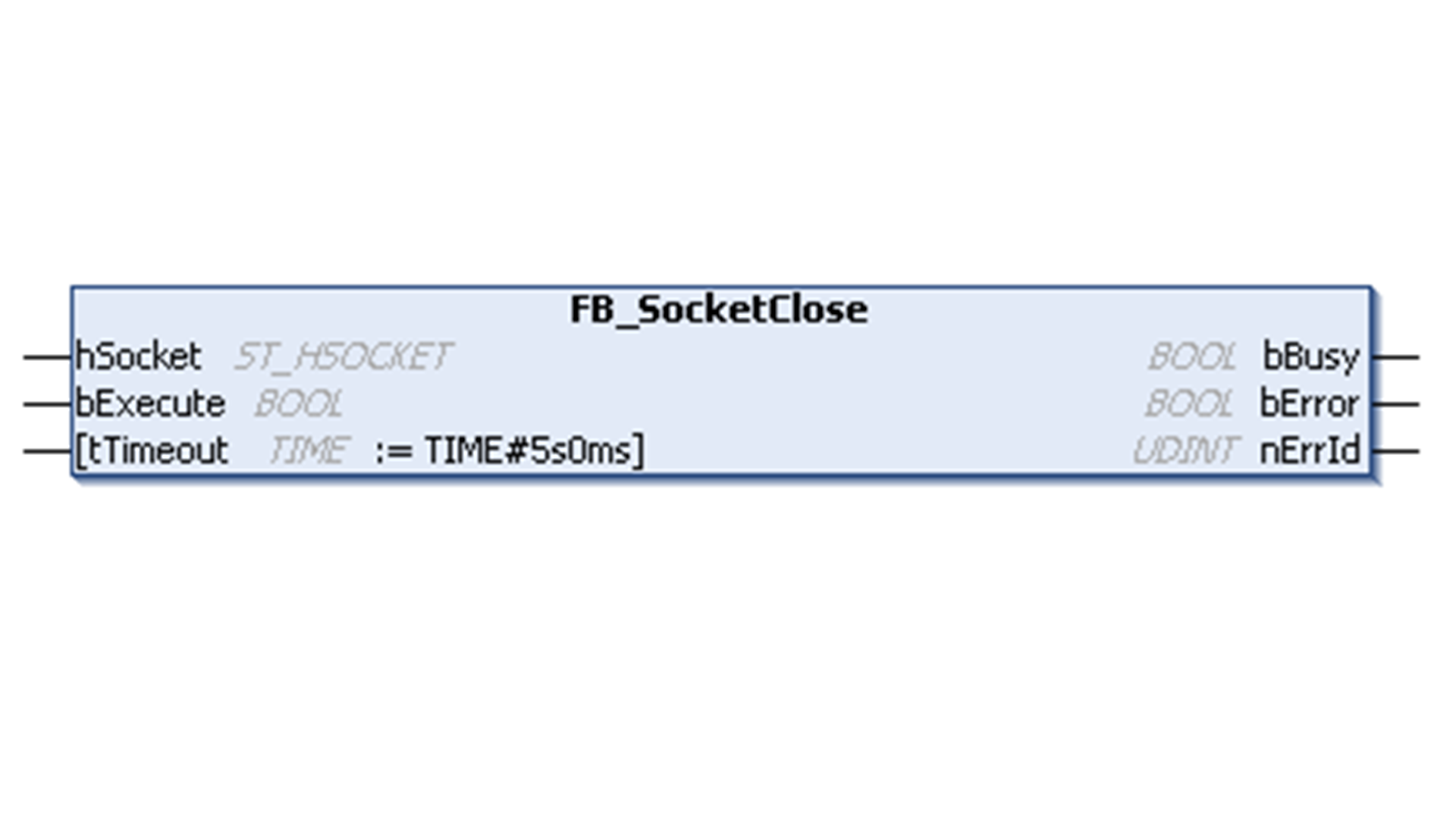

4.功能块FB_SocketClose
输入参数
| 参数名 | 类型 | 设定例 | 意义 |
|---|---|---|---|
| hSocket | ST_HOCKET | FB_SocketUdpCreate.hSocket | 已建立的Socket |
| bExecute | BOOL | TRUE | 0→1时，关闭Socket |
| tTimeout | TIME | T#5S | 超时时间，默认5s |
输出参数
| 参数名 | 类型 | 意义 |
|---|---|---|
| bBusy | BOOL | 是否在执行中 |
| bError | BOOL | 是否发送错误 |
| nErrId | UDINT | 错误代码 |
