ACP ST语言功能块操作手册
概述
客户端通过使用Acp库文件，使用ST语言功能块对已安装有ACP功能的工控机进行变量的读写。
连接拓扑图：
下表概述了各个产品组件
| 产品组件 | 描述说明 |
|---|---|
| DeviceManager_0.0.1.9 | 插件管理器 |
| AcpServer.projectarchive | PLC服务端工程存档 |
| AcpClient.projectarchive | PLC客户端工程存档 |
| SF1000_ACPBaseLibs_1.0.1.0 | PLC库文件 |
| SF1000_AcpSymbol_1.0.1.1 | PLC库文件 |
安装卸载
安装要求
-
中科时代出厂的工智机的自带系统；
-
个人电脑可以访问互联网；
安装过程
1、服务端工智机安装acpplcaccess.deb组件

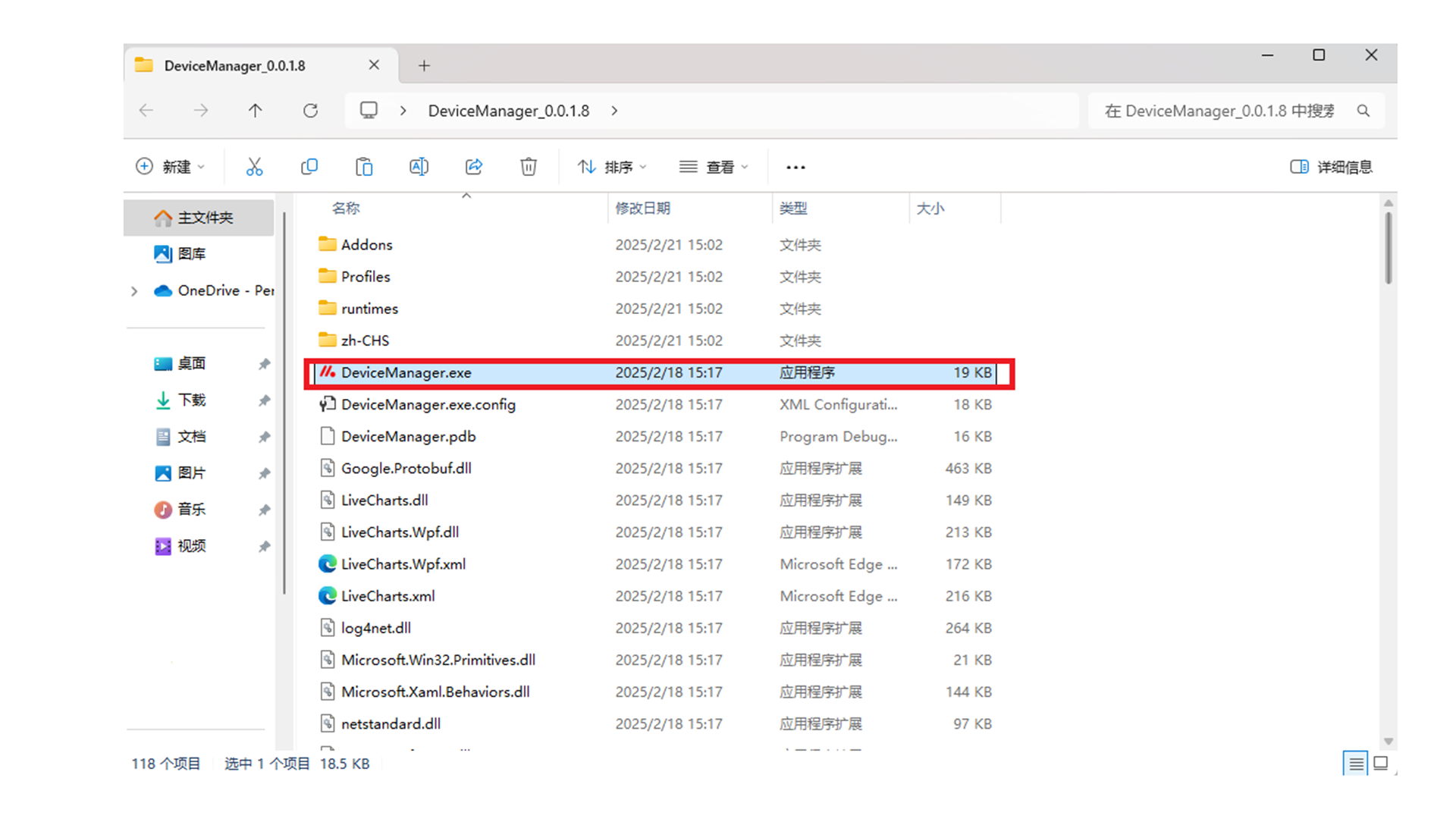

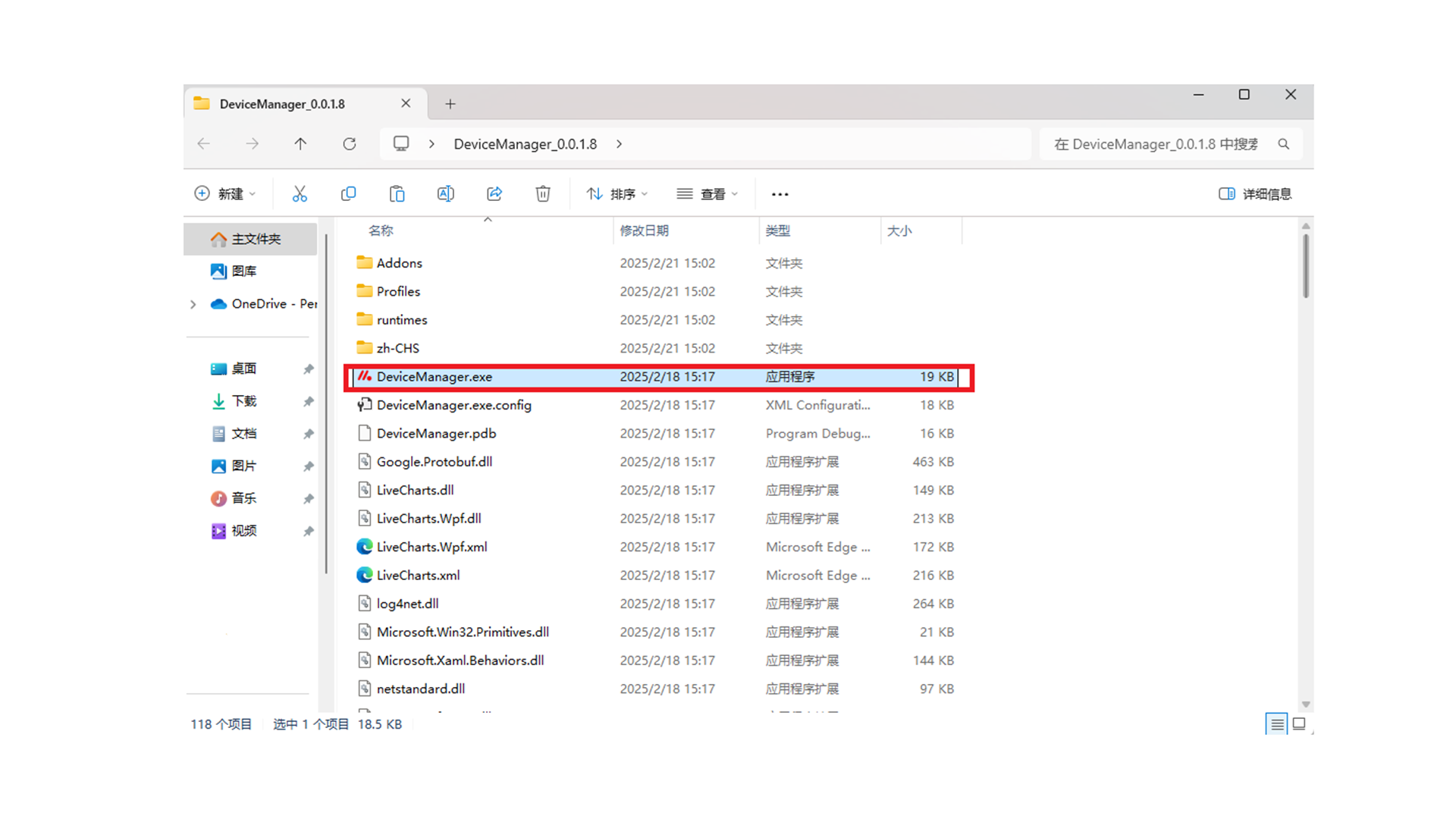

1.打开Device Manager软件

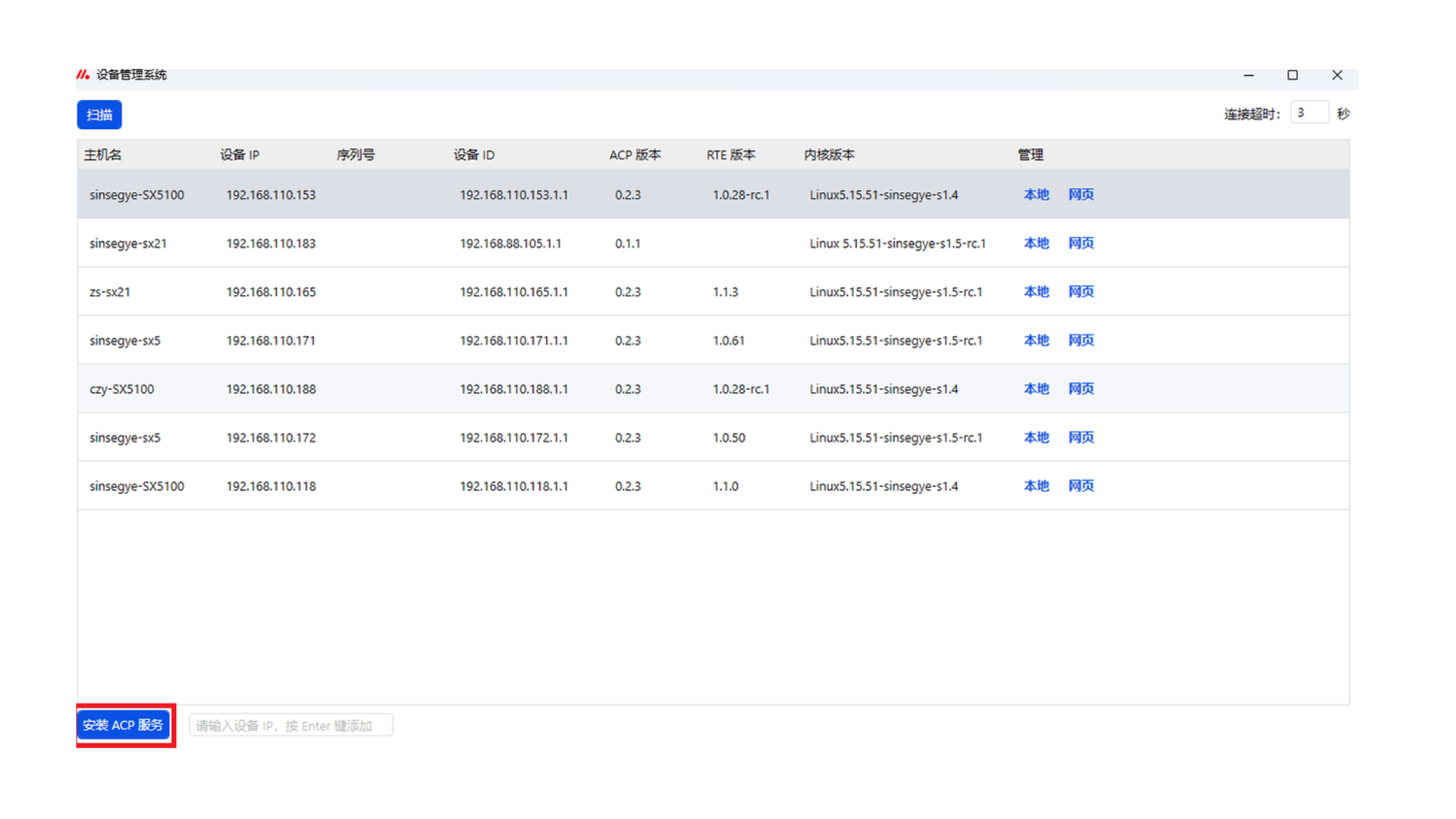

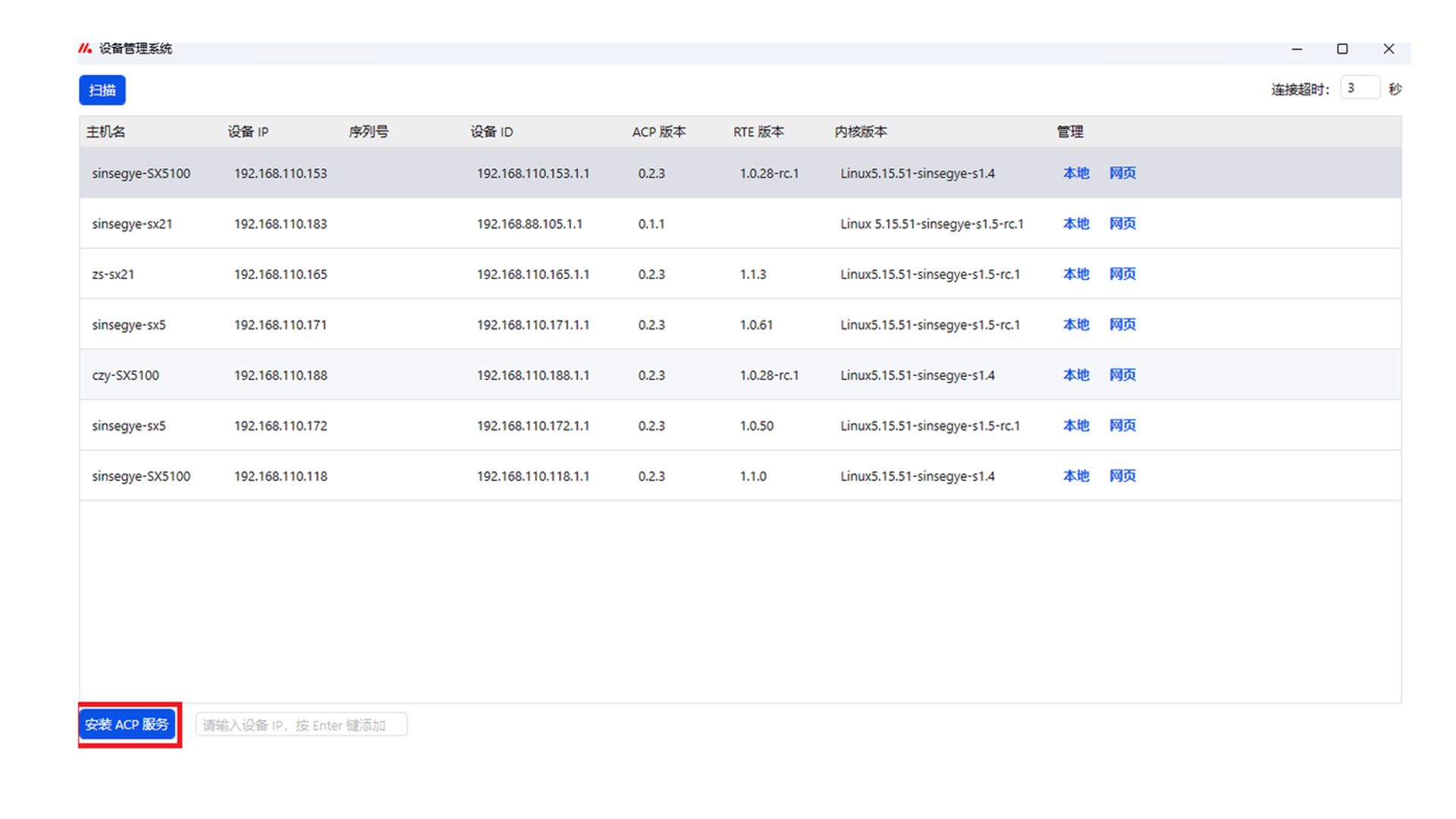

2.初次使用，需要安装ACP通讯服务。点击左下角“安装ACP服务”。

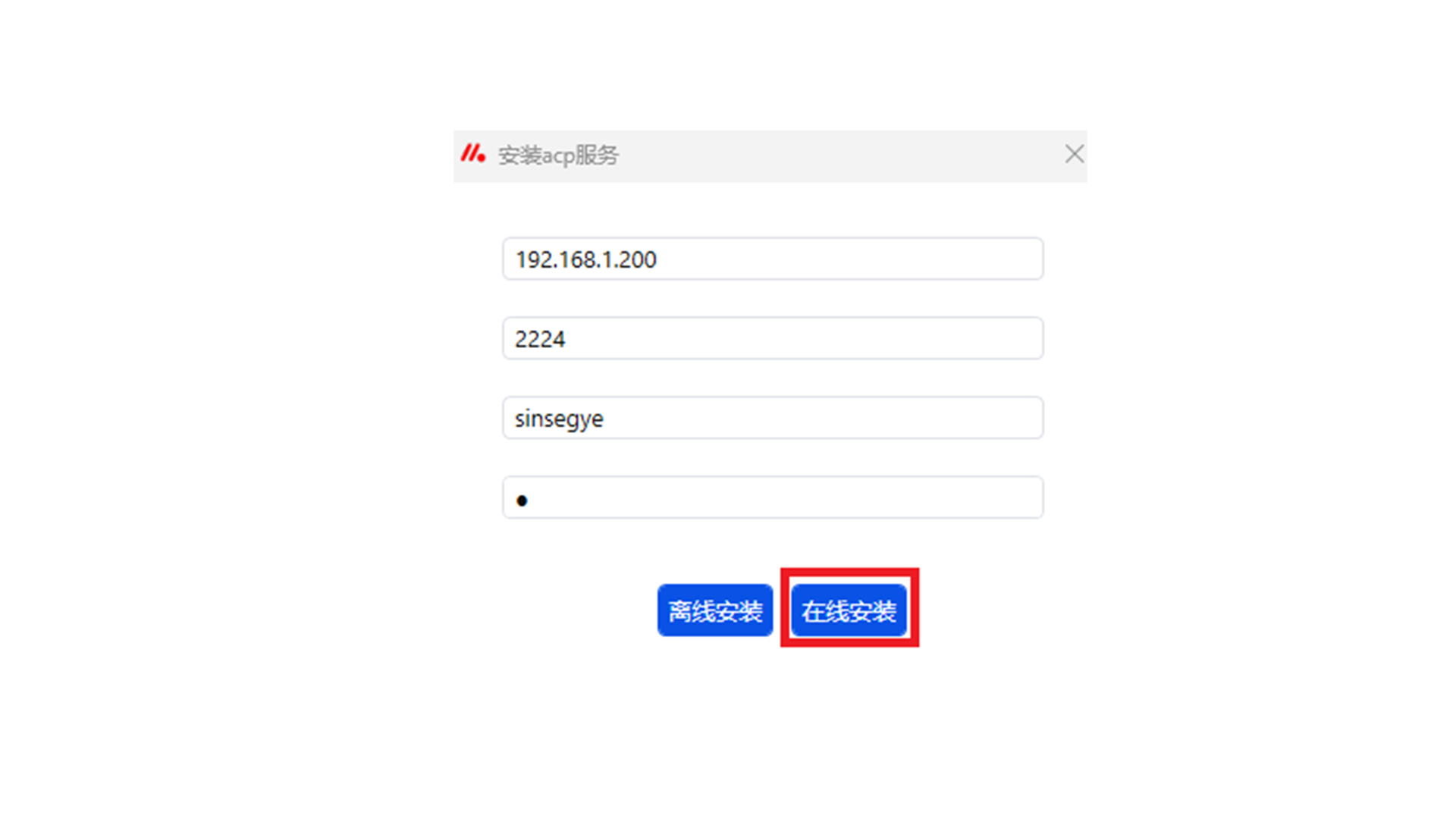

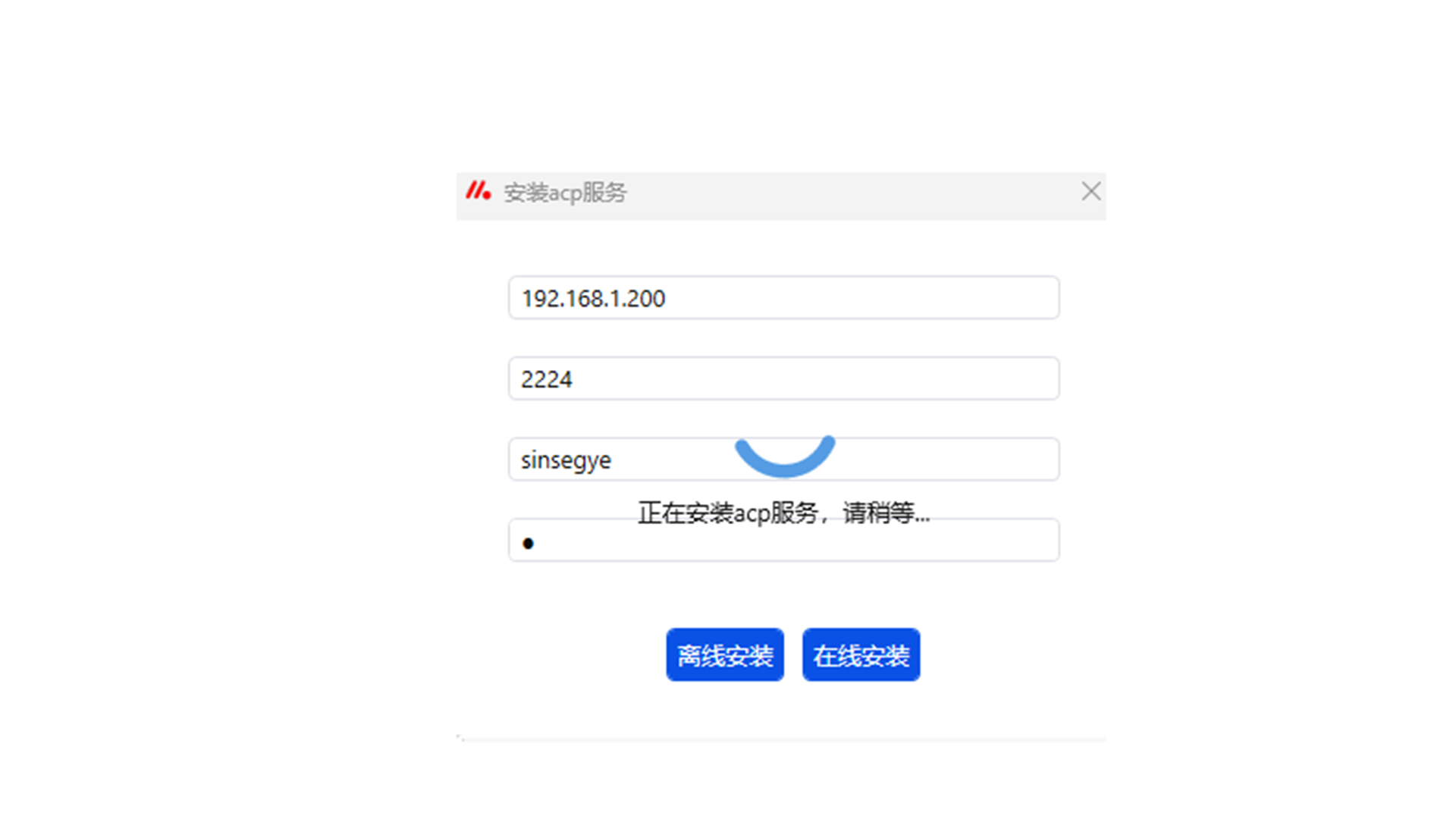

3.输入工智机固定IP地址、端口、用户名和密码后，点击“在线安装”。
| IP地址 | 192.168.1.200 |
|---|---|
| 端口 | 2224 |
| 用户名 | sinsegye |
| 密码 | 1 |
等待安装完成。

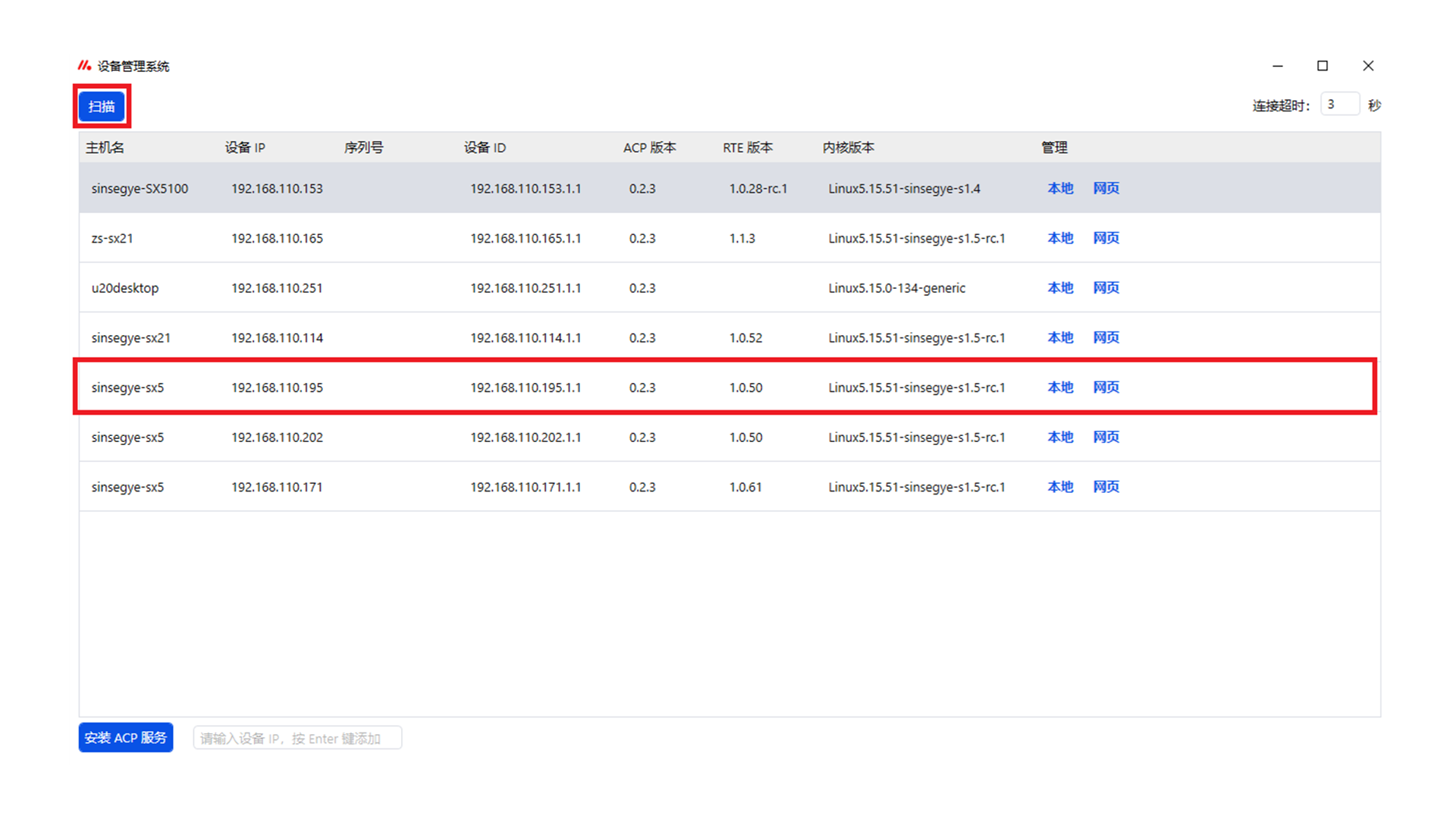

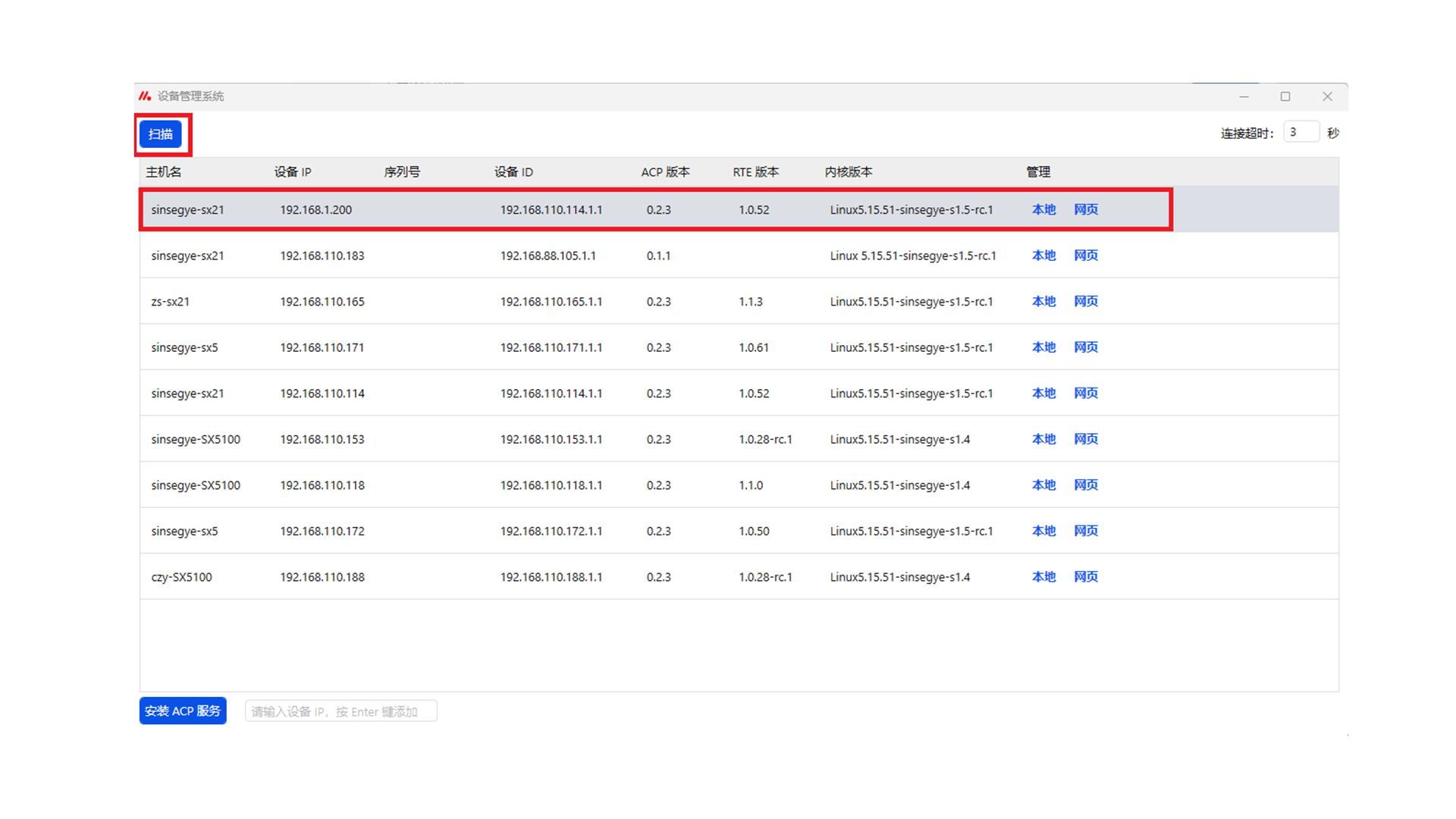

4.安装完成后，点击“扫描”，即可扫描出固定网口192.168.1.200连接的工智机。

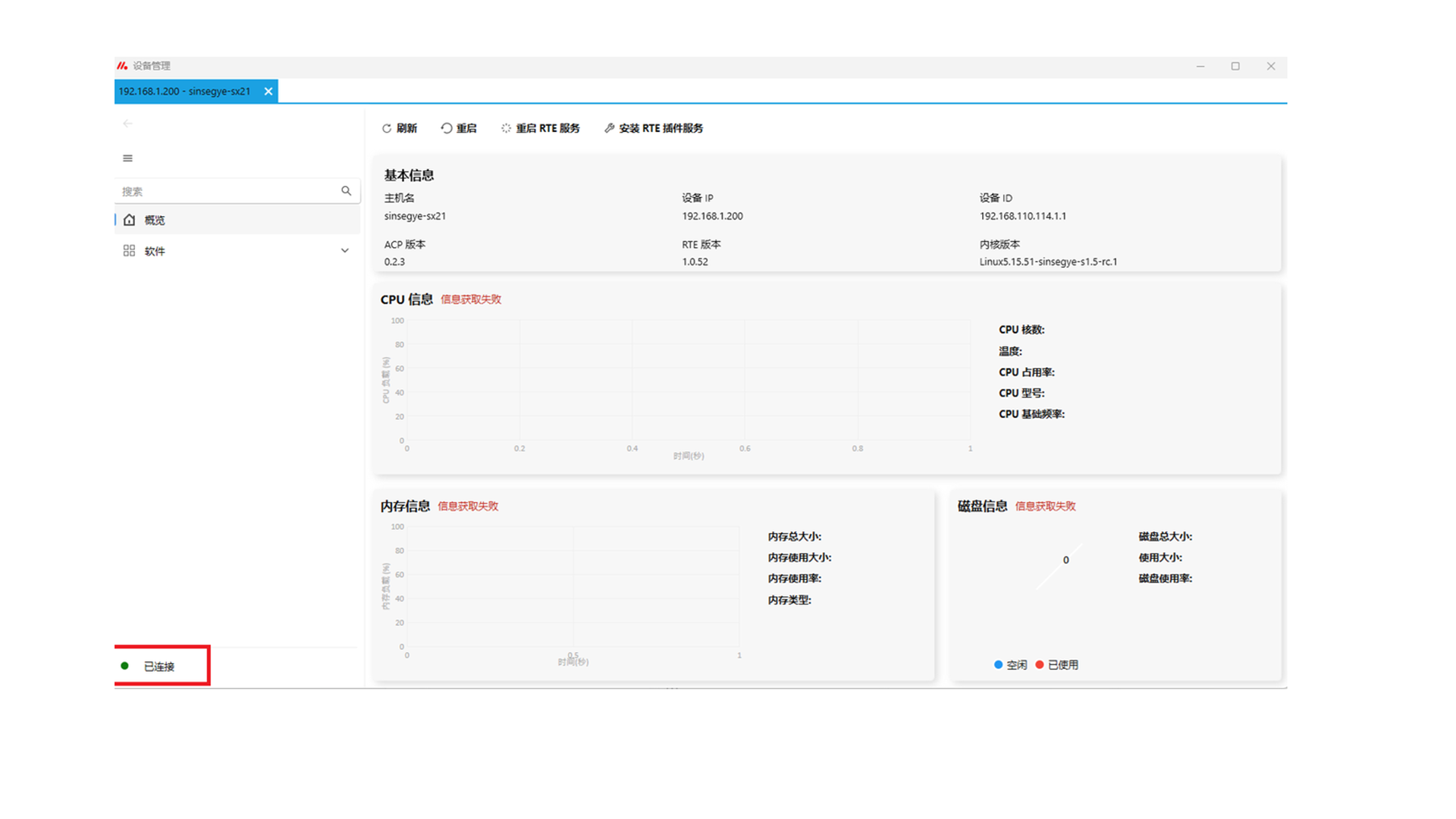

点击进入工智机后，左下角显示“已连接”状态。

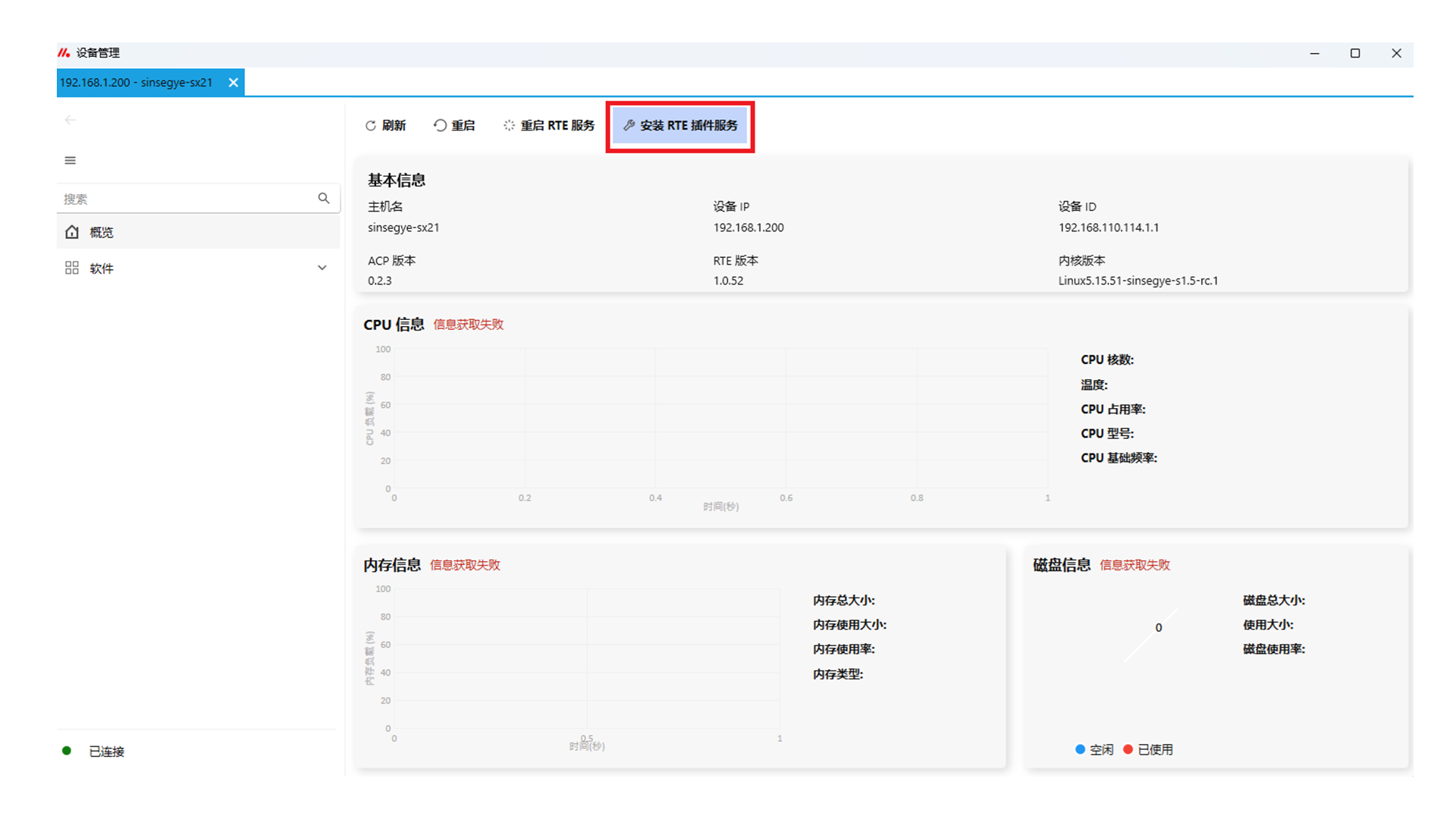

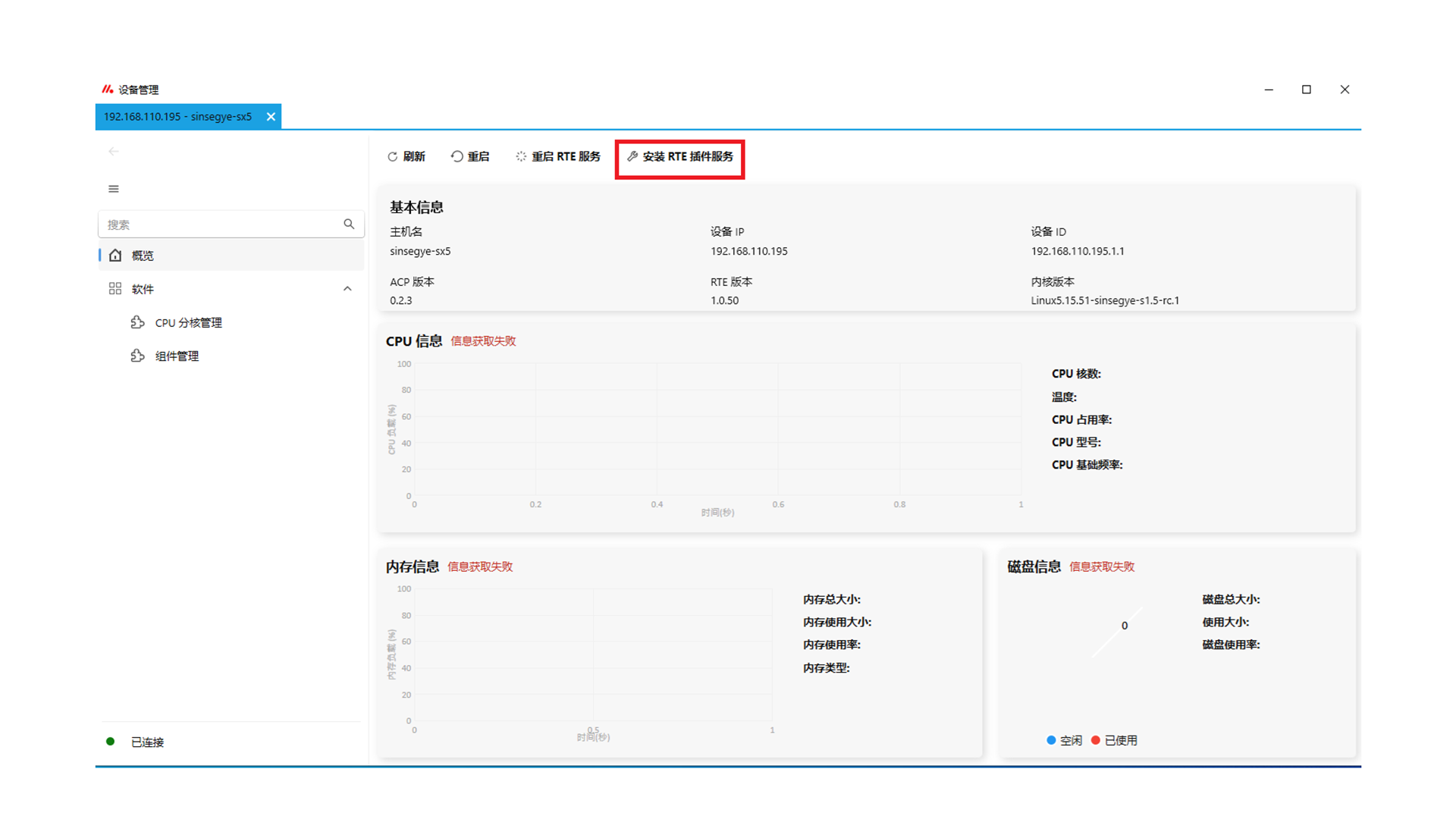

5.点击“安装RTE插件服务”

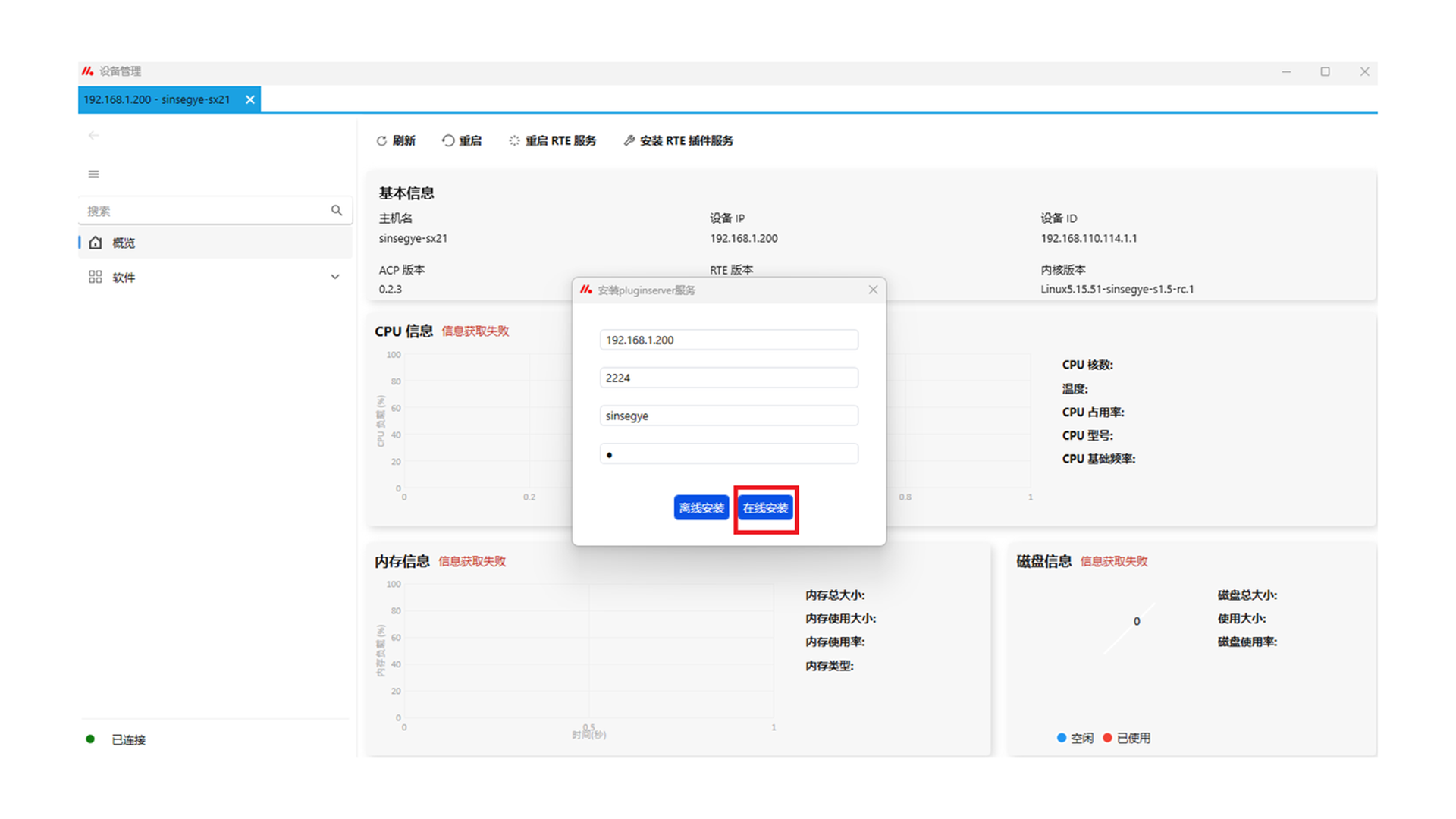

6.输入用户名：sinsegye，密码：1，点击“在线安装”

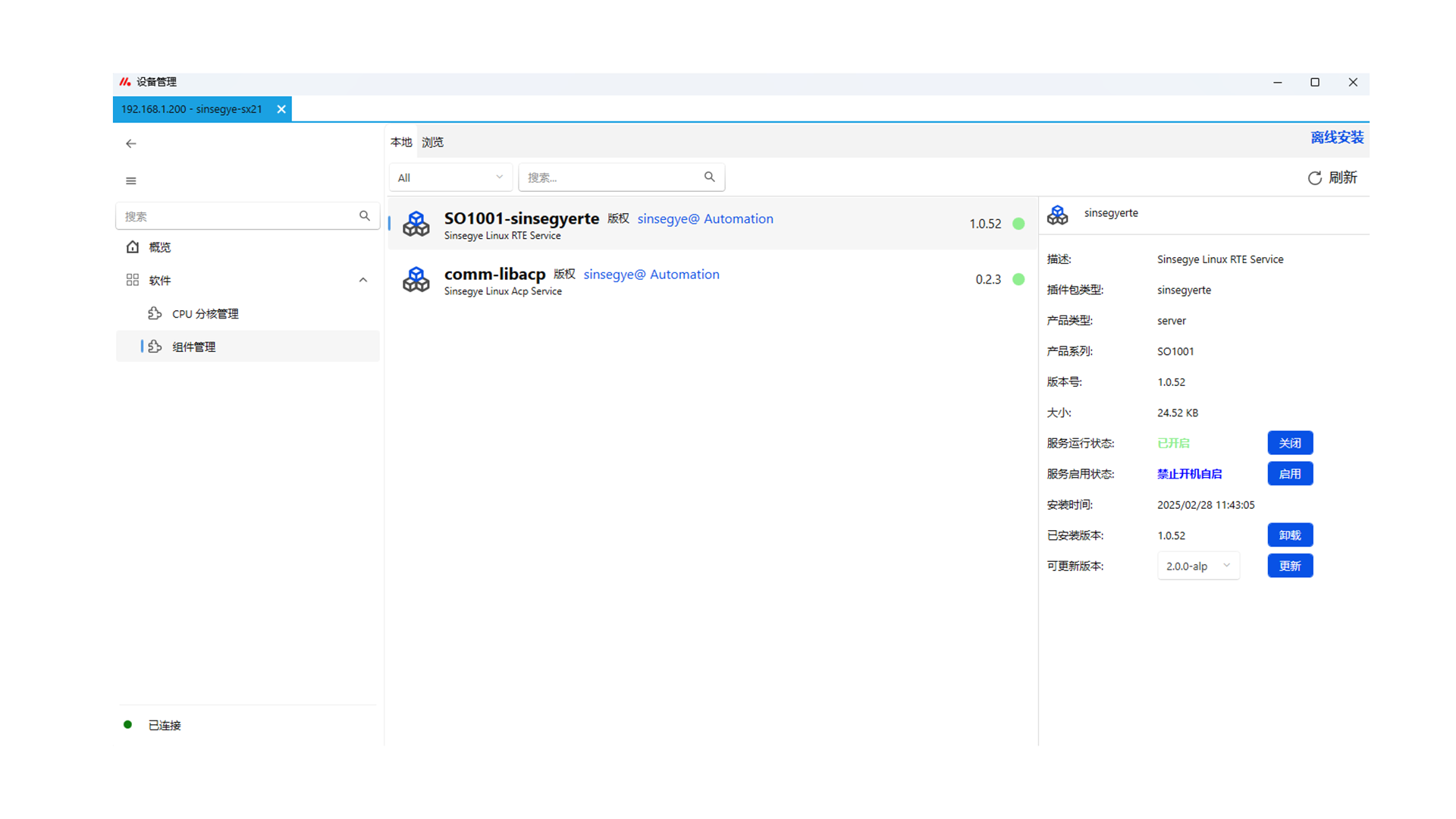

7.安装完成后，点击“软件”，在下拉菜单下选择“组件管理”

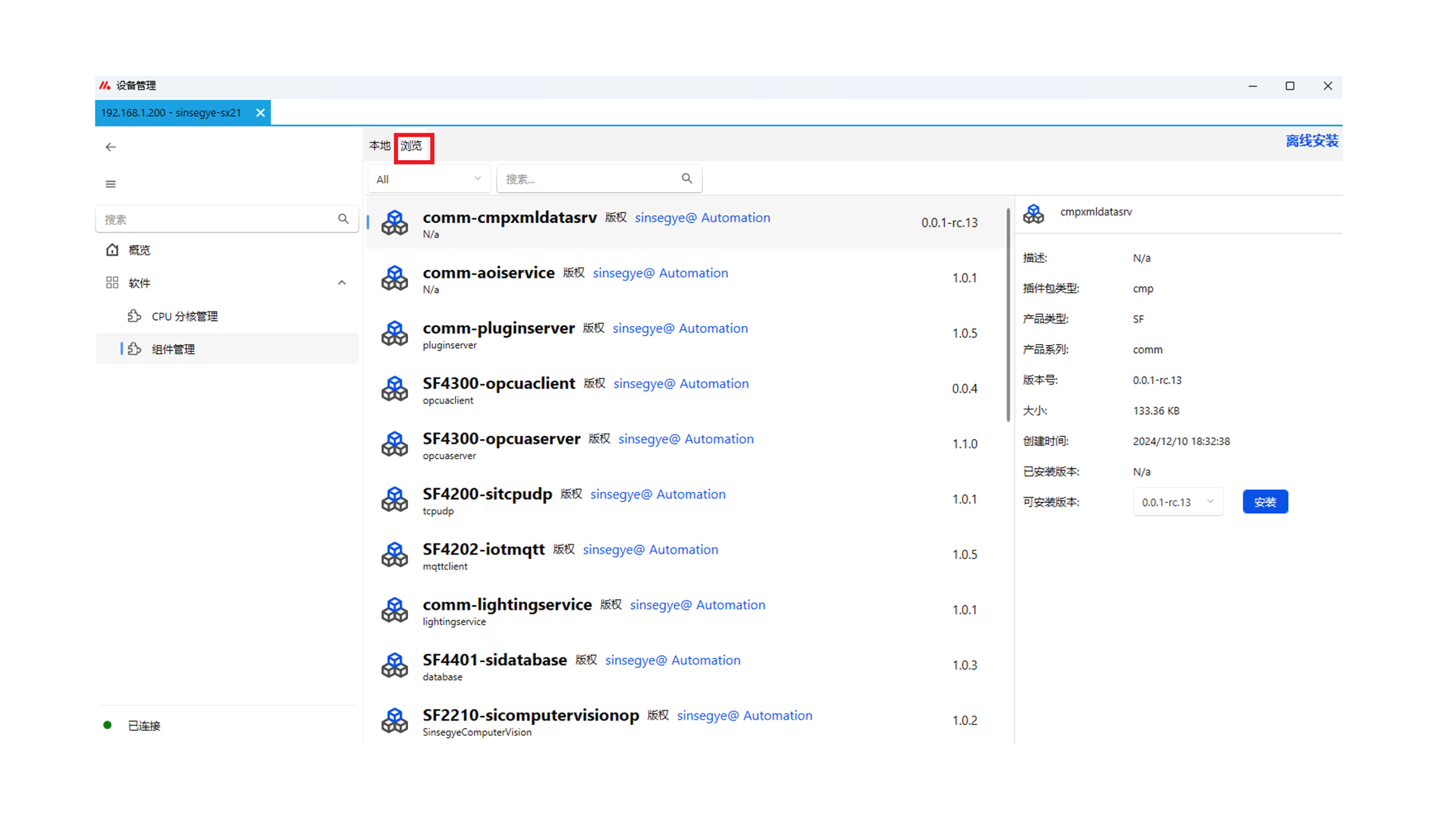

8.点击浏览，可以在线浏览可以安装的组件。

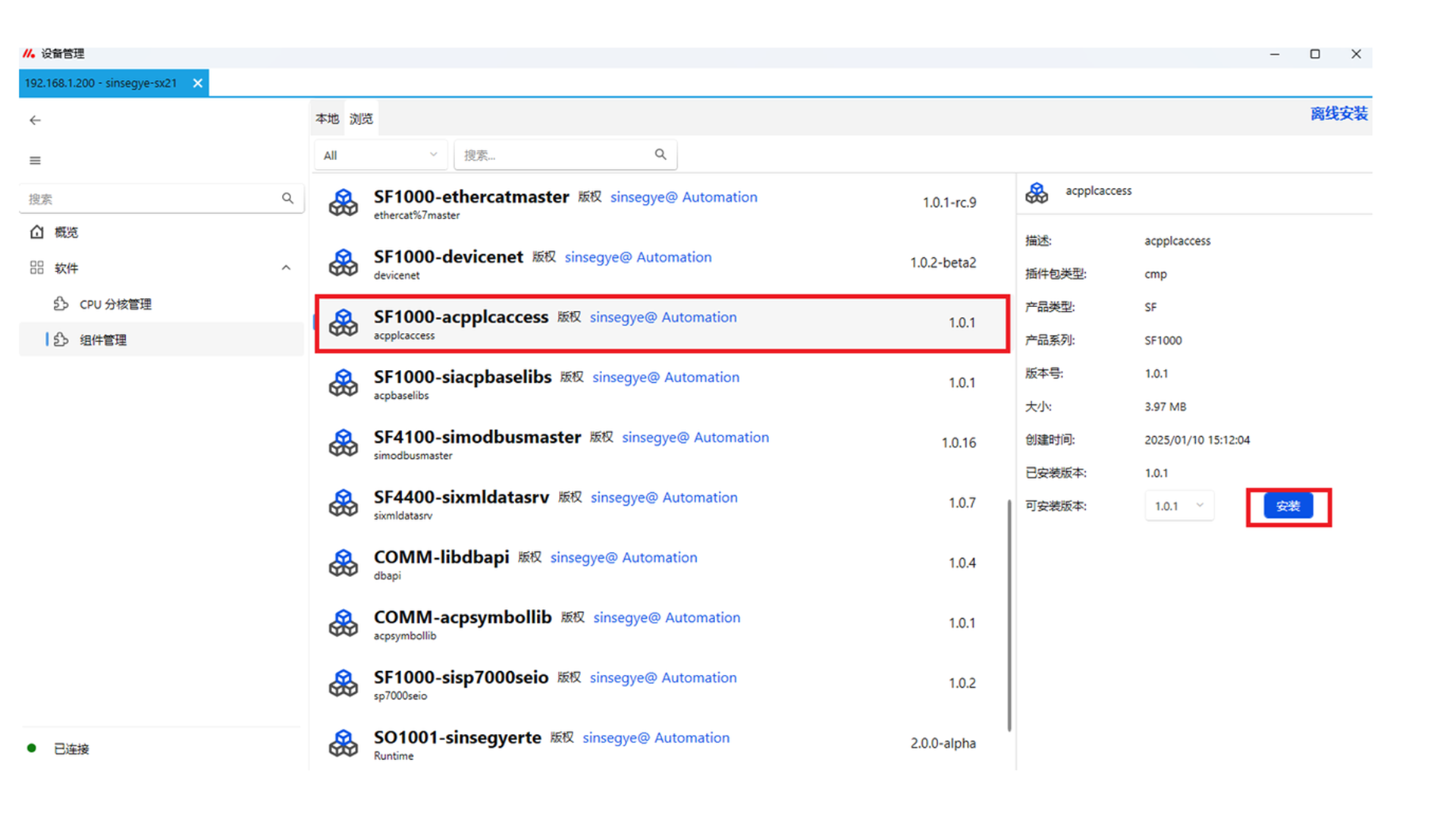

9.在组件中找到“SF1000-acpplcaccess”--点击“安装”

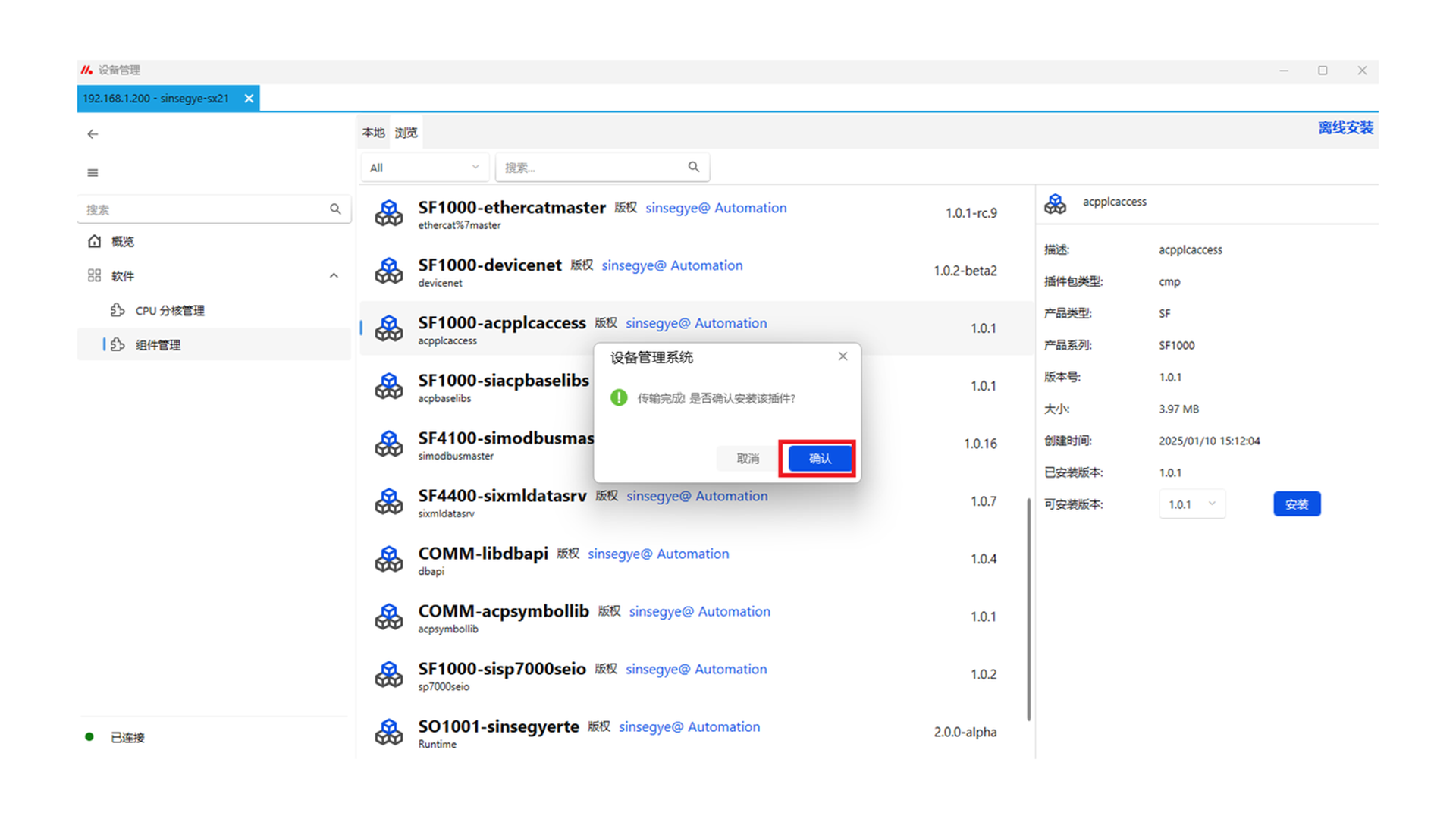

10.等待deb包传送到工智机中，传送完成后点击“确定”进行安装。

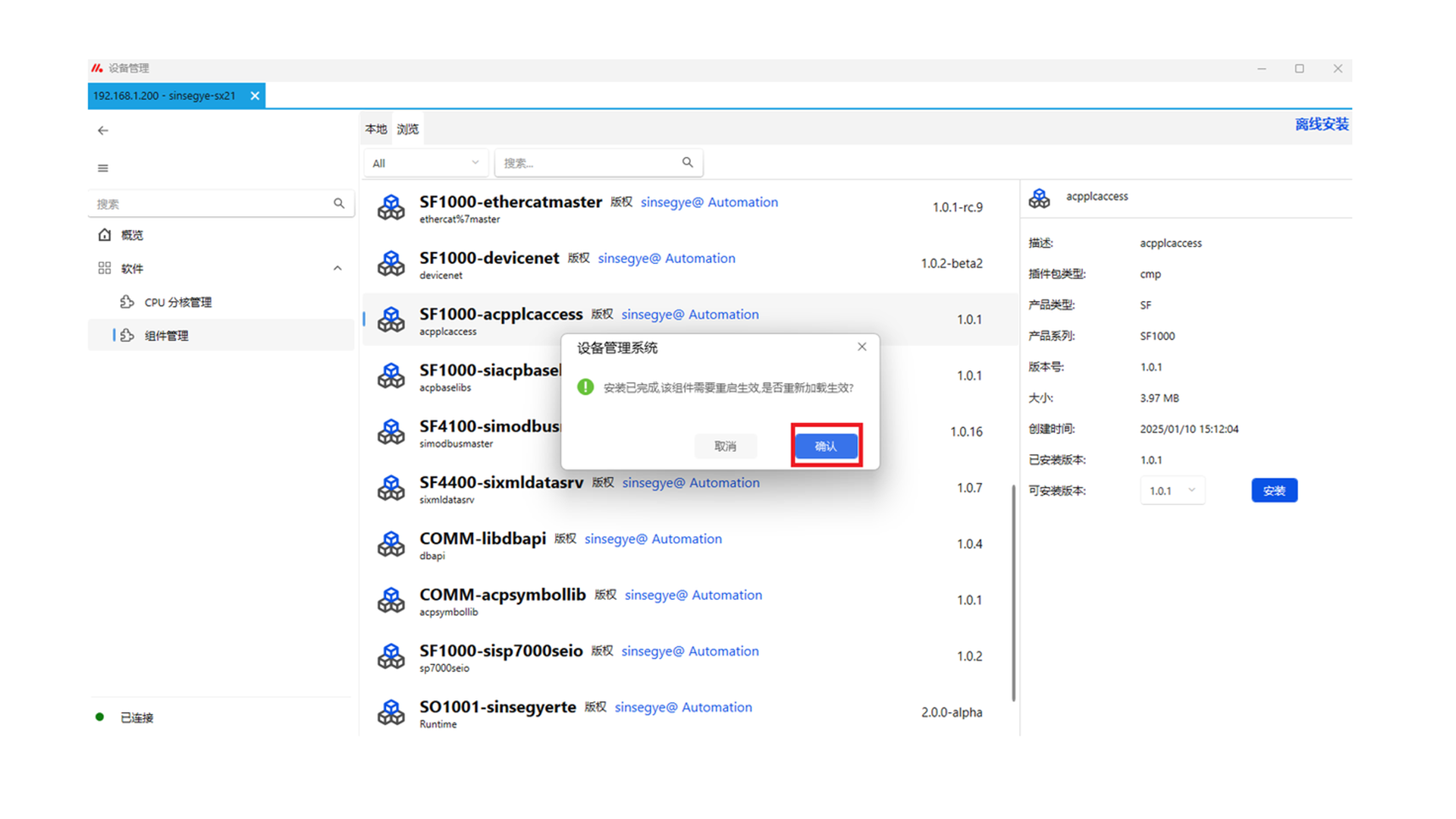

11.安装完成后，点击“确认”重启生效。

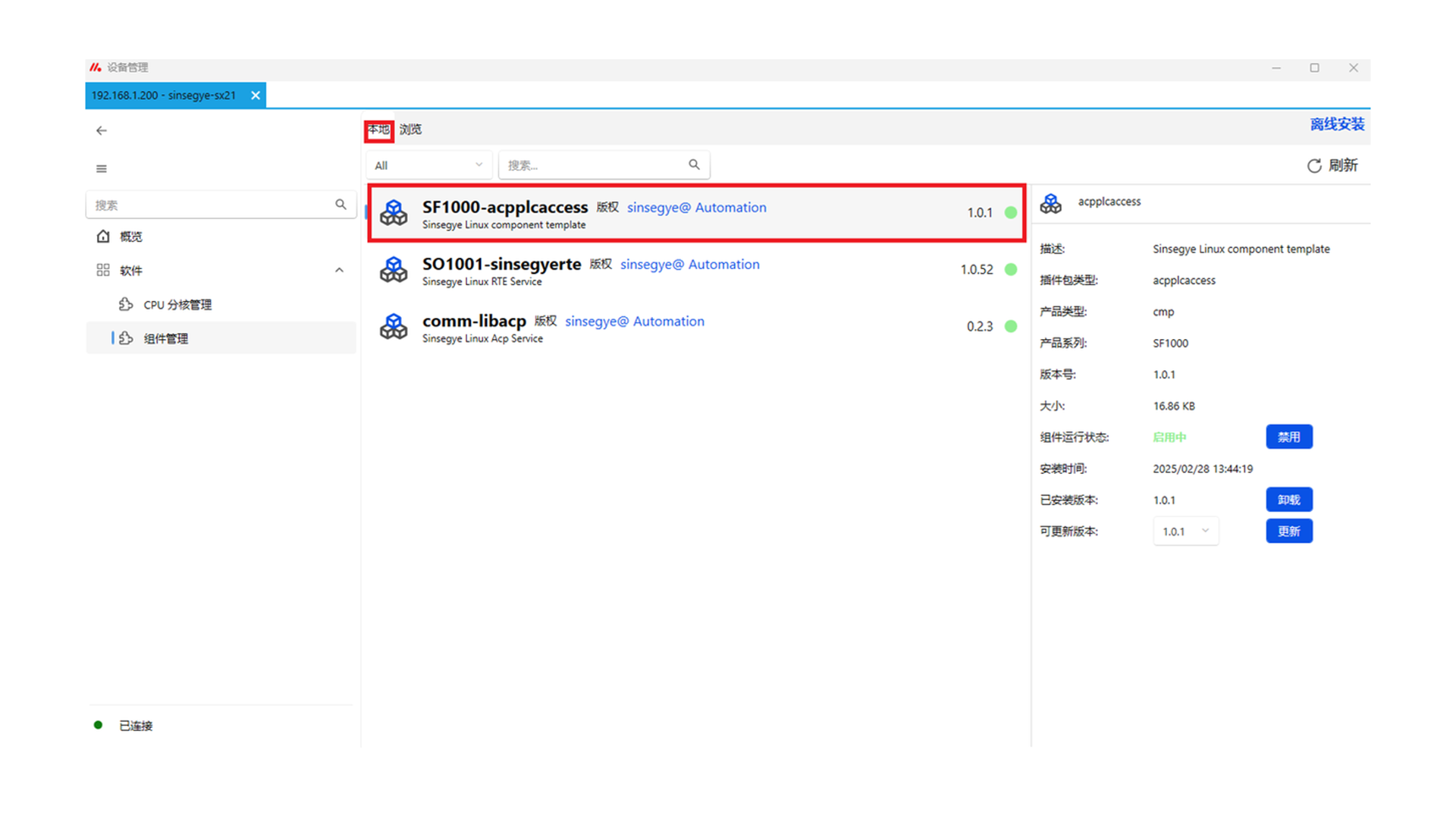

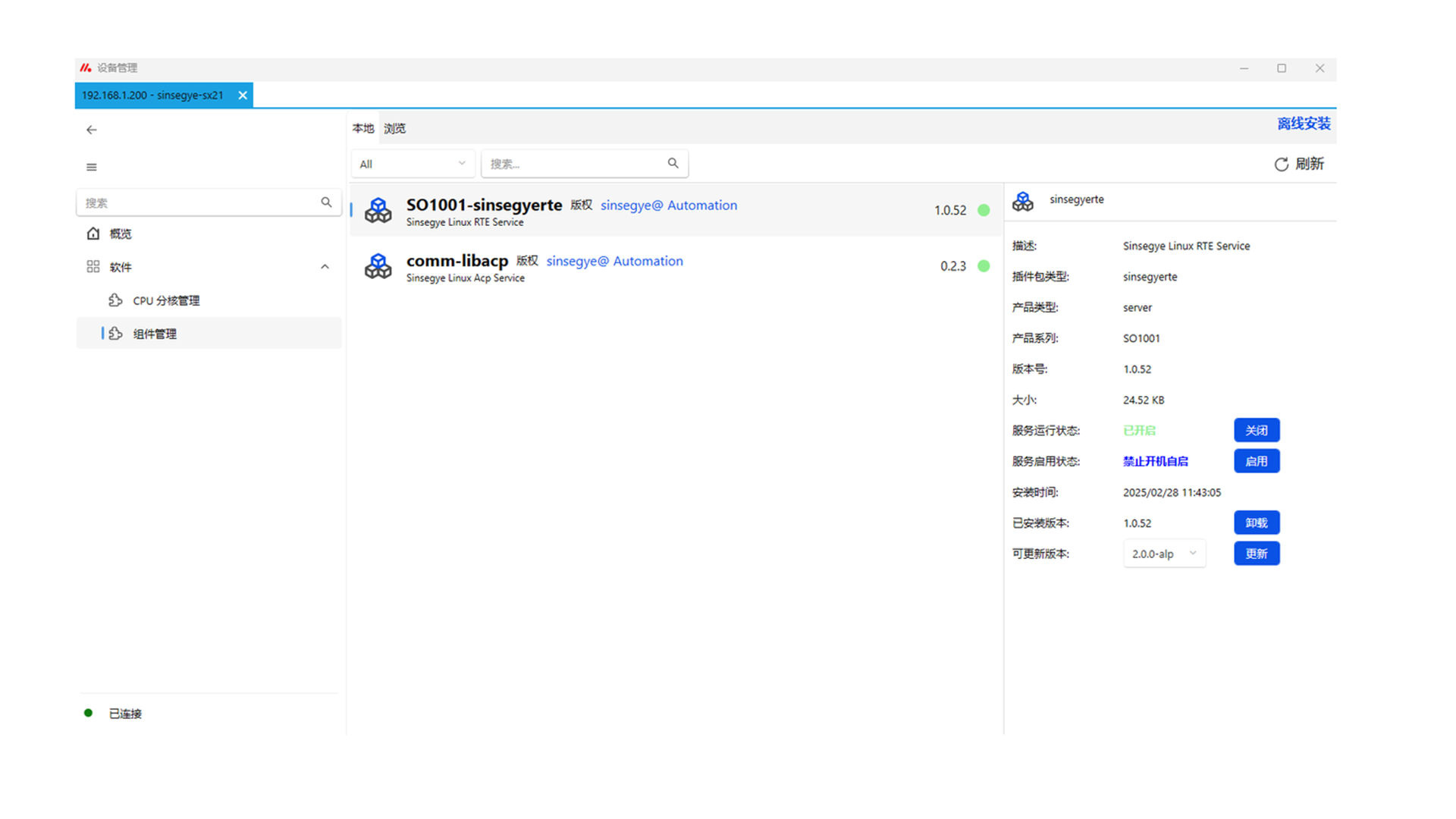

12.安装完成后，可以在“本地”页面浏览到SF1000-acpplcaccess已安装成功。
2、客户端工智机SF1000-siacpbaselibs.deb组件
1.打开Device Manager软件
2.初次使用，需要安装ACP通讯服务。点击左下角“安装ACP服务”。

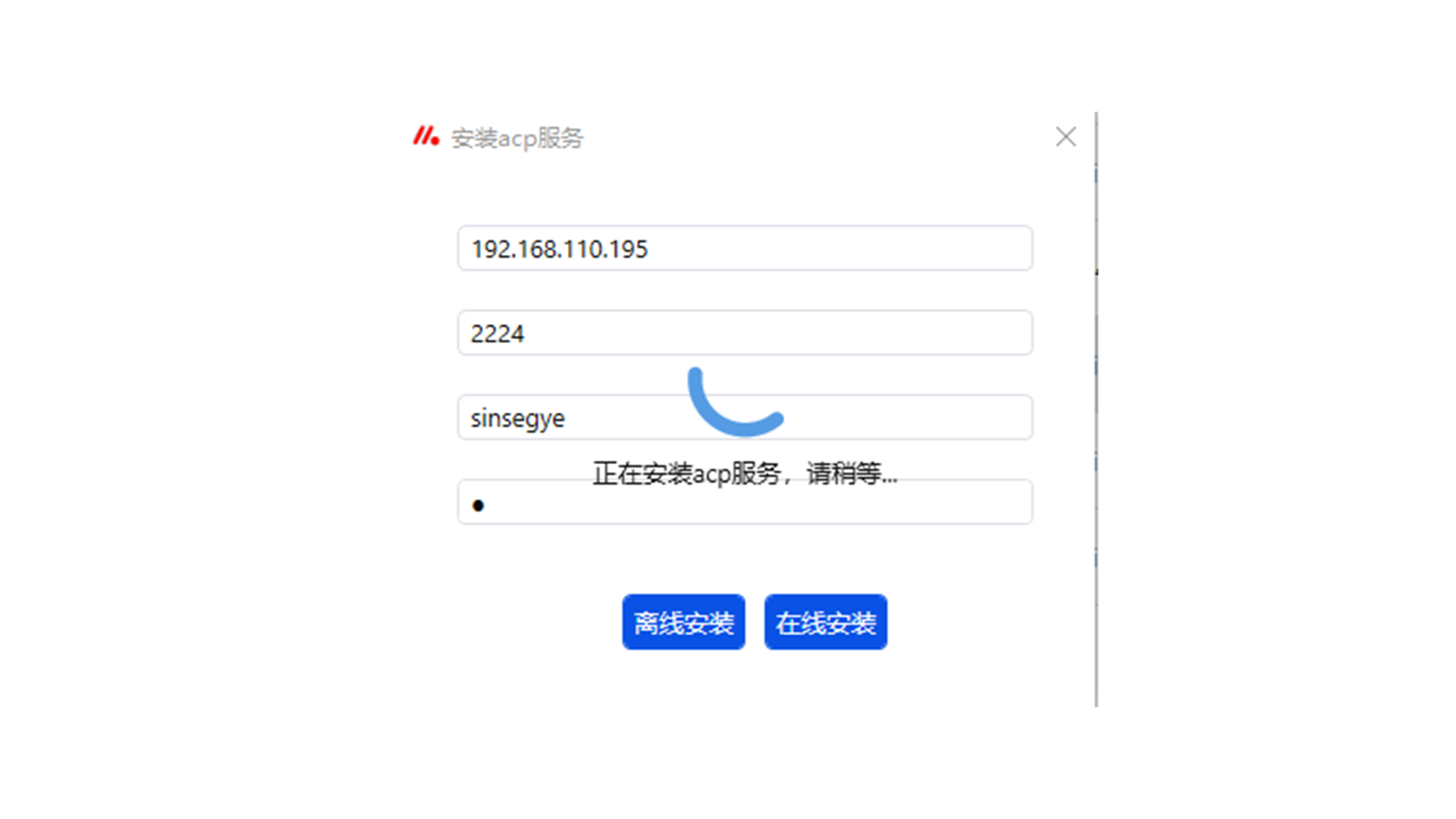

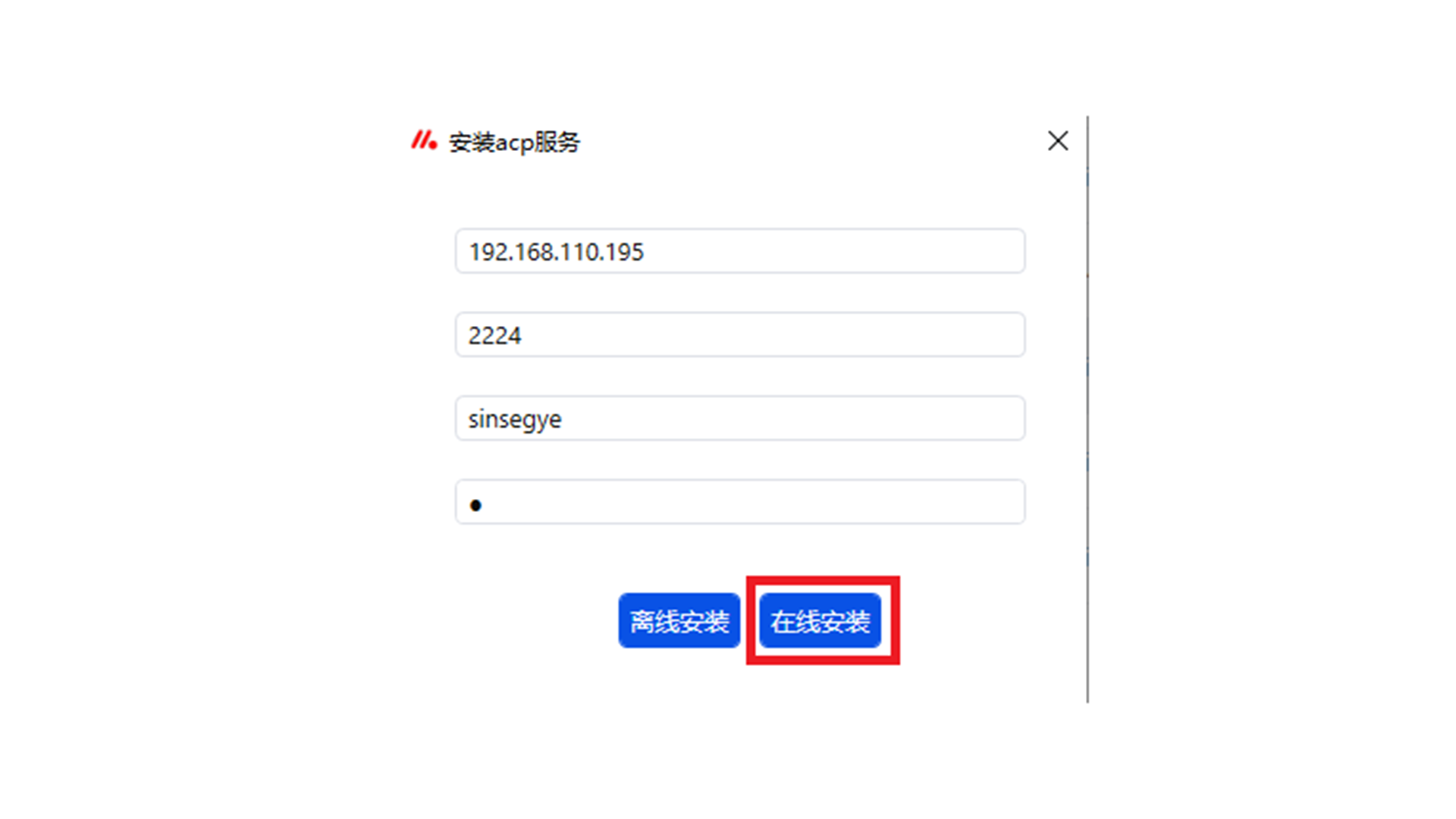

3.输入工智机固定IP地址、端口、用户名和密码后，点击“在线安装”。
| IP地址 | 192.168.110.195 |
|---|---|
| 端口 | 2224 |
| 用户名 | sinsegye |
| 密码 | 1 |
等待安装完成。
4.安装完成后，点击“扫描”，即可扫描出固定网口192.168.110.195连接的工智机。
点击进入工智机后，左下角显示“已连接”状态。
5.点击“安装RTE插件服务”

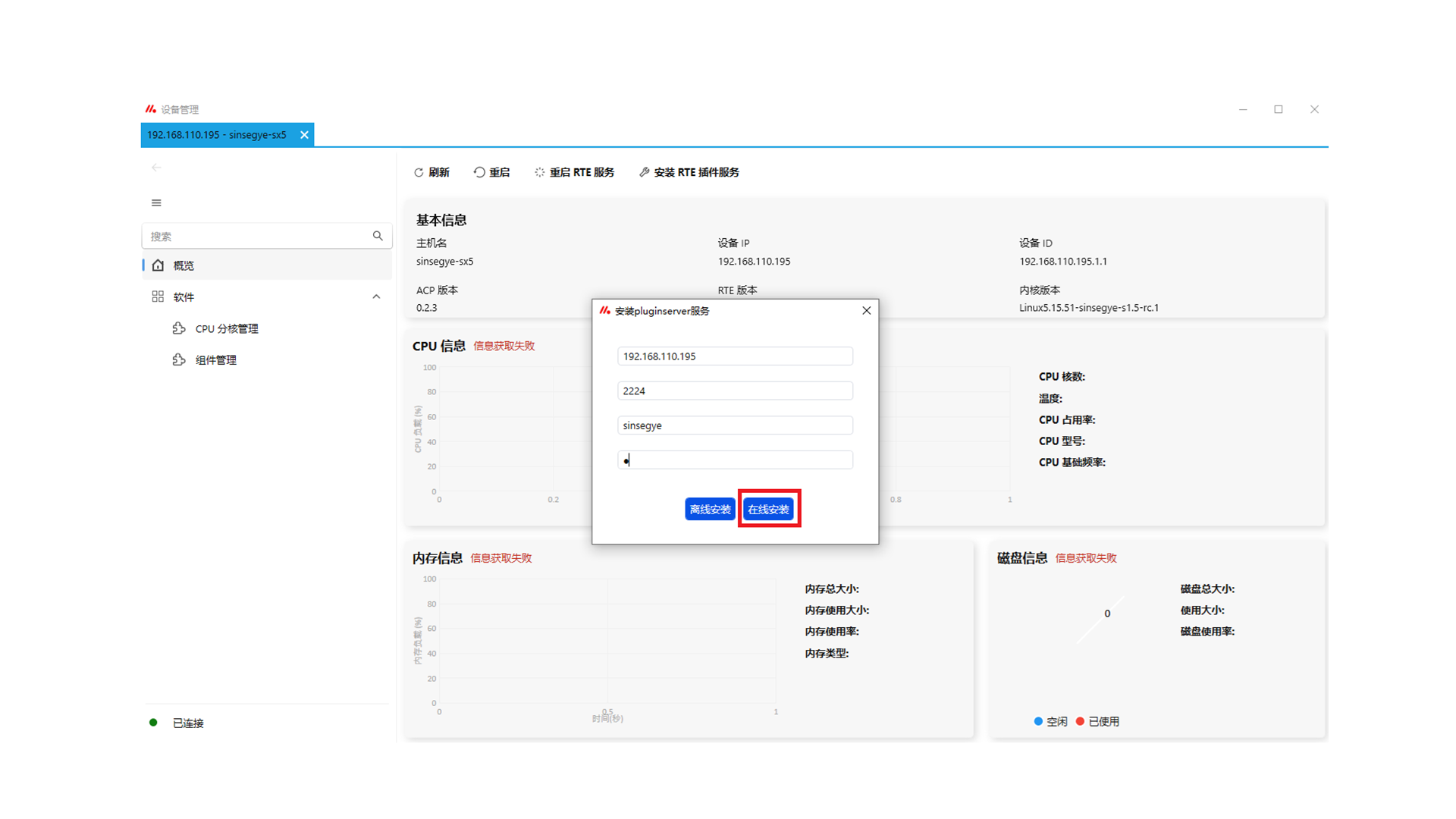

6.输入用户名：sinsegye，密码：1，点击“在线安装”

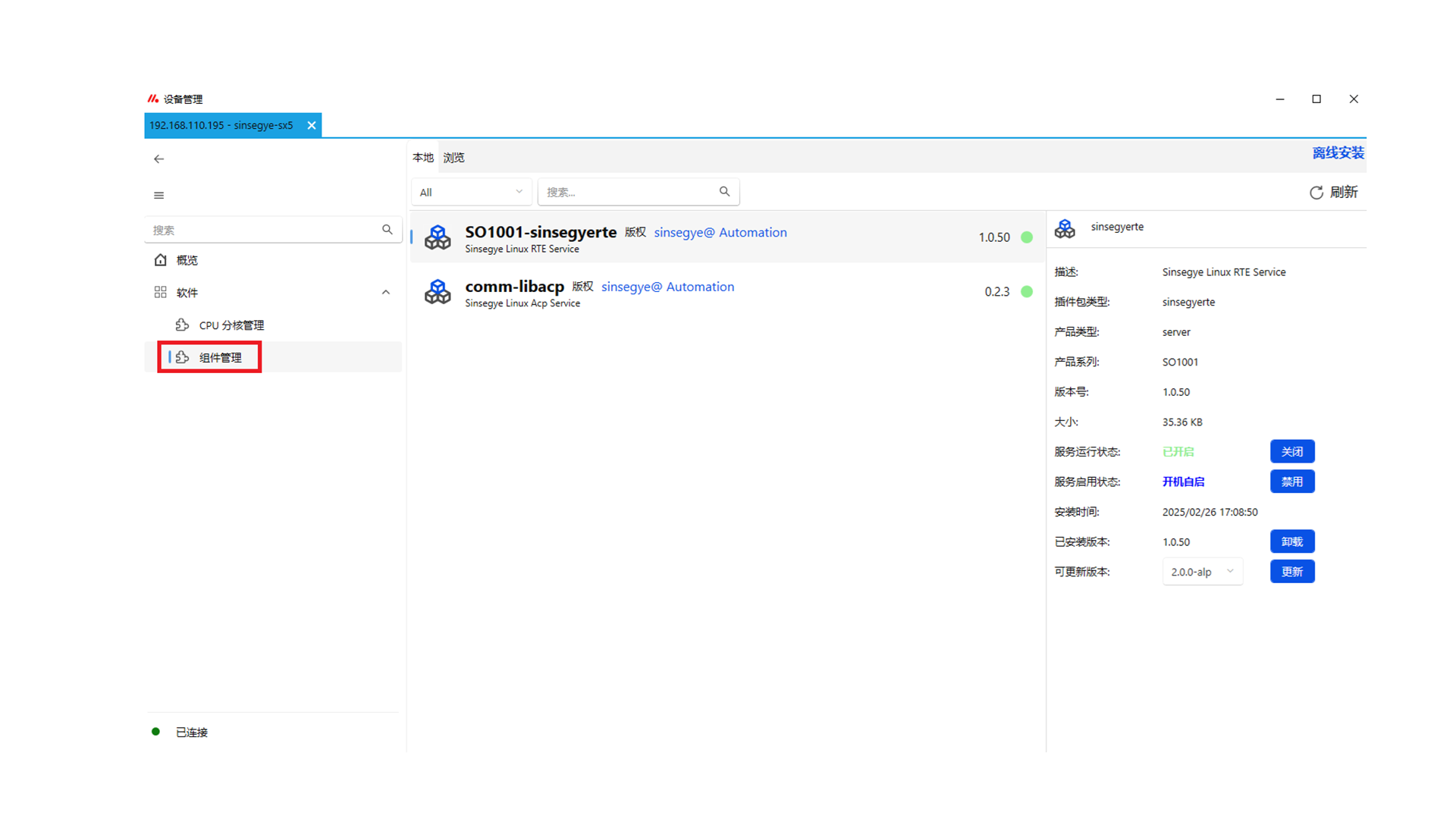

7.安装完成后，点击“软件”，在下拉菜单下选择“组件管理”
8.点击浏览，可以在线浏览可以安装的组件。

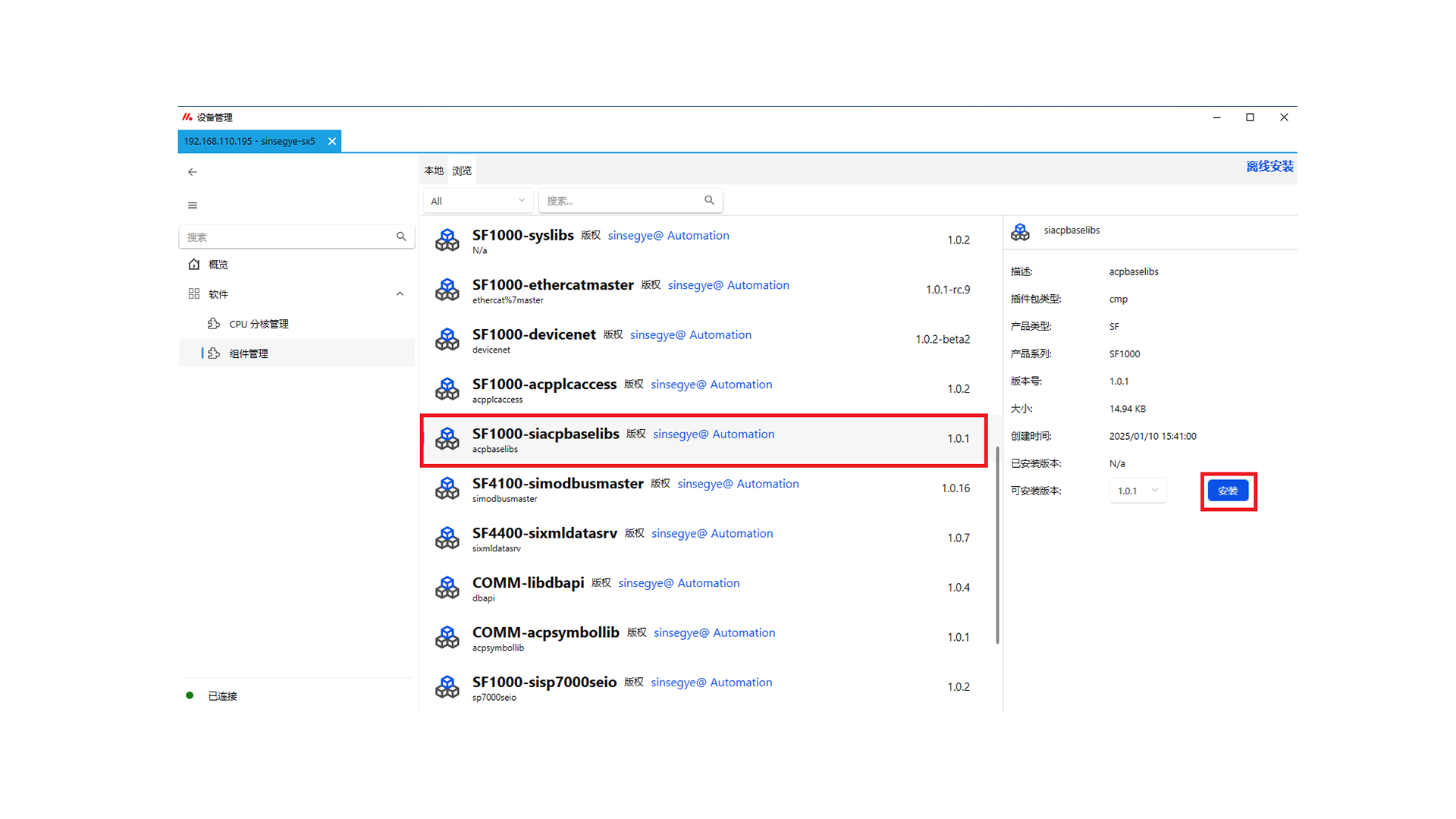

9.在组件中找到“SF1000-siacpbaselibs”--点击“安装”

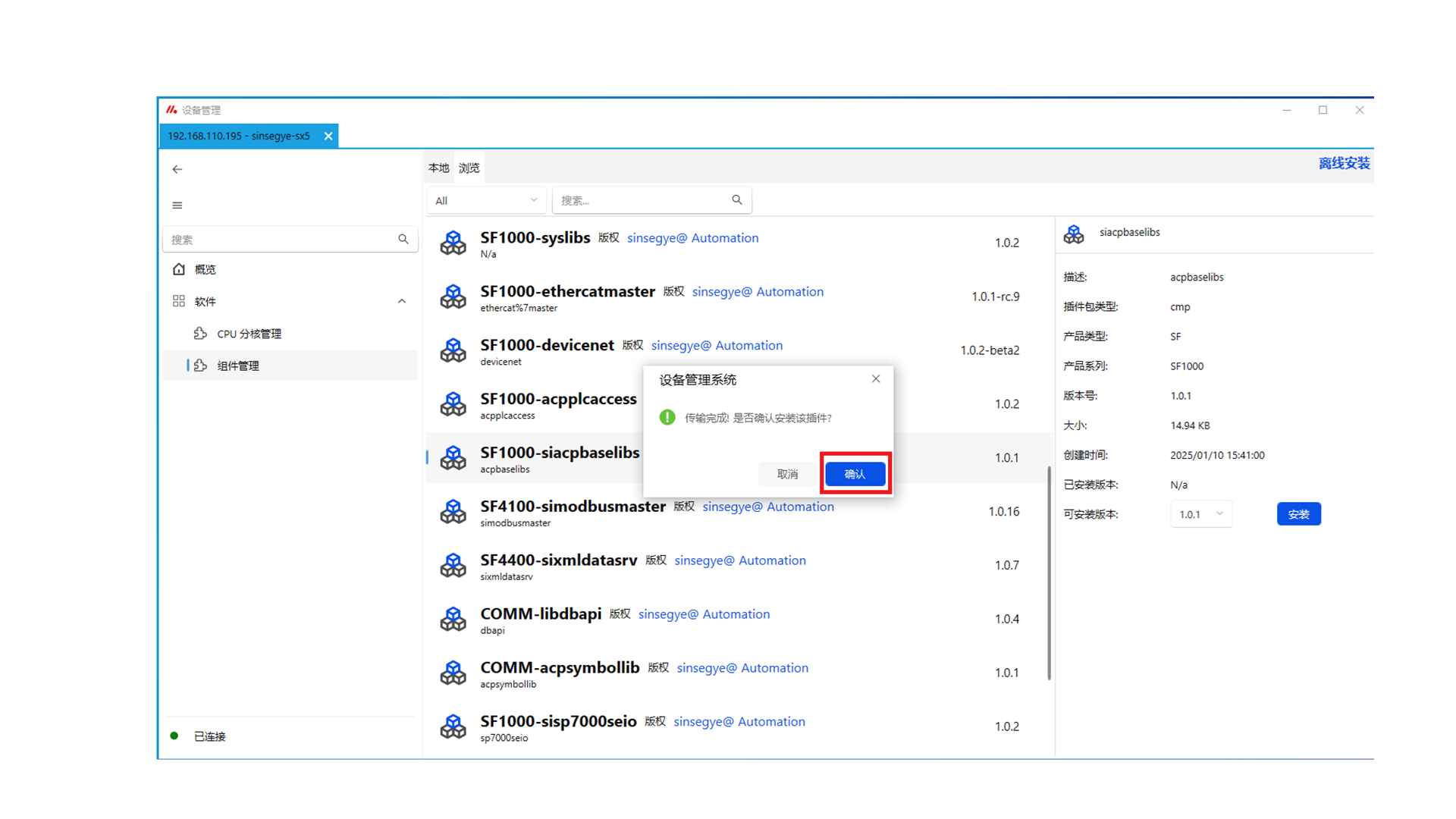

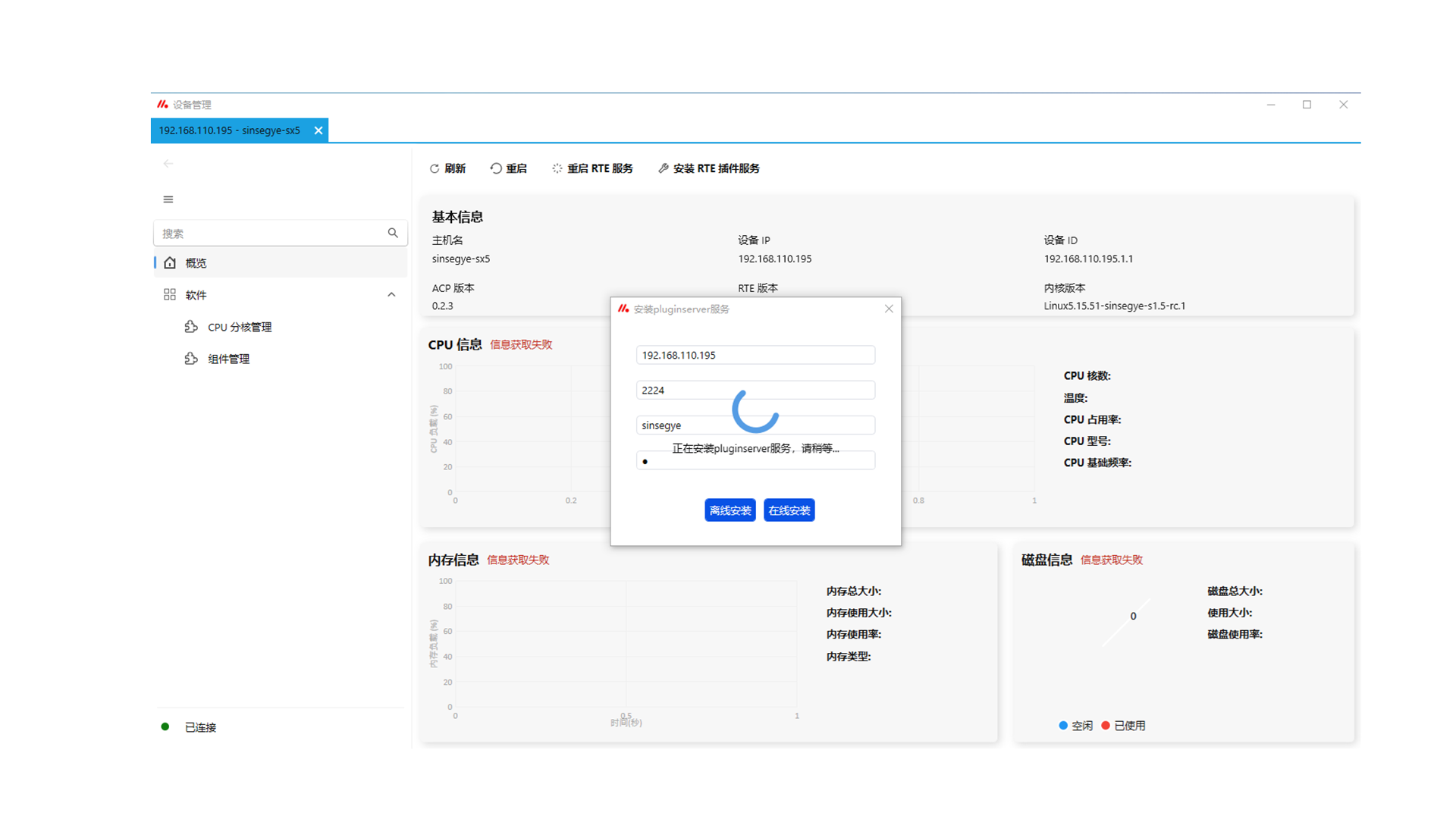

10.等待deb包传送到工智机中，传送完成后点击“确定”进行安装。

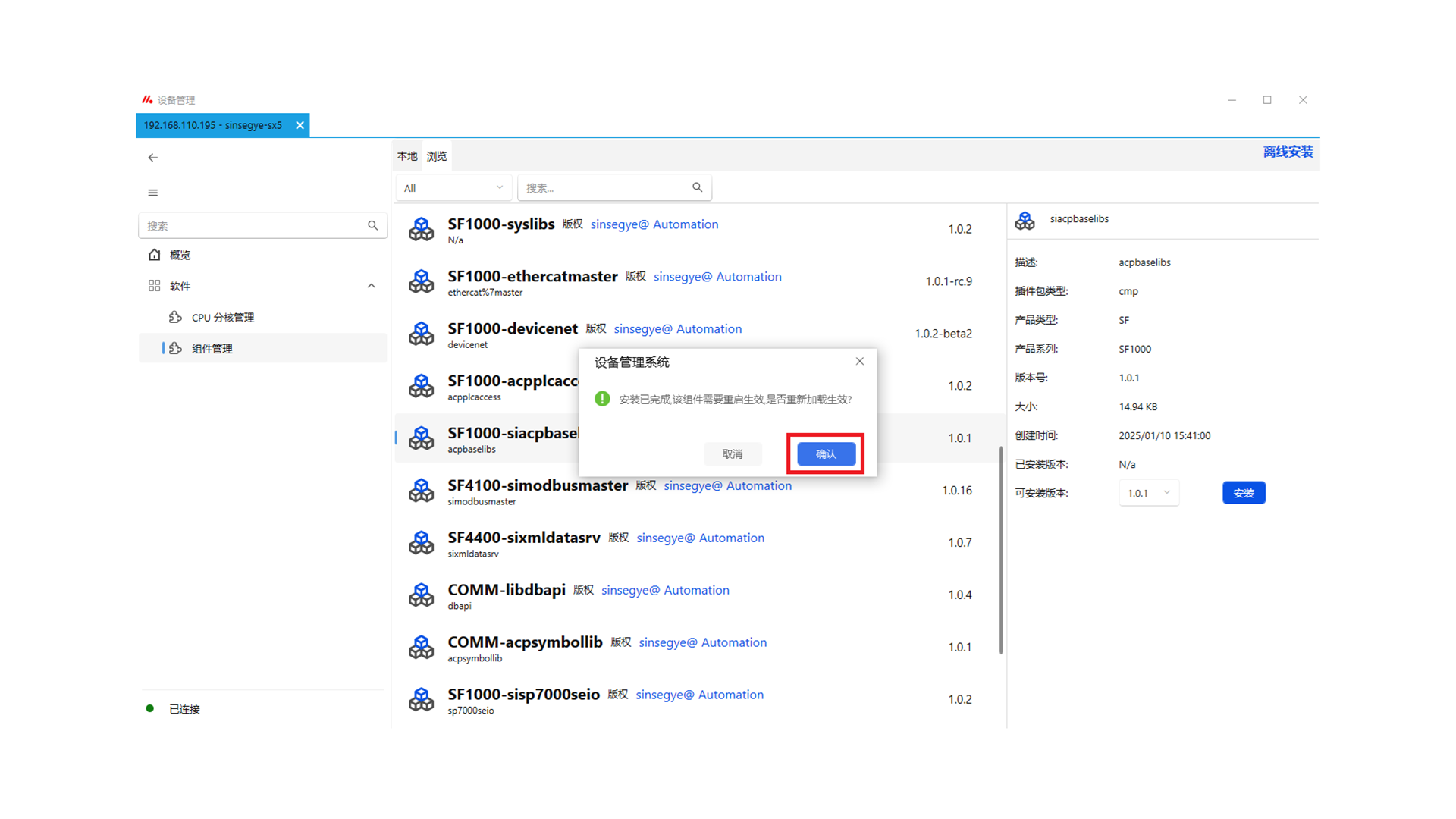

11.安装完成后，点击“确认”重启生效。

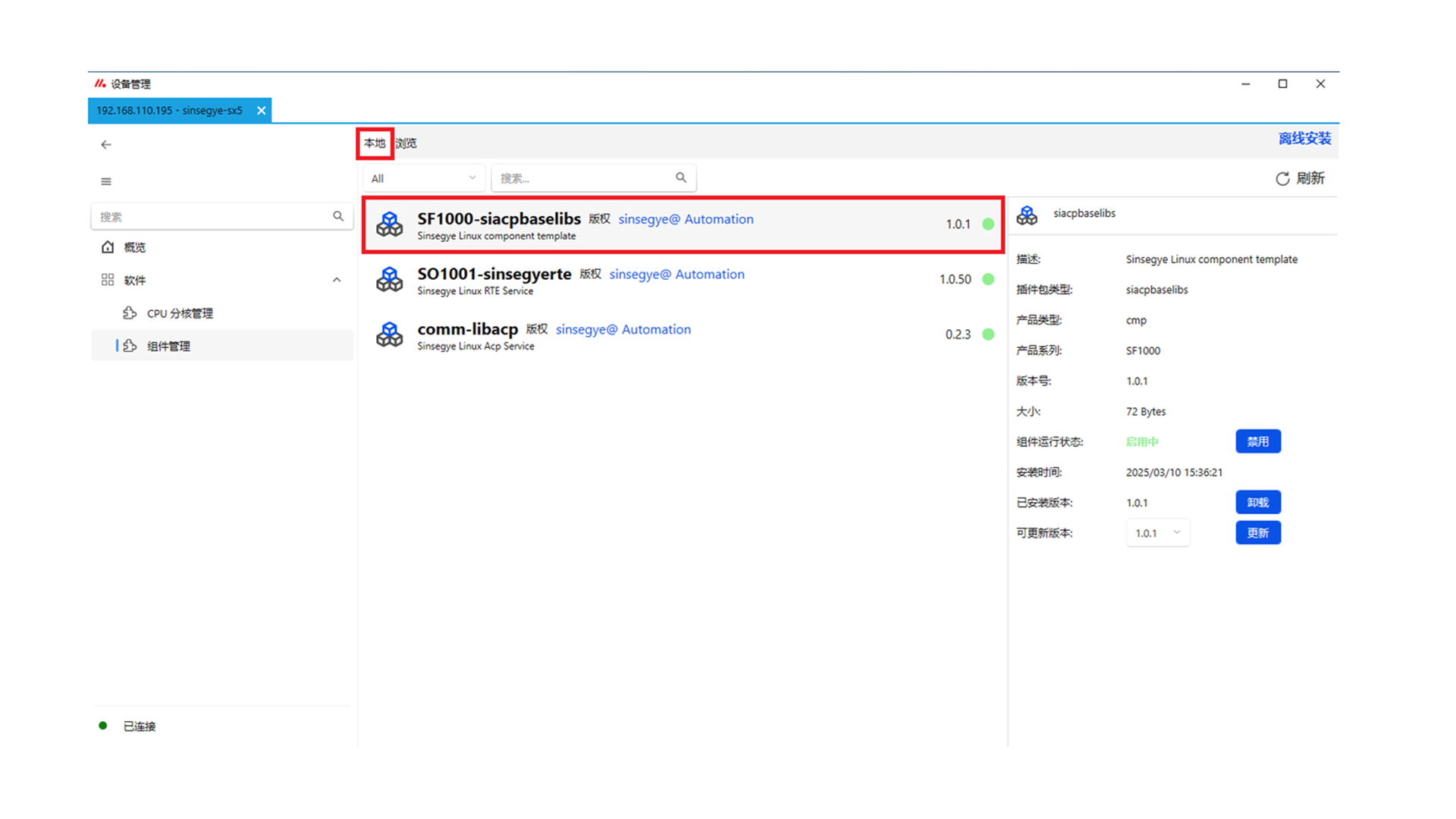

12.安装完成后，可以在“本地”页面浏览到SF1000-siacpbaselibs已安装成功。
3、客户端工智机安装SF1000_ACPBaseLibs和SF1000_AcpSymbol库文件

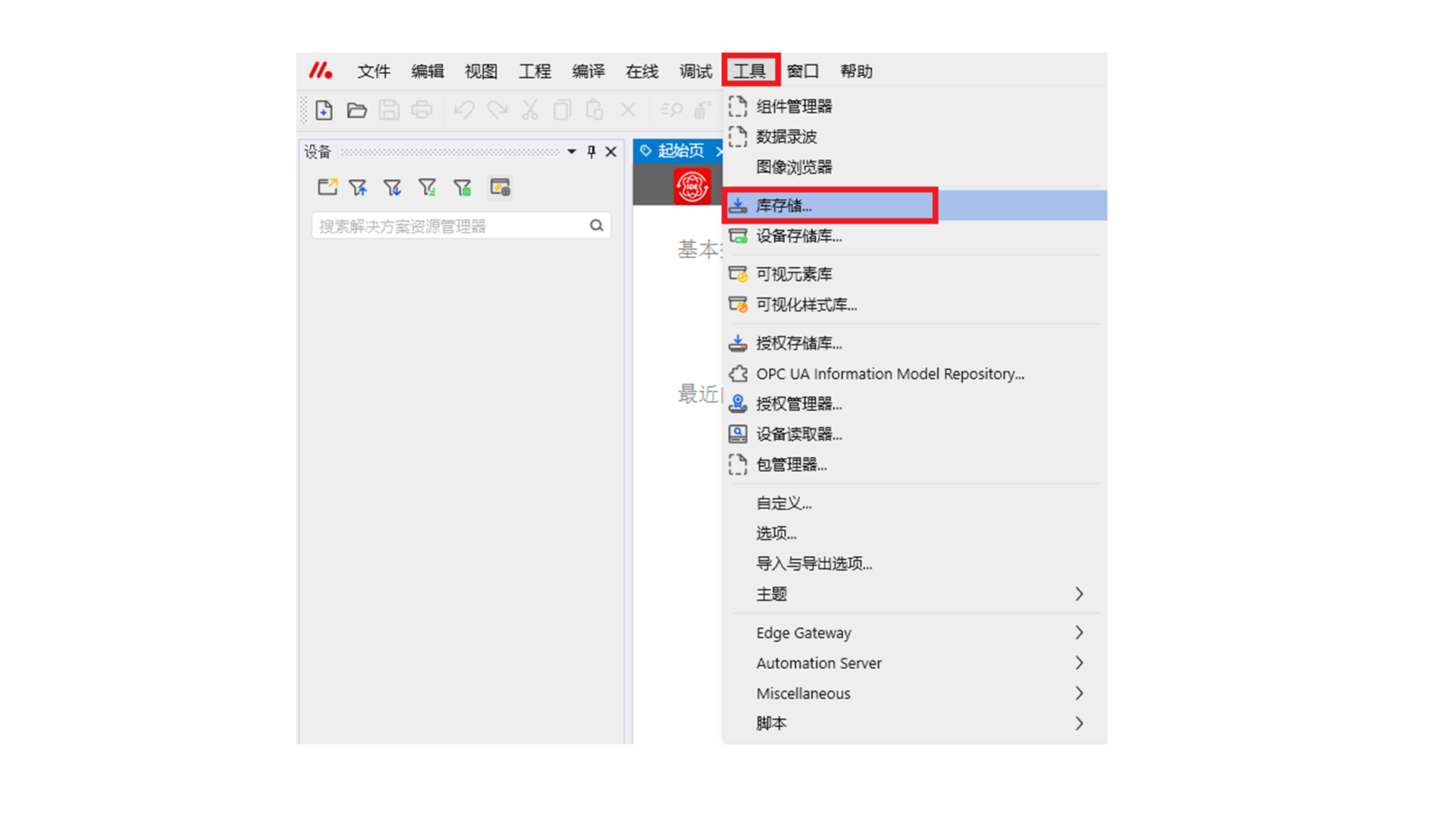

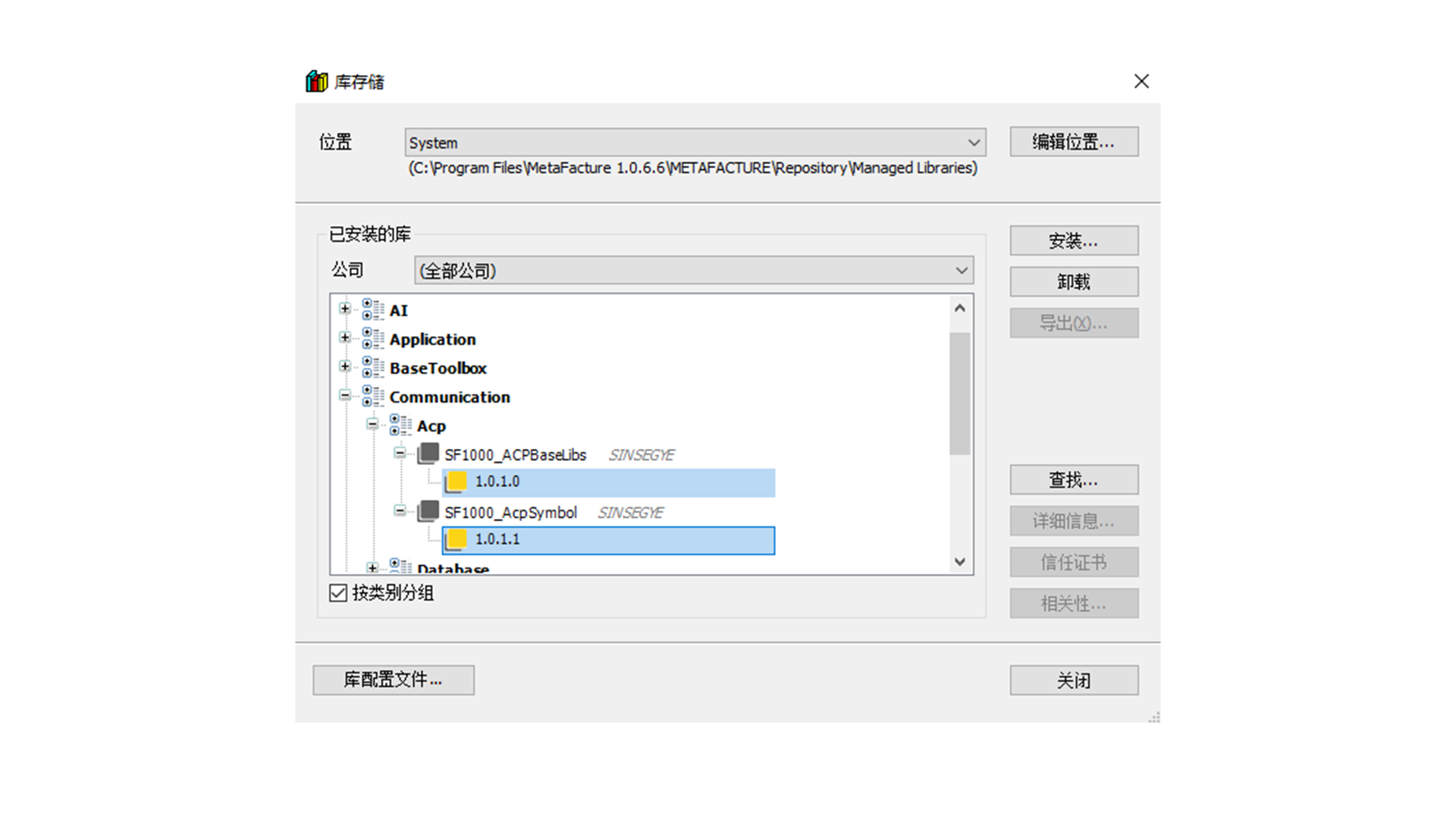

打开MataFacture IDE软件，选择“工具”--“库存储”
点击“安装”

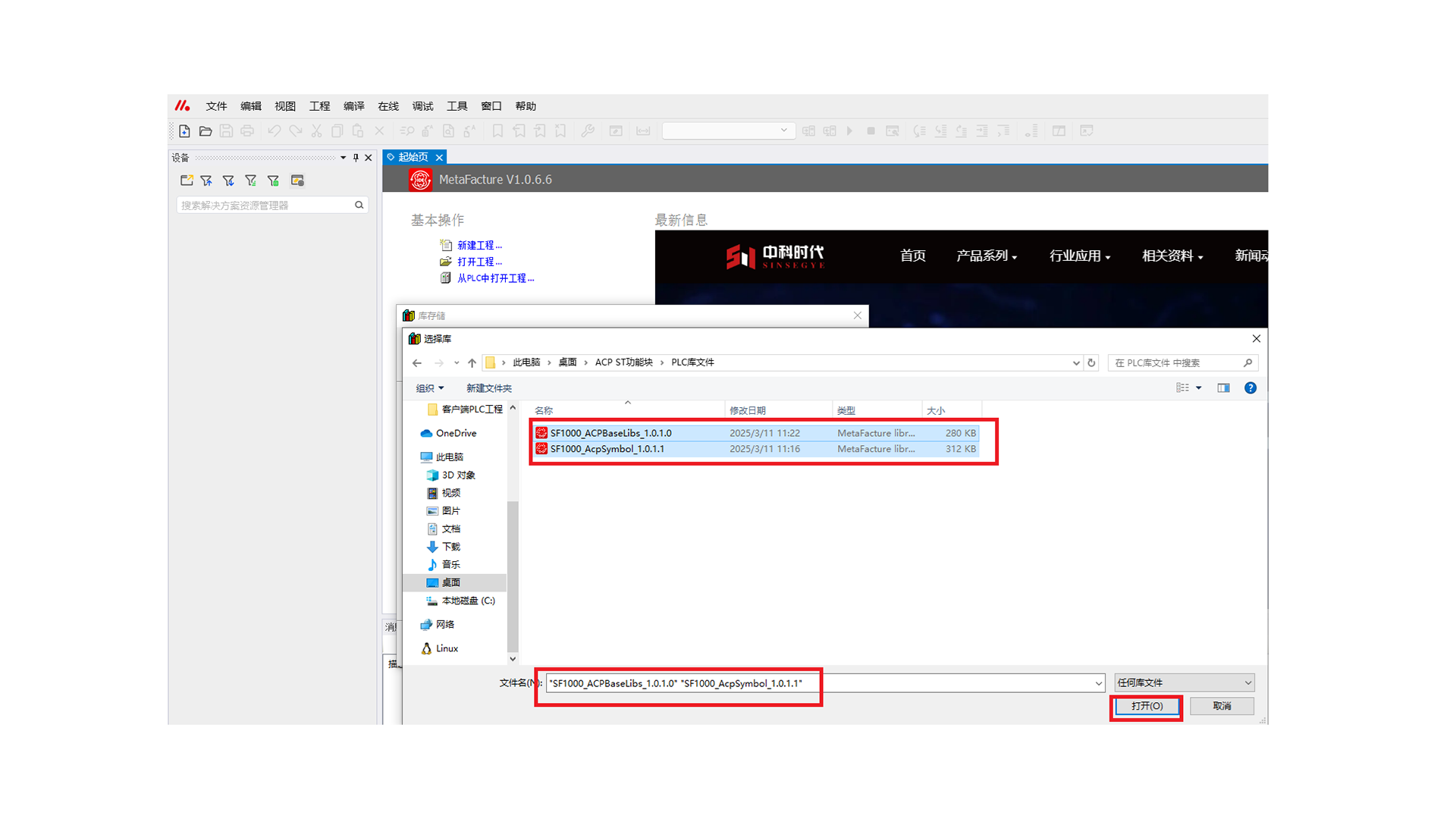

选择从中科时代官网下载的SF1000_ACPBaseLibs和SF1000_AcpSymbol库文件，点击“打开”
等待库文件安装完成即可。
更新安装
1.服务端更新acpplcaccess组件

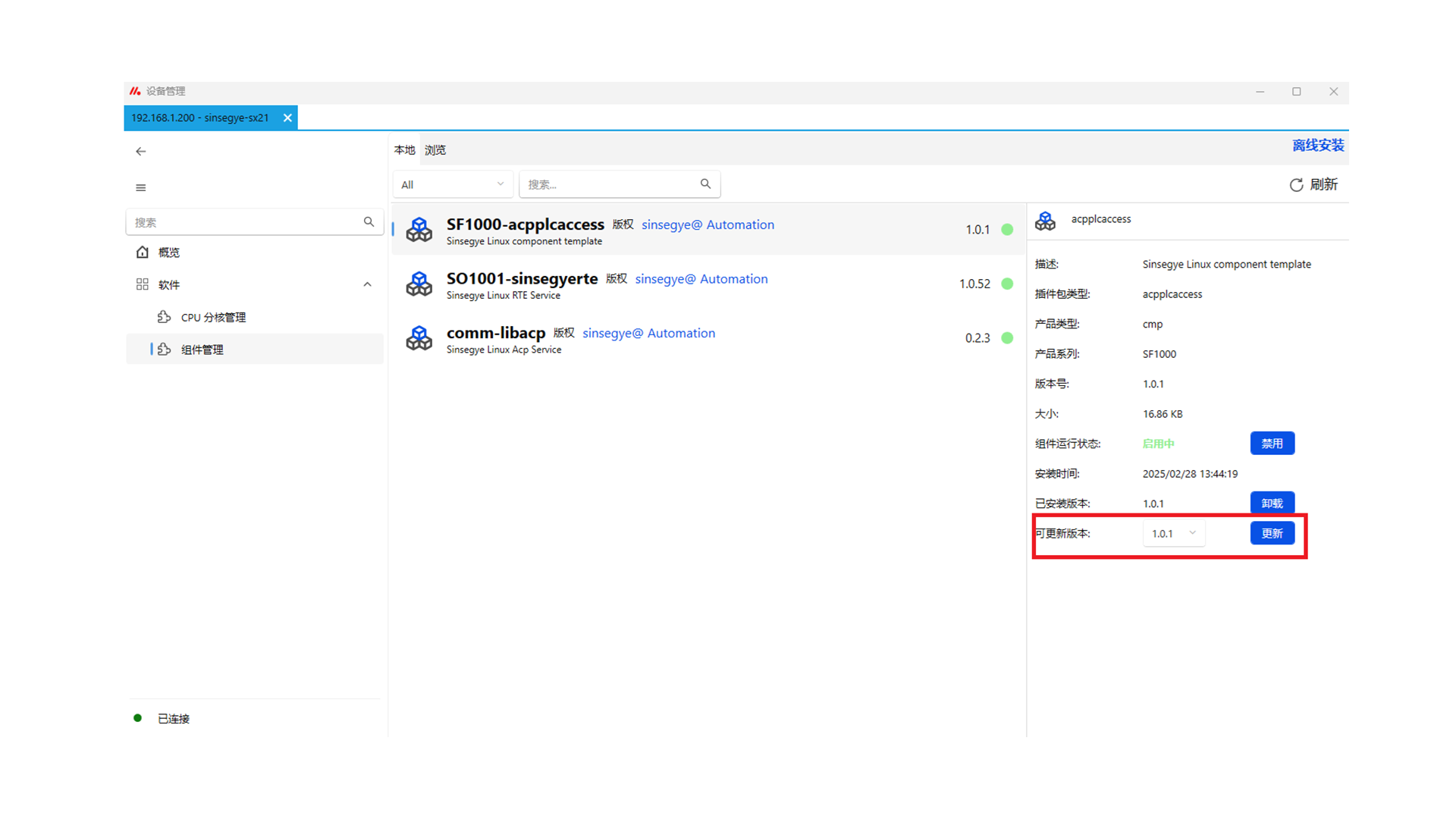

在插件管理器Device Mananger--组件管理--本地组件中，点击SF1000-acpplcaccess，选择可更新的版本后，点击“更新”。
2.客户端更新SF1000-siacpbaselibs组件

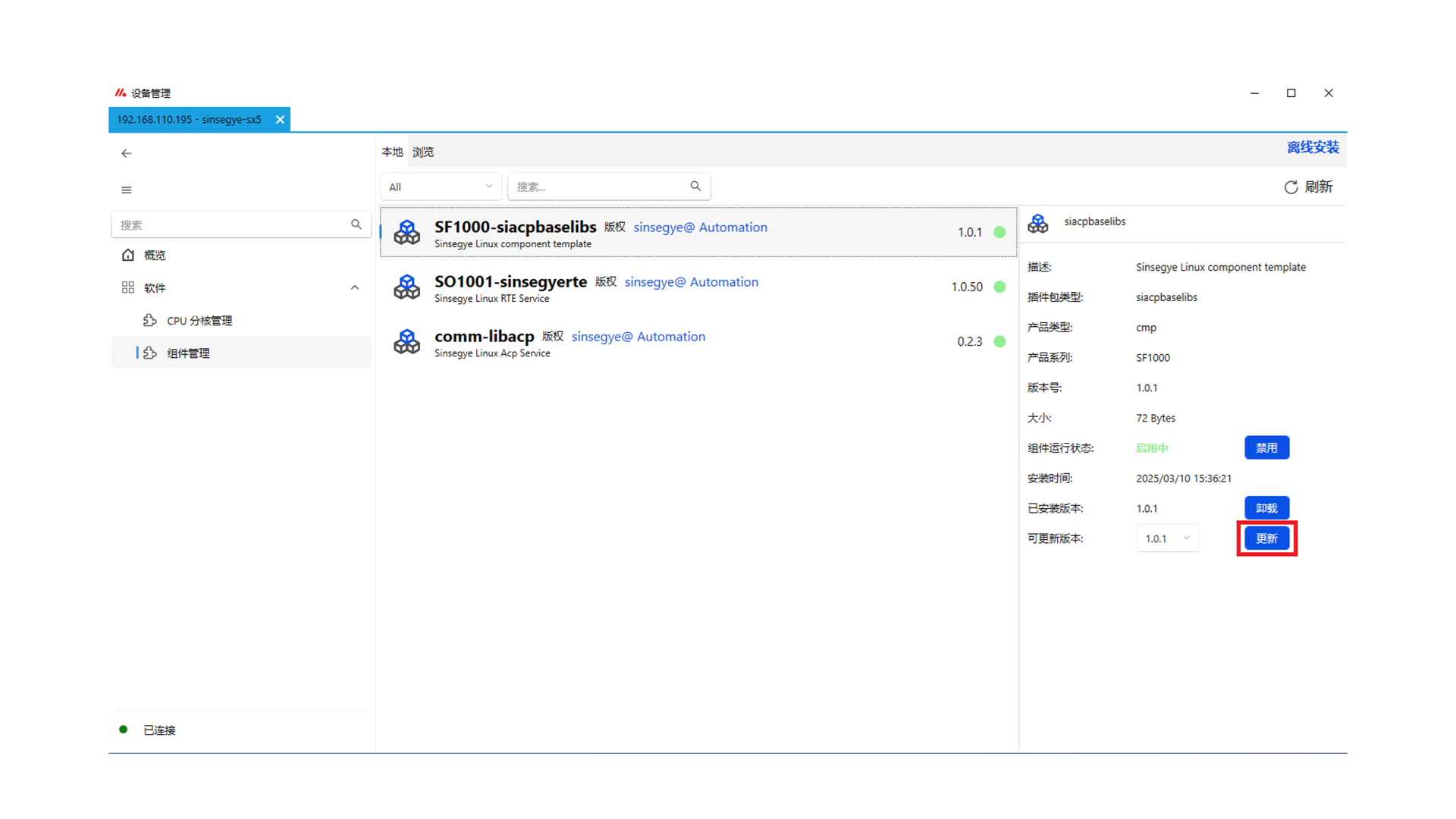

在插件管理器Device Mananger--组件管理--本地组件中，点击SF1000-siacpbaselibs，选择可更新的版本后，点击“更新”。
3.更新PLC库文件
下载最新版的MetaFacture IDE自带最新版的SF1000_ACPBaseLibs和SF1000_AcpSymbol库文件，如需手动更新，下载最新库文件后，参考《安装过程》进行覆盖安装即可。
卸载过程
卸载工智机deb组件

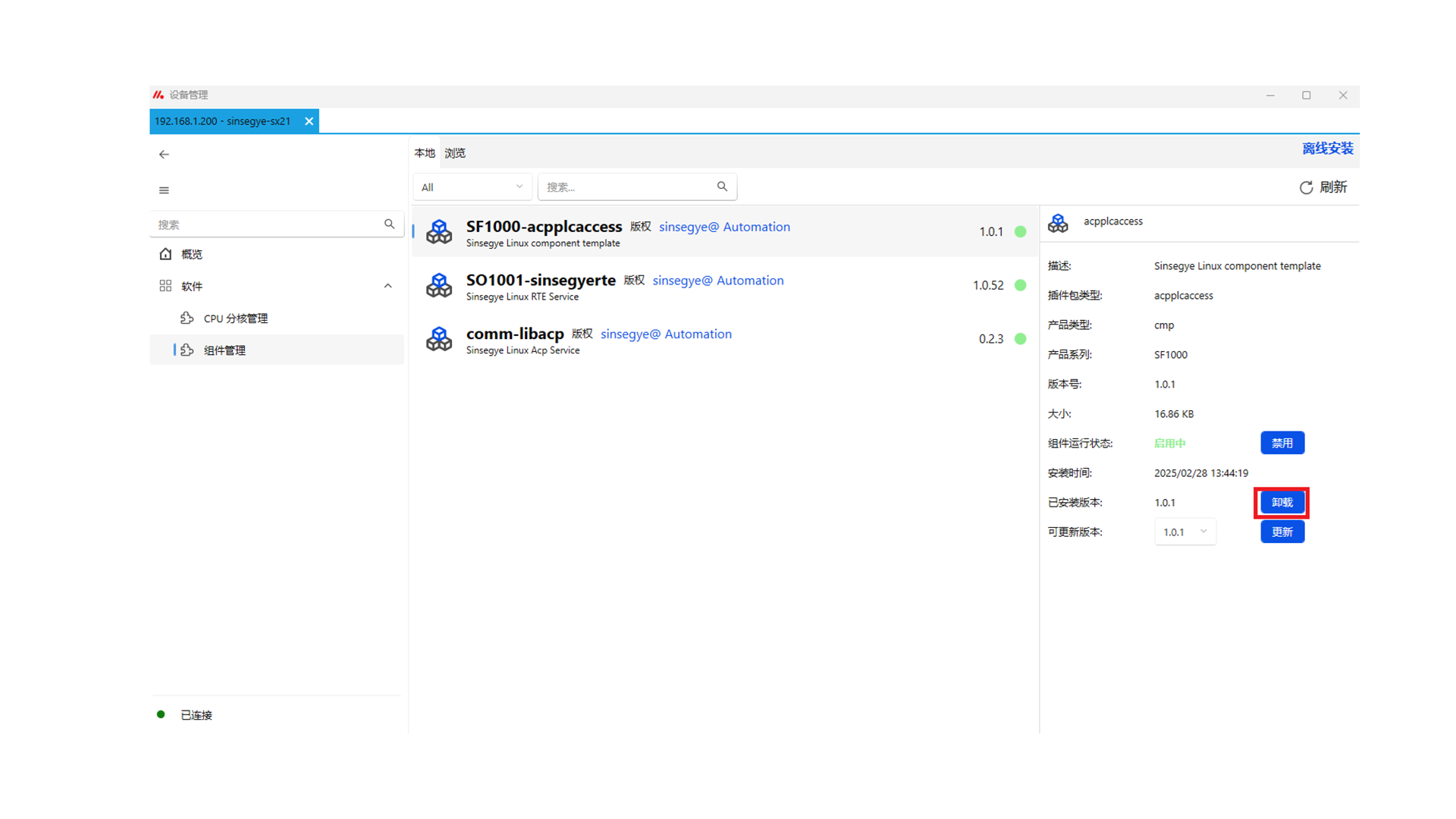

在插件管理器Device Mananger--组件管理--本地组件中，点击SF1000-acpplcaccess，选择“卸载”

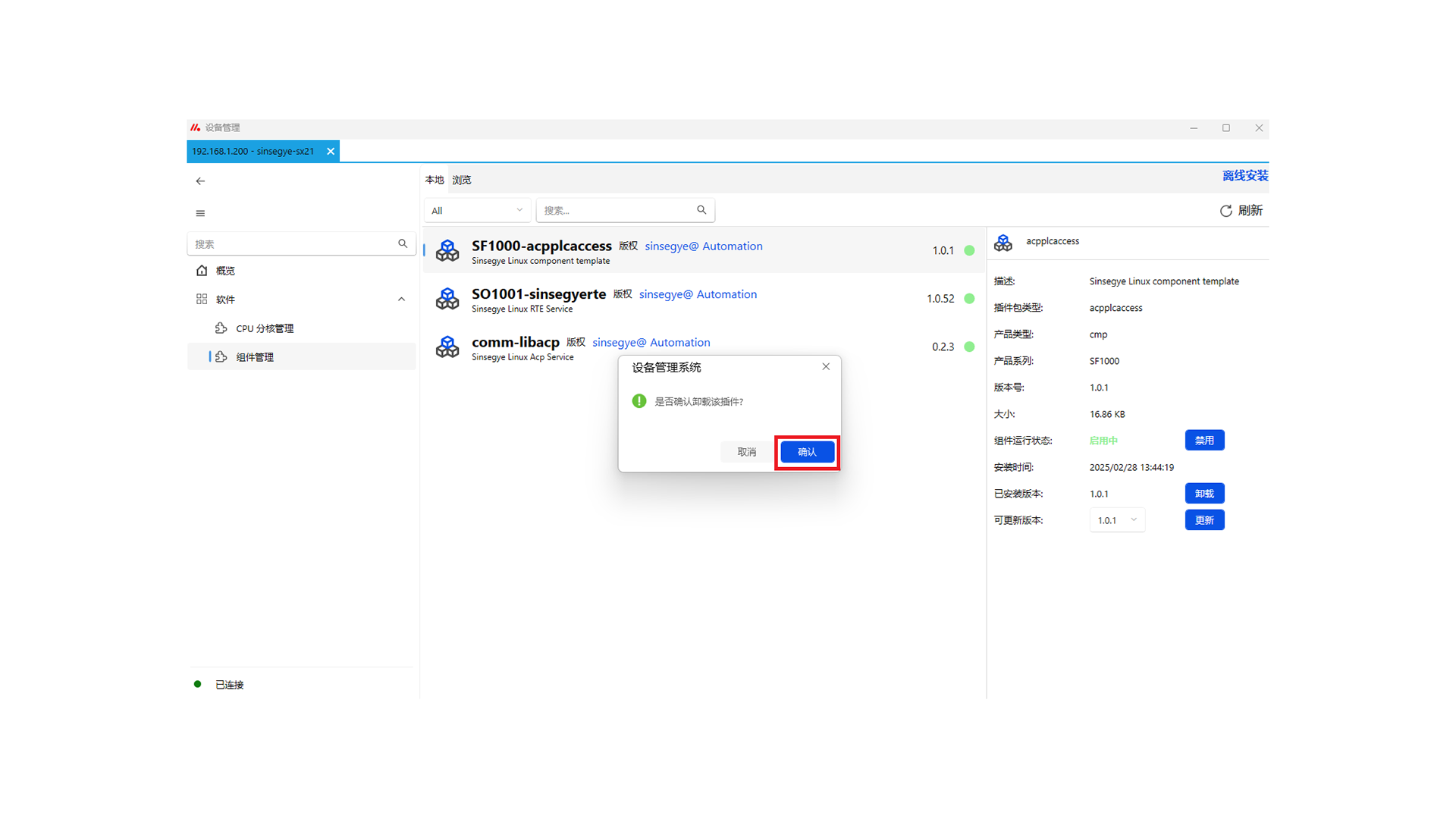

点击“确定”

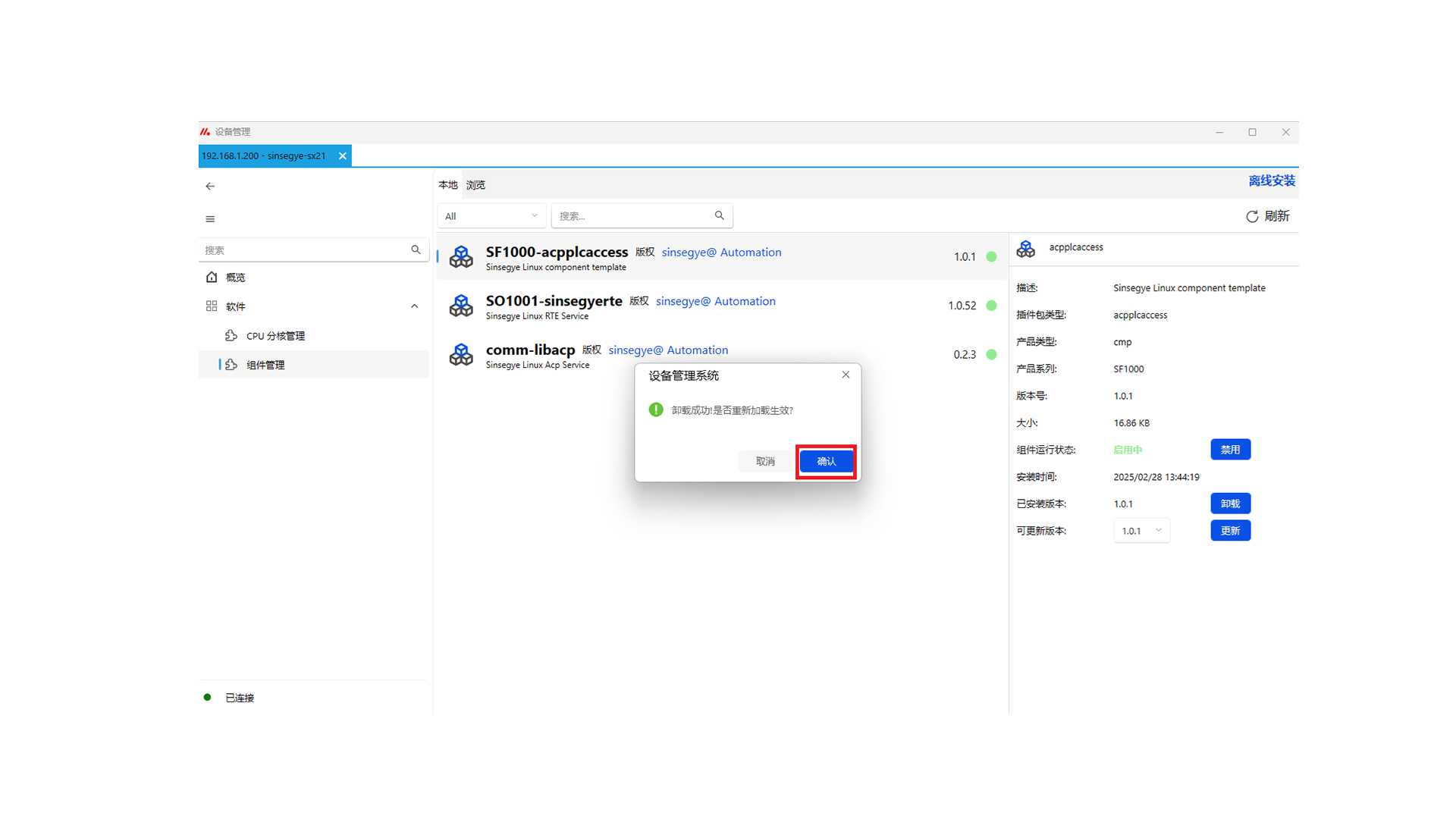

卸载成功后，点击“确定”重启生效。
卸载成功后，“本地”页面组件消失。
技术说明
快速启动
（一）本例软、硬件配置
硬件：
-
服务端工智机SX21
-
客户端工智机SX5132
-
工业交换机
-
个人电脑
软件：
-
DeviceManager_0.0.1.9
-
AcpServer.projectarchive
-
AcpClient.projectarchive
-
MetaFacture IDE
（二）本例实验操作步骤
1.1 实验原理图
将服务端工智机与客户端工智机通过交换机相连接
1.3 实验步骤

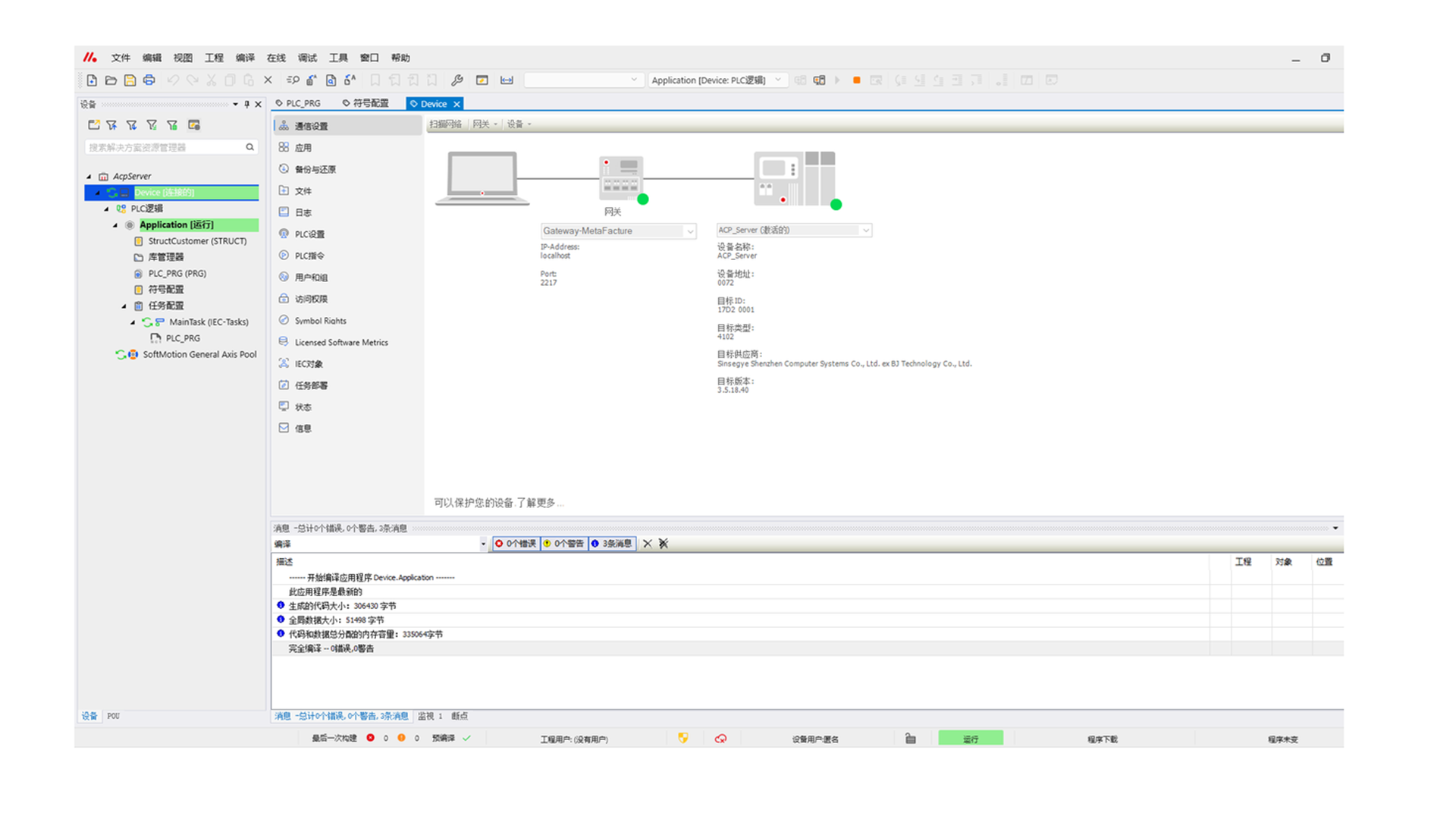

a.解压服务端PLC工程存档AcpServer.projectarchive，登录下载至服务端工智机。
b.解压客户端PLC工程存档AcpClient.projectarchive。
c.修改客户端PLC中的netId为服务端IP，登录下载至服务端工智机

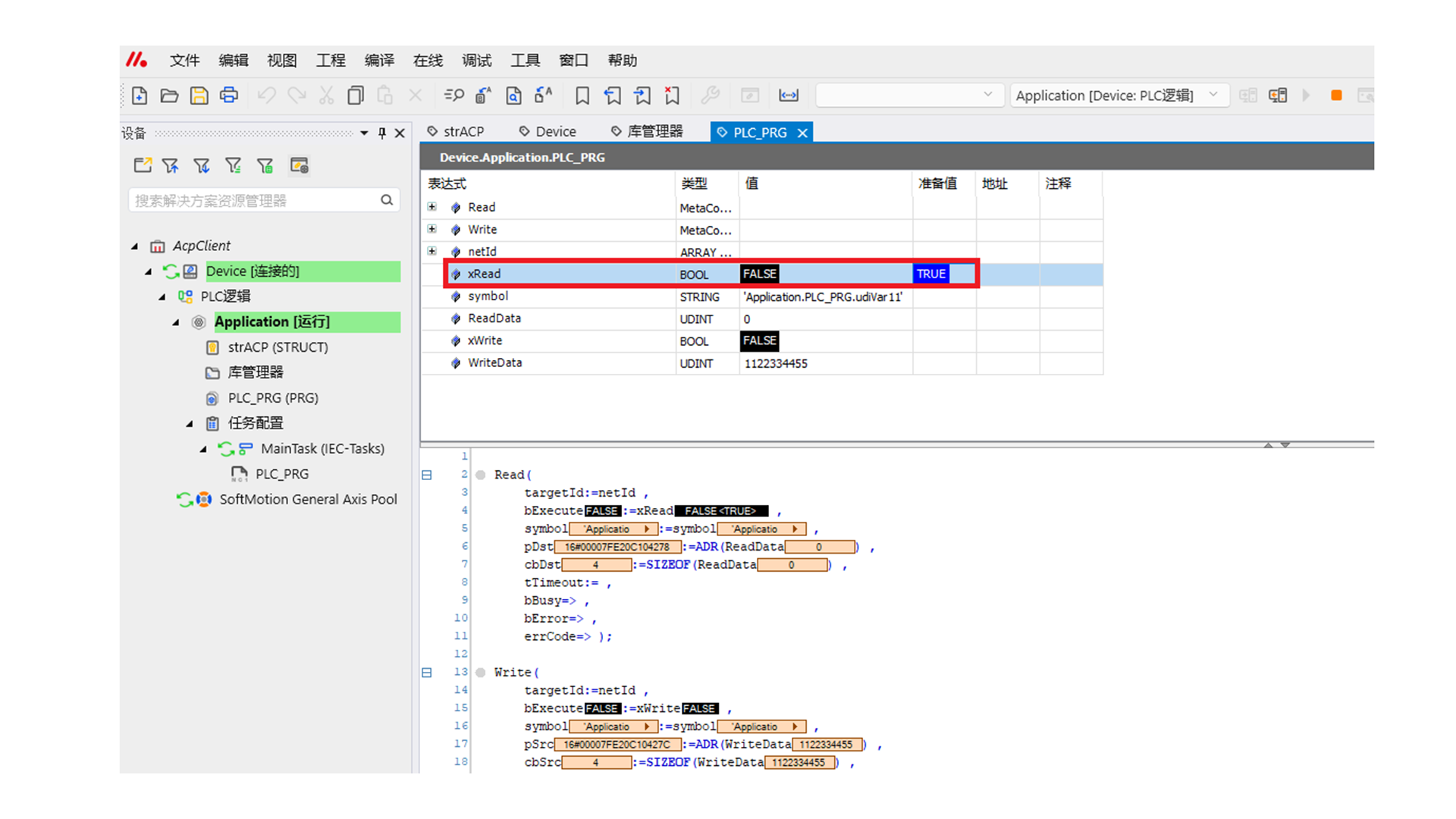

d.将xRead置TRUE，ReadData显示读取值4294967295
e.修改变量WriteData的值，将xWrite变量置TRUE，写入变量值。
查看服务端PLC的udiVar11，成功写入1122334455.
f.再次将xRead置False后置True，ReadData读取为新修改的数值。
二、示例
1.将官方网站下载的示例AcpServer工程下载到服务端工智机中。

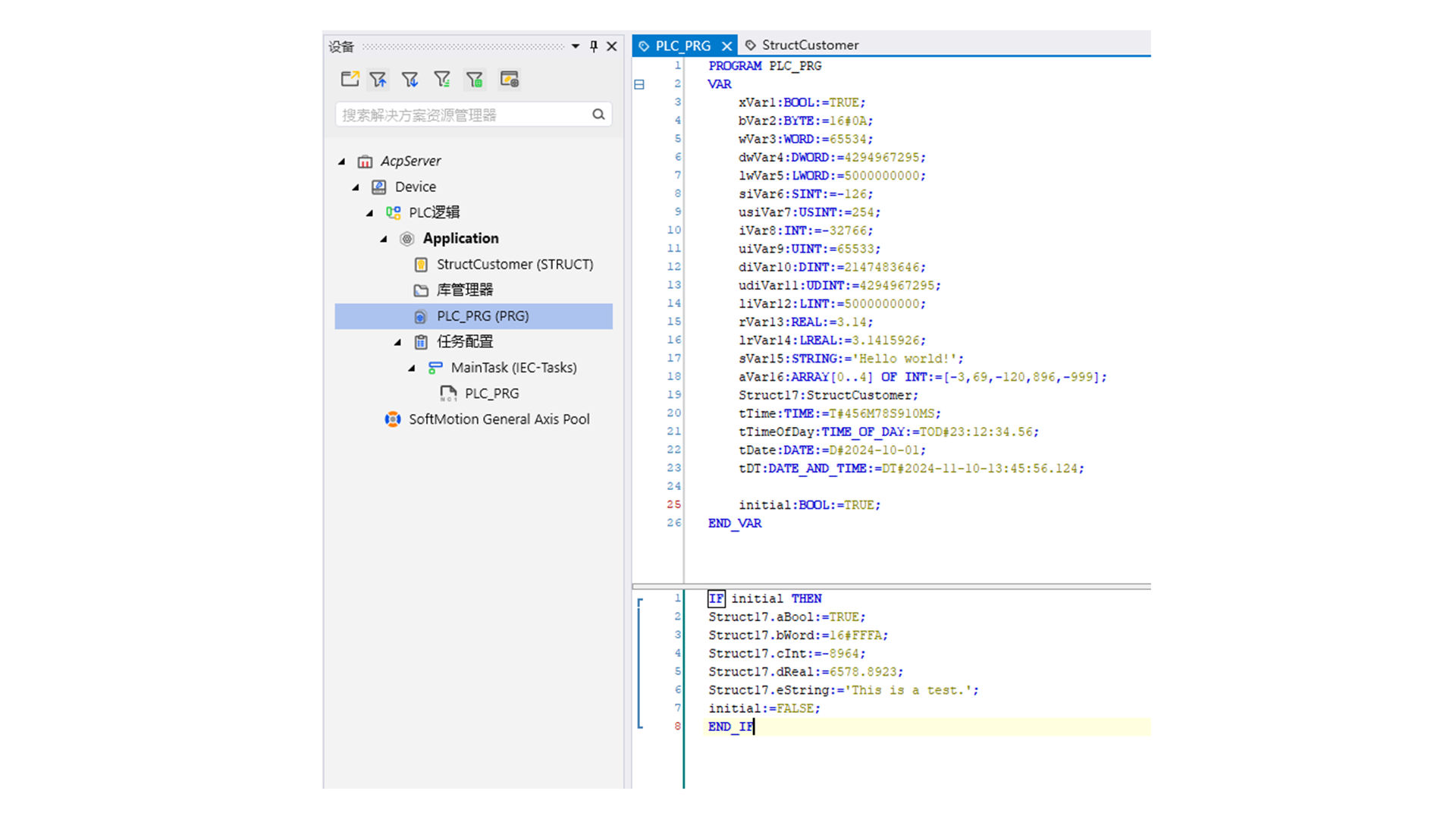

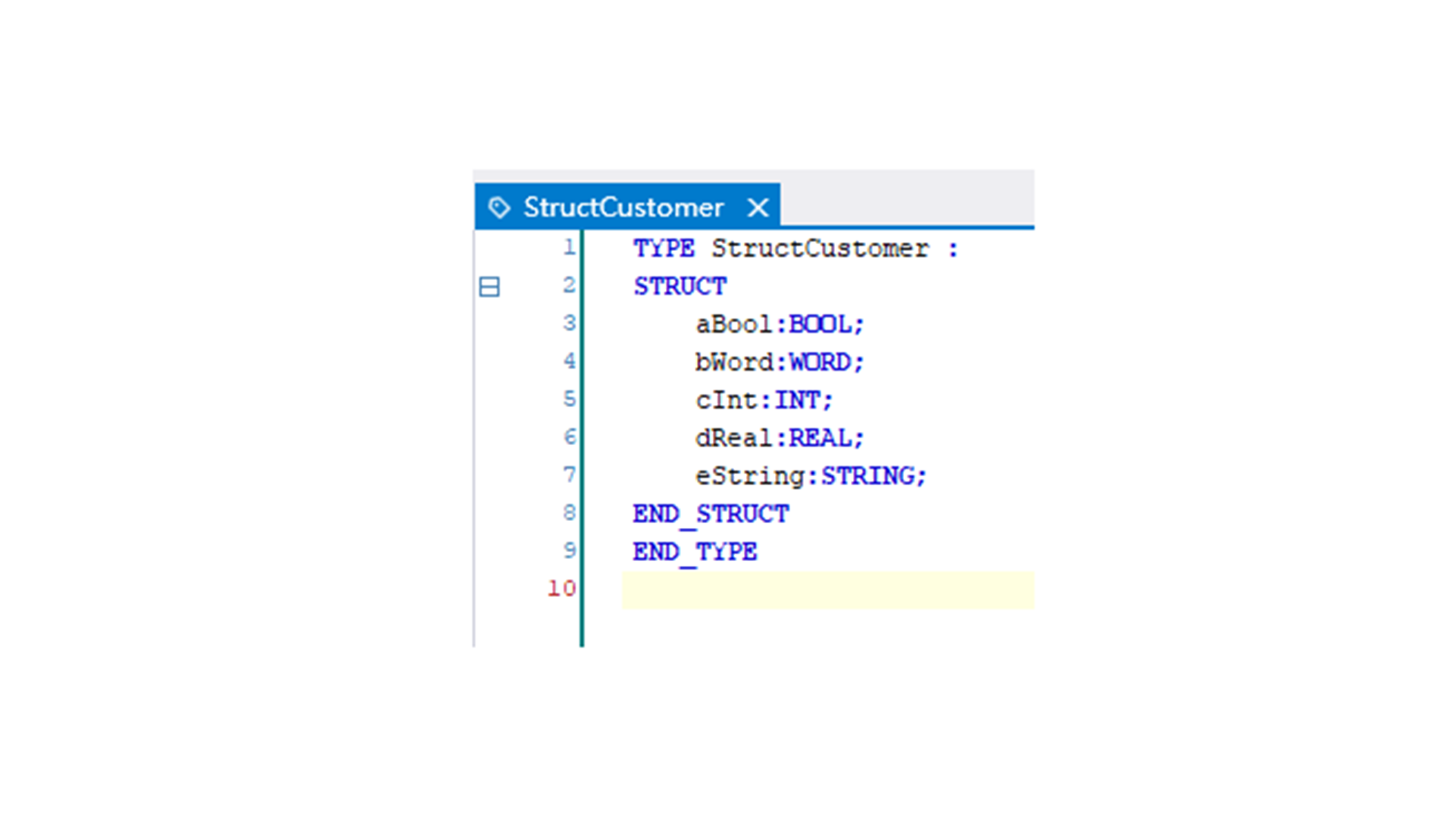

示例AcpServer工程包含一个结构体：
各类型变量，并赋予初始值：

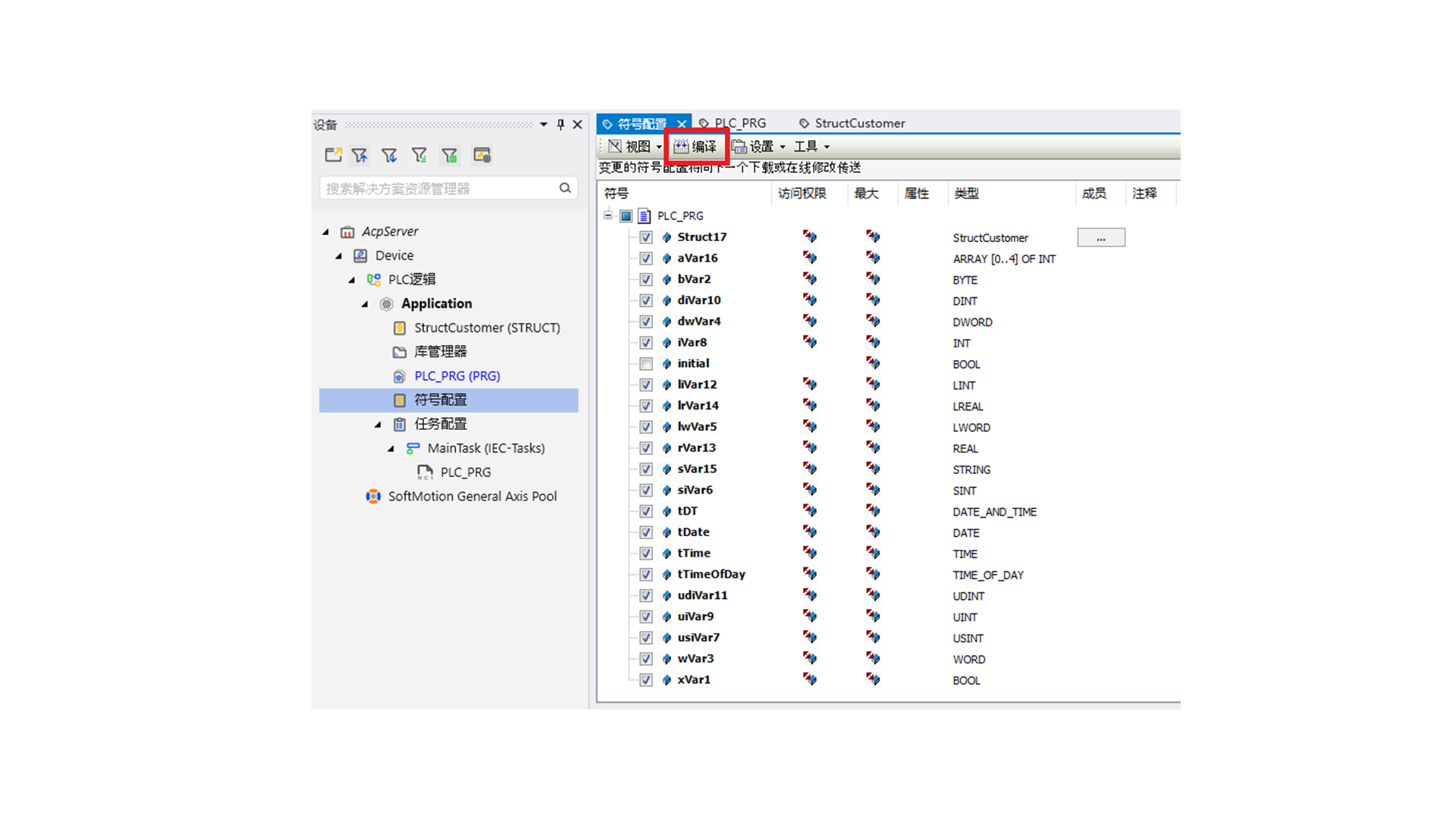

已编译的符号配置

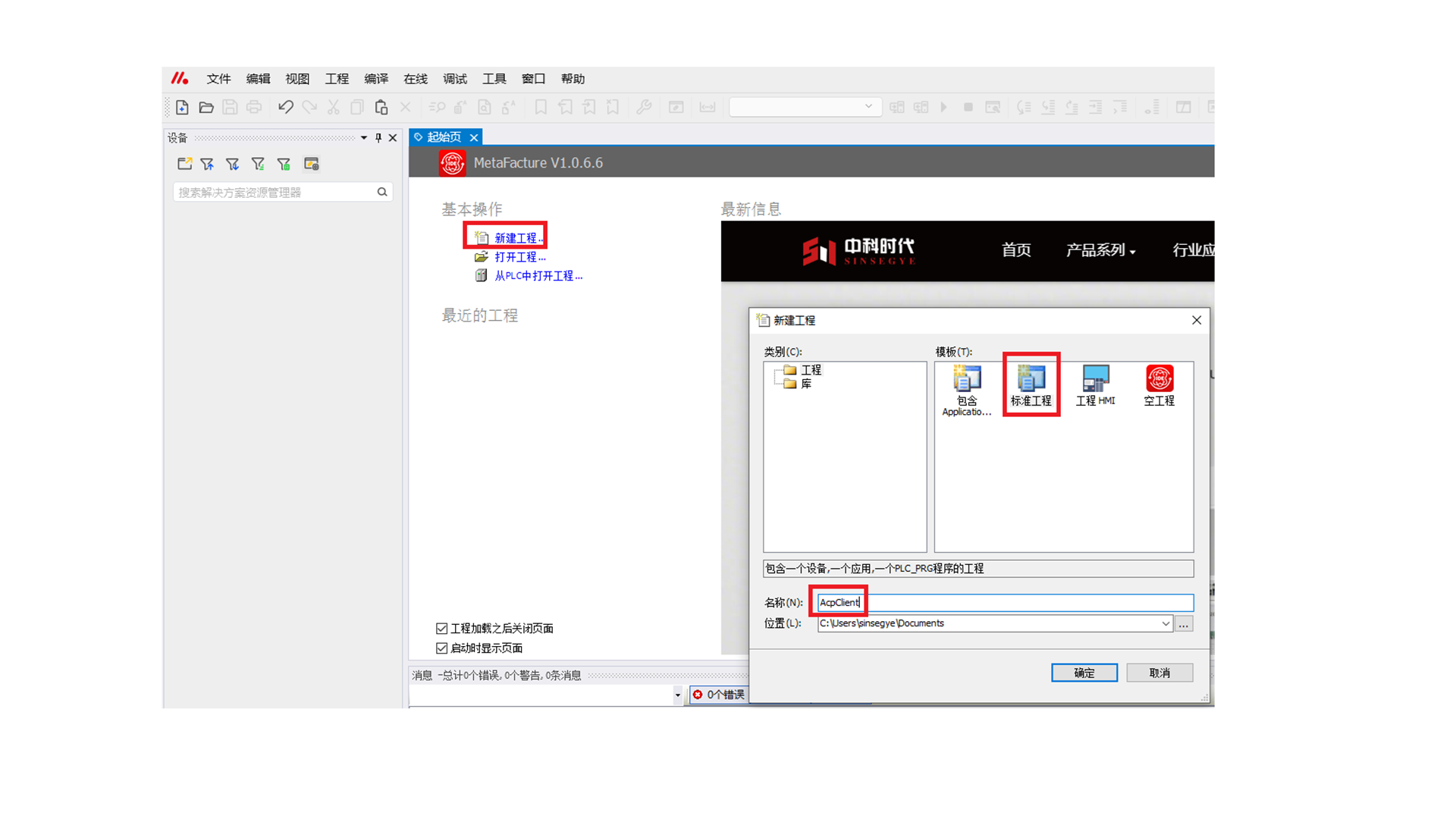

2.在个人电脑中新建示例工程，命名AcpClient

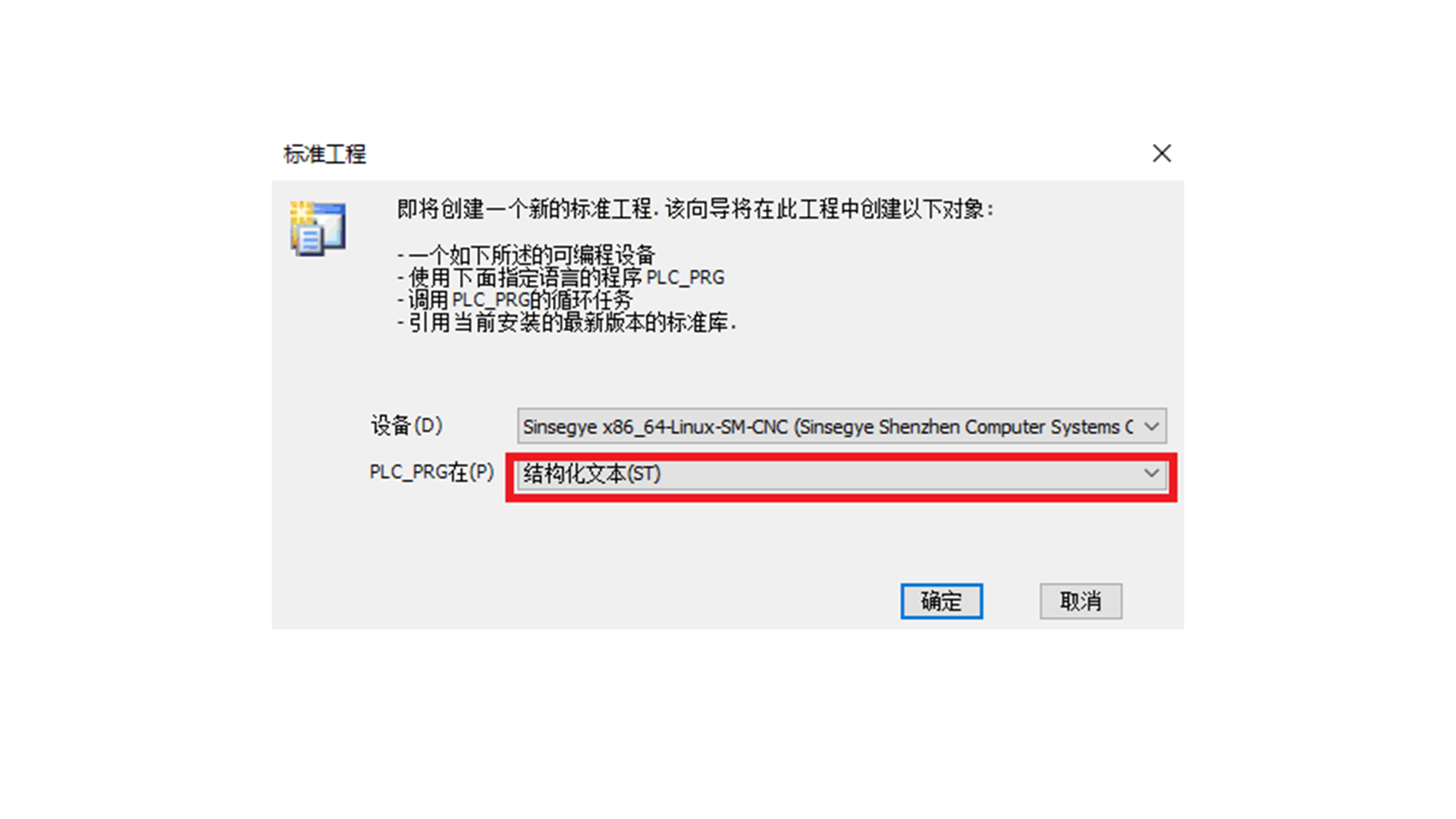

3.选择适合自己的编程语言，点击“确定”

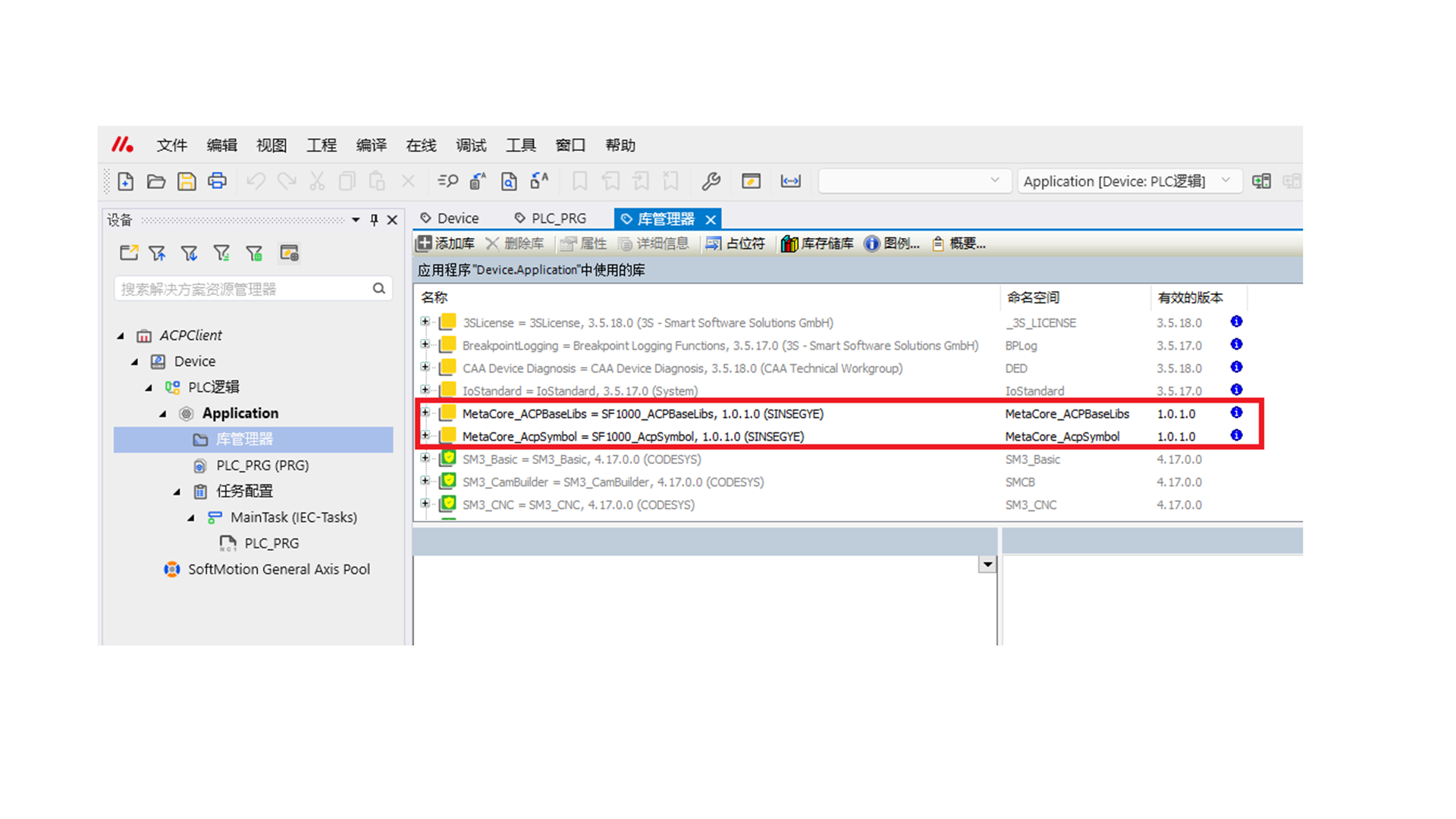

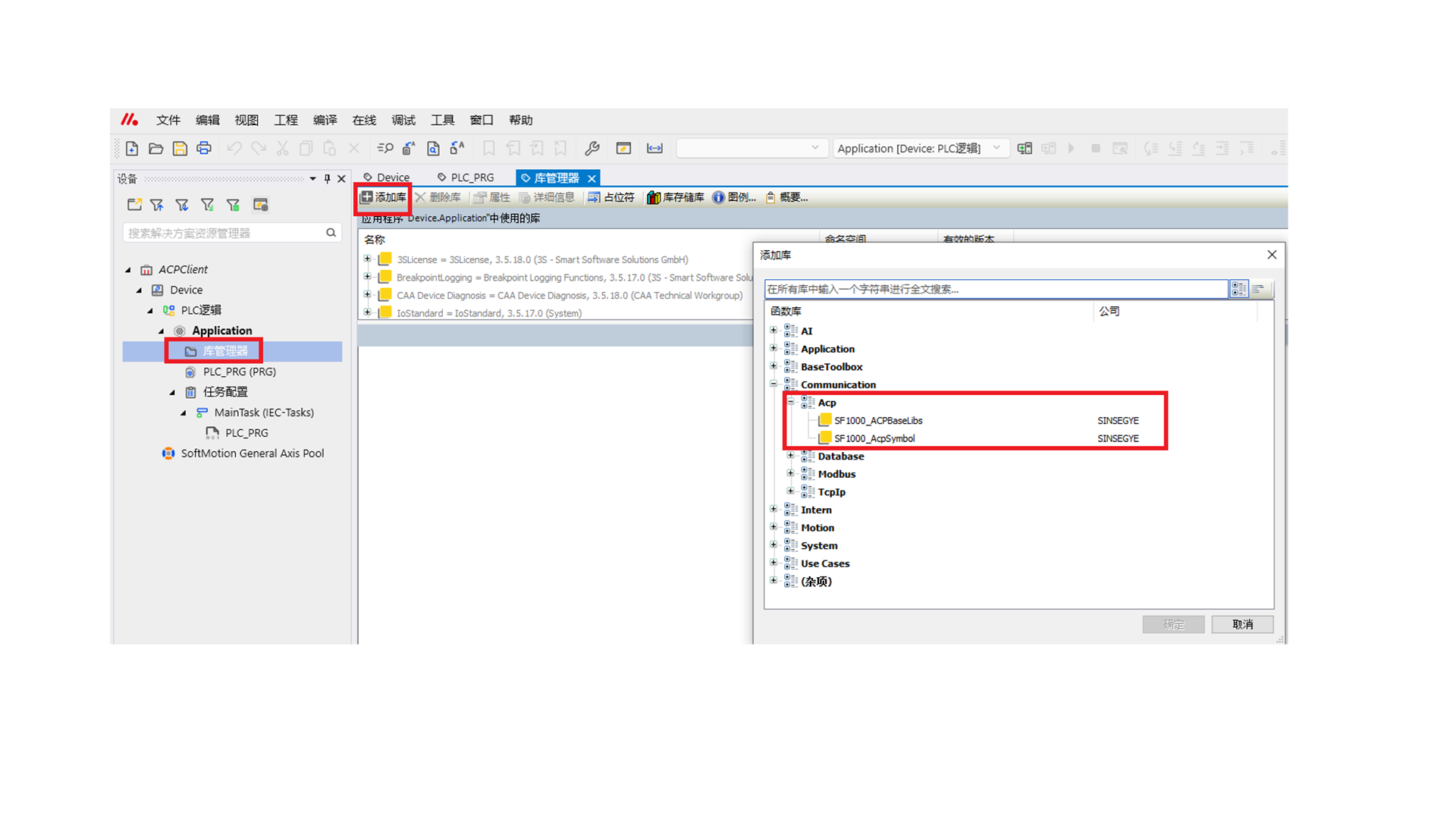

4.点击“库管理器”—“添加库”，添加SF1000_ACPBaseLibs和SF1000_AcpSymbol两个库文件

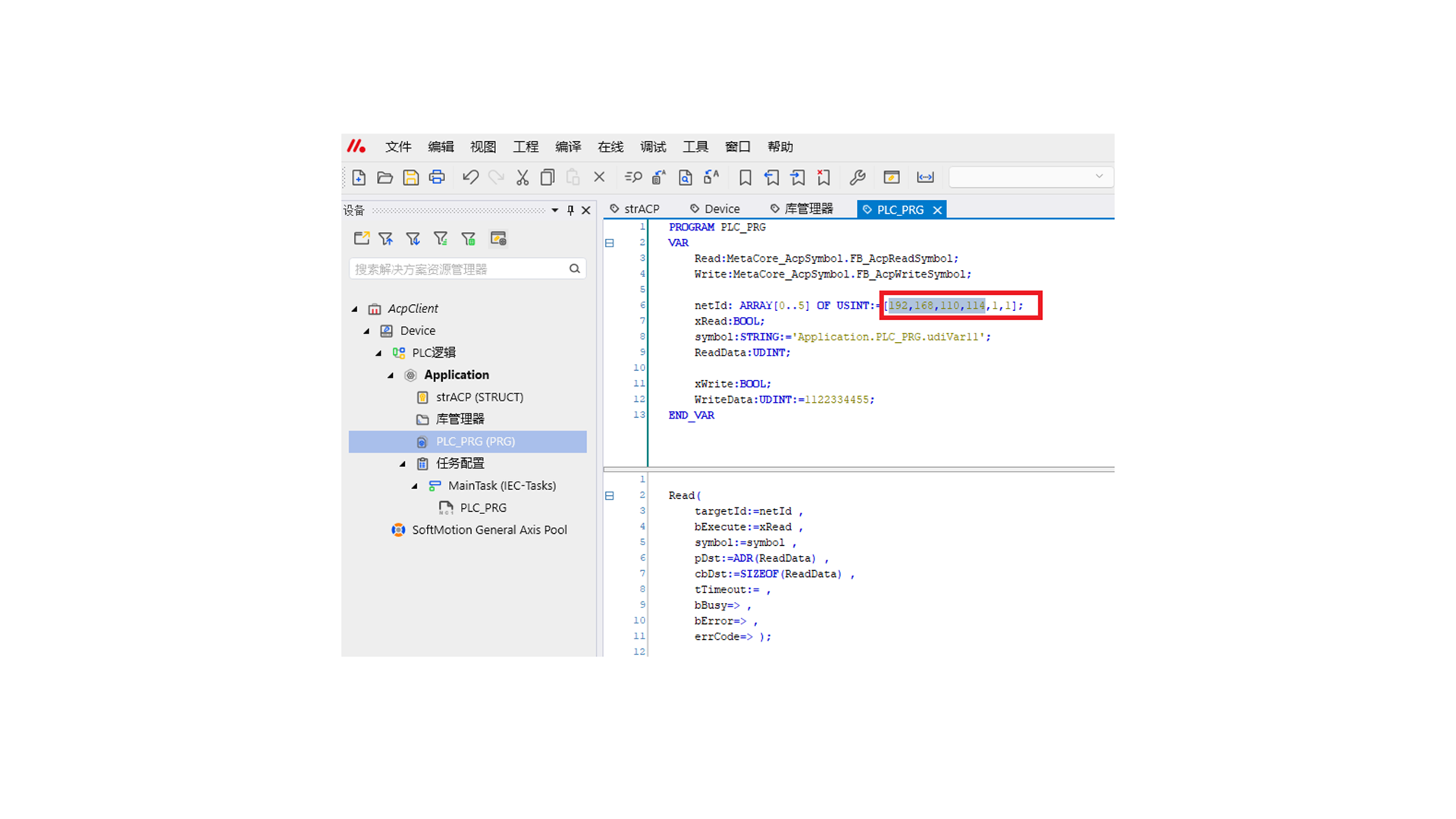

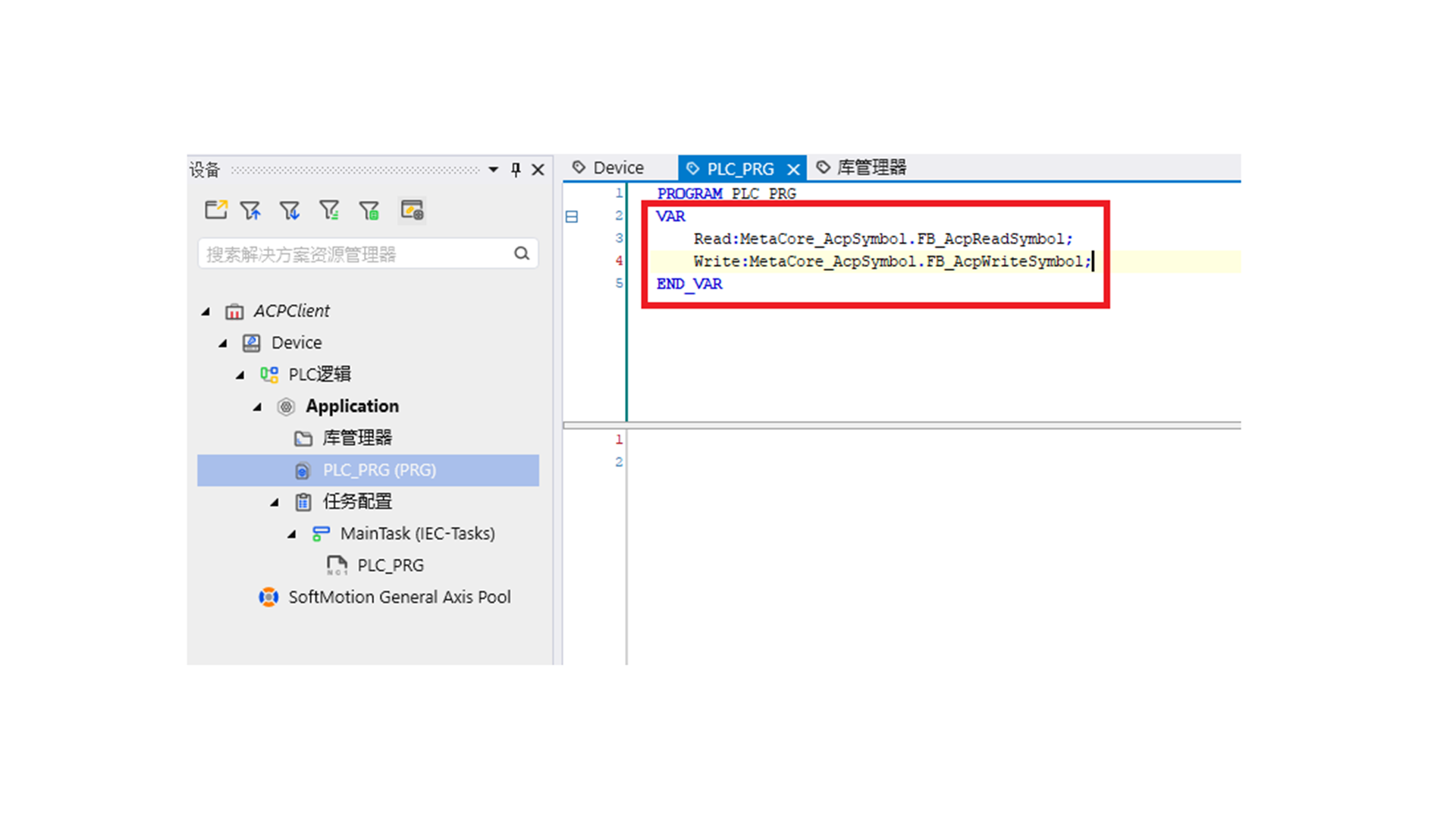

5.在PLC程序声明中，实例化功能块MetaCore_AcpSymbol.FB_AcpReadSymbol和MetaCore_AcpSymbol.FB_AcpWriteSymbol功能块

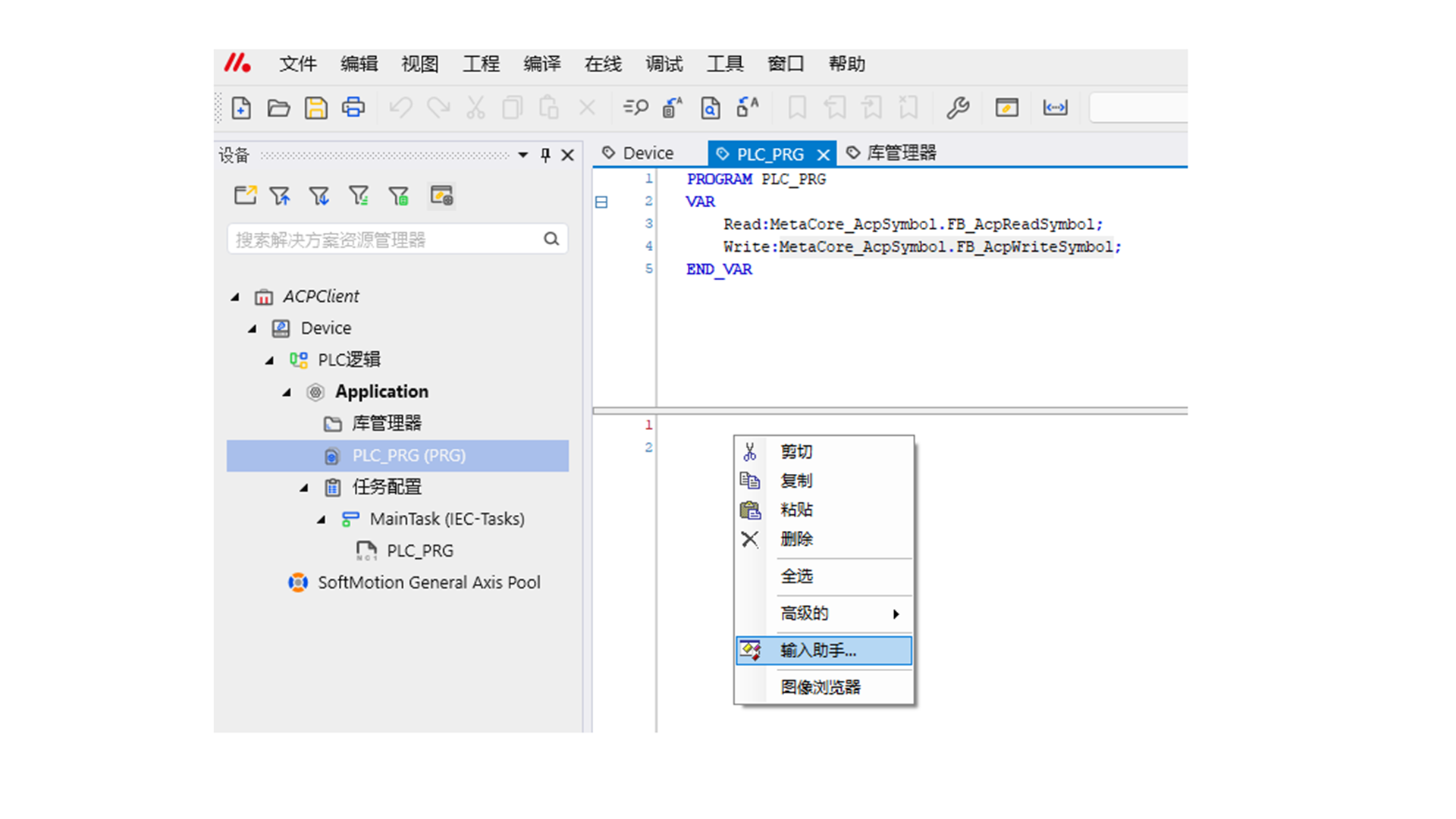

7.在PLC程序中，鼠标右键--选择“输入助手”
8.选择“实例调用”--选择“Read”功能块，点击“确定”

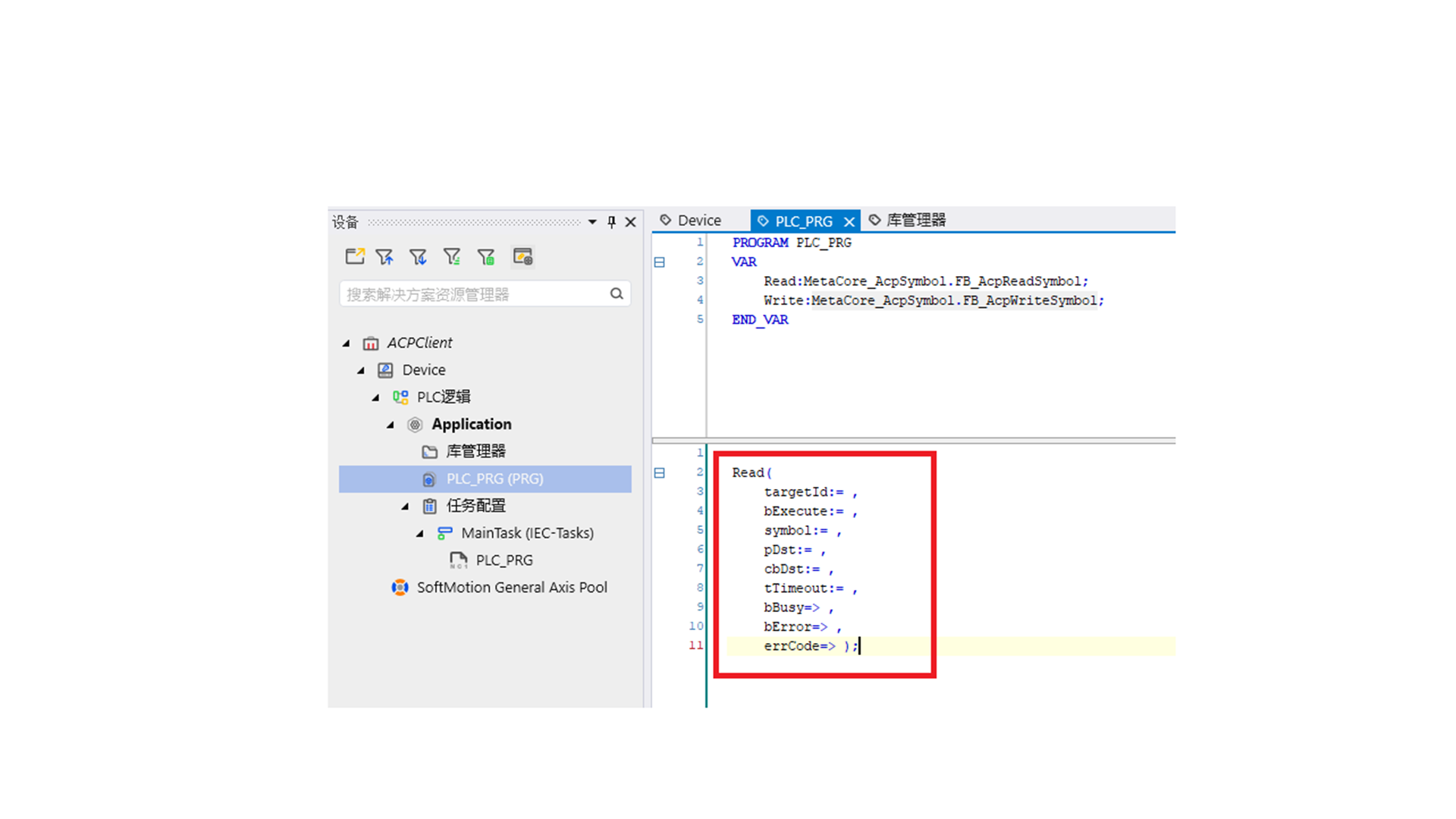

9.PLC程序将自动添加Read功能块。

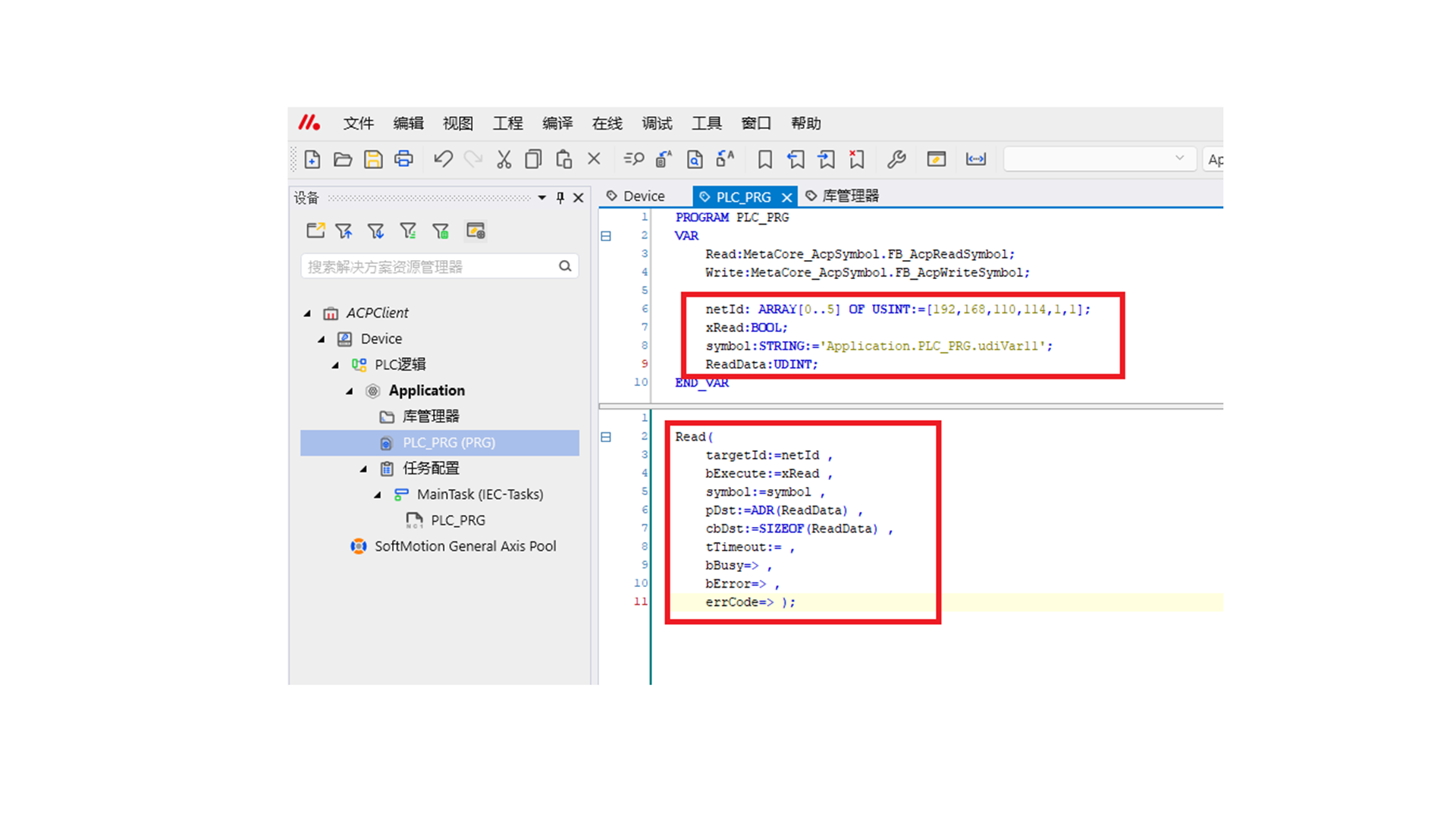

10.声明变量，本例读取客户端的变量为Application.PLC_PRG.udiVar11，类型为UDINT。将读取的数据保存在ReadData变量中。
| 参数名称 | 参数类型 | 描述说明 |
|---|---|---|
| targetId | ARRAY\[0..5] OF USINT | 连接服务端的IP地址，数组类型，最后两位固定为1 |
| bExecute | BOOL | 上升沿启动功能块，进行ACP变量读取， |
| symbol | String | 读取服务端的变量地址，如‘Application.PLC_PRG.udiVar11’ |
| pDst | Pointer to BYTE | 读取服务端的变量数据，数值以BYTE的形式存储在指针指向的地址中 |
| cbDst | UDINT | 读取服务端的变量数据长度，使用SIZEOF()来获取变量类型长度 |
| tTimeout | TIME | 读取超时时间，默认5s |

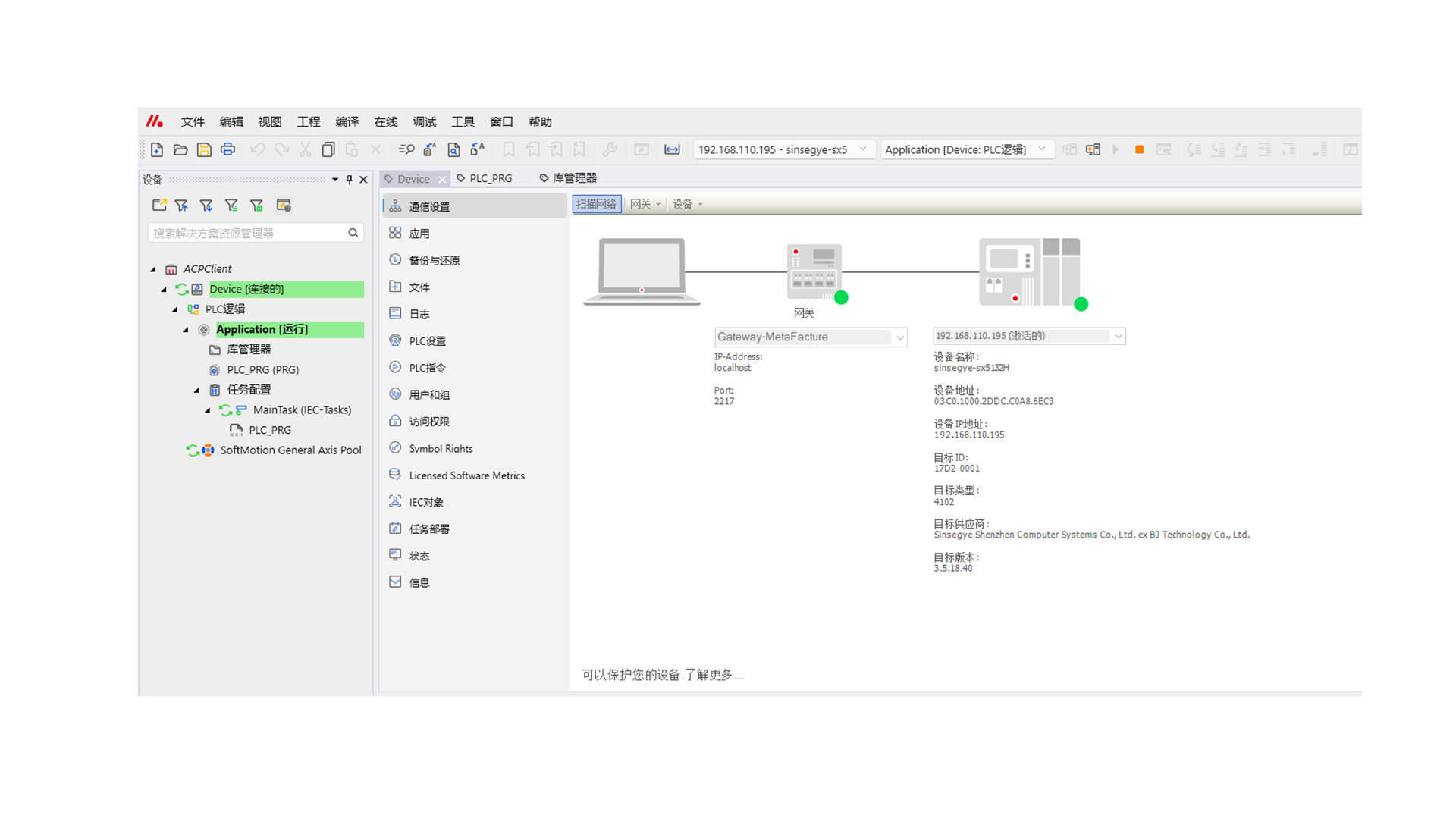

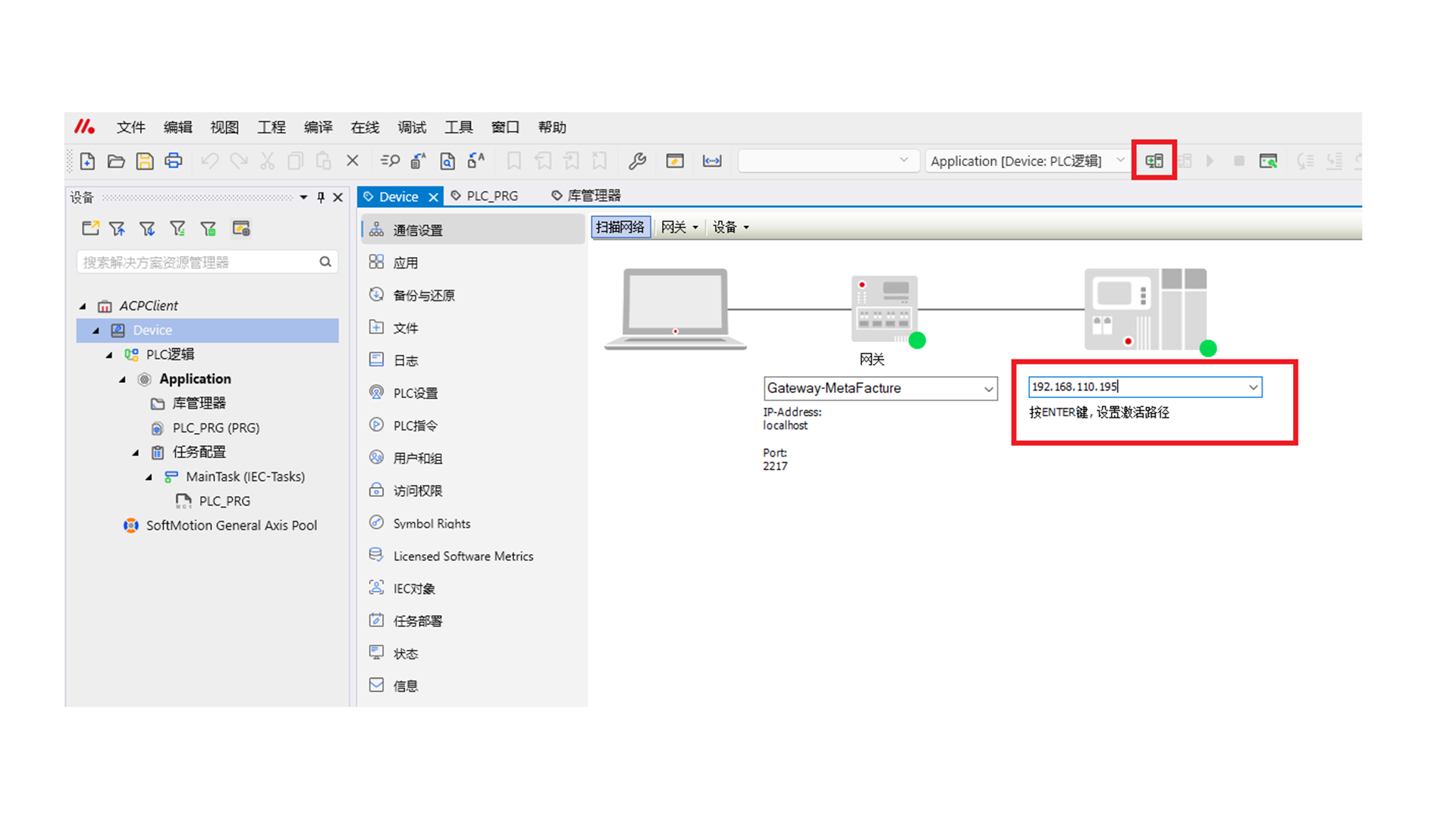

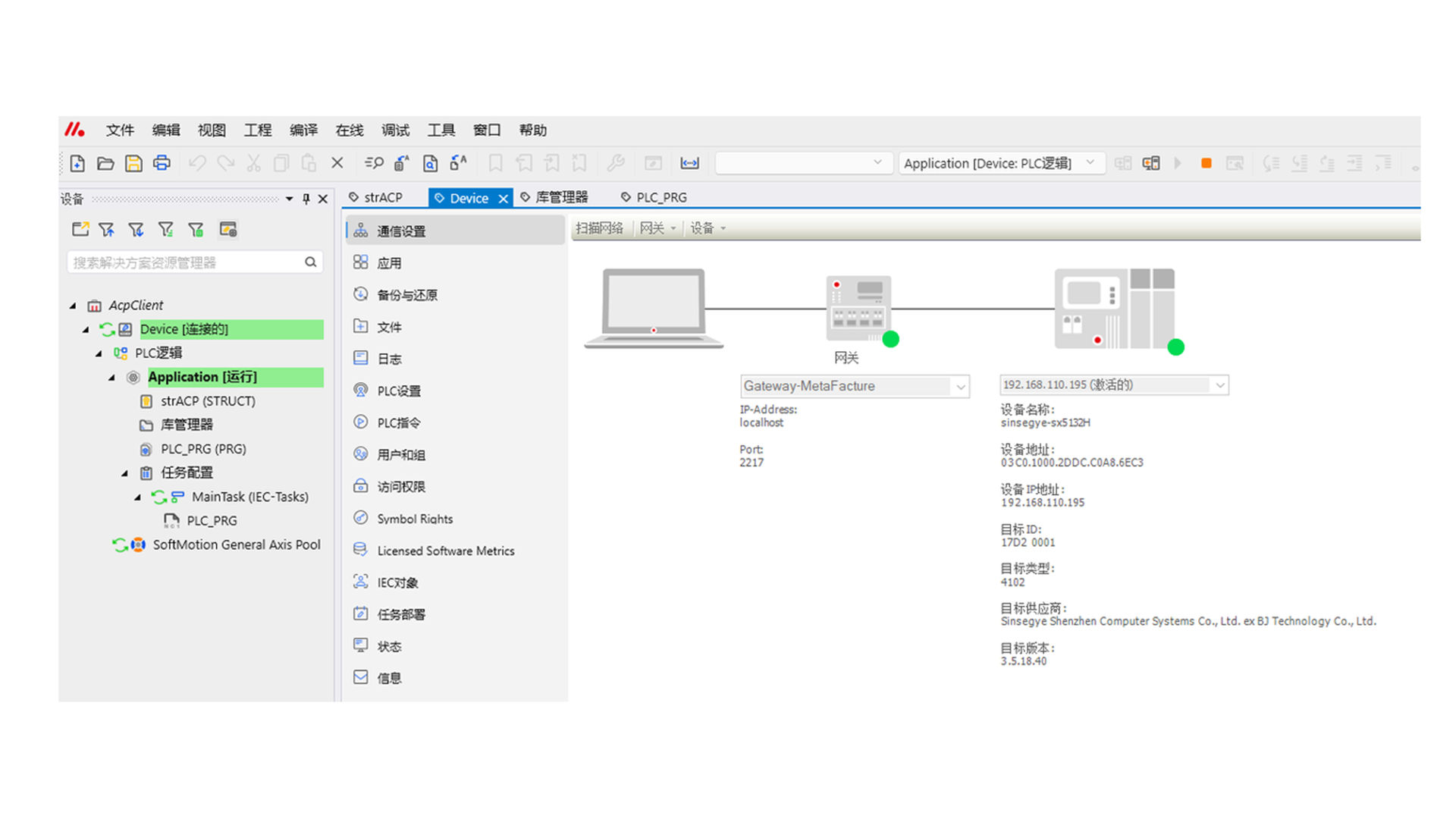

11.登入客户端192.168.110.195，下载运行程序。

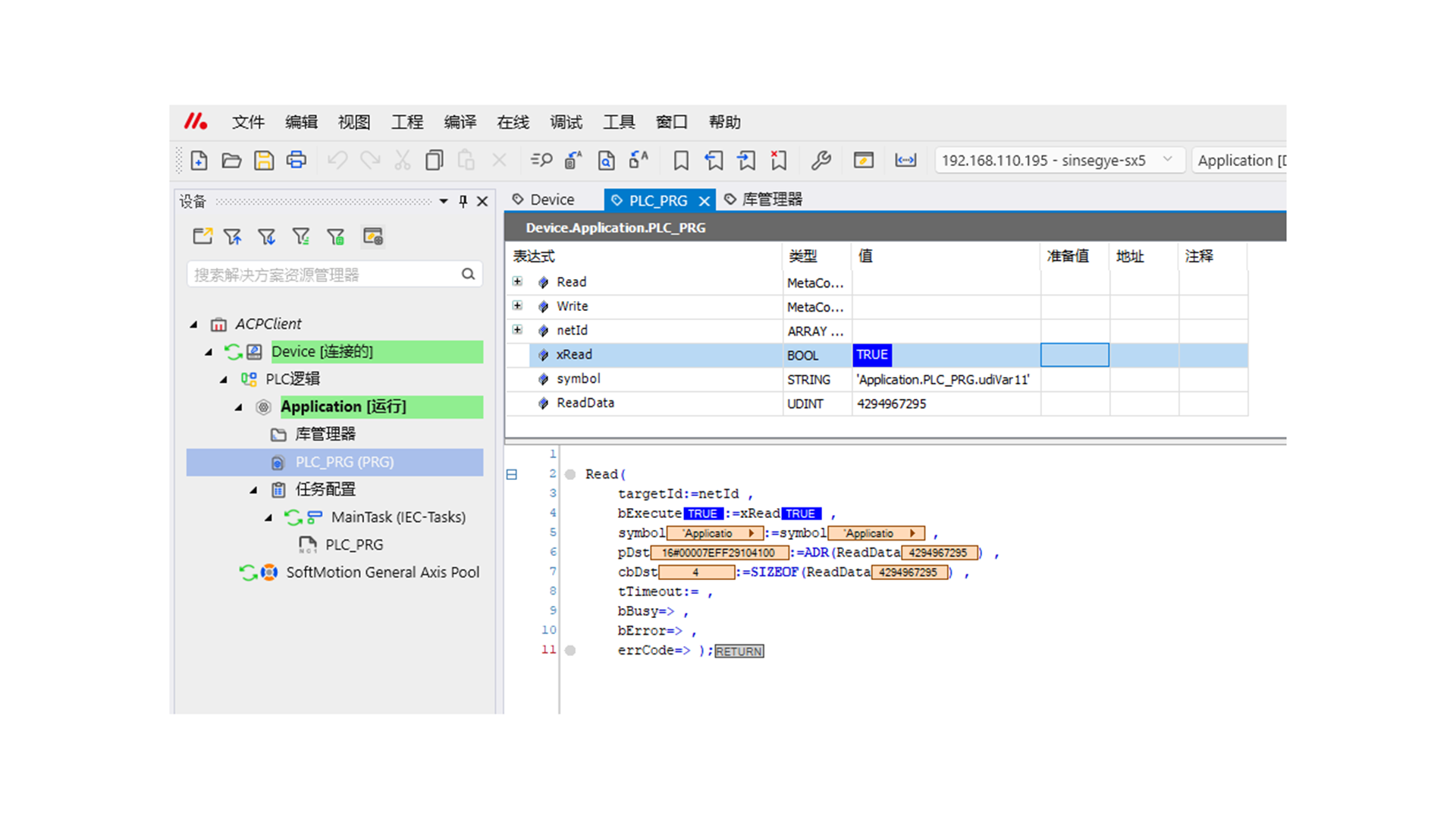

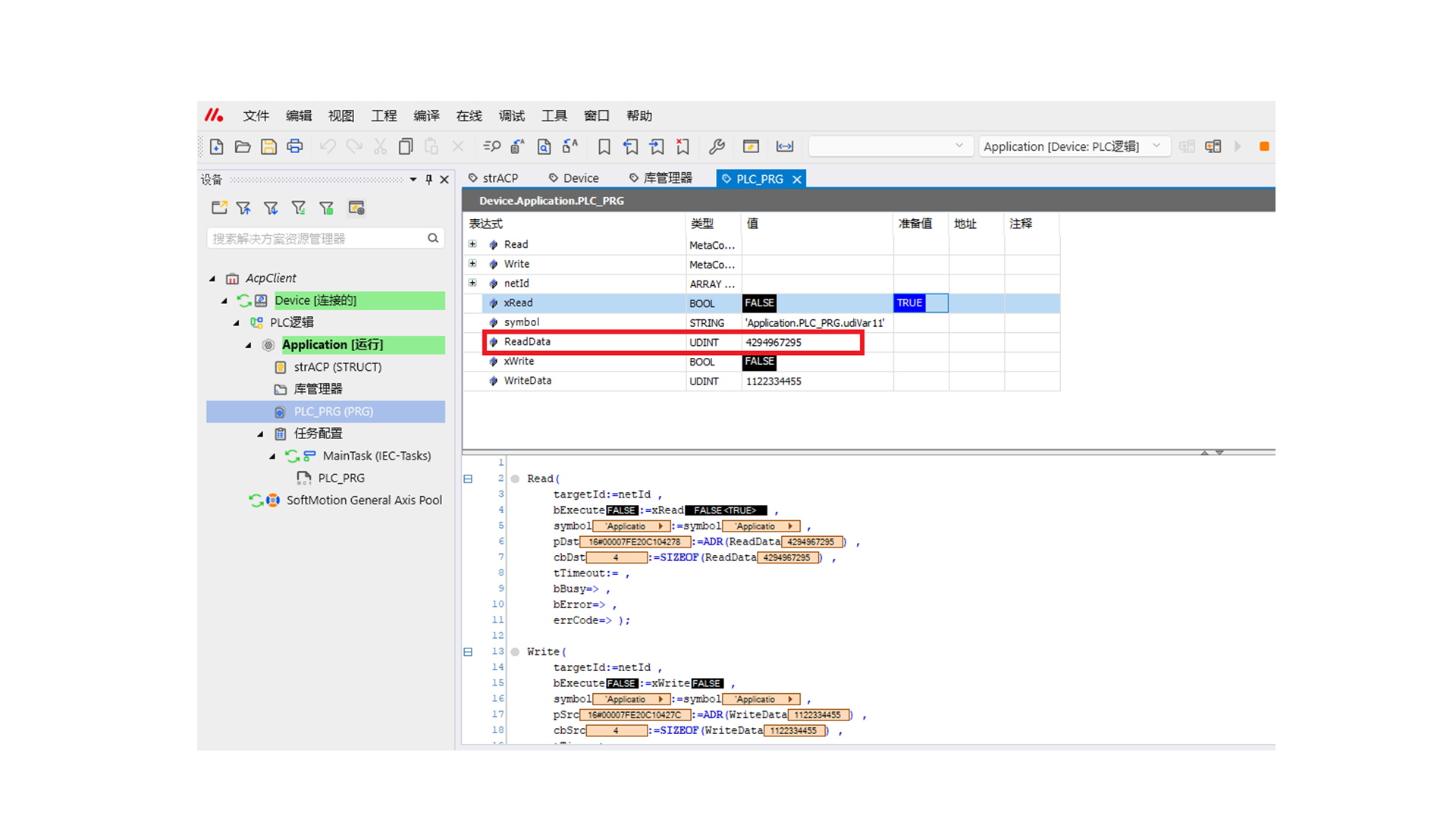

将xRead变量置为True，ReadData成功获取值4294967295

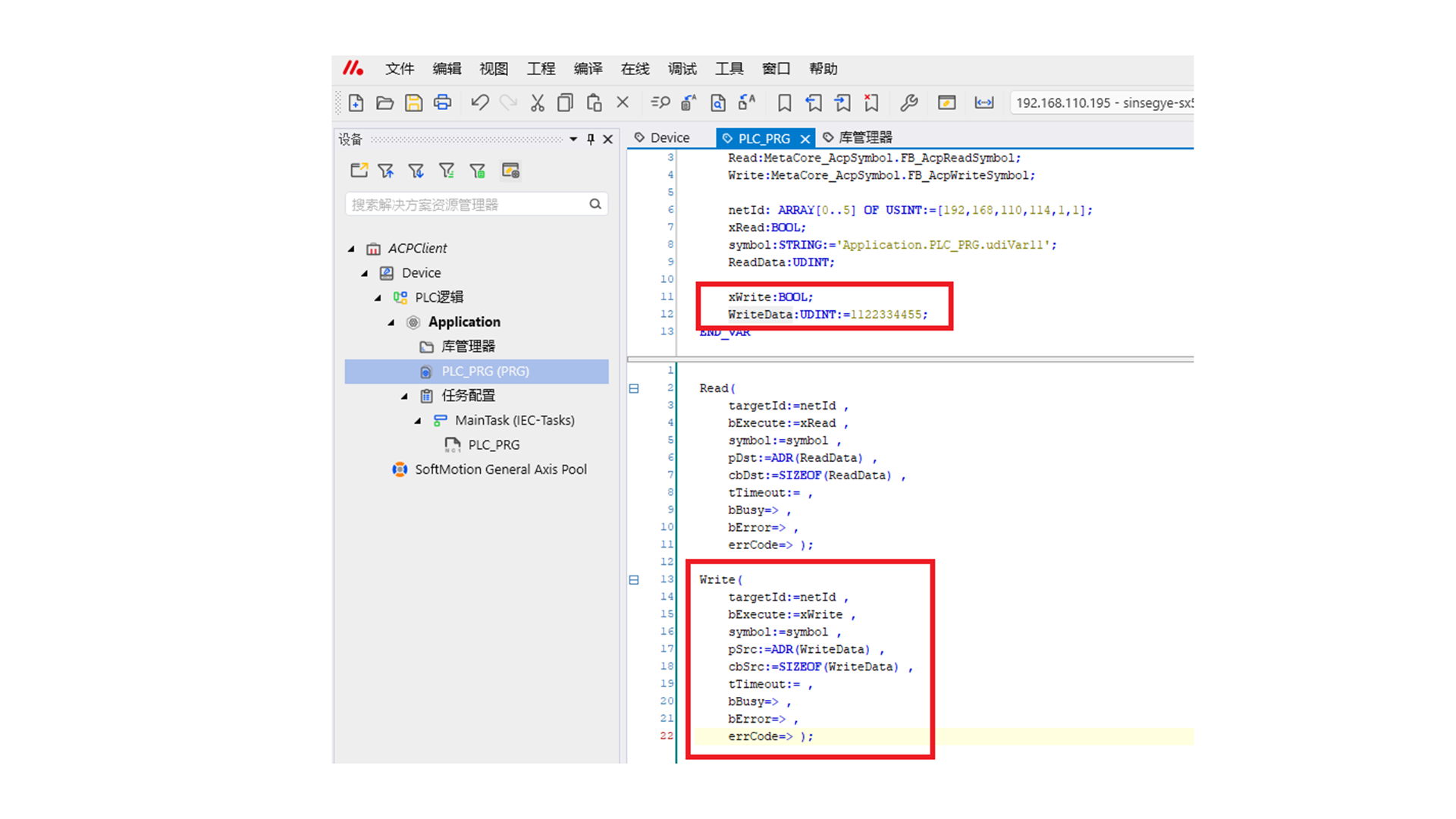

11.使用输入助手添加Write功能块的实例，同时声明xWrite变量作为写入启动变量，WriteData作为写入数据，本例写入服务端变量Application.PLC_PRG.udiVar11，写入值为1122334455.

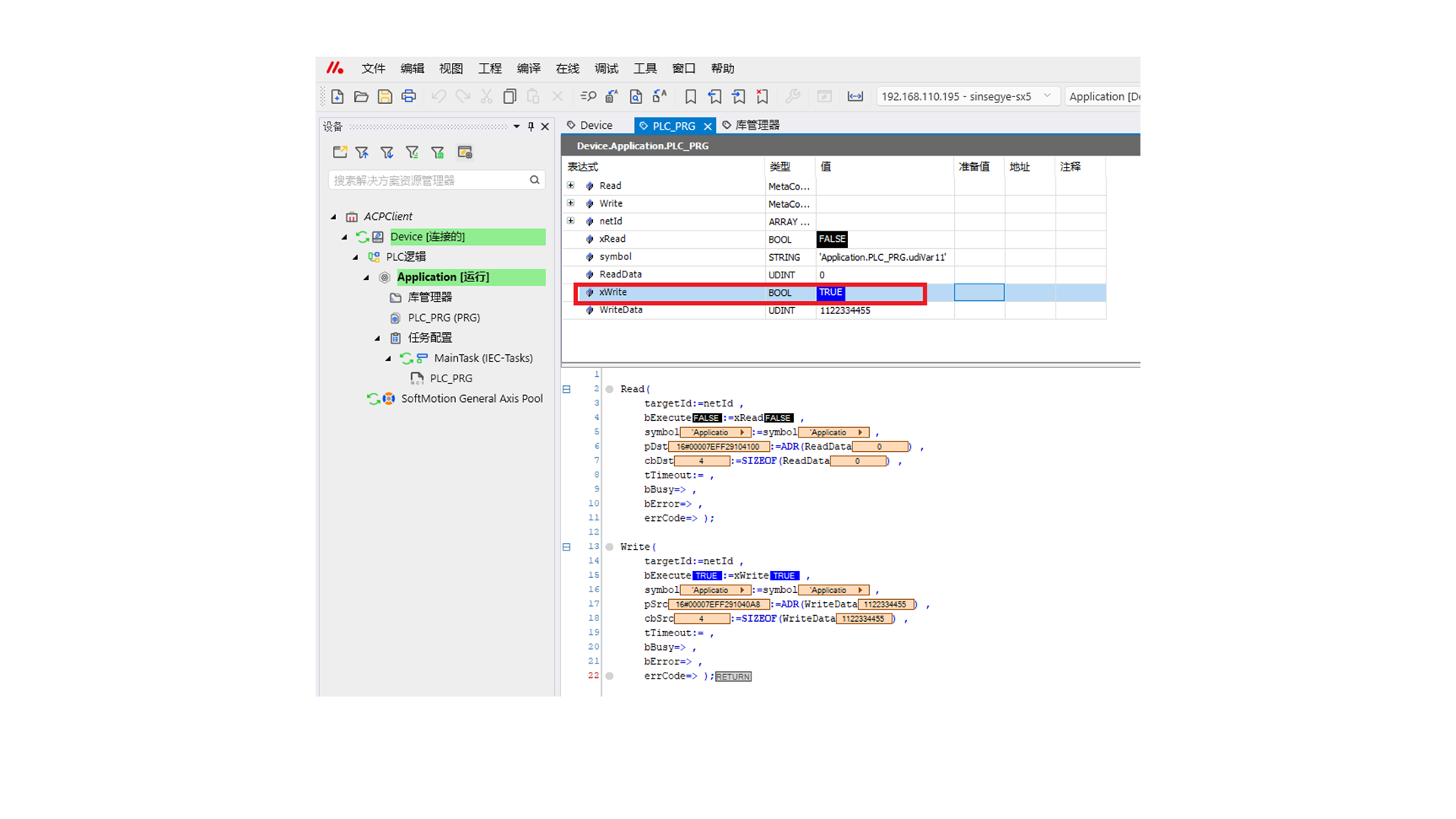

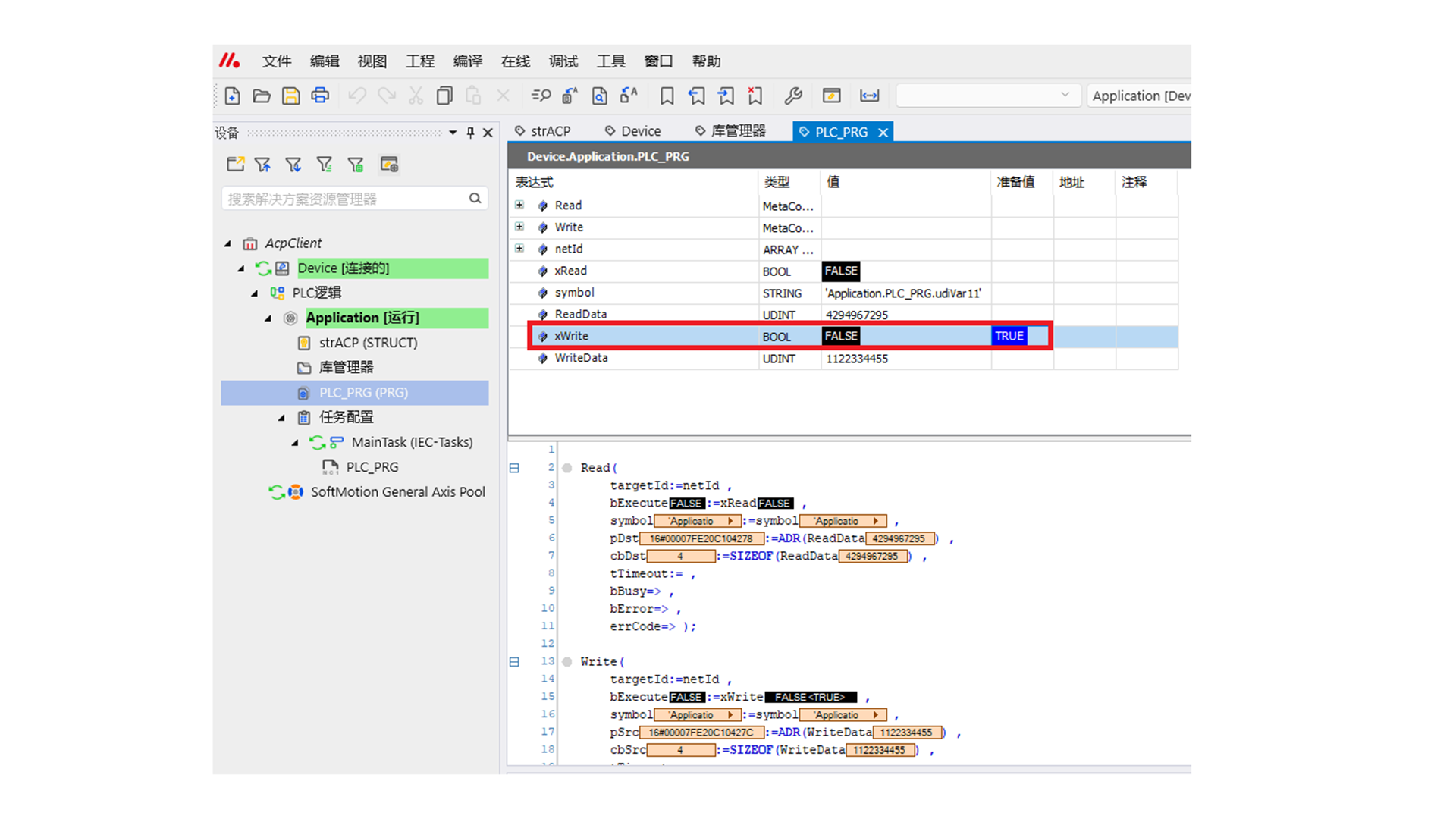

12.登录客户端设备，将xWrite置TRUE。写入完成。

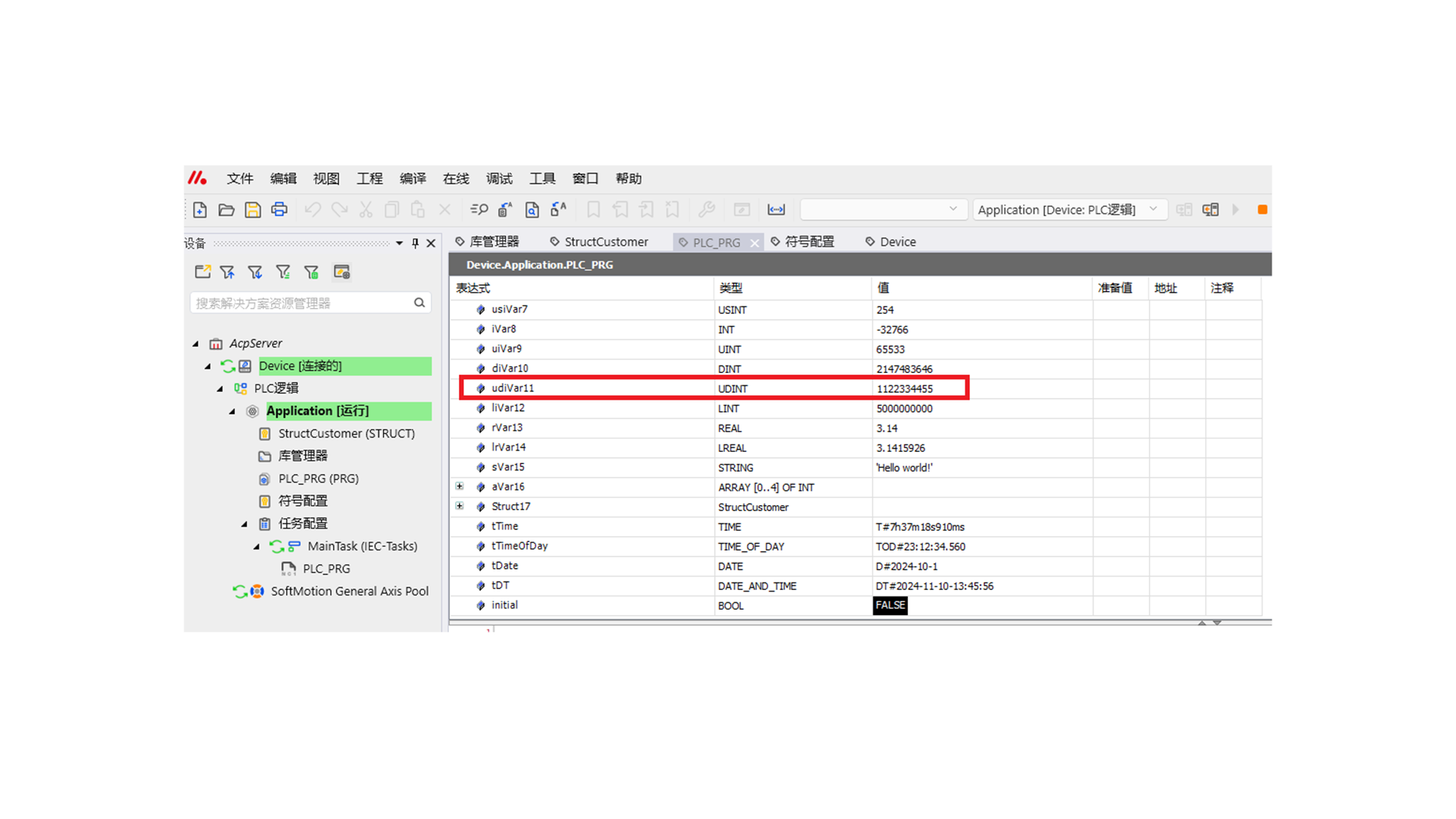

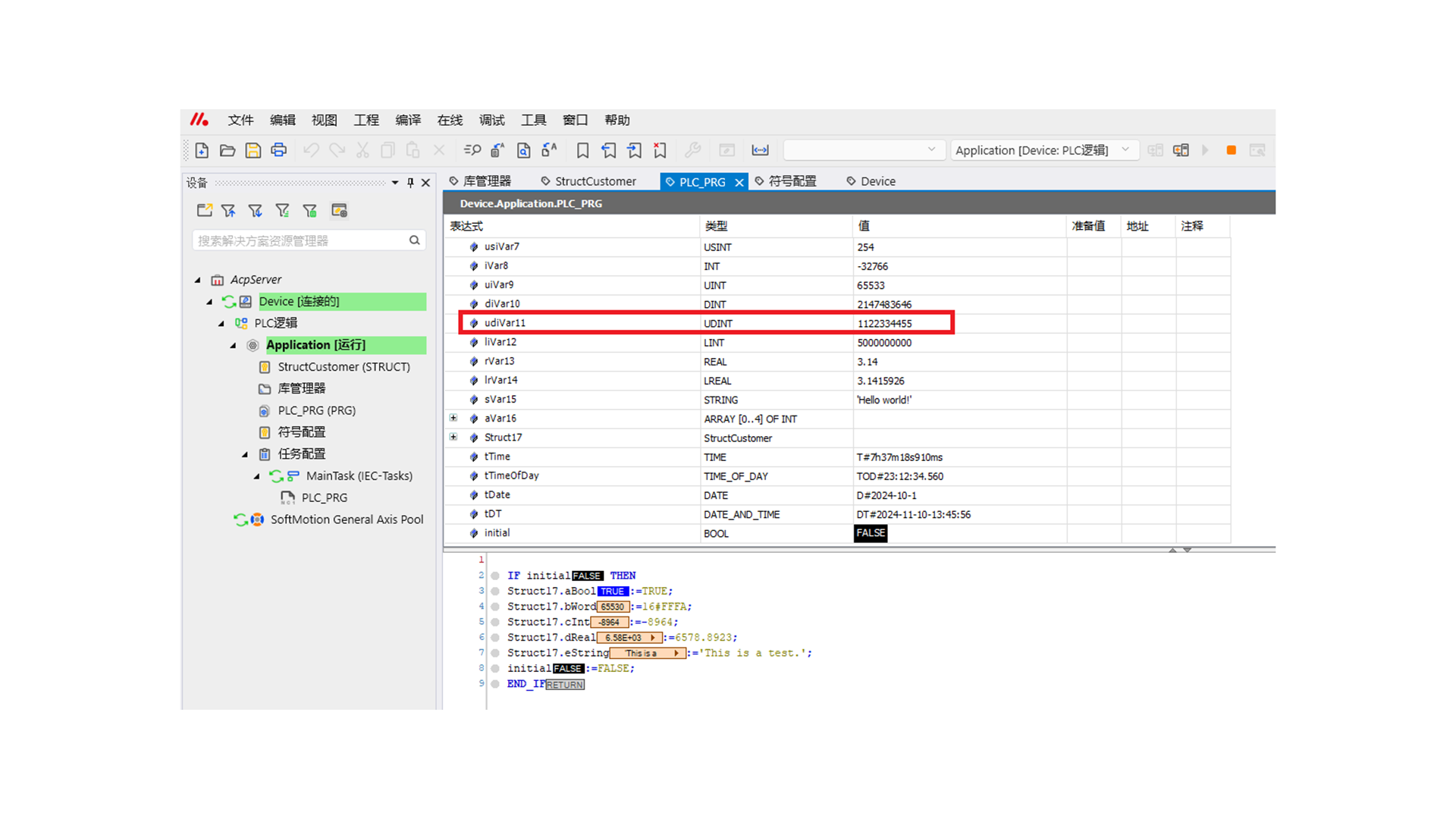

查看服务端PLC，udiVar11的值已经修改为1122334455

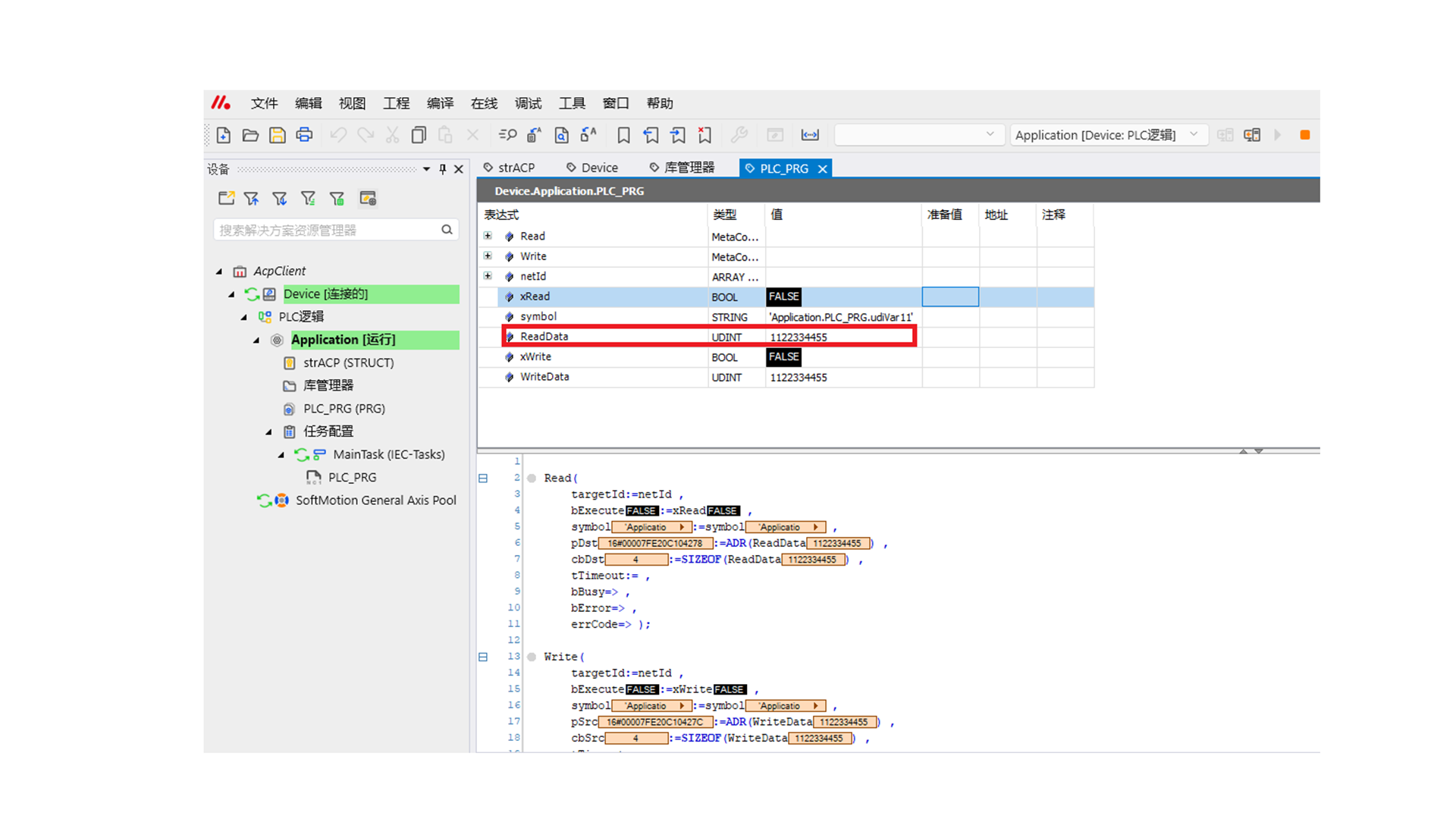

13.可以验证是否写入成功，将xRead再次置TRUE，读取udiVar11，可以看到读取值与写入值相同，说明写入成功
三.实验注意点
1、无法读取变量数值
解决方法：检查客户端symbol中的变量路径是否与服务端的一致
2、读取变量数值不正确
解决方法：检查客户端读取变量的类型是否与服务端类型一致，使用ADR()和SIZEOF()命令获得指针和数据大小
功能介绍
1、功能块FB_AcpReadSymbol介绍
- 输入参数
| 参数名称 | 参数类型 | 描述说明 |
|---|---|---|
| targetId | ARRAY\[0..5] OF USINT | 连接服务端的IP地址，数组最后两位固定为1 |
| bExecute | BOOL | 上升沿启动功能块，进行ACP变量读取 |
| symbol | String | 读取服务端的变量地址，如‘Application.PLC_PRG.Var1’ |
| pDst | Pointer to BYTE | 读取服务端的变量数据，数值以BYTE的形式存储在指针指向的地址中 |
| cbDst | UDINT | 读取服务端的变量数据长度，使用SIZEOF()来获取变量类型长度 |
| tTimeout | TIME | 读取超时时间，默认5s |
- 输出参数
| 参数名称 | 参数类型 | 描述说明 |
|---|---|---|
| bBusy | Bool | 功能块运行状态，True为运行，False为空闲 |
| bError | Bool | 是否报错，True为有错误，False为正常 |
| errInfo | String | 错误信息 |
2、功能块FB_AcpWriteSymbol介绍
- 输入参数
| 参数名称 | 参数类型 | 描述说明 |
|---|---|---|
| targetId | ARRAY\[0..5] OF USINT | 连接服务端的IP地址，数组最后两位固定为1 |
| bExecute | BOOL | 上升沿启动功能块，进行ACP变量写入 |
| symbol | String | 写入服务端的变量地址，如‘Application.PLC_PRG.Var1’ |
| pSrc | Pointer to BYTE | 写入服务端的变量数据，使用ADR()获取写入变量的地址 |
| cbSrc | UDINT | 写入服务端的变量数据长度，使用SIZEOF()来获取变量类型长度 |
| tTimeout | TIME | 读取超时时间，默认5s |
- 输出参数
| 参数名称 | 参数类型 | 描述说明 |
|---|---|---|
| bBusy | Bool | 功能块运行状态，True为运行，False为空闲 |
| bError | Bool | 是否报错，True为有错误，False为正常 |
| errInfo | String | 错误信息 |
附录
一、工智机手动安装deb组件方法
建议使用Device Manager安装、卸载插件，如需手动安装deb组件，方法如下：
1.将个人电脑连接至交换机中，并使其IP地址与工智机在同一网段中。
2.将所需要的组件下载至个人电脑，并放置在同一文件夹下。
3.鼠标右键文件夹空白处，选择“在终端中打开”
4.通过scp命令将acpplcaccess_0.1.5-rc.3_amd64.deb文件传输到客户端工智机中。
scp -P 2224 acpplcaccess_0.1.5-rc.3_amd64.deb sinsegye@192.168.110.175:~
密码为1.
通过ssh 远程连接到工智机命令行
ssh -p 2224 sinsegye@192.168.110.175
通过dpkg命令，安装acpplcaccess_0.1.5-rc.3_amd64.deb文件
sudo dpkg -i acpplcaccess_0.1.5-rc.3_amd64.deb如果发生错误，则可以使用强制安装命令
sudo dpkg -i --force-overwrite acpplcaccess_0.1.5-rc.3_amd64.deb
使用nano命令打开SinsegyeRTE.cfg文件
sudo nano /usr/local/etc/SinsegyeRTE/SinsegyeRTE.cfg
在 \[ComponentManager]下，添加Component.0=AcpPlcAccess（红色部分视具体情况而增加)。Ctrl+X退出—选择Y—回车确定。
重启工智机
sudo reboot同理，使用如下命令将libacp_0.1.0-rc.5_amd64.deb组件安装至客户端的工智机中，本例客户端工智机IP为192.168.110.123
scp -P 2224 libacp_0.1.0-rc.5_amd64.deb sinsegye@192.168.110.123:~
ssh -p 2224 sinsegye@192.168.110.123
sudo dpkg -i libacp_0.1.0-rc.5_amd64.deb将acpreadwrite_0.0.1-rc.1_amd64.deb组件安装至客户端的工智机中，本例客户端工智机IP为192.168.110.123
scp -P 2224 acpreadwrite_0.0.1-rc.1_amd64.deb sinsegye@192.168.110.123:~
ssh -p 2224 sinsegye@192.168.110.123
sudo dpkg -i acpreadwrite_0.0.1-rc.1_amd64.deb使用nano命令打开SinsegyeRTE.cfg文件
sudo nano /usr/local/etc/SinsegyeRTE/SinsegyeRTE.cfg在 \[ComponentManager]下，添加Component.0=acpreadwrite（红色部分视具体情况而增加）
重启工智机
sudo reboot二、错误诊断
下表概述了可能出现的意外操作行为以及解决方法。
| 意外操作行为 | 解决方法 |
|---|---|
| 读写的变量名称与服务端的变量路径或名称不相同 | 修改变量路径或名称 |
| 读写的变量类型与服务端的变量类型不相同 | 修改变量类型 |
| 读写的结构体或结构体子成员类型与服务端不相同 | 确认服务端结构体，修改读取的结构体类型及子成员 |
