SF5180 ControlToolBox

概述

本产品是一个控制工具库，提供多种控制和信号处理的功能块。该库涵盖了常见的控制算法、滤波器、信号发生器及其他实用工具，适用于自动化控制、信号处理和系统测试等领域。下表概述了各个产品组件

产品组件	描述说明
Controller
FB_3Point	三点控制器
FB_3PointExt	扩展的三点控制器
FB_P	P控制器
FB_PI	PI控制器
FB_PID	PID控制器
FB_PIDSplitRange	可在线切换参数的PID控制器
FB_PIDExtSplitRange	扩展的PID控制器，增加了输入和输出死区等功能
FB_PIDSplitRangeParameterSwitch	用于FB_PIDSplitRange控制器的参数切换
MC
FB_CoERead	读取CoE PDO
FB_CoEReset
MC_CoEReset
MC_ResetECError
Output to Control Equipment
FB_DeadBand	对输入信号提供一个死区
FB_Limiter	输出信号限制
FB_PWMOut	基于输入信号提供PWM输出
FB_PWMOutExt	扩展的PWM功能
Signal
FB_NoiseGenerator	噪音信号发生器
FB_Ramp	斜坡信号发生器
FB_Random	随机数发生器
FB_SetPointGenerator	设定值发生器，根据输入序列提供输出
FB_SignalGenerator	信号发生器，提供正弦波，方波，三角波和锯齿波
SignalProcess
FB_DigitalFilter	数字量滤波器的基础功能，可实现FIR滤波器或IIR滤波器
FB_MovingAverageFilter	移动均值滤波器
FB_NotchFilter	陷波滤波器
FB_PT1	PT1滤波器
FB_PT2	PT2滤波器
FB_PTn	PTn滤波器

---

安装卸载

安装要求

本节描述工程和/或运行时系统所需的最低要求。

1、硬件要求

支持 MetaFacture 平台的设备（ PLC 或嵌入式系统）。

2、软件要求

已安装 MetaFacture 的开发环境。

操作系统支持：MetaOS或其他兼容平台。

必须具备相关的库或模块依赖（如基础 I/O 库）

安装过程

在 MetaFacture 中打开工程项目。

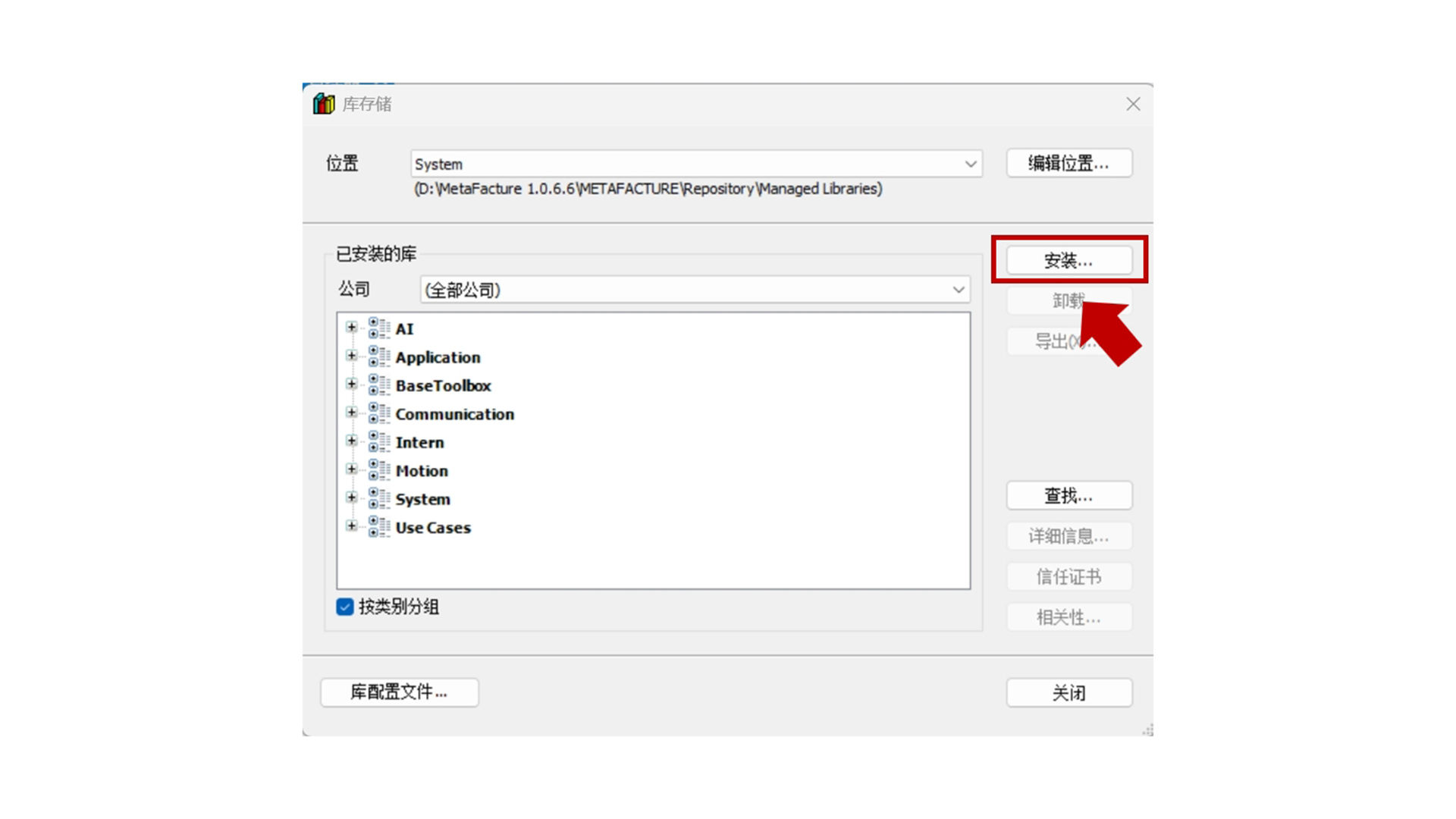

通过菜单选择“工具”->“库存储”。

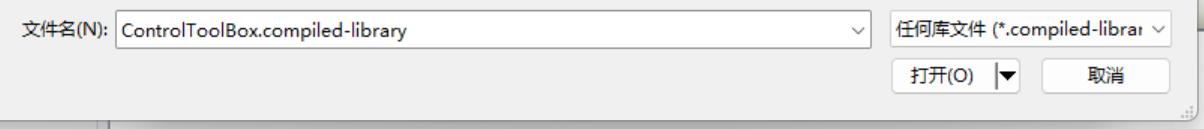

点击安装，打开 ControlToolBox.compiled-library 库文件。

打开成功，关闭窗口。

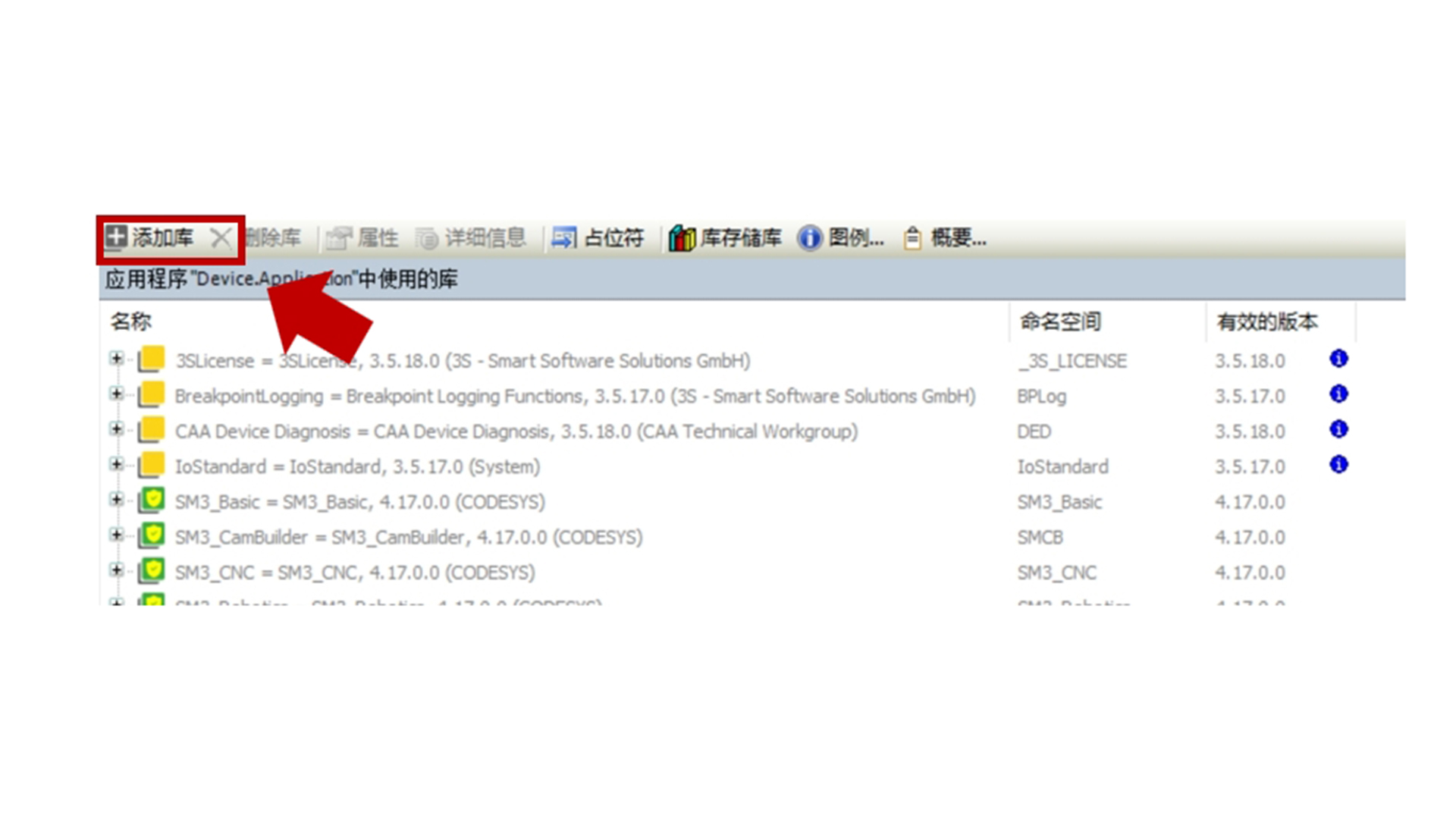

点击”添加库“

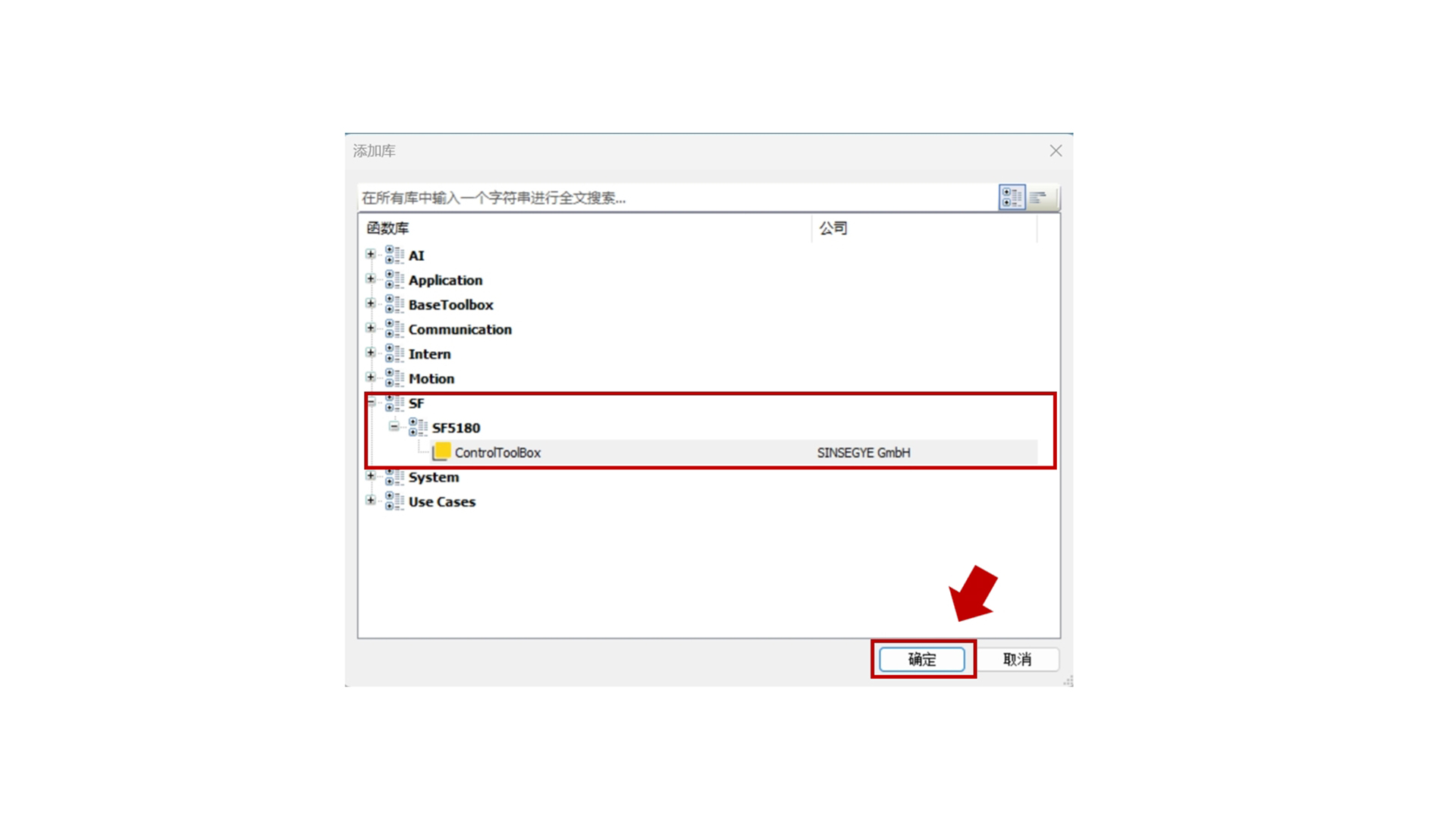

选中 ControlToolBox ，点击确定。

更新安装

1、覆盖安装

下载最新版本的 ControlToolBox 库文件。

打开 MetaFacture 工程，在“库管理器”中删除旧版本的库，导入新版本库文件。

保存工程并重新编译。

2、版本兼容性验证

检查新版本是否与现有工程兼容（例如检查参数和接口）。

根据文档调整旧版本与新版本可能的差异。

卸载过程

1、通过库管理器卸载

打开 MetaFacture 项目，进入“库管理器”。

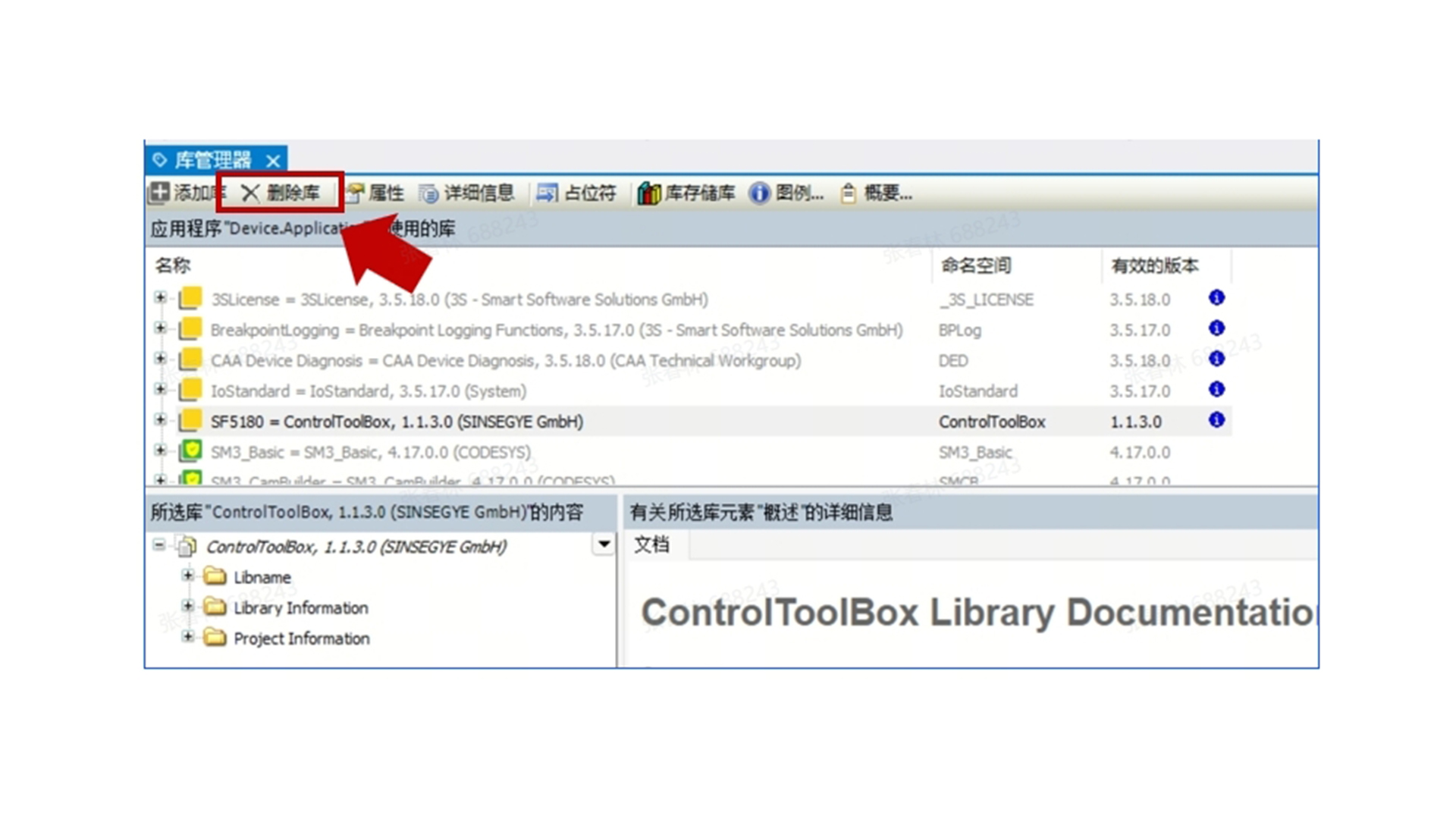

选择 ControlToolBox 库，点击“删除库”卸载库文件。

2、清理项目依赖

打开工程项目，检查并移除所有使用 ControlToolBox 库的功能块或接口。

确保工程重新编译时无报错。
