TCPIP Server操作手册
概述
使用场景
- 制造业：智能工厂、自动化生产线。
- 能源管理：智能电网、可再生能源管理。
- 交通运输：智能交通系统、车联网。
- 医疗设备：远程监控和数据传输。
- 传感器和执行器：用于数据采集和控制。
- PLC（可编程逻辑控制器）：用于自动化控制。
- SCADA（监控与数据采集）系统：用于实时监控和数据分析。

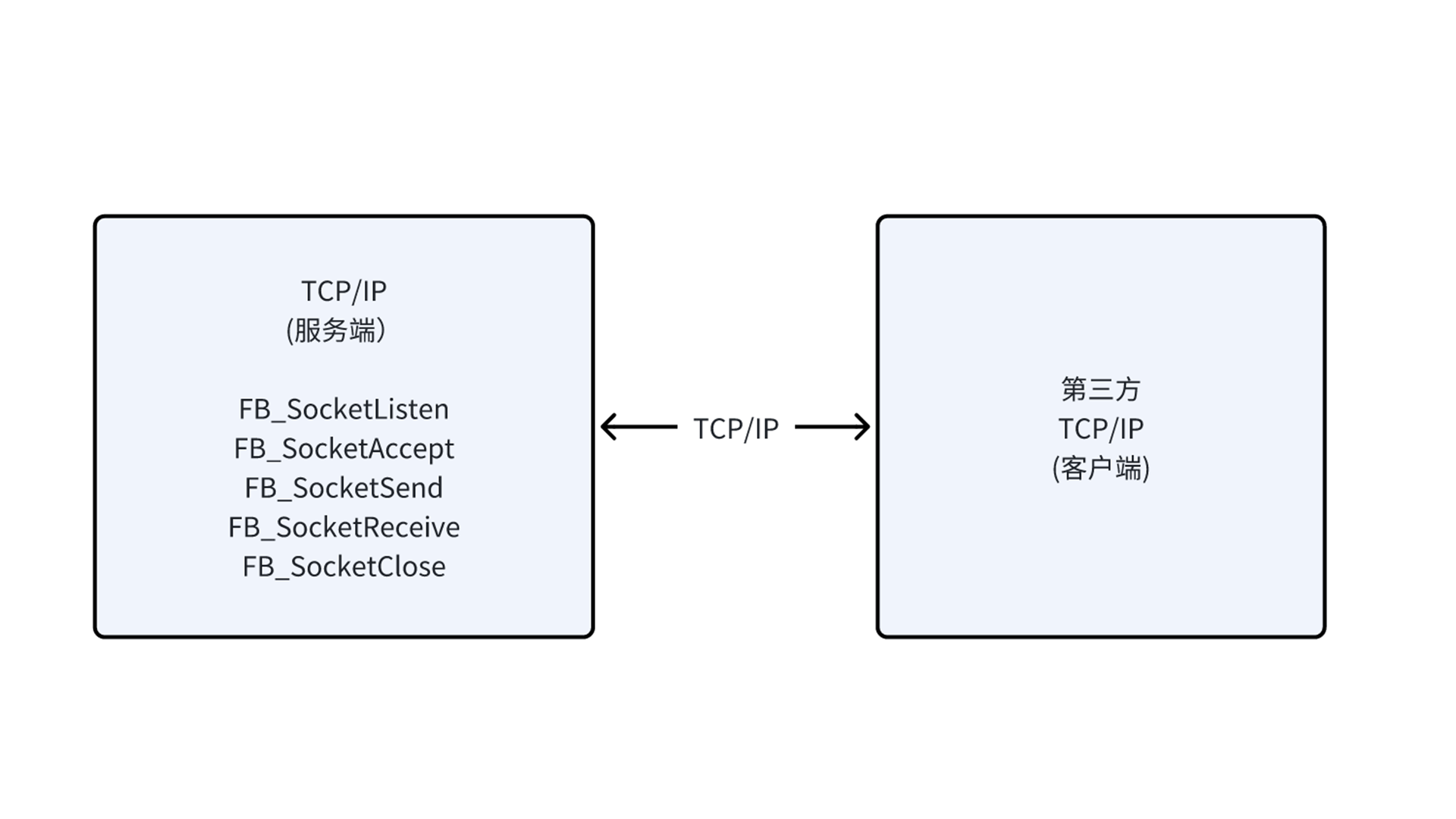

整体架构
主要功能及产品组件
注： 本手册中用到的中科时代的软件包，均可以从官网的子页面获取。官网提供的版本可能比本手册中提到的版本更高，一般情况下这不会影响您按照本手册的例子执行相应的操作
-
监听第三方TCP/IP客户端的连接，确认第三方客户端的连接，进行数据的收发，从而实现通信，当长时间不需要通信时，可以关闭建立的连接。
-
TCPIP Server产品包括两部分组件
| 产品组件 | 描述说明 |
|---|---|
| sf4200_0.0.5_amd64.deb | TCPIP RTE组件 |
| CmpTcpIp.library | 上位机程序使用的库文件 |
安装卸载
安装要求
-
中科时代出厂的工智机；
-
工智机可以访问互联网；
-
熟悉基础的Linux操作命令
安装过程
- TCPIP Server产品有两个组件，所以要使用TCPIP Server需要从安装这两个组件开始，下面将详细介绍：
1、工智机端安装TCPIP RTE组件
-
上传deb包到工智机Linux环境的/home/sinsegye目录下
-
上传完成后在工智机上执行命令安装（参考下方截图，如果模块文件名发生变化则命令行中的文件名做相应更改）
-
修改RTE的配置文件，ComponentManger模块下加入SF4200
-
重启RTE服务，使新加入的SF4200被调用
2、IDE侧部署TCPIP Server的library
-

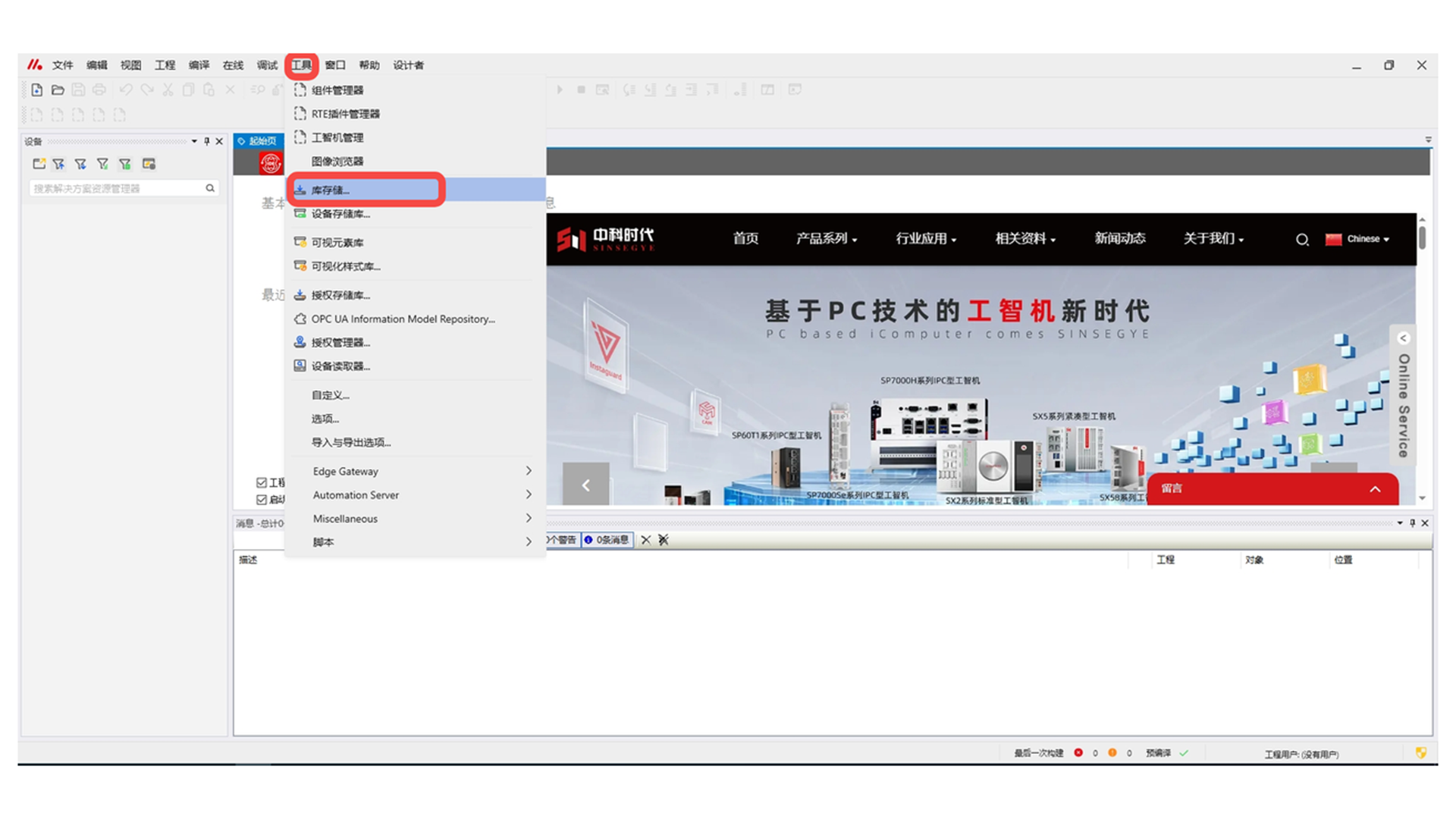

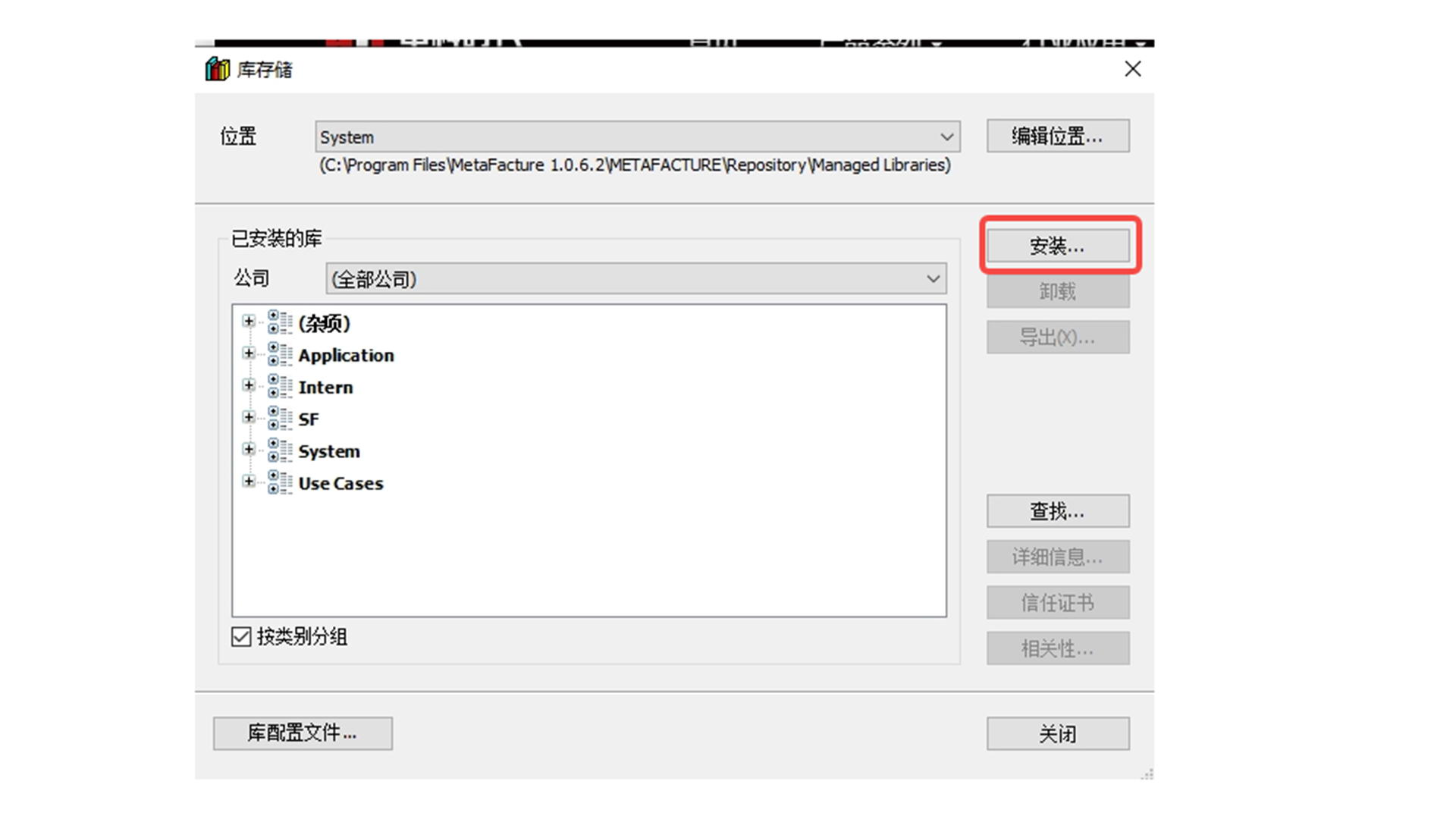

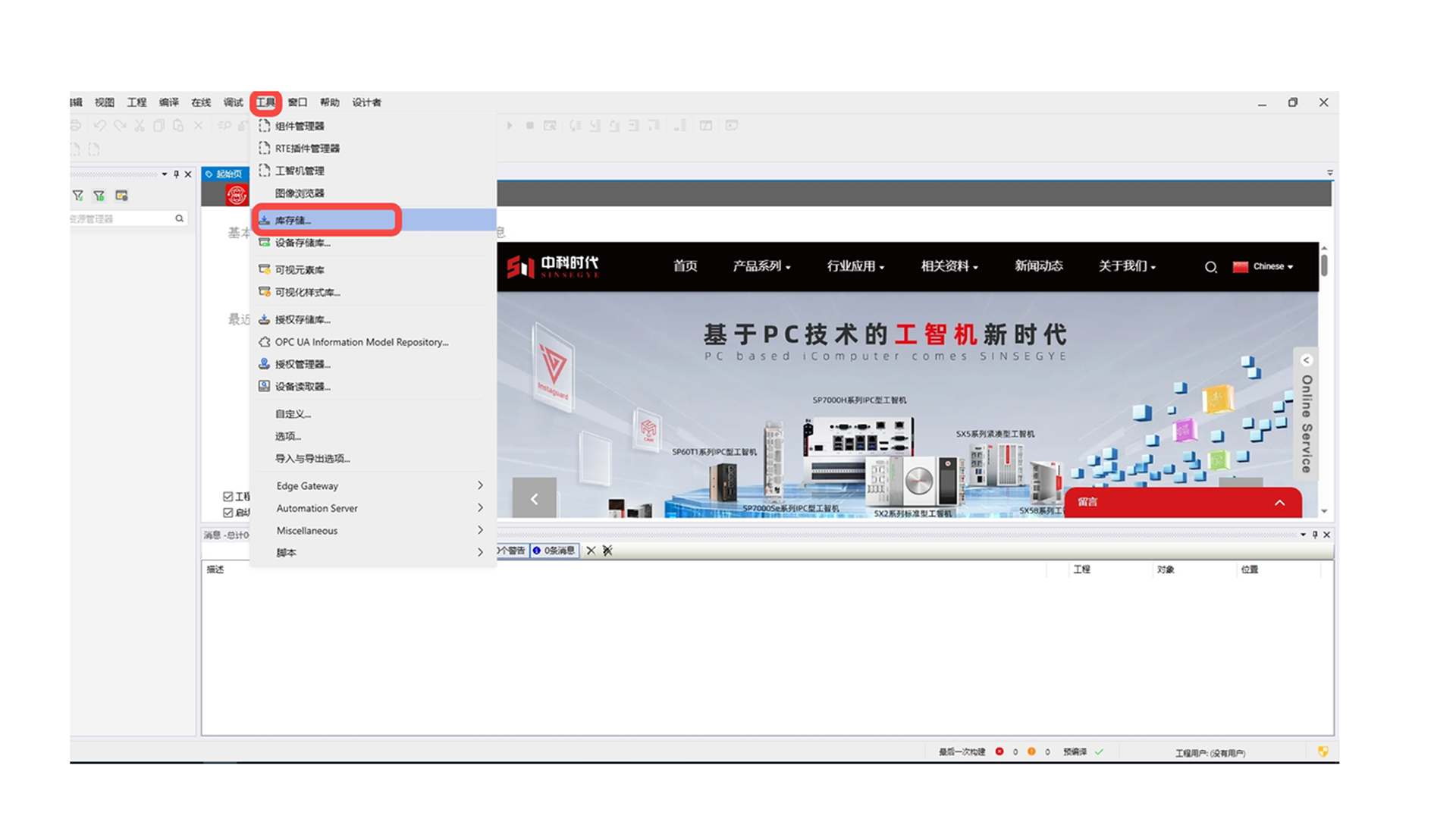

MetaFacture中点击最上面的菜单栏 ”工具“ -- ”库存储“ ；
-

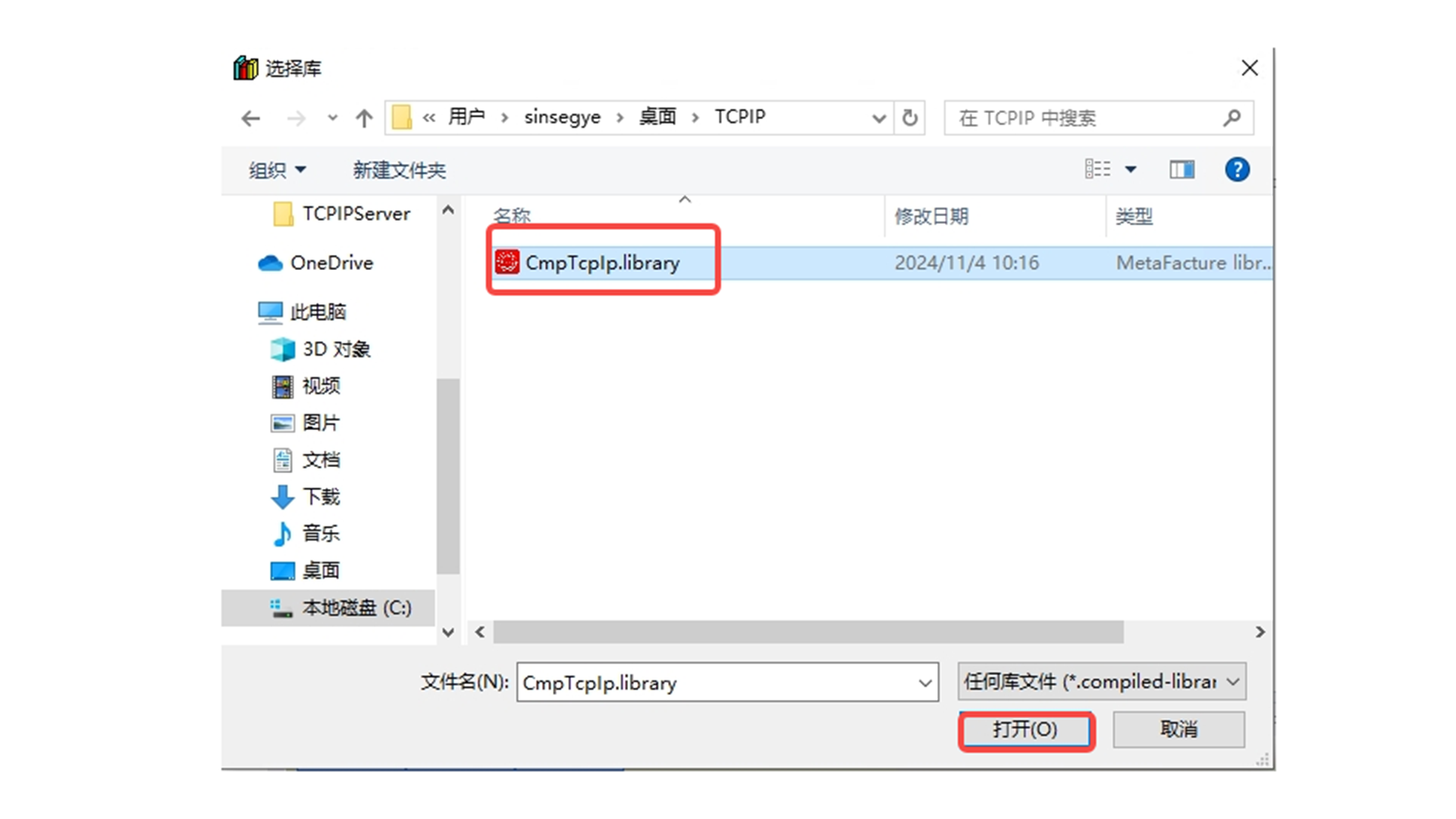

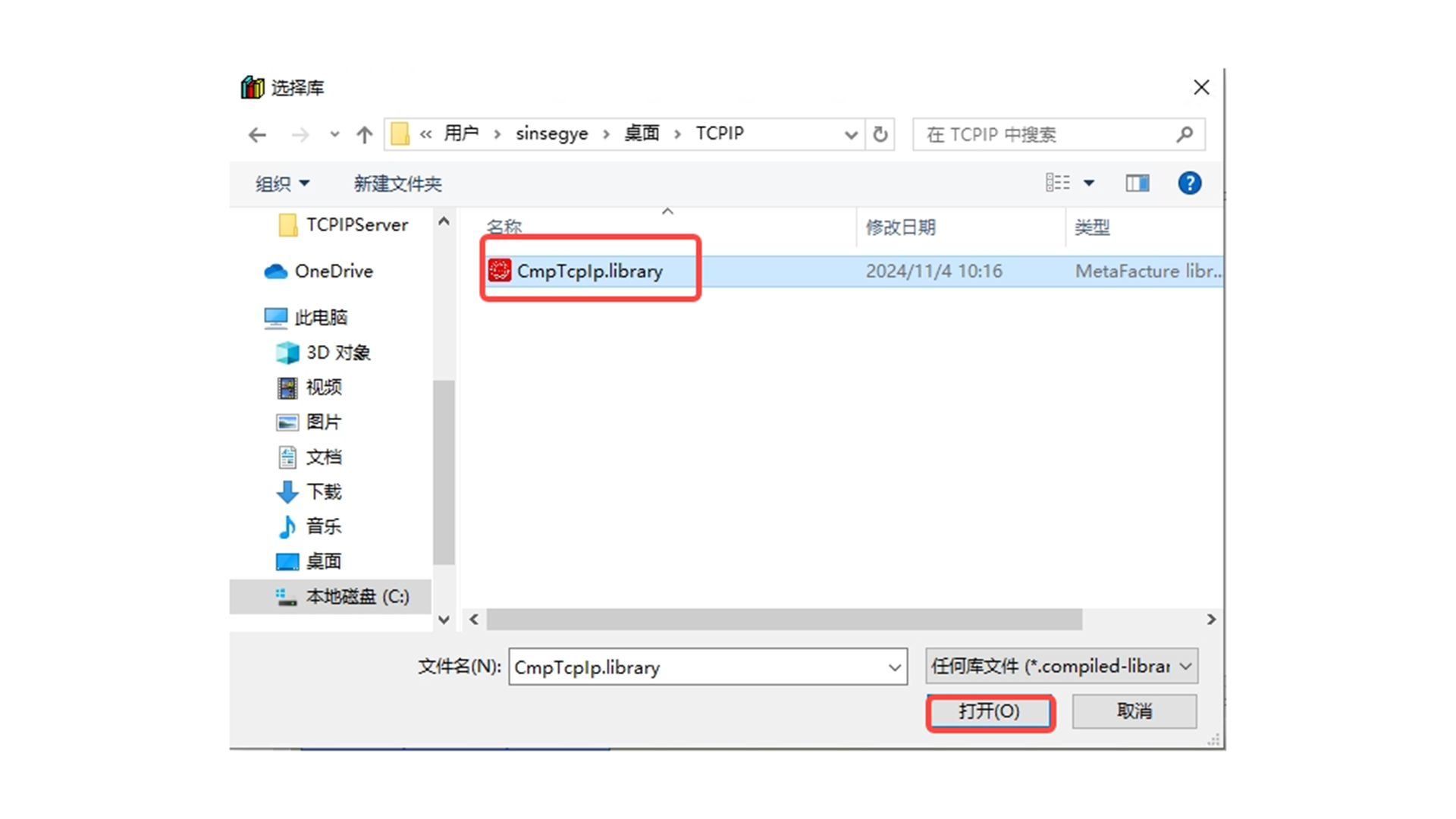

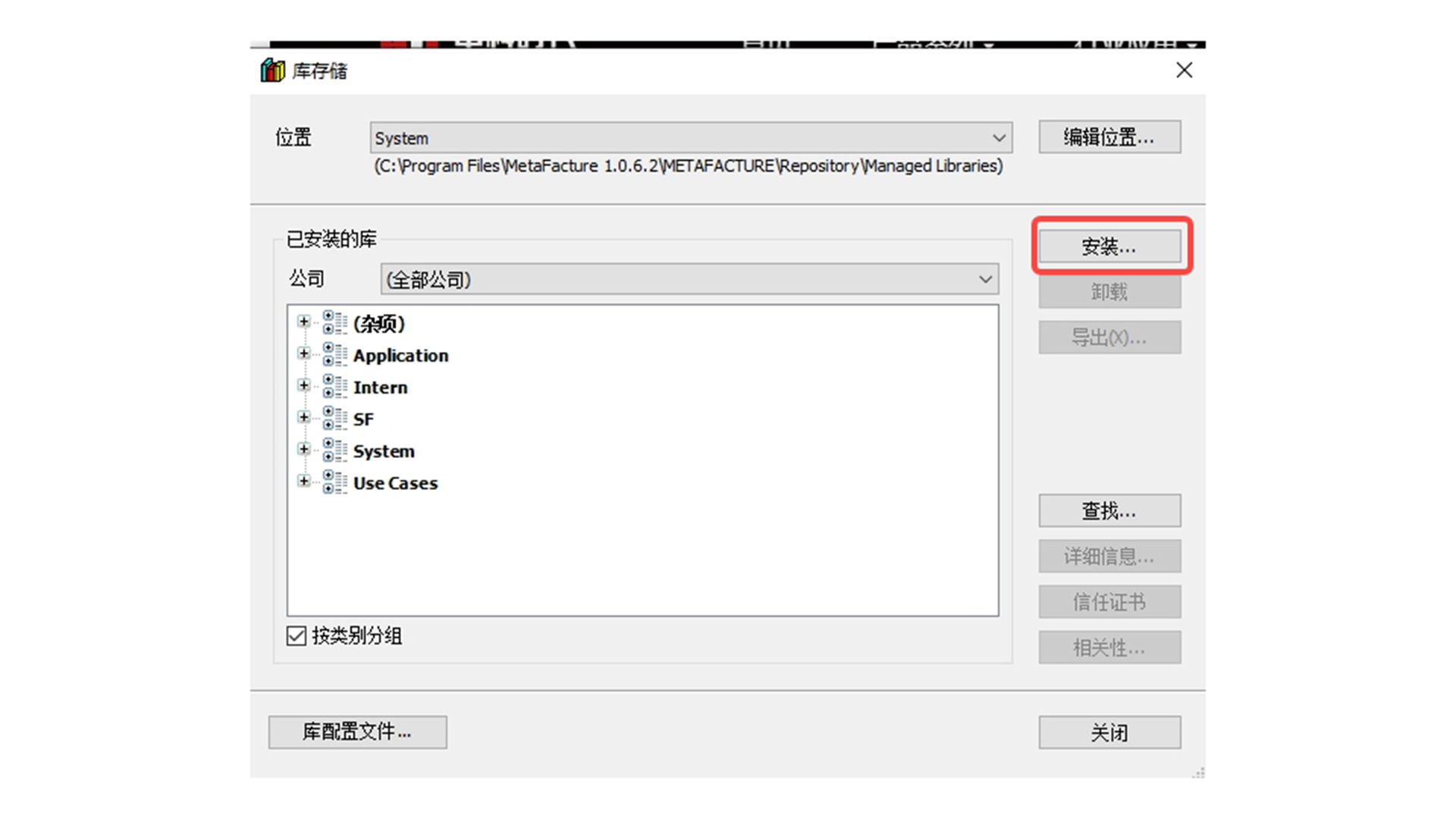

弹出的对话窗中点击”安装“ -- 选中CmpTcpIp.library -- 点击“打开”；
-

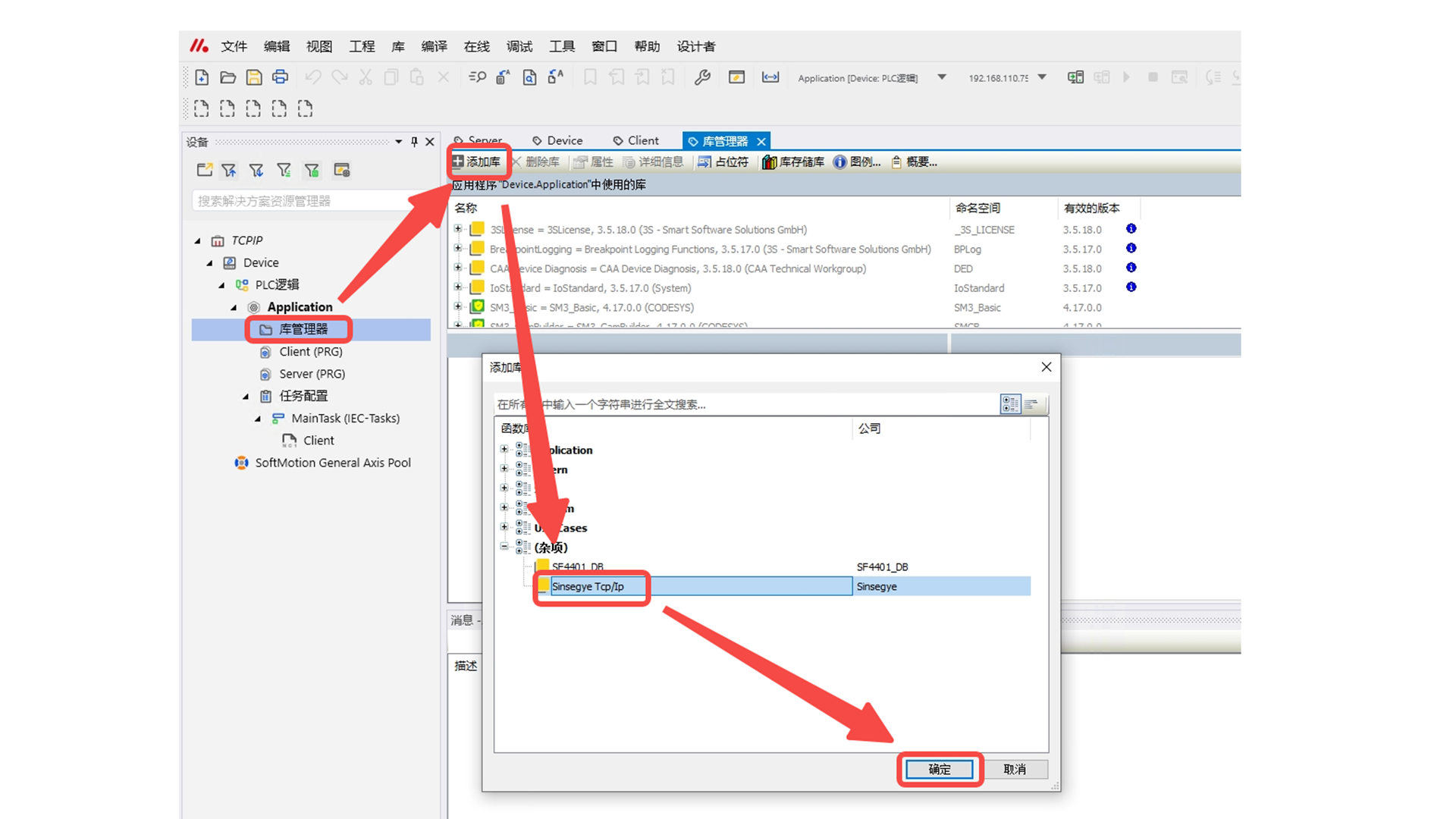

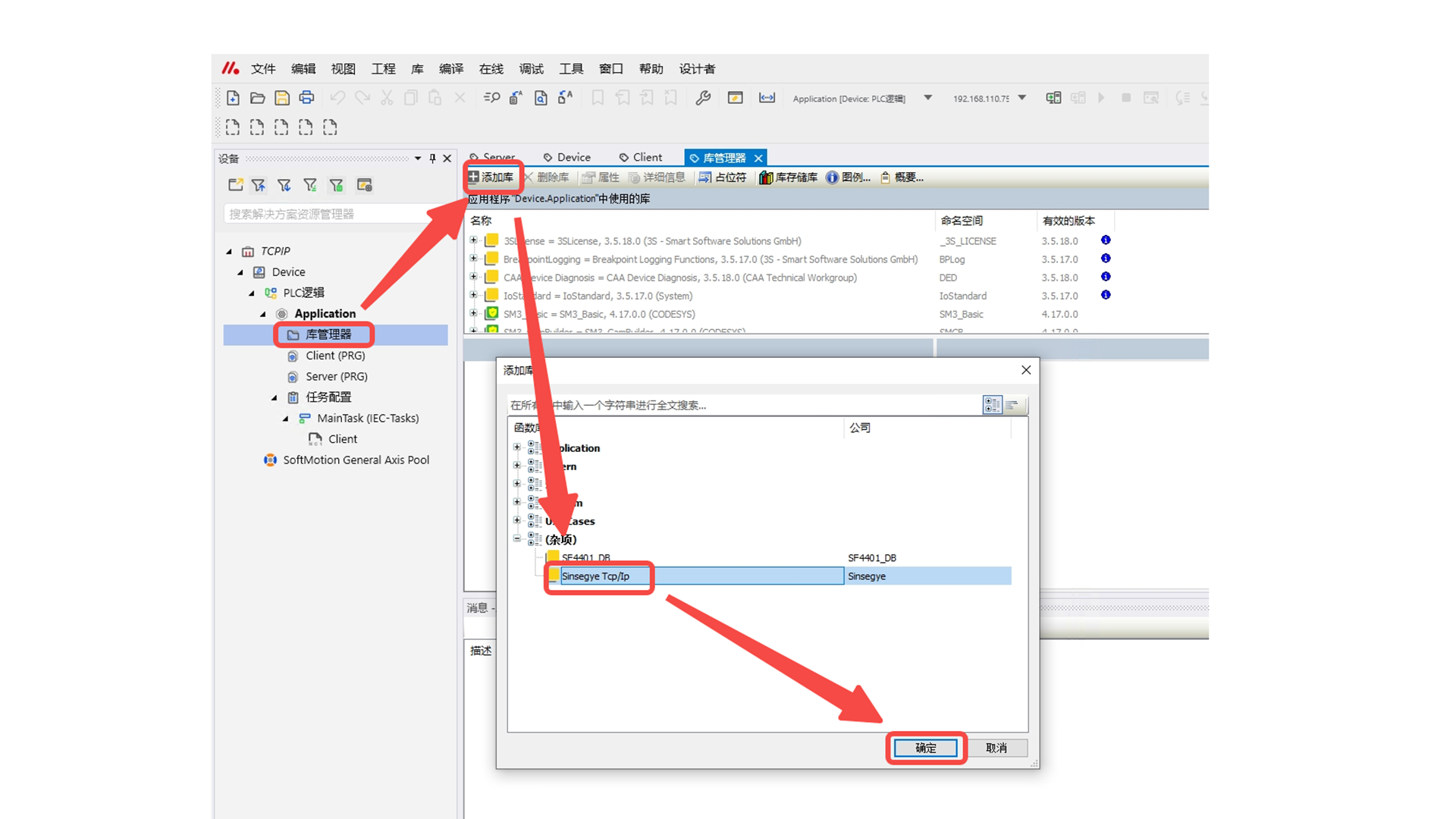

工程中双击“库管理器” -- “添加库” -- 双击“Sinsegye Tcp/Ip” ，加载库完成；
更新安装
1、升级工智机TCPIP Server RTE组件
-
上传升级版deb包到工智机Linux环境的/home/sinsegye目录下，上传方法参考附录；
-
上传完成后在工智机上执行命令安装（参考下方截图，如果模块文件名发生变化则命令行中的文件名做相应更改）
-
重启RTE服务，使新升级的的SF4200被调用
2、升级IDE侧DataBase的library
-

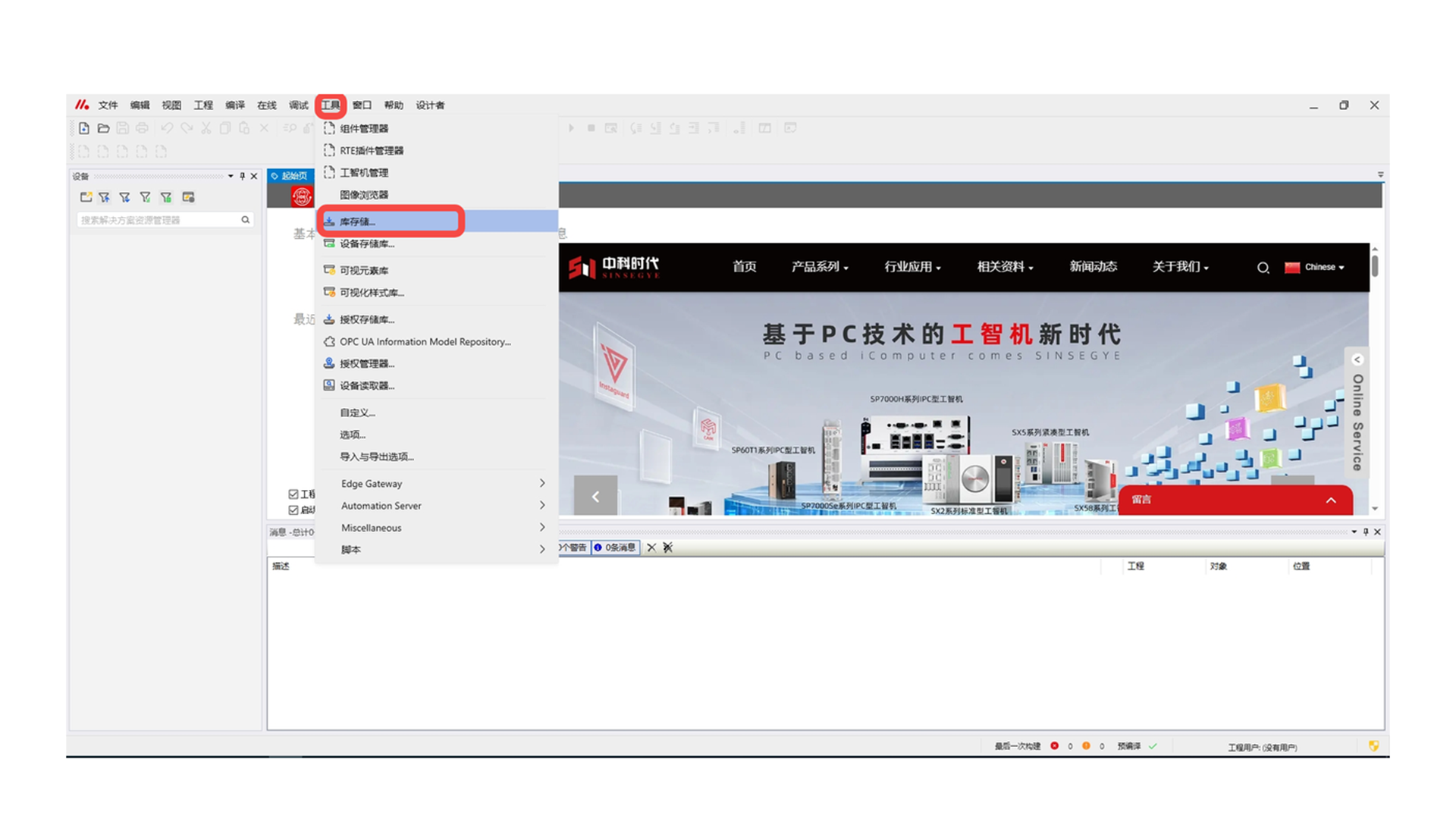

MetaFacture中点击最上面的菜单栏 ”工具“ -- ”库存储“ ；
-
弹出的对话窗中点击”安装“ -- 选中CmpTcpIp.library -- 点击“打开”；
-
工程中双击“库管理器” -- “添加库” -- 双击“Sinsegye Tcp/Ip” ，加载库完成；
卸载过程
1、卸载工智机TCPIP Server RTE组件
-
工智机上执行命令卸载
-
修改RTE的配置文件，ComponentManger模块下去掉SF4200
-
重启RTE服务
2、卸载IDE侧的TCPIP library
-
MetaFacture界面点击“工具” -- “库存储”
-

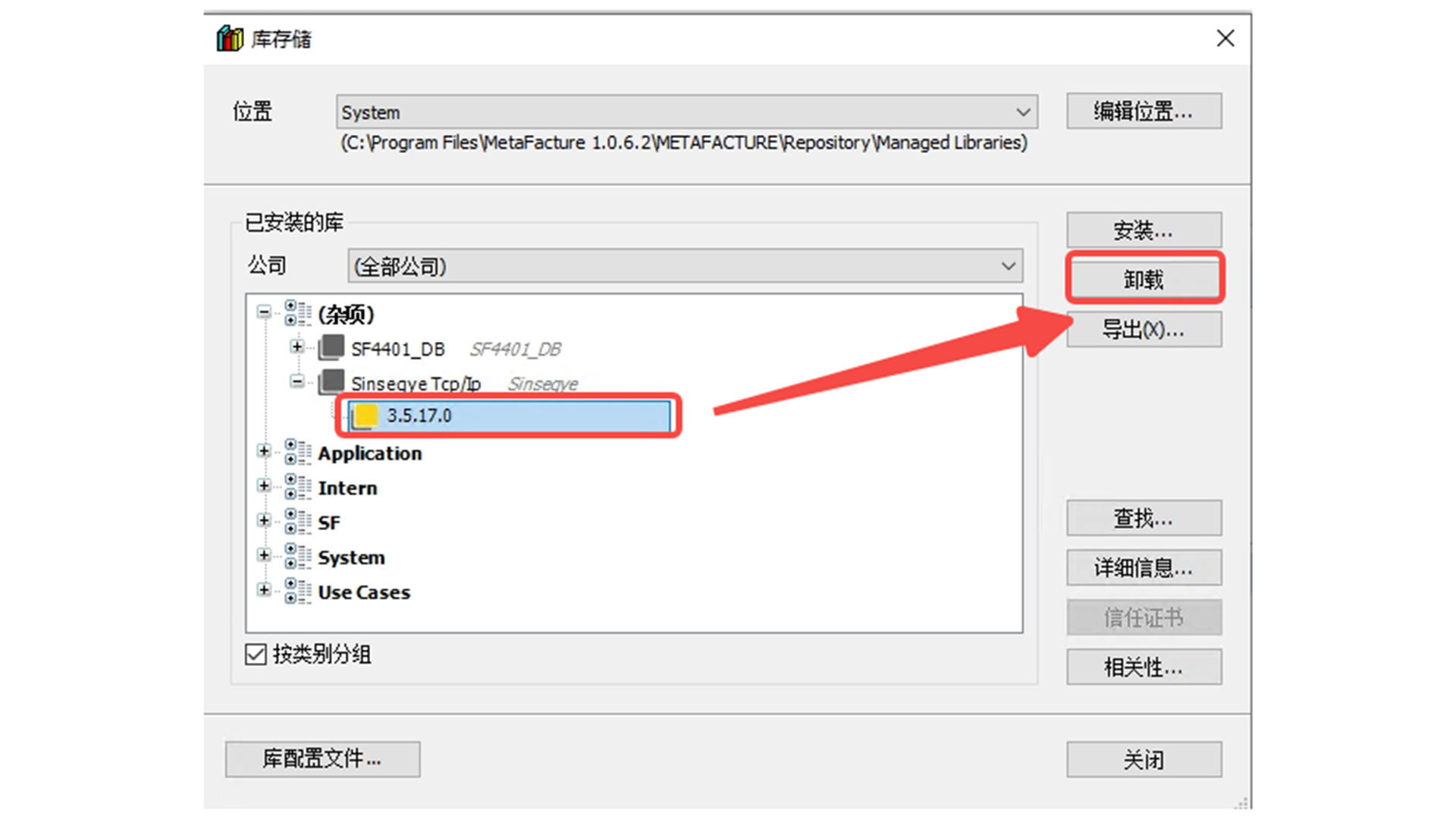

对话框中选中安装的的TCPIP库，点击“卸载”
技术说明
快速启动
（一）本例软、硬件配置
硬件：
-
SX5100工智机 MetaOS V24.08.15_SX5
-
Win10 PC
软件：
-
MetaFacutre V1.0.6.2
-
第三方TCPIP Client工具TCP/UDP Socket调试工具 V2.3
（二）本例实验要求及原理
- 实验要求：按照“安装卸载”部分中的“安装过程”配置完成TCPIP Server环境
1、实验原理
-
通过 FB_SocketListen监听第三方TCP/IP客户端的连接，返回监听连接句柄，根据监听句柄和FB_SocketAccept确认第三方客户端的连接，返回连接句柄，根据连接句柄结合FB_SocketSend和FB_SocketReceive进行数据的收发，从而实现通信，当长时间不需要通信时，可以根据FB_SocketClose关闭建立的连接。
-
上位机和工智机使用EtherNet连接。
-
上位机上，MetaFacture下装工程到工智机。工程中会包含下面的试验操作步骤中的配置。
-
工智机与第三方TCPIP客户端通过EtherNet连接。
（三）本例实验操作步骤
1、TCPIP Server开始监听client连接的实验步骤如下：
-
POU中声明区域调用TCPIP库的功能块FB_SocketListen
-

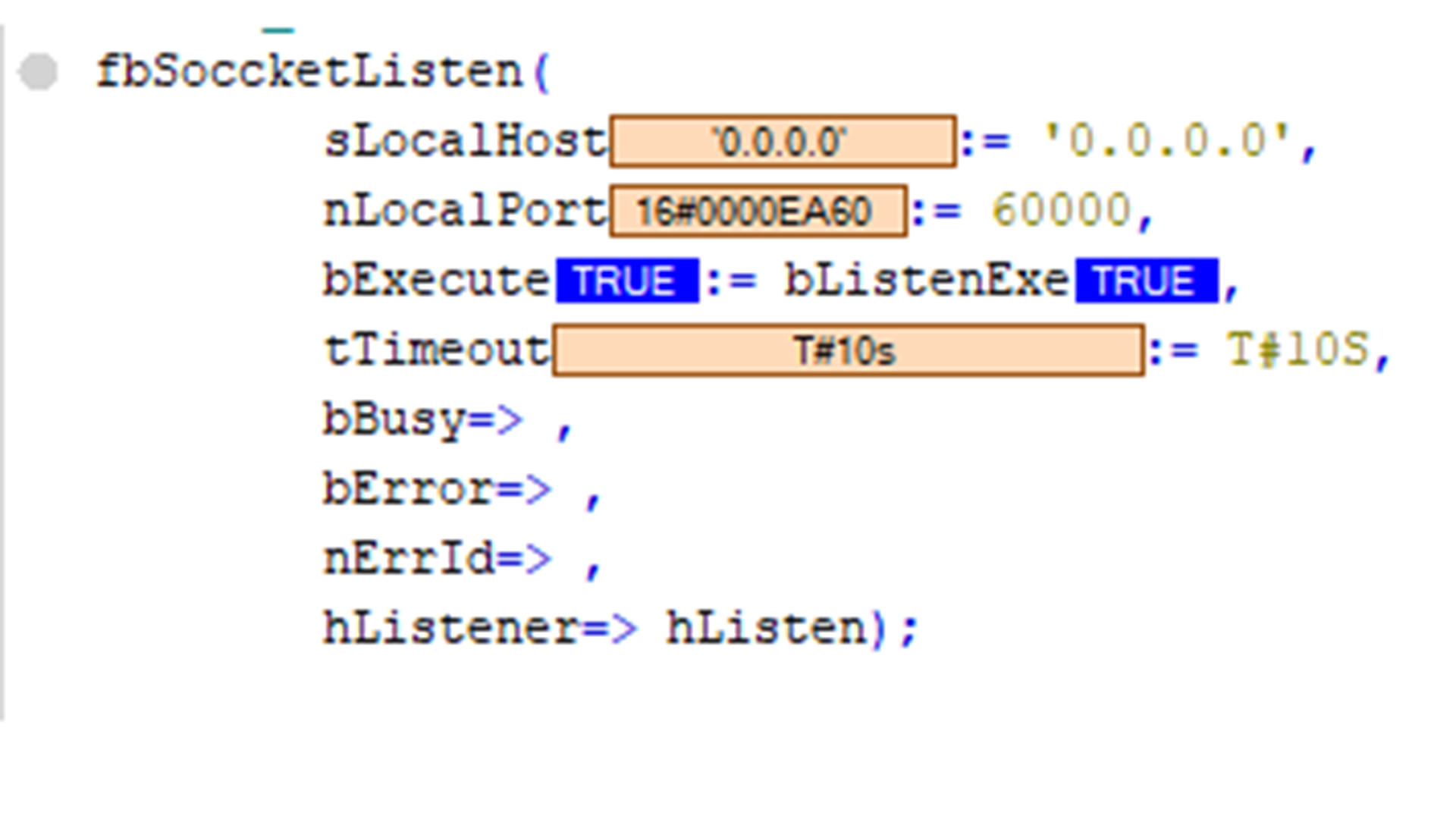

POU中程序区域调用fbSocketListen,配置TCPIP Server的ip、端口
-
触发bExecute上升沿即可开始监听
2、TCPIP Server接收Clinet连接的实验步骤如下：
-
POU中声明区域调用TCPIP库的功能块FB_SocketAccept
-
POU中程序区域调用fbSoccketAccept
-

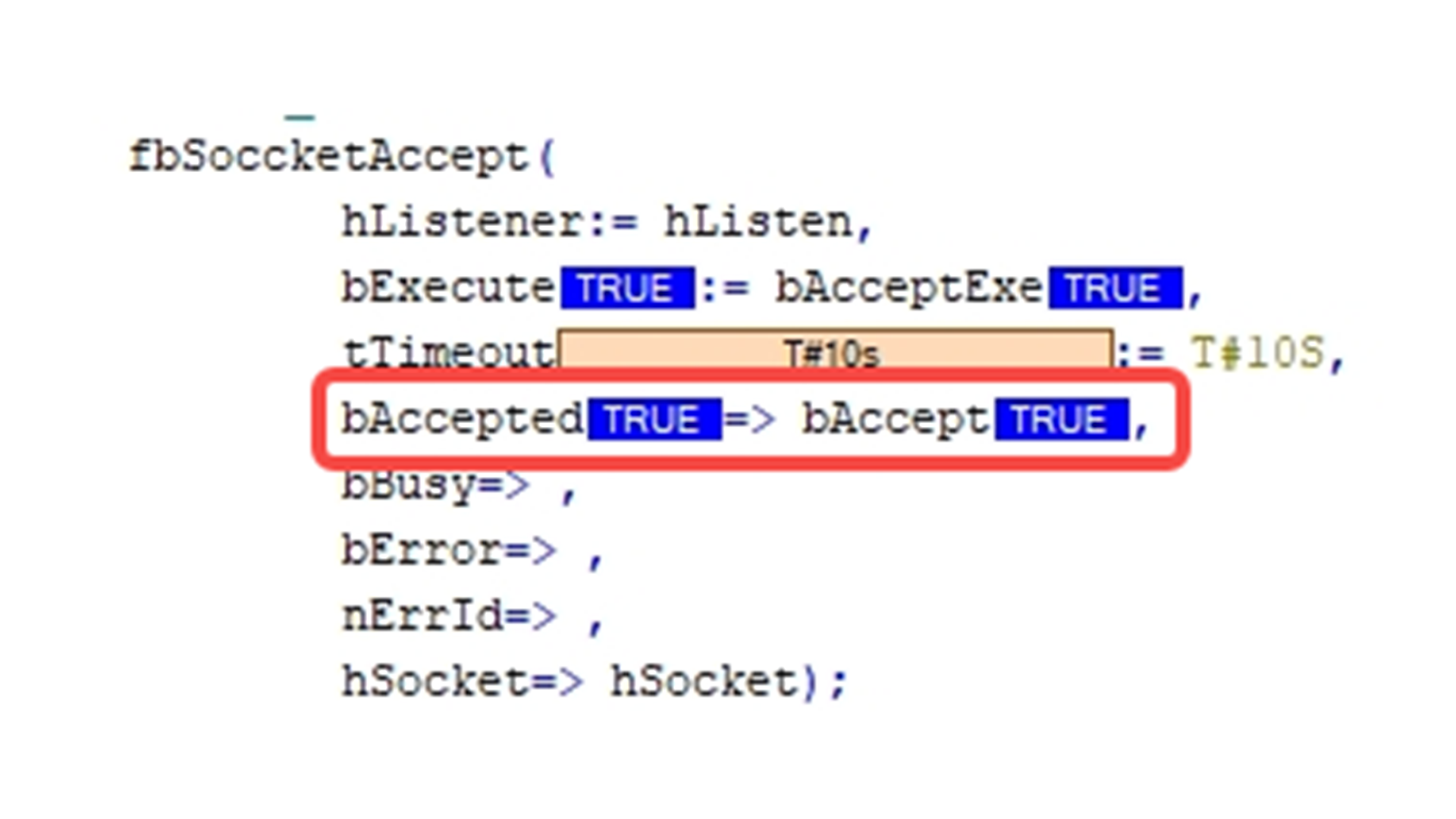

第三方客户端发送连接请求后，TCPIP Server触发fbSoccketAccept的bExecute上升沿，接收Clinet连接；连接成功后bAccepted会变为True;
3、TCPIP Server接收Client数据的实验步骤如下：
-
POU中声明区域调用TCPIP库的功能块FB_SocketReceive
-
POU中程序区域调用fbSocketReceive
-

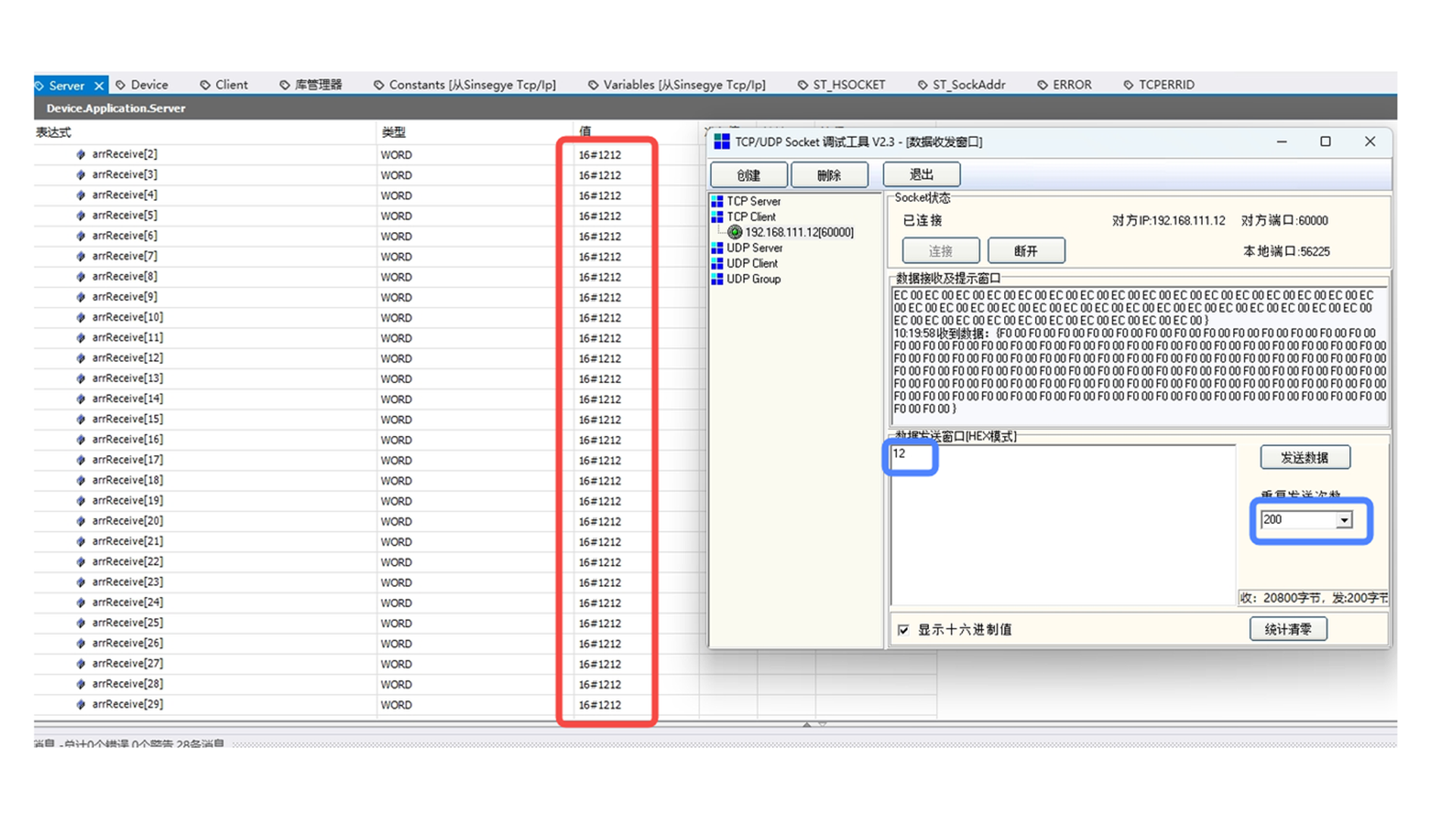

第三方Client发送数据后，TCPIP Server触发fbSocketReceive的bExecute上升沿，接收Clinet发送的数据；接收的数据保存到变量arrReceive中；
4、TCPIP Server发送数据的实验步骤如下：
-
POU中声明区域调用TCPIP库的功能块FB_SocketSend
-
POU中程序区域调用fbSocketSend
-

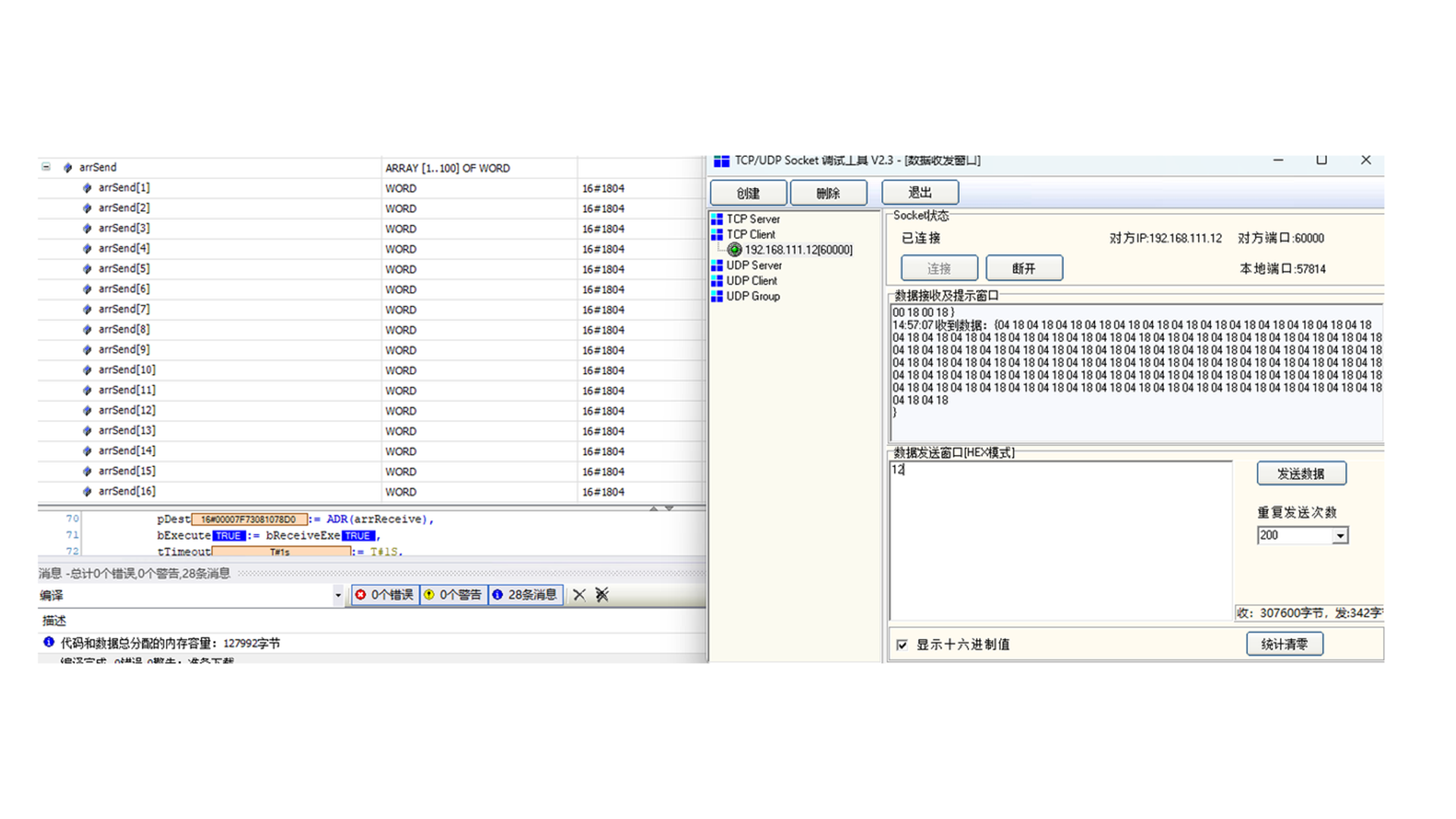

TCPIP Server触发fbSocketSend的bExecute上升沿,发送数据；第三方Client接收到数据；
5、TCPIP Server关闭连接
-
POU中声明区域调用TCPIP库的功能块.FB_SocketClose;
-

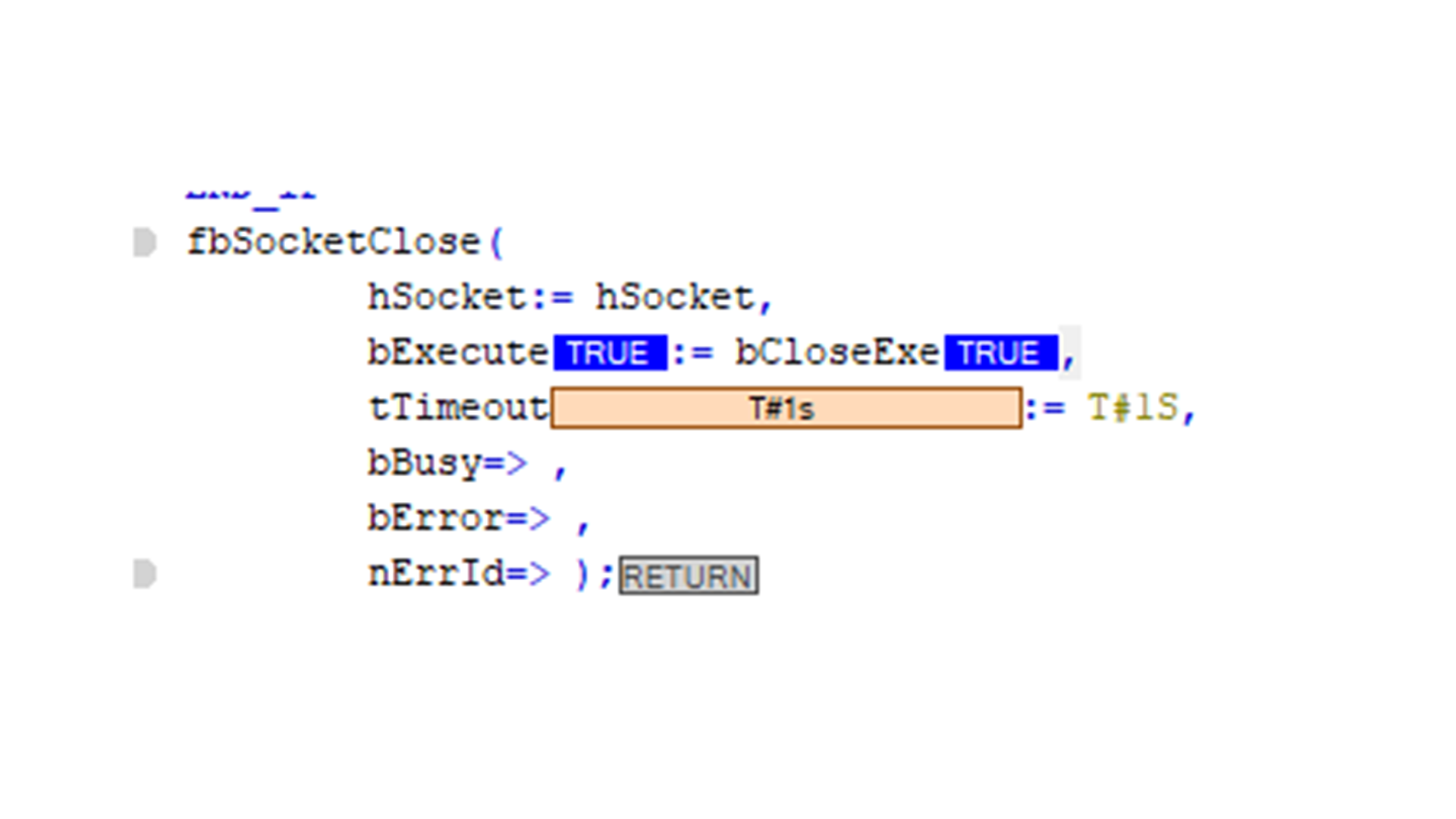

POU中程序区域调用fbSocketClose
-
TCPIP Server触发fbSocketClose的bExecute上升沿,关闭连接
-

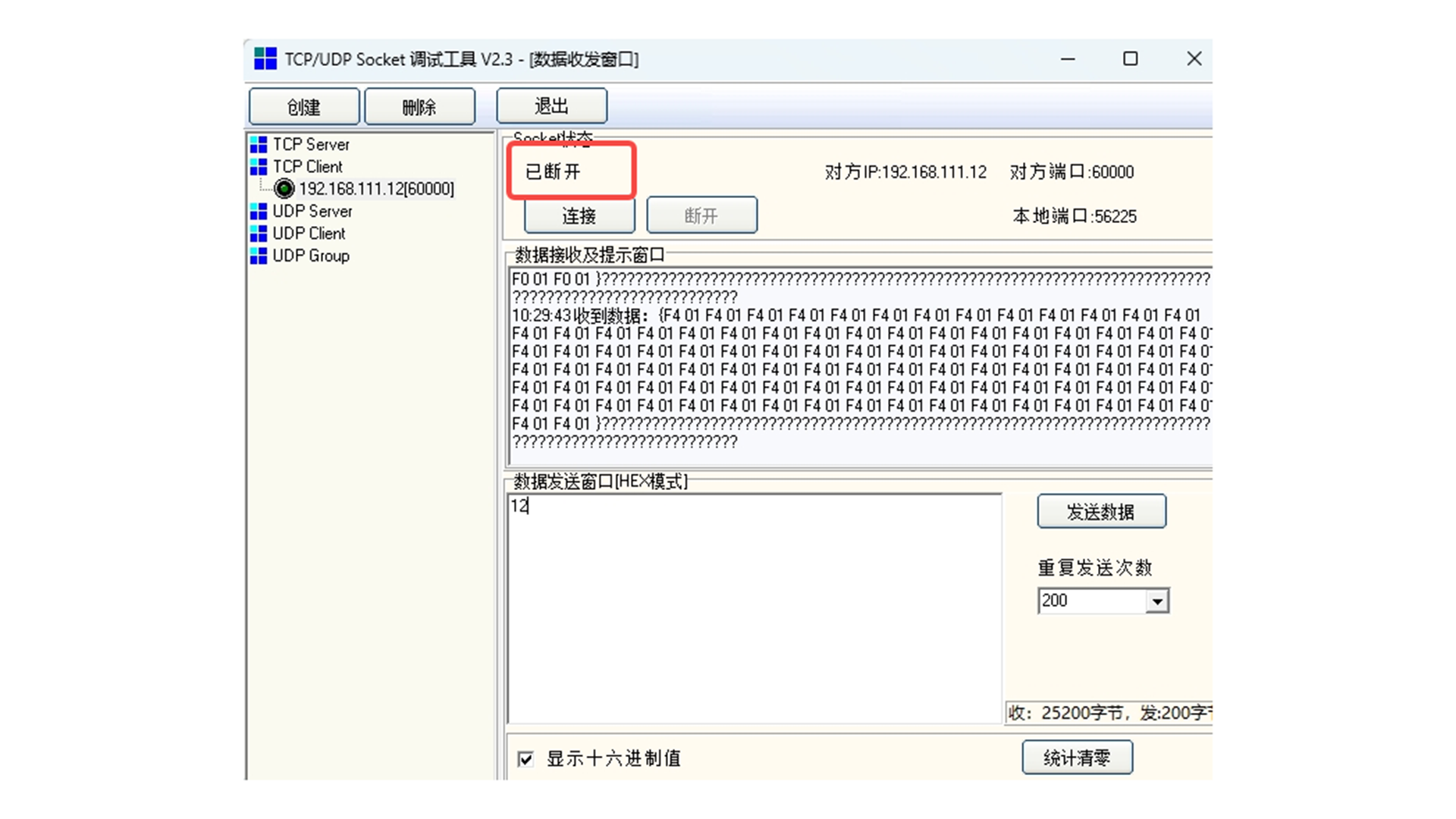

查看第三方Client,连接断开
（四）实验注意点
- 部分实验有先后顺序要求，建议按照文档中的顺序依次实验
功能介绍
监听客户端请求

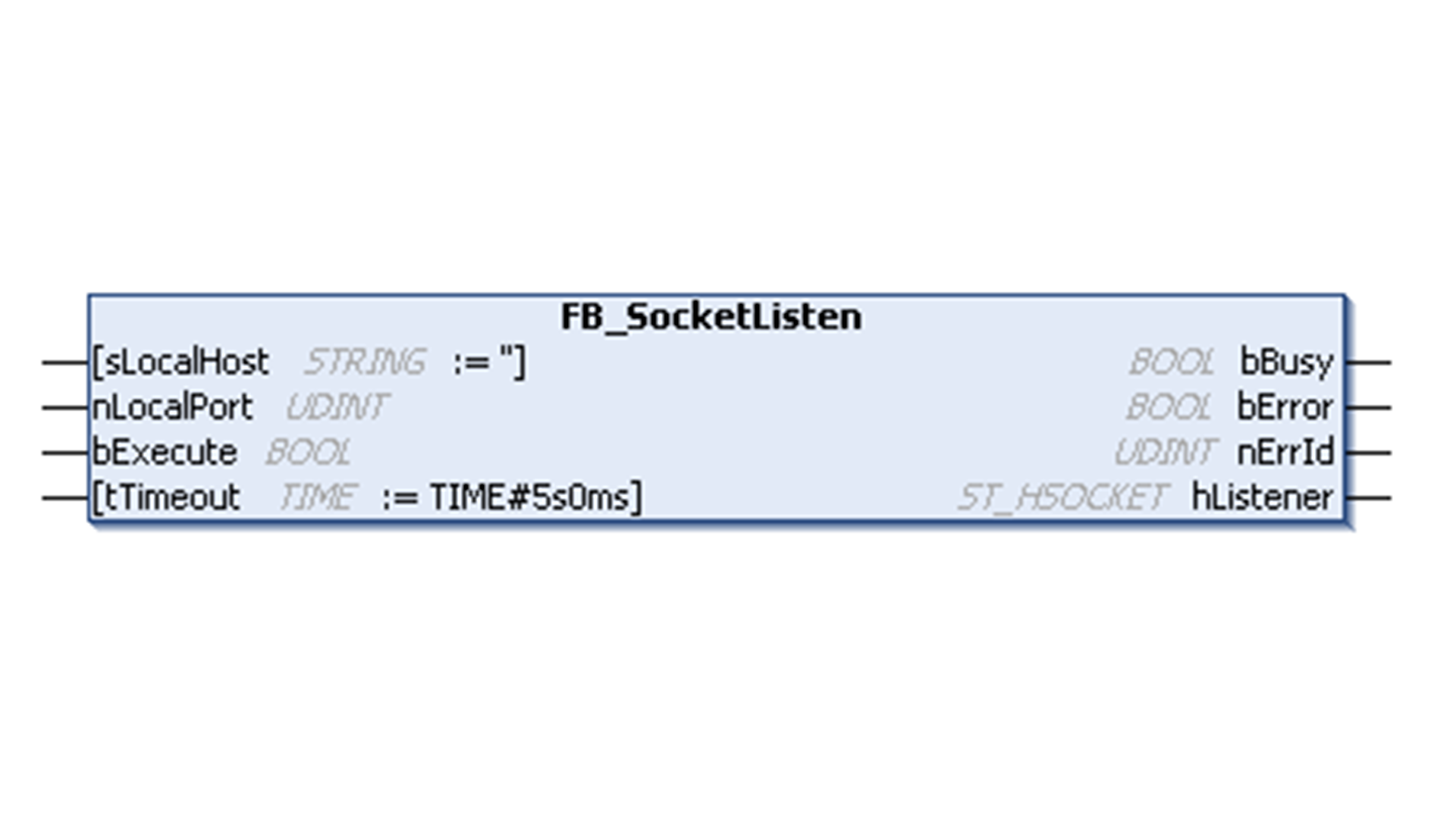

功能块FB_SocketListen介绍
参数介绍
- 输入参数
| 参数名称 | 参数类型 | 描述 |
|---|---|---|
| sLocalHost | STRING | 设置TCPIP Server的IP |
| nLocalPort | UDINT | 设置TCPIP Server的端口 |
| bExecute | BOOL | 触发上升沿开始监听TCPIP客户端请求 |
| tTimeout | TIME | 触发该功能块允许的最大超时时间 |
- 输出参数

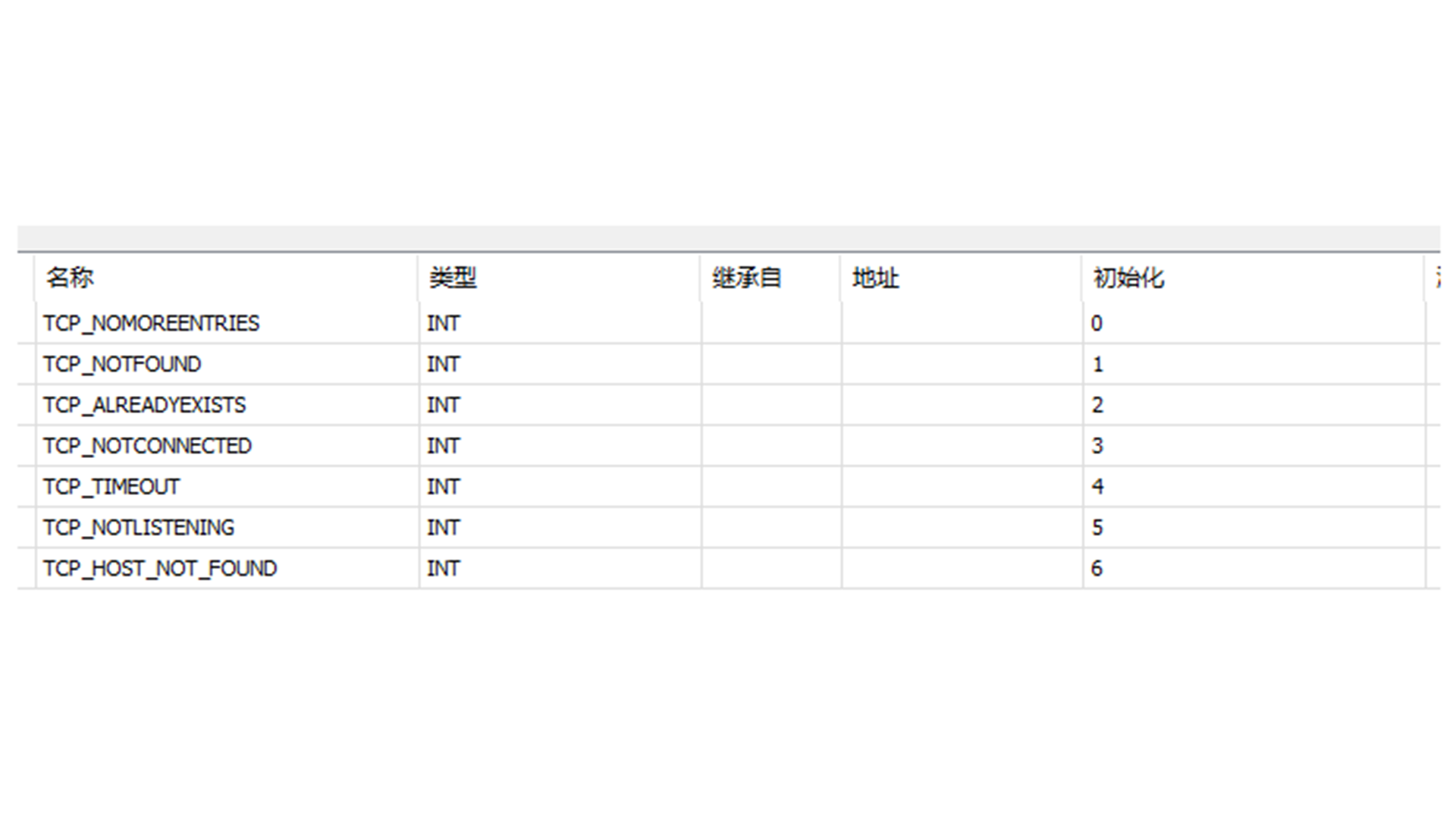

| 参数名称 | 参数类型 | 描述 |
|---|---|---|
| bBusy | Bool | 当功能块被激活时，被置为True，一直保持到收到确认信号 |
| bError | Bool | 如果在命令传输过程中发生错误，则在 bBusy 输出被重置后，此输出将被设置成True。 |
| nErrId | UDINT |  如果 bError 输出被设置成True，则此参数返回 MetaFacture TCP/IP 连接服务器的错误编号 |
| hListener | ST_HSOCKET | 新监听套接字的连接句柄。结构体变量 ：句柄号、本地IP、远端IP |
接受客户端请求

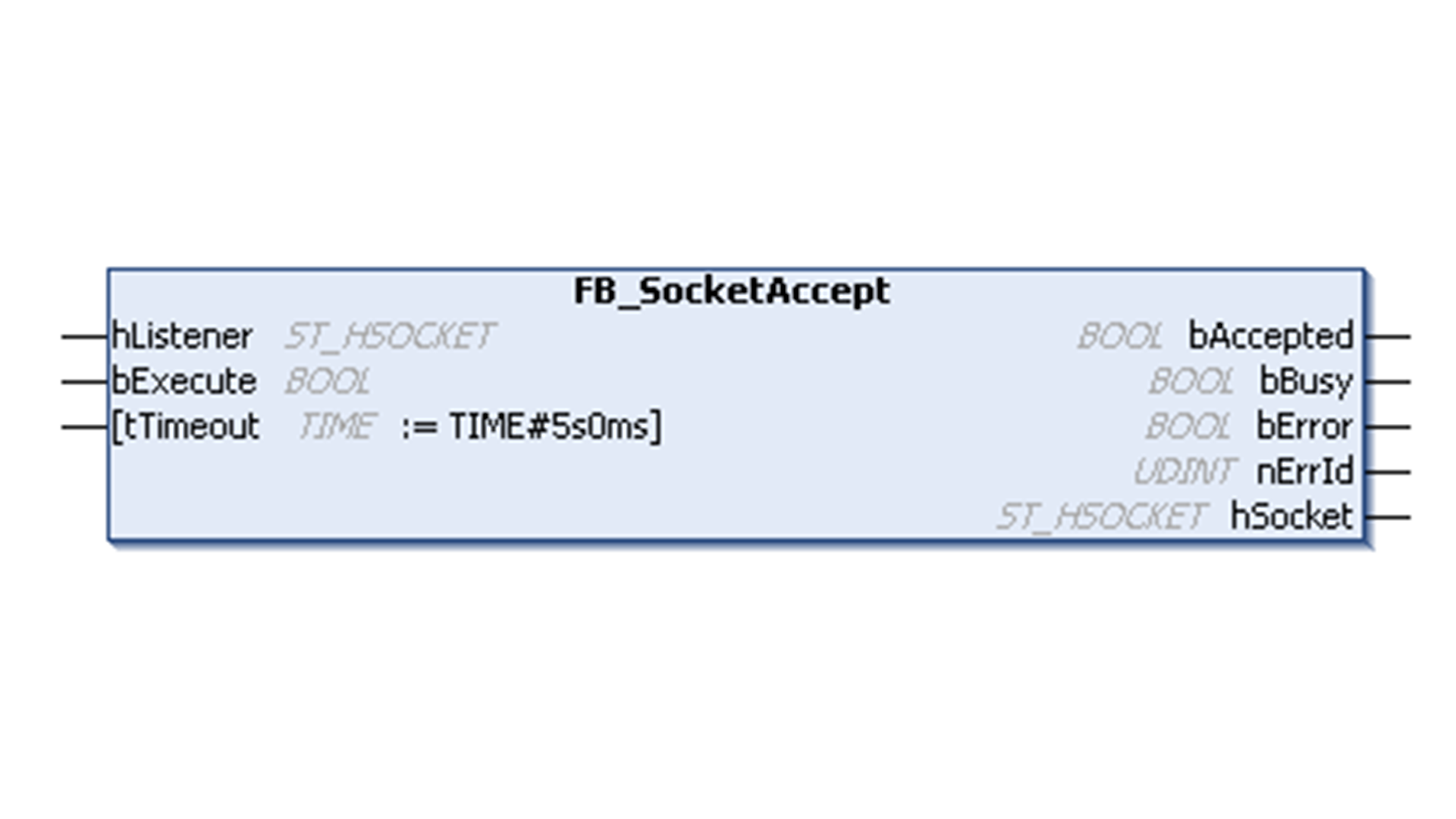

功能块FB_SocketAccept介绍
参数介绍
- 输入参数
| 参数名称 | 参数类型 | 描述 |
|---|---|---|
| hListener | ST_HSOCKET | 监听套接字的连接句柄。该句柄必须先通过功能块 FB_SocketListen 请求获取 |
| bExecute | BOOL | 上升沿触发接受客户端请求 |
| tTimeout | TIME | 该功能块执行允许的最大超时时间，即从触发到 到达该时间，如果还没有执行，就不执行，超时报警 |
- 输出参数
| 参数名称 | 参数类型 | 描述 |
|---|---|---|
| bAccepted | BOOL | 如果与远程客户端建立了新连接，则设置此输出为True |
| bBusy | BOOL | 当功能块被激活时，被置为True，一直保持到收到确认信号 |
| bError | BOOL | 如果在命令传输过程中发生错误，则在 bBusy 输出被重置后，此输出将被设置成True |
| nErrId | UDINT |  |
| 如果 bError 输出被设置成True，则此参数返回 MetaFacture TCP/IP 连接服务器的错误编号 | ||
| hSocket | ST_HSOCKET | 新监听套接字的连接句柄。结构体变量 ：句柄号、本地IP、远端IP |
接收数据
功能块FB_SocketReceive介绍
参数介绍
- 输入参数
| 参数名称 | 参数类型 | 描述 |
|---|---|---|
| hSocket | ST_HSOCKET | 要接收数据的通信伙伴的连接句柄 |
| cbLen | UDINT | 可用于读取数据的最大缓冲区大小（以字节为单位） |
| pDest | POINTER TO BYTE | 接收缓冲区的地址（指针） |
| bExecute | BOOL | 上升沿触发TCPIP Server接收数据 |
| tTimeout | Time | 该功能块执行允许的最大超时时间，即从触发到 到达该时间，如果还没有执行，就不执行，超时报警 |
- 输出参数
| 参数名称 | 参数类型 | 描述 |
|---|---|---|
| bBusy | BOOL | 忙碌状态，True为忙碌，Flase不忙碌 |
| bError | BOOL | 报错状态，True报错，Flase无报错 |
| nErrId | UDINT |  |
| 如果 bError 输出被设置成True，则此参数返回 MetaFacture TCP/IP 连接服务器的错误编号 | ||
| nRecBytes | UDINT | 最后成功接收的数据字节数 |
发送数据

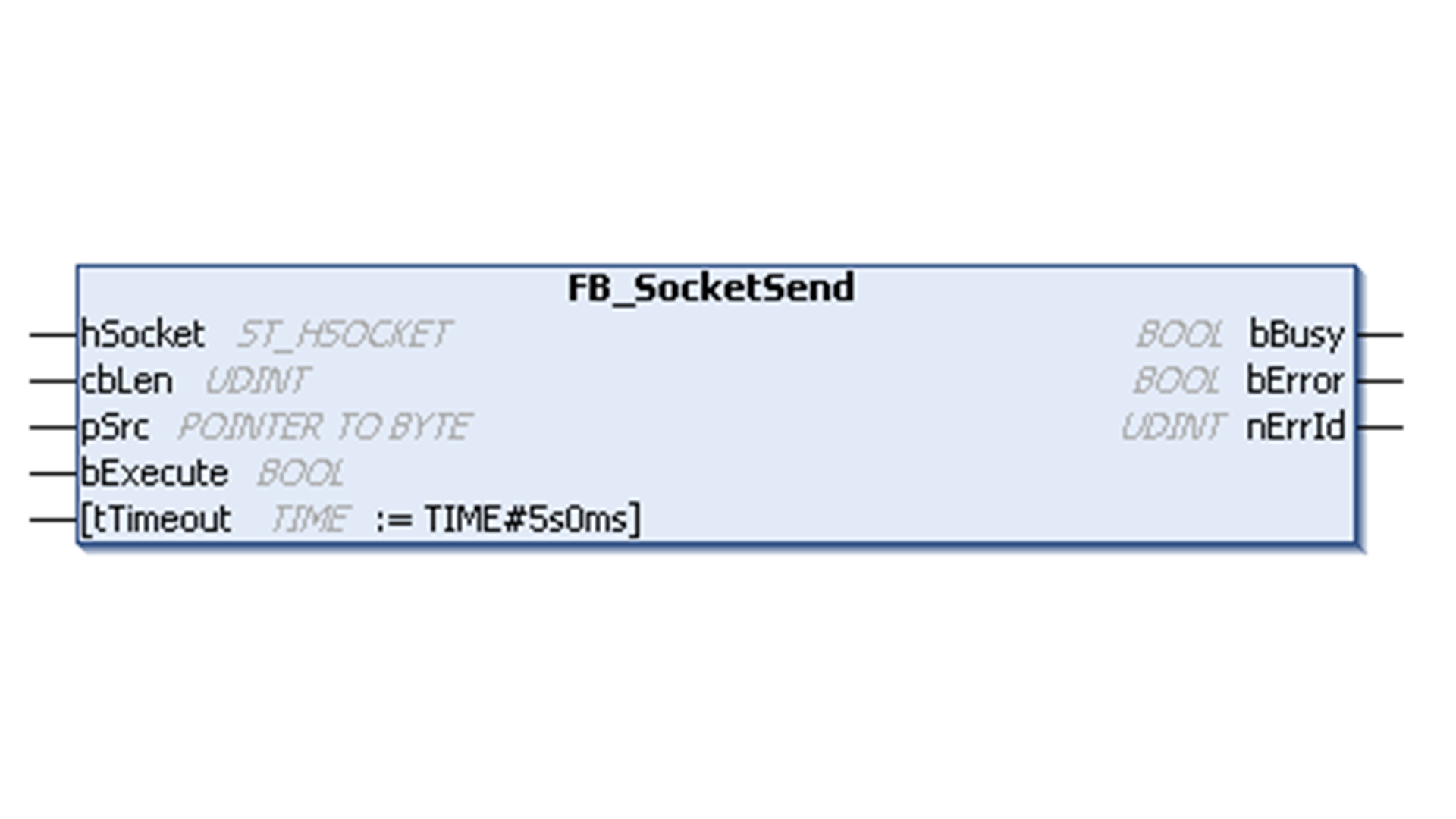

功能块FB_SocketSend介绍
参数介绍
- 输入参数
| 参数名称 | 参数类型 | 描述 |
|---|---|---|
| hSocket | ST_HSOCKET | 要发送数据的通信伙伴的连接句柄 |
| cbLen | UDINT | 要发送的数据字节数 |
| pSrc | POINTER TO BYTE | 传输缓冲区的地址（指针） |
| bExecute | BOOL | 通过该输入的上升沿触发功能块 |
| tTimeout | TIME | 该功能块执行允许的最大超时时间，即从触发到 到达该时间，如果还没有执行，就不执行，超时报警 |
- 输出参数
| 参数名称 | 参数类型 | 描述 |
|---|---|---|
| bBusy | BOOL | 当功能块被激活时，被置为True，一直保持到收到确认信号 |
| bError | BOOL | 如果在命令传输过程中发生错误，则在 bBusy 输出被重置后，此输出将被设置成True |
| nErrId | UDINT |  |
| 如果 bError 输出被设置成True，则此参数返回 MetaFacture TCP/IP 连接服务器的错误编号 |
关闭连接

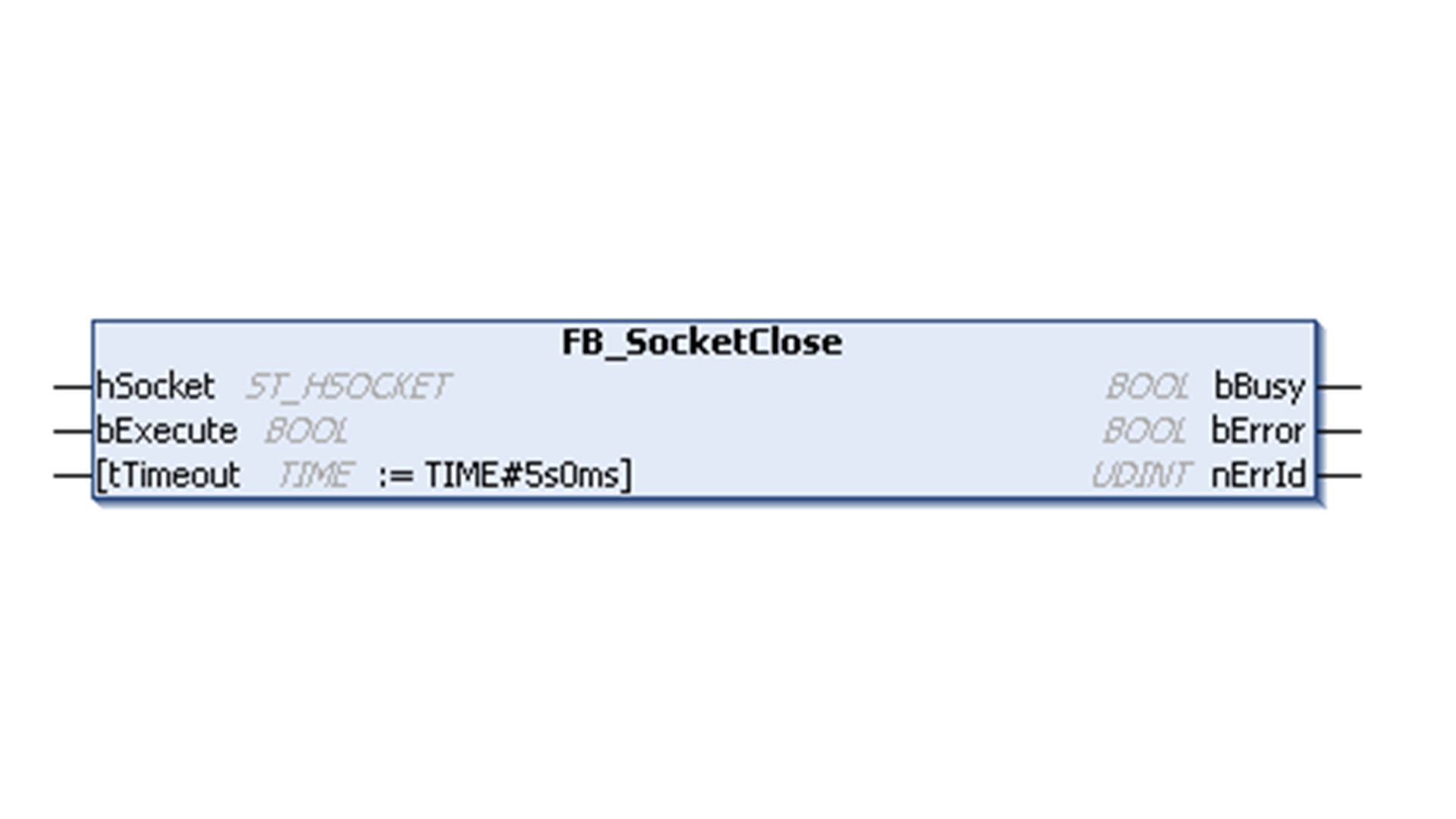

功能块FB_SocketClose介绍
参数介绍
- 输入参数
| 参数名称 | 参数类型 | 描述 |
|---|---|---|
| hSocket | ST_HSOCKET | 要关闭的监听器、远程或本地客户端套接字的连接句柄。 |
| bExecute | BOOL | 通过该输入的上升沿触发功能块 |
| tTimeout | TIME | 该功能块执行允许的最大超时时间，即从触发到 到达该时间，如果还没有执行，就不执行，超时报警 |
- 输出参数
| 参数名称 | 参数类型 | 描述 |
|---|---|---|
| bBusy | BOOL | 当功能块被激活时，被置为True，一直保持到收到确认信号 |
| bError | BOOL | 如果在命令传输过程中发生错误，则在 bBusy 输出被重置后，此输出将被设置成True |
| nErrId | UDINT |  |
| 如果 bError 输出被设置成True，则此参数返回 MetaFacture TCP/IP 连接服务器的错误编号 |

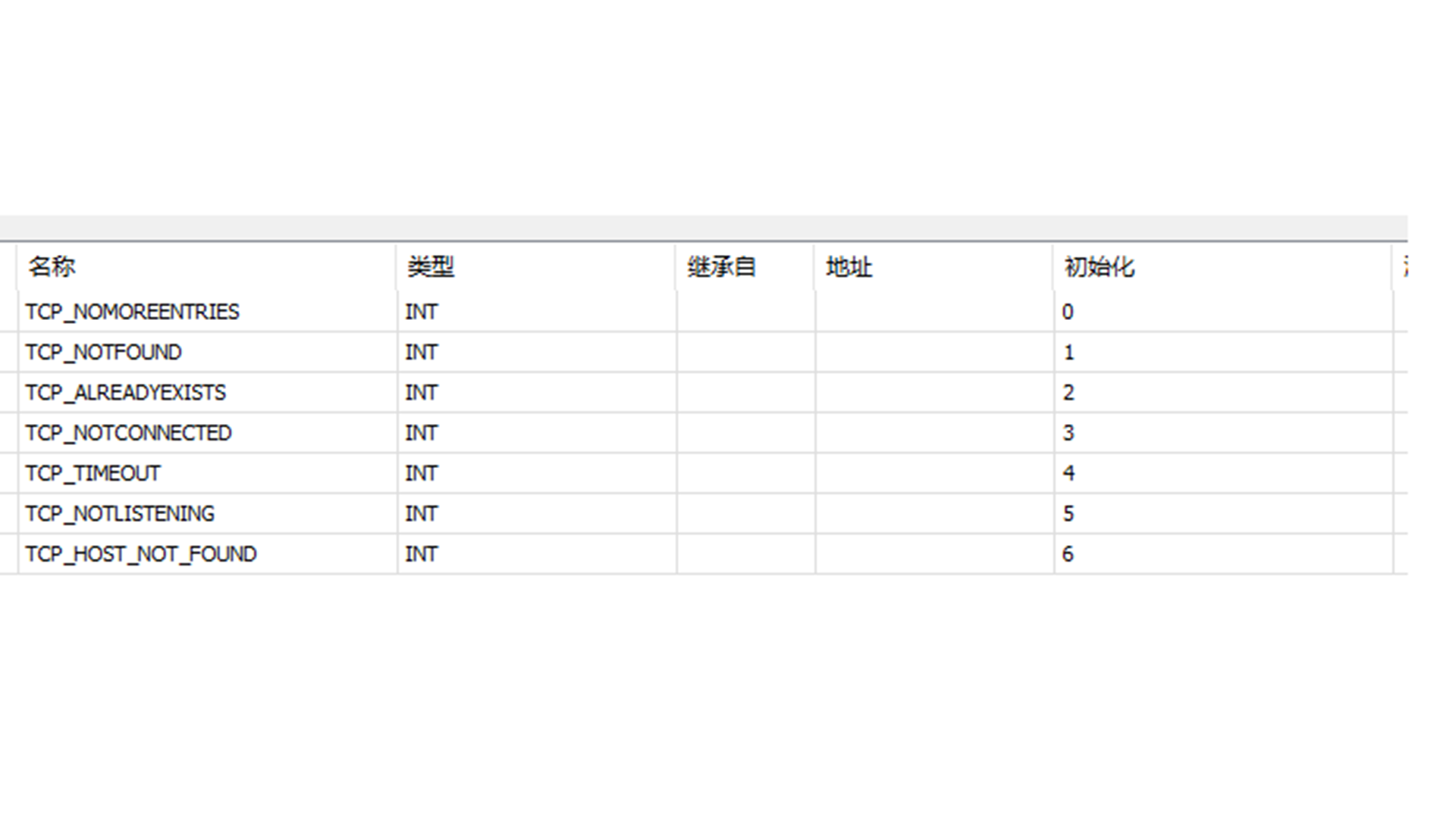

错误诊断

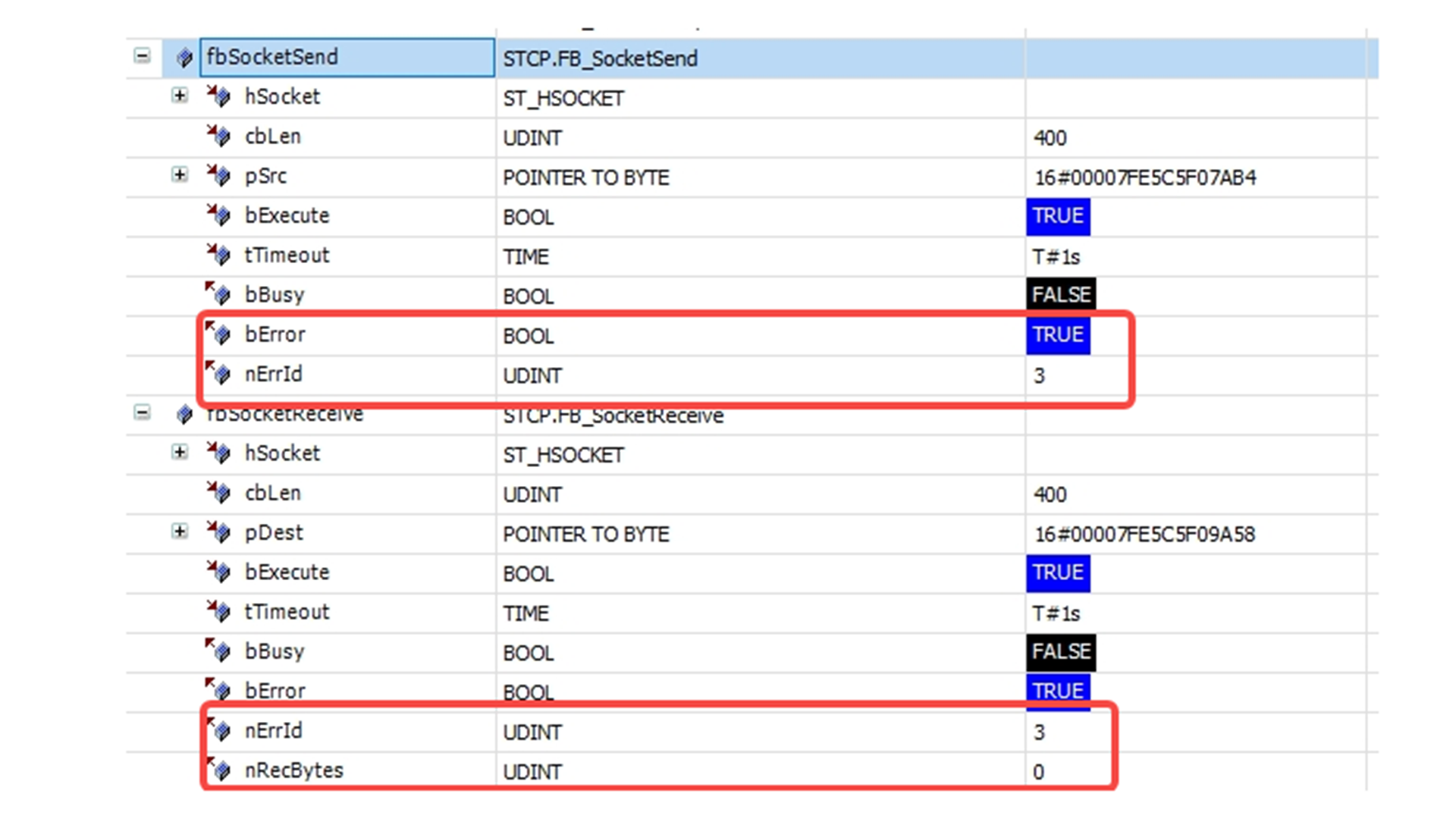

连接异常
-
连接异常导致数据收发异常；
-
分析：第三方客户端连接TCPIP Server，都需要TCPIP Server触发FB_SocketAccept来接受请求，否则连接不成功；
