日志回收策略

Rsyslog介绍

Rsyslog是什么

rsyslog 是一个 syslogd 的多线程增强版。rsyslog是Linux系统日志守护进程。默认的rsyslog配置文件是/etc/rsyslog.conf文件。程序，守护进程和内核提供了访问系统的日志信息

几乎所有的网络设备都可以通过rsyslog协议，将日志信息以用户数据报协议(UDP)方式传送到远端服务器，远端接收日志服务器必须通过rsyslogd监听UDP 端口514，并根据 rsyslog.conf配置文件中的配置处理本机，接收访问系统的日志信息，把指定的事件写入特定文件中，供后台数据库管理和响应之用。意味着可以让任何事件都登录到一台或多台服务器上，以备后台数据库用off-line(离线) 方法分析远端设备的事件。

通常，rsyslog 接受来自系统的各种功能的信息，每个信息都包括重要级。/etc/rsyslog.conf 文件通知 rsyslogd 如何根据设备和信息重要级别来报告信息。

rsyslog相关特性为：

多线程工作
基于UDP、TCP、协议，还可以基于tls/ssl进行加密通信，还可以基于RELP进行通信
存储日志信息于MySQL、PostgreSQL(PGSQL)、Oracle等RDBMS
强大的过滤器，实现过滤日志信息中任何部分的内容
自定义的输出格式

Rsyslog相关术语

facility：收集日志的通道设施，信道，可以理解为日志通过那个虚拟设备发送进来，包括
- auth 认证相关
- authpriv 权限，授权相关的
- cron 任务计划相关的
- daemon 守护进程相关的
- kern 内核相关的
- lpr 打印相关的
- mail 邮件相关的
- mark 标记相关的
- news 新闻相关的
- security 安全相关的
- syslog syslog自己的
- user 用户相关的
- uucp unix to unix cp 相关的
- local0 to local7 用户自定义相关的
- 表示所有的facility
priority：log level，日志的级别，一般有以下级别
- debug 程序或系统的调试信息
- info 一般信息
- notice 不影响功能，需要注意的消息
- warning 可能影响系统功能，需要提醒用户的重要事件
- error 错误信息
- cirt 比较严重的
- alert 必须马上处理的
- emerg/panic 会导致系统不可用的
- 表示所有的日志级别
- none 与*相反
target：日志记录的位置，常见的有：
- 文件：将制定的日志信息记录到指定的文件中
- -文件：将制定的日志信息记录到指定的文件中，异步写入
- 用户：将日志时间通知给指定的用户，通常是将日志信息发送给登录到当前系统上的所有用户的终端
- 日志服务器：格式为@RSYSLOG_SERVER ,表示将日志信息发送给指定的日志服务器
- 管道：格式为 COMMAND 表示将日志信息管道送给指定的命令

Rsyslog日志格式

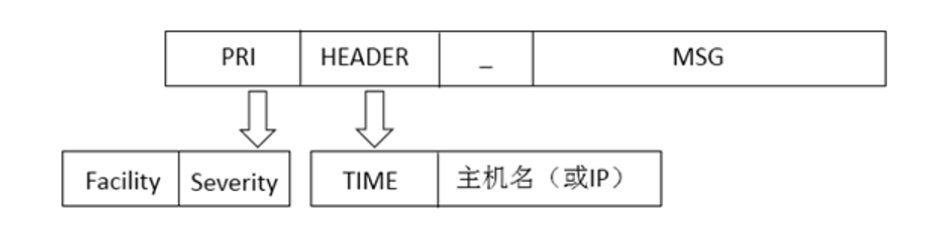

syslog标准协议如下图：

facility.priority target
表示将哪个信道传进来的日志，哪个日志级别(及其之上的日志级别)，记录到哪个目标中
facility格式：
*表示所有的facility

表示所有的facility
- FACI1,FACI2,FACI1,… 列表中给定的所有facility
- FACI1.PRI1;FACI2.PRI2;FACI3.PRI3;… 列表中给定的facility和对应的priority及其之上级别的记录
priority格式：
priority格式：
*所有级别
none 没有级别，不记录日志
PRIORITY：此级别(含)及其以上的所有级别
=PRIORITY：仅指定的级别
例如：
*.info;mail.none;authpriv.none;cron.none /var/log/messages
表示所有信道的info级别以上的信息，除了mail设备，authprioriv设备、cron设备的日志，都记录到/var/www/messages文件
authpriv.* /var/log/secure
表示authpriv设备上所有日志级别的日志，都记录到/var/log/secure文件中
mail.* -/var/log/maillog
表示mail设备所有日志级别的日志，都以异步方式记录到/var/log/mailog文件
auth.=info @10.0.0.1
表示将auth相关的,级别为只为info的日志记录到10.0.0.1主机上去，前提是10.0.0.1要能接收其他主机发来的日志信息
user.!=error /var/log/test.log
表示记录user相关的,不包括error级别的信息，记录到/var/log/test.log文件中
cron.info;mail.info /var/log/test.log
与cron.info;mail.info 是一个意思
mail.*;mail.!=info /var/log/test.log
表示记录mail相关的所有级别的信息,但是不包括info级别的

Rsyslog 存储

记录到普通文件或设备文件

logger 命令用于产生日志

logger -p local3.info 'KadeFor is testing the rsyslog and logger'

转发到远程
. @192.168.0.1 # 使用UDP协议转发到192.168.0.1的514(默认)端口
. @@192.168.0.1:10514 # 使用TCP协议转发到192.168.0.1的10514(默认)端口
发送给用户（需要在线才能收到）
. root
. root,kadefor,up01 # 使用,号分隔多个用户
. * # *号表示所有在线用户
忽略，丢弃
local3.* ~ # 忽略所有local3类型的所有级别的日志
执行脚本
local3.* ^/tmp/a.sh # ^号后跟可执行脚本或程序的绝对路径
日志内容可以作为脚本的第一个参数
可用来触发报警
日志记录的顺序有先后关系
::
.info;mail.none;authpriv.none;cron.none /var/log/messages
authpriv. /var/log/secure
mail.* /var/log/maillog
cron.* /var/log/cron
.emerg *
uucp,news.crit /var/log/spooler
local7. /var/log/boot.log

工智机软件log方案介绍

log方案功能需求分析
工智机log方案

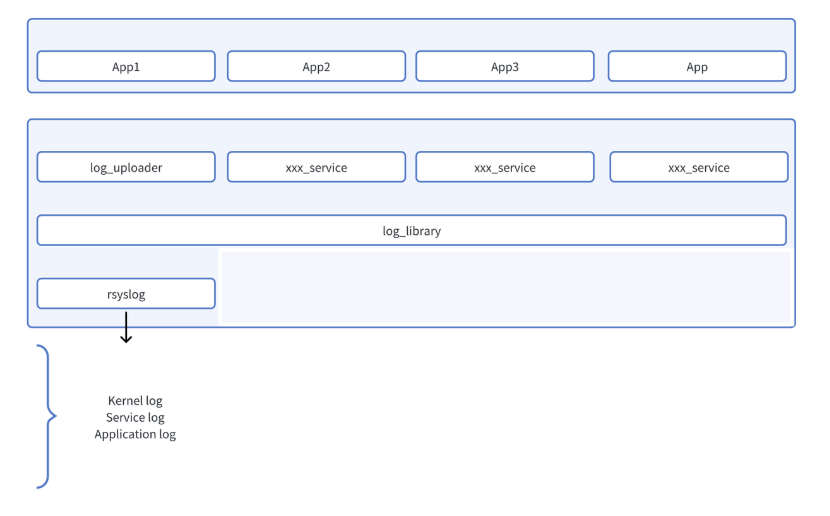

Log采集以及存储方案采用 rsyslog + logrotate + slog实现，通过实现slog接口对于底层syslog接口进行封装对上层统一接口方便统一log输出格式，具体框架如下图：

rsyslog随系统启动负责记录系统各模块事件日志，目前会重点关注Kernel日志、各Service模块日志、Application相关日志，将日志信息分别存储至对应的日志文件中。
LogService负责日志收集
slog 负责对上提供底层记录Log接口，同时对需要保存的日志信息按照需求进行统一格式化输出，输出信息满足Log格式需求

基础功能介绍

rsyslog配置

复制代码

# if you experience problems, check
# if you experience problems, check
# rsyslog v3: load input modules
# If you do not load inputs, nothing happens!
# You may need to set the module load path if modules are not found.
#
# Ported from debian's sysklogd.conf
$ModLoad immark   # provides --MARK-- message capability
$ModLoad imuxsock # provides support for local system logging (e.g. via logger command)
$ModLoad imklog   # kernel logging (formerly provided by rklogd)

#
# Set the default permissions
#
$FileOwner root
$FileGroup adm
$FileCreateMode 0640
$DirCreateMode 0755
$Umask 0022
$template sinsegye_format, "%$NOW% %TIMESTAMP:8:15%  %syslogtag%%msg%\n"
#$ActionFileDefaultTemplate sinsegye_format

auth,authpriv.*                 /var/log/auth.log
*.*;auth,authpriv.none          -/var/log/syslog
cron.*                          /var/log/cron.log
daemon.*                        -/var/log/daemon.log
lpr.*                           -/var/log/lpr.log
mail.*                          -/var/log/mail.log
user.*                          -/var/log/user.log

kern.*                          /log/kernel/kern.log
local7.*                         /log/kernel/boot.log
local1.*                        /log/service/service.log;sinsegye_format
local2.*                        /log/app/app.log;sinsegye_format
#
# Logging for the mail system.  Split it up so that
# it is easy to write scripts to parse these files.
#
mail.info                       -/var/log/mail.info
mail.warn                       -/var/log/mail.warn
mail.err                        /var/log/mail.err

# Logging for INN news system
#
news.crit                       /var/log/news.crit
news.err                        /var/log/news.err
news.notice                     -/var/log/news.notice

#
# Some `catch-all' logfiles.
#
*.=debug;\
          auth,authpriv.none;\
        news.none;mail.none     -/var/log/debug
*.=info;*.=notice;*.=warn;\
       auth,authpriv.none;\
       cron,daemon.none;\
       mail,news.none          -/var/log/messages

#
# Emergencies are sent to everybody logged in.
#
*.emerg                         :omusrmsg:*

#
# Include all config files in /etc/rsyslog.d/
#
$IncludeConfig /etc/rsyslog.d/*.conf
- 下面是针对syslog中Service、Kernel、Application三个的输出配置
#  Default rules for rsyslog.
#
#           For more information see rsyslog.conf(5) and /etc/rsyslog.conf

template(name="sinsegyetmplate" type="string" string="[%TIMESTAMP:::date-rfc3339%] [%hostname%] [%syslogseverity-text%] %syslogtag%%msg:::sp-if-no-1st-sp%%msg:::drop-last-lf%\n")

auth,authpriv.* /log/auth/auth.log;sinsegyetmplate
local3.* -/log/service/service.log;sinsegyetmplate
local4.* -/log/application/application.log;sinsegyetmplate
#cron.*             /var/log/cron.log
daemon.* -/log/daemon/daemon.log
kern.* -/log/kern/kern.log
#lpr.*              -/var/log/lpr.log
#mail.* -/var/log/mail.log
#user.*             -/var/log/user.log

#
# Logging for the mail system.  Split it up so that
# it is easy to write scripts to parse these files.
#
#mail.info          -/var/log/mail.info
#mail.warn          -/var/log/mail.warn
#mail.err /var/log/mail.err

#
# Some "catch-all" log files.
#
#*.=debug;\
#   auth,authpriv.none;\
#   news.none;mail.none -/var/log/debug
#*.=info;*.=notice;*.=warn;\
#   auth,authpriv.none;\
#   cron,daemon.none;\
#   mail,news.none      -/var/log/messages

#
# Emergencies are sent to everybody logged in.
#
*.emerg :omusrmsg:*

#
# I like to have messages displayed on the console, but only on a virtual
# console I usually leave idle.
#
#daemon,mail.*;\
#   news.=crit;news.=err;news.=notice;\
#   *.=debug;*.=info;\
#   *.=notice;*.=warn   /dev/tty8

slog 模块
slog模块会对syslog等系统log接口进行一层接口封装，便于统一app以及service层统一调用，统一Log格式，按照需求会提供不同LOG优先级设定以及不同log类型的tag属性
log uploader模块
无

日志功能描述

日志源

日志要求方便后期查询处理，主要分为Kernel日志、Service日志、Application日志、Peripheral日志。这些日志源主要方便IDE汇总以及云端制定特定日志文件回读

系统	日志源	日志内容
工智机系统	Kernel	Linux kernel日志
--	Service	Linux 常驻Service 运行日志
--	Application	各个组件或应用程序日志
--	IO_DEVICES	关键外设日志
--	COMMUNICATION_BUS	总线相关服务的日志
--	RUNTIME	Codesys runtime日志
--	EXTENSION_COMPONENTS	扩展组件的日志
--	SYSTEM_MAINTENANCE	系统维护和诊断日志
--	TEMPORARY_DEBUGGING	调试日志
--	SAFETY_SYSTEMS	安全模块服务日志

日志级别

根据日志所记录问题的严重等级不同，日志优先级要求分为：FATAL、ERROR、WARN、INFO、DEBUG、TRACE。

不同版本默认日志等级也不通，为减少系统资源占用及控制日志数量，Release版本默认等级为INFO，INFO以下的日志不会被输出。Debug版本默认的等级为全部日志。交付给用户必须是默认等级，即Release版本的等级为INFO。

日志格式

日志格式主要分为2种：kernel格式以及非kernel格式。

Codesys runtime 日志格式
- Codesys SDK自带日志格式不变，但是按照rsyslog进行格式化，格式如下：
  Aug 30 20:38:32 sinsegye-sx21 SinsegyeRTE[2073]: 2024-08-29T11:00:03-0800: Cmp=CmpRouter, Class=1, Error=0, Info=1, pszInfo= Setting router 2 address to
  (007a)
非kernel日志格式
- 日志内容以及TAG中不能出现“^”字符
- 时间：记录请求时间（YY-MM-DD HH:MM:SS,SSS），本地时间
- 日志所属进程号：日志所属模块的进程号
- 日志级别：输出日志信息优先级：FATAL、ERROR、WARN、INFO、DEBUG、TRACE;
- TAG:按照“模块名-文件名”的格式，TAG的长度尽量不超过20个字符。
- 日志内容：日志描述内容，描述清晰，简短，携带关键参数信息，每条日志长度不超过255个字符
- 日志编码UTF-8
  2020-01 08：16：53.214 1726 1726 ERROR MODBUS.RTU: at xxxxx failed
Kernel日志格式
[13579.24680] KERN_WARNING: Example warning message from the kernel module
- [13579.24680] 是时间戳，表示日志输出的时间。具体的时间戳格式可能因系统配置而异。
- KERN_WARNING 是日志级别，表示这是一个警告条件的日志信息。
- Example warning message from the kernel module 是日志内容，表示实际的日志信息。
TAG名称格式
- 软件模块名称的命名要遵守基本的编程规范和命名风格
- 推荐使用自然语义的完整的英文单词（或通用的缩写）组合
- 推荐使用 UpperCamelCase 风格，遵从驼峰形式，kernel 日志除外
- 要有可读性，容易识别.
- 禁止使用不规范的缩写，避免望文不知义
- 禁止以下划线或美元符号开头，也不能以下划线或美元符号结束
- 禁止使用拼音与英文混合的方式，不允许直接使用中文命名
- 避免使用‘^’符号
- 软件模块名称要能体现模块的功能，通过模块名可识别出模块的所属和功能，不能使用“test”之类的命名
  日志存储
  - 存储空间
    系统文件目录
    存储和上传日志规则待定 *

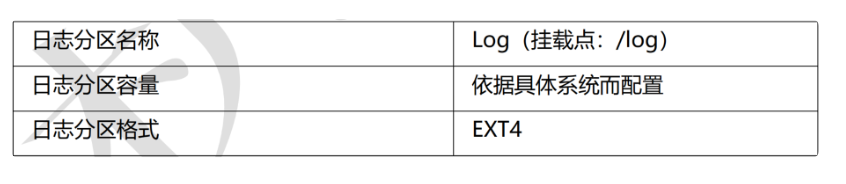

工智机日志要求分区如下：

Log下子目录结构如下：

复制代码

/log
    - kernel #kernel 的log
    - service # service log
    - application # app log
    - rte # codesys rte log
    - xxxxxxx

示例

复制代码

/log/auth/auth.log
/log/iodevice/iodevice.log
/log/commbus/commbus.log
/log/safetybus/safetybus.log
/log/service/service.log
/log/application/application.log
/log/rte/rte.log
/log/maintenance/maintenance.log
/log/temp/temp.log
/log/daemon/daemon.log
/log/kern/kern.log
{
	rotate 7
	maxsize 50M
	weekly
	missingok
	notifempty
	compress
	delaycompress
	sharedscripts
	postrotate
		/usr/lib/rsyslog/rsyslog-rotate
	endscript
}

配置解析

日志文件路径：列出了需要进行轮换的多个日志文件路径，如 /log/auth/auth.log、/log/iodevice/iodevice.log 等。
rotate 7：保留 7 个轮换的日志文件，旧的日志会被删除。
maxsize 50M：如果日志文件超过 50 MB，则会进行轮换。
weekly：每周进行轮换。
missingok：如果日志文件丢失，不会报错。
notifempty：如果日志文件为空，则不进行轮换。
compress：轮换后压缩日志文件。
delaycompress：延迟压缩，意味着当前轮换的日志不会立即被压缩，而是在下次轮换时进行压缩。
sharedscripts：如果有多个日志文件被轮换，postrotate 脚本只会执行一次。
postrotate /usr/lib/rsyslog/rsyslog-rotate：在轮换后执行的脚本，通常用于重新加载或重新启动日志收集服务。

根据整体方案要求，需要在如下情况下创建新的日志文件

每次开机、唤醒且有新的日志产生时，新建日志文件
当前日志文件已满时，新建日志文件
日志文件以文件形式存储。日志文件名称以“日志源/二级源-Serial-创建时间.log”格式命名，其中Serial为每个工智机独有的一个设备编码号，用于区分不同设备的日志。创建时间要求 YYYY-MM-DD-HH_MM_SS格式。
例如文件名：
CH20X-Kernel-1122334455-2022-08-01-15_22_08.log
CH20X-Service-1122334455-2022-08-01-15_22_08.log
SX5100-APP-1122334455-2022-08-01-15_22_08.log

日志上传

无需求

日志清除

日志轮转

采用logrotate服务，并根据rsyslog配置文件进行轮转, 具体配置文件在promtail安装包

外设日志

若工智机有外部设备接入，需要将外部设备产生的log进行采集记录

日志功能设计

日志模块启动流程
Log模块是单独的Log守护进程，主要流程是由linux init进程将其启动，由system service 进程保证其正常工作，然后Log模块启动其他子模块。System service守护进程监控Log模块状态，一旦log模块异常守护进程立即将log模块进行恢复。
