xnheap：实时内存管理机制

实时内存管理机制

无论是 Linux 还是 xkernel，内核在服务或管理应用程序的过程中经常需要进行内存分配。然而，Linux 的内存分配与释放通常是不确定的，例如，惰性分配可能导致缺页异常，页面换出和内存不足（OOM）会引发不可预测的延迟，这些都不适用于具有严格时间限制的实时应用程序。

在实时操作系统中，内存管理的效率和确定性至关重要。传统操作系统的内存分配算法如果不够快速，可能会显著影响应用程序的运行效率。此外，高内存利用率也是系统设计的重要考量。然而，对于硬实时操作系统而言，最关键的是确保内存分配和释放的时间确定性，即不同内存大小的分配和释放操作必须在可预测的时间内完成。

作为一个硬实时内核，xkernel 不能直接使用 Linux 的内存分配和释放接口。为了解决这一问题，xkernel 采取了以下措施：

  • 内核态内存管理：在内核初始化时，xkernel 调用 __vmalloc() 从 Linux 管理的 ZONE_NORMAL 区域分配一块内存区域，然后由 xkernel 自行管理这块内存。xkernel 提供的内存分配和释放接口具有时间确定性，避免了由于内存操作导致的实时性问题。

  • 用户态内存管理：标准的 glibc 内存管理不具备时间确定性，因此实时应用程序只能在初始化阶段分配内存并访问，避免在运行过程中产生缺页中断。为此，xkernel 提供了实时应用库 libcobalt，为实时任务实现了时间确定的动态内存分配和释放堆（heap）。这种内存管理的分配和释放算法与内核中的类似，确保实时任务在运行过程中可以安全高效地进行内存操作。

什么是 xnheap？

xnheap 是 xkernel 内核中的一个内存堆管理器，用于在实时域中管理动态内存分配。它提供了对内存的高效、确定性的分配和释放机制，确保在实时任务中进行内存操作时，不会引入不可预测的延迟。

xnheap 的特点

  • 确定性内存分配：xnheap 的内存分配和释放操作具有固定的、可预测的执行时间，满足实时系统的需求。
  • 内存池机制：采用预先分配的内存池，避免了动态申请内存带来的延迟和不确定性。
  • 线程安全：支持多线程并发访问，保证内存操作的安全性。
  • 碎片管理：有效地管理内存碎片，减少内存浪费，提升内存利用率。

xnheap 的工作原理

内存池机制

xnheap 采用**内存池（Memory Pool）**的方式管理内存。在系统初始化或需要时，预先分配一大块连续的内存区域，作为内存池，用于满足实时任务的内存需求。

固定大小块分配

为了实现高效的内存管理，xnheap 将内存池划分为多个固定大小的内存块。通过这种方式，可以避免内存碎片的产生，确保内存分配和释放操作的时间复杂度为常数级别。

内存块管理

xnheap 使用双向链表或其他高效的数据结构来管理内存块的分配和释放。每个内存块都包含了前后指针，以及状态标识（如空闲、已分配）。在进行内存分配和释放时，可以快速地找到合适的内存块，提升操作效率。

xnheap 内存分配和释放流程图

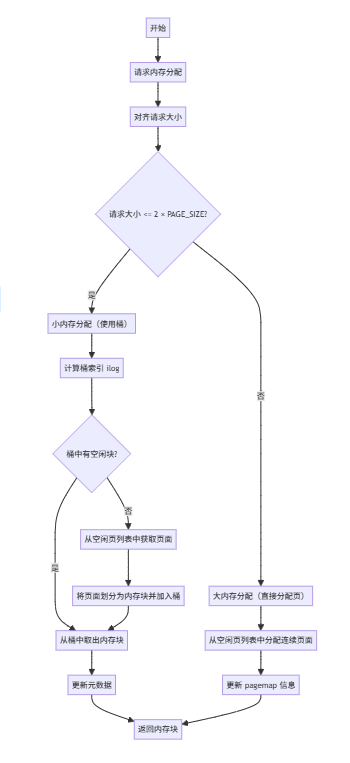

xnheap 内存分配流程图

详细步骤说明：

  1. 开始：内存分配请求发起。
  2. 对齐请求大小：根据请求的内存大小进行对齐操作，确保大小符合 xnheap 的分配单位。
  3. 判断请求大小：
    • 如果请求大小小于等于 2 × PAGE_SIZE，进入小内存分配流程。
    • 如果请求大小大于 2 × PAGE_SIZE，进入大内存分配流程。
  4. 小内存分配流程：
    • 计算桶索引 ilog：根据对齐后的请求大小计算对应的桶索引。
    • 检查桶的空闲链表：
    • 如果桶中有空闲块，直接从桶中取出内存块。
    • 如果桶中没有空闲块，从空闲页列表中获取页面，将其划分为对应大小的内存块，加入到桶的空闲链表中，然后再从桶中取出内存块。
    • 更新元数据：更新桶和页的元数据，包括空闲块数量和 pagemap 信息。
  5. 大内存分配流程：
    • 从空闲页列表中分配连续页面：根据对齐后的请求大小，从空闲页列表中找到足够的连续页面进行分配。
    • 更新 pagemap 信息：标记分配的页面状态，方便后续释放操作。
  6. 返回内存块：完成内存分配，返回给请求者。

xnheap 内存释放流程图

详细步骤说明：

  1. 开始：内存释放请求发起。
  2. 计算页号和偏移量：根据要释放的内存块地址，计算其所在的页号 pagenum 和页内偏移量 boffset。
  3. 判断页的类型：
    • 如果 pagemap[pagenum].type 表示小内存块，进入小内存块释放流程。
    • 如果 pagemap[pagenum].type 表示大内存块，进入大内存块释放流程。
  4. 小内存块释放流程：
    • 减少 pagemap[pagenum].bcount：表示该页中活动的内存块数量减少。
    • 判断 bcount 是否大于 0：
    • 如果大于 0，表示该页中还有其他内存块，直接将内存块放回对应桶的空闲链表。
    • 如果等于 0，表示该页的内存块全部释放，需要将页面标记为空闲。
    • 调整桶的空闲链表：移除空闲链表中属于已释放页面的内存块，防止重复使用。
    • 将页面加入空闲页列表：方便后续的内存分配。
  5. 大内存块释放流程：
    • 计算连续页面数 npages：根据 pagemap 信息，确定大内存块占用了多少个连续页面。
    • 更新 pagemap 信息：将对应的 pagemap 条目标记为空闲状态。
    • 将页面加入空闲页列表：将释放的连续页面加入到空闲页列表中，供后续分配使用。
  6. 释放完成：内存释放操作结束。

内存对齐

为了满足硬件和性能的要求，xnheap 支持内存的对齐分配。

xnheap 的实现细节

内存分配算法

xnheap 的内存分配采用了简单高效的算法，以确保分配和释放操作的时间复杂度为 O(1) 或 O(log n)。

常见的内存分配策略包括：

  • 首次适应（First-Fit）：从空闲链表中找到第一个满足请求大小的内存块。
  • 最佳适应（Best-Fit）：从空闲链表中找到最接近请求大小的内存块，减少碎片。
  • 伙伴系统（Buddy System）：将内存划分为大小为 2 的幂的块，便于合并和拆分。

xnheap 可能结合了上述算法，以在性能和内存利用率之间取得平衡。

内存碎片管理

内存碎片是内存管理中的一个重要问题。xnheap 通过以下方式来减少内存碎片：

  • 固定大小的内存块：减少由于大小不一致导致的碎片。
  • 内存块合并：在释放内存时，检查相邻的空闲块，进行合并。
  • 内存块拆分：在分配内存时，如果找到的空闲块比请求的大小大很多，可以将其拆分为更小的块。

同步机制

为了支持多线程的并发访问，xnheap 在内存操作中使用了同步机制，如自旋锁（xnlock_t）。在进行内存分配和释放时，需要先获取锁，操作完成后释放锁。
